产品详情

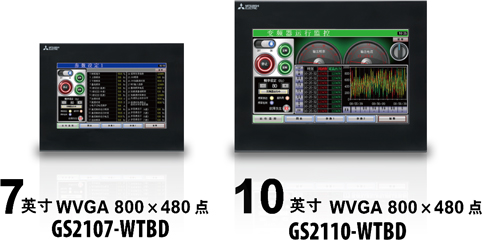

| 区分 | 型号 | 画面尺寸 | 显示屏 | 显示颜色 | 面板颜色 | 电源 | 备注 | |
| GS21 | GS2110 | GS2110-WTBD | 10英寸WVGA | TFT彩色 | 65536色 | 黑 | DC | － |
| GS2107 | GS2107-WTBD | 7英寸WVGA | 黑 | DC | ||||
GOT Simple 规格
一般规格
| 项目 | 规格 | |||||
| 使用环境温度 | 0～50℃ | |||||
| 保存环境温度 | -20～60℃ | |||||
| 使用/保存环境湿度 |
10～90%RH、无结露(湿球温度39℃) 环境温度超过40℃时，绝对湿度不超过40℃90% |
|||||
| 抗振 |
符合JIS B 3502、 IEC 61131-2 |
 |
频率 | 加速度 | 半振幅 | 扫描次数 |
| 间歇振动时 | 5～8.4Hz | － | 3.5mm |
X，Y，Z 各方向10次 |
||
| 8.4～150Hz | 9.8m/s² | － | ||||
| 连续振动时 | 5～8.4Hz | － | 1.75mm | － | ||
| 8.4～150Hz | 4.9m/s² | － | ||||
| 抗冲击 | 符合JIS B 3502、IEC 61131-2 (147m/s²、XYZ方向各3次) | |||||
| 使用环境 |
无油烟、腐蚀性气体、可燃性气体，无大量导电性尘埃 无直射阳光(保存时亦相同) |
|||||
| 使用海拔*1 | 2000m以下 | |||||
| 安装场所 | 控制柜内 | |||||
| 过电压类别*2 | Ⅱ以下 | |||||
| 污染度*3 | 2以下 | |||||
| 冷却方式 | 自冷 | |||||
| 接地 | D种接地(100Ω以下)、无法接地时连接至控制柜上 | |||||
电源规格
| 项目 | 规格 | ||
| GS2110-WTBD | GS2107-WTBD | ||
| 电源电压 | DC24V(+10% -15%)波纹电压200mV以下 | ||
| 耗电量 |
|
7.6W以下(317mA/24V) | 6.5W以下(271mA/24V) |
| 背光灯OFF时 | 3.8W以下(158mA/24V) | 3.8W以下(158mA/24V) | |
| 冲击电流 | 17A以下(6ms、25℃、负载时) | ||
| 容许瞬停时间 | 5ms以内 | ||
| 噪声耐量 | 遵从IEC61000-4-4 2kV(电源线) | ||
| 耐电压 | AC350V 1分钟(GOT的所有电源端子⇔GOT的接地端子之间) | ||
| 绝缘电阻 | DC500V 兆欧表测得10MΩ以上(GOT的所有电源端子⇔GOT的接地端子之间) | ||
性能规格
| 项目 | 规格 | ||
| GS2110-WTBD | GS2107-WTBD | ||
| 显示屏 | 显示屏类型 | TFT彩色液晶 | |
| 画面尺寸 | 10英寸 | 7英寸 | |
| 分辨率 | WVGA：800×480点阵 | ||
| 显示尺寸 | W222×H132.5[mm](横置显示时) | W155×H86[mm](横向显表时) | |
| 显示字符数 | 16点阵标准字体时：50字×30行(全角)(横向显示时) | ||
| 显示颜色 | 65536色 | ||
| 背光灯 |
LED方式(不可更换) 可以设置背光灯OFF/屏幕保护时间 |
||
| 触摸面板 | 方式 | 模拟电阻膜方式 | |
| 键尺寸 | 2×2点阵(每键) | ||
| 同时按下 | 不可同时按下(只可触摸1点) | ||
| 寿命 | 100万次(操作力度在0.98N以下) | ||
| 存储器 | C 驱动器 | 内置快闪卡9M字节(工程数据存储用、OS存储用) | |
| 寿命(写入次数) | 10万次 | ||
| 内置接口 | RS-232 |
1ch 传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-Sub 9针(公) 用途：连接设备通讯用、条形码阅读器用 连接计算机用(软件包数据上载/下载、FA透明功能) |
|
| RS-422 |
1ch 传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-Sub 9针(母) 用途：连接设备通讯用 终端电阻：330Ω固定 |
||
| 以太网 |
1ch 数据传送方式：100BASE-TX、10BASE-T、 接口形状：RJ-45(模块插孔) 用途：连接设备通讯用、网关功能用 连接计算机用(软件包数据上载/下载、FA透明功能) |
||
| USB(device) |
1ch 传送速度：Full-Speed 12Mbps 接口形状：USB Mini-B 用途：连接计算机用(软件包数据上载/下载、FA透明功能) |
||
| SD存储卡 |
1ch(依据SD规格) 支持存储卡：SDHC存储卡、SD存储卡 用途：软件包数据上载/下载、日志数据保存 |
||
| 蜂鸣器输出 | 单音色(长/短/无 可调整) | ||
| 保护结构 | IP65F(仅面板正面部分) | ||
| 外形尺寸 | W272×H214×D56[mm] | W206×H155×D50[mm] | |
| 面板开孔尺寸 | W258×H200[mm](横向显示时) | W191×H137[mm](横向显示时) | |
| 质量 | 约1.3kg(不包括安装用的金属配件) | 约0.9kg(不包括安装用的金属配件) | |
| 支持软件包 | GT Designer3 Version1.104J以上* | ||
外形尺寸
[单位：mm]
■GS2110-WTBD
■GS2107-WTBD
面板切割尺寸
请按照下列尺寸，在面板的表面开安装孔。
此时，为了能装上安装用的金属配件，需要上下分别预留10mm的空间。
•横向显示时(纵向显示时旋转90度的尺寸)
