产品介绍：

ESSA光栅尺SMK(经济型数字量规)是精密的小型光栅测量系统,适用于0...10/20/30/50/75/100mm的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. 光栅尺SMK将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。光栅尺SMK 本体部分由一套精密直线套筒轴承，复位弹簧，玻璃光栅，LED光照系统组成。光栅尺SMK输出信号为矩形方波. A，B相 相差90°的两路波形，能够指示出移动距离以及方向。Z相波形为零位脉冲信号（选购），一般位于测量长度的中间位置。 输出信号可根据需要是线性差动或者TTL方波.

ESSA光栅尺SMK(小型数字量规)
测量长度：0...10/20/30/50/75/100mm
分辨率：0.005，0.01mm
输出信号：5V TTL方波，24V集电极开路，长线驱动（差分输出）
工作温度：0 - 40°C

尺寸图（量程10,20,30,50mm）:
注意：10mm, 24V NPN集电极开路输出的的外壳长度L为70mm

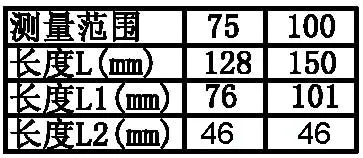

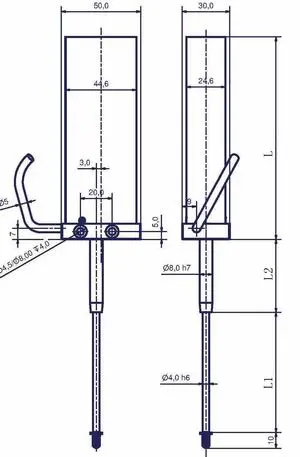

尺寸图（量程75,100mm）:

技术特性：

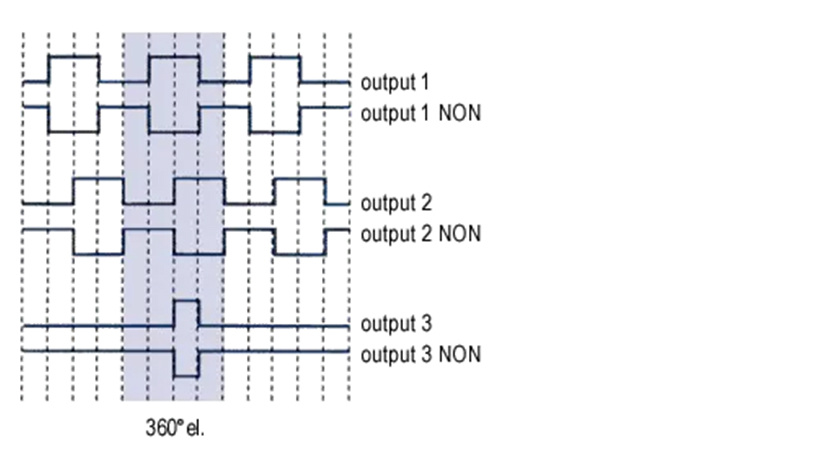

输出波形图：

注意：标准产品无零位信号以及零位反相信号！若需要零位信号，请联系客服！
24V NPN集电极开路输出电路特性：

接线定义：
