产品介绍：
ESSA光栅尺SM50(小型数字量规)是精密的小型光栅测量系统,适用于小量程0...50mm的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. 光栅尺SM50将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。光栅尺SM50 本体部分由瑞士制造的精密直线滚珠轴承，复位弹簧，玻璃光栅，LED光照系统组成。光栅尺SM50输出信号为矩形方波. A，B相 相差90°的两路波形，能够指示出移动距离以及方向。Z相波形为零位脉冲信号，一般位于测量长度的中间位置。 输出信号可根据需要是线性差动或者TTL方波。
ESSA光栅尺SM50(小型数字量规)
测量长度：0-50mm
分辨率：0.005，0.001 ，0.0005 ，0.0001mm
输出信号：5V TTL方波 ，长线驱动（差分输出）
工作温度：0 - 40°C

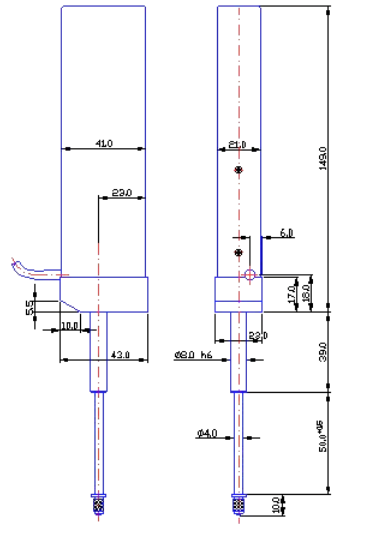

尺寸图：
技术参数：
| 测量长度 | 50+0.5 mm |
| 分辨率 | 可选5μm,1μm,0.5μm,0.1μm |
| 准确度 | ±2μm(经济级),±1μm(标准级),±0.5μm(精密级),±0.3μm(超精密级)@20°C |
| *大测量速度 | 0.5 m/s |
| 弹簧耐压 | 0.4 - 0.8 N |
| 工作电压 | 5Vss ± 5% |
| 电流(LD 线性差动输出) | max. 130 mA |
| 电流(TTL 输出) | max. 50 mA |
| 防护等级 | IP 40 |
| 工作温度 | 0-40°C |
| 绝缘阻抗 | min. 20 MΩ |
| 输出信号(LD 线性差动输出) | RS 422, 20 mA |
| 输出信号(TTL 输出) |
L=max. 0.5V at< 10mA H=min. 3.5V at> 2.5mA |

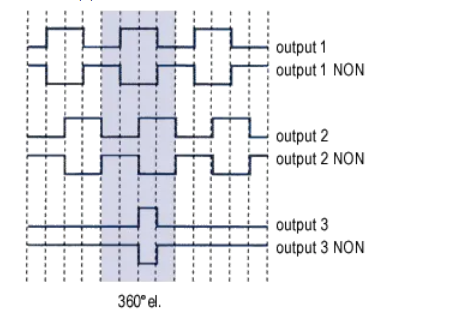

输出波形：
接线定义：
|
|
|||||||||||||||||||||||||||||||||||||||
