BLS50系列拉绳编码器

产品分类：BELLSENSOR位移传感器

产品描述：BLS50系列拉绳编码器

订购热线：021-3466 3750

立即咨询分享到：

产品详情

产品介绍：

BLS50拉绳编码器由尼龙涂覆的不锈钢绳，精密卷线毂，感应器以及处理电路组成。感应器可以是增量编码器，混合或导电塑料旋转电位计。拉绳位移传感器安装尺寸小、结构紧凑、测量行程大、线性度高。BLS50拉绳编码器适合直线导轨系统，液压气缸系统、试验机、伸缩系统（叉车、压机、升降机、弯管机、折弯机等），起重机或缆绳绞车，水库大坝保护系统，闸门开度控制系统、试验机压力机械、液压万能实验机械，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制。

BLS50拉绳编码器

量程：200,500,750,1000mm

分辨率: 1,0.5,0.2,0.1mm /脉冲

准度: +/-0.1%(FS)+/-1脉冲

外壳：阳极氧化铝

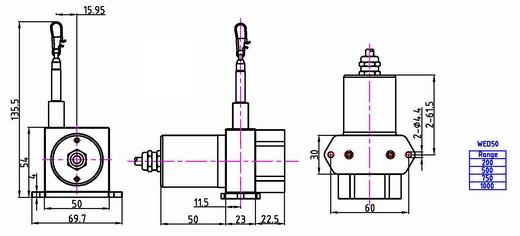

BLS50拉绳编码器尺寸图：

BLS50拉绳编码器参数：

传感元件	BLS50增量型编码器
量程	200,500,750,1000mm
分辨率	0.1,0.2,0.5 or 1mm/脉冲
准度	+/-0.1%FS
输出	AB 相方波,ABZ 相方波
电路特性	电压型、集电极开路型、推拉型、线性差动
工作电压	12-24V DC/5V DC
响应频率	10K -50KHZ
工作温度	-10 ~ +60°C
储存温度	-20 ~ +80°C

机械特性:

拉绳参数	0.7mm直径覆塑钢索
拉绳速度	1M/s
震动	10HZ to 1500HZ,10G
冲击	20G,11ms
拉绳力	700g
信号电缆	长度1M ,直径5mm
防护等级	IP65 (仅外壳)

BLS50选型表:

BLS50	量程	分辨率	输出	电路特性	工作电压
BLS50	可选: 200/500/ 750/1000mm	1:1mm/pulse 05:0.5mm/pulse 02:0.2mm/pulse 01:0.1mm/pulse	空白:AB 相 Z:ABZ 相	空白:电压型 C:集电极开路 PP:推拉式 L:线性差动	空白: 12-24V DC 5V:5V DC
