产品详情
WTA|WTB|WTH|WTX系列光栅尺优点：
1.采用光学镜头组成的单一大面积光源，比一般的LED光源有更好的平行性和光强的均匀性，从而确保高分辨力状态的稳定性；
2.单一大面积光源克服了传统采用四对管LED光源老化不同步的问题，一段时间后信号的可靠度大幅提升，减少后期的维修成本；
3.接收模块采用精心挑选6只大面积光电二极管封装成一体，保证了电参数的一致性，确保高质量信号输出，提高了抗污染能力及定位精度和响应速度；
4.采用一体注塑成型带金属软外壳保护的双层屏蔽线，防水，稳固可靠，特别适合远距离传输，信号抗干扰能力强，
5.采用弦波信号细分芯片，纯硬件处理，转换速度快，增量A/B正交信号输出高达2.5MHZ；
6.滑动采用优质进口五只轴承，能保证长时间工作重复定位性；
7.尺身采用铝合金型材经阳极处理，尺头采用合金压铸镀硬铬，耐腐蚀，能长时间工作在环境恶劣条件下.
技术规格参数：
| 品名 |
产品精度及输出信号 |
生产长度 | 解析度 | 光栅栅距 | RI | 工作速度 |
| WTA0.5(薄尺) |
±（3+3LO/1000）um或者较高精度,2路TTL方波0t和90,另可提供4路TTL方波0,90,180,270 |
50-1000 | 0.0005 | 0.02mm | 50mm | 30米/分 |
| WTA1(薄尺) | 50-1000 | 0.001 | 0.02mm | 50mm | 50米/分 | |
| WTA5(薄尺) | 50-1000 | 0.005 | 0.02mm | 50mm | 90米/分 | |
| WTB0.5(厚尺) | 50-1000 | 0.0005 | 0.02mm | 50mm | 30米/分 | |
| WTB1(厚尺) | 50-3000 | 0.001 | 0.02mm | 50mm | 60米/分 | |
| WTB5(厚尺) | 50-3000 | 0.005 | 0.02mm | 50mm | 90米/分 | |
| 其他资料 | 相偏移误差:90±15 工作温度:0℃-40℃ 存储温度:20℃-50℃ | |||||
| 公称长度 | LO=50-1000mm时 | 每50mm为一档 | ||||
| LO=1000-3000mm时 | 每100mm为一档 | |||||
| 500mm以内行程 | 公称尺寸+30mm | 信号线长度：2m | ||||
| 500mm-900mm行程 | 公称尺寸+30mm | 信号线长度：3.5m | ||||
| >900mm行程 | 公称尺寸+50mm | 信号线长度：5m | ||||
| WTA|WTB|WTH|WTX光栅尺与同行产品对比 | ||||||
| 单一平行光源 | 4对管LED光源 | |||||
| 平行 | 好3° | 差15° | ||||
| 光斑均匀度 | 好 | 差；不一致性 | ||||
| 可达到分辨力 | 高：栅距20μｍ可达到0.5μｍ | 低：栅距20μｍ可达到1μｍ，长时间工作不稳定 | ||||
| 长时间工作光强衰减对精度、速度、稳定度影响 | 整理衰减：几乎不影响性能 | 大：衰减不一致对性能影响大 | ||||
| 后期维修成本 | 低 | 高：一年之后特别明显 | ||||
| 集成接收模块 | 4对分离接收模块 | |||||
| 接收面积 | 大 | 小 | ||||
| 信号稳定度 | 好 | 差 | ||||
| 抗污染能力 | 强 | 一般 | ||||
| 响应速度 | 快 | 一般 | ||||
| 信号抗干扰性 | 强 | 一般 | ||||
| 长时期工作信号衰减 | 衰减一致 | 差异性大 | ||||
| 保外维修率 | 低 | 高 | ||||

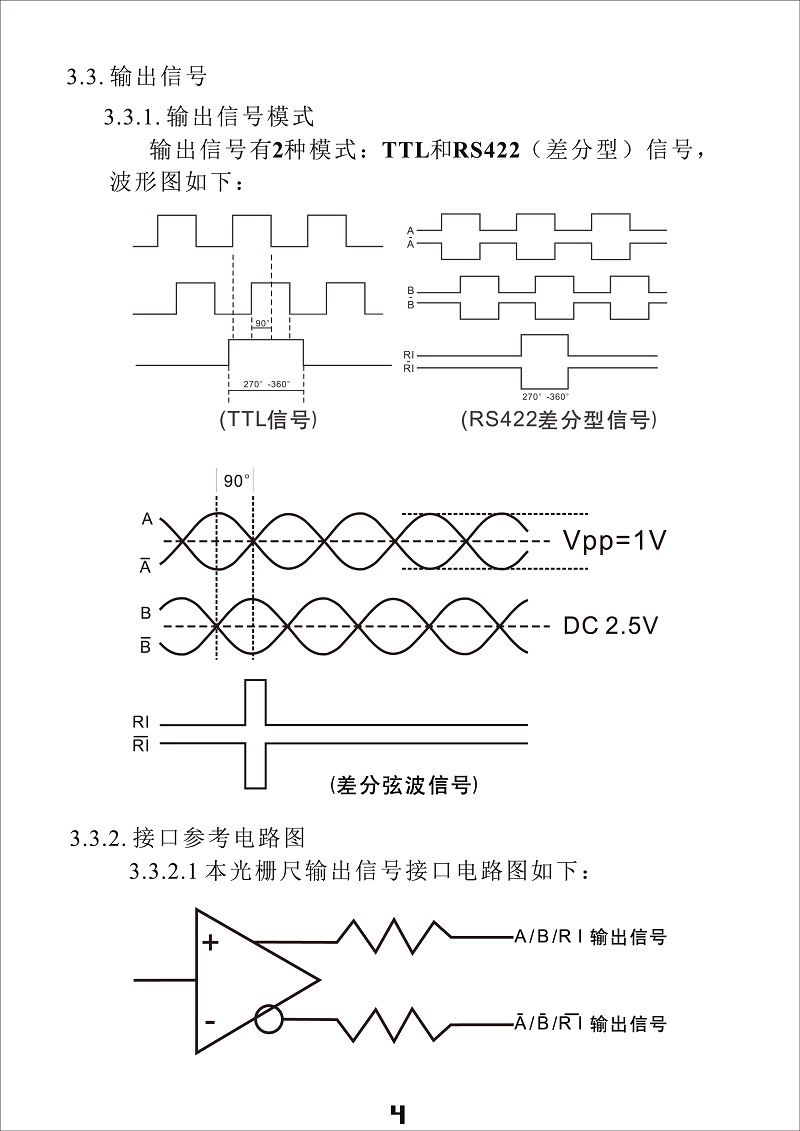

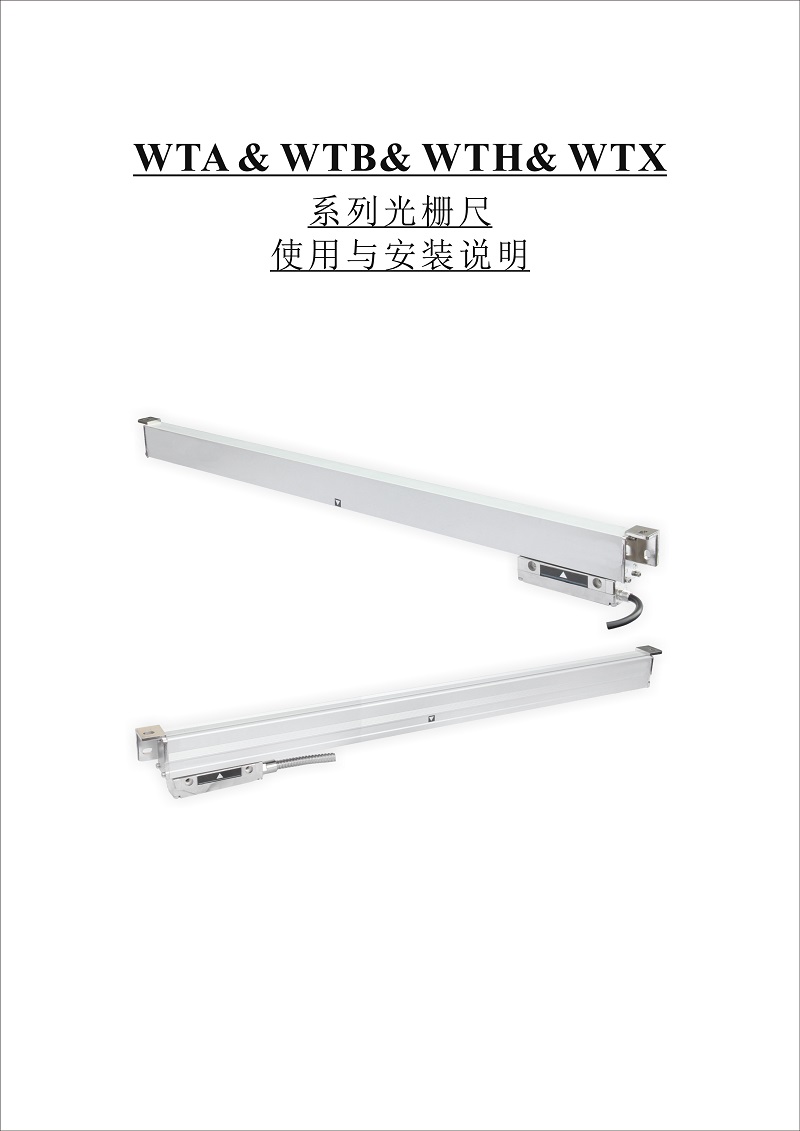

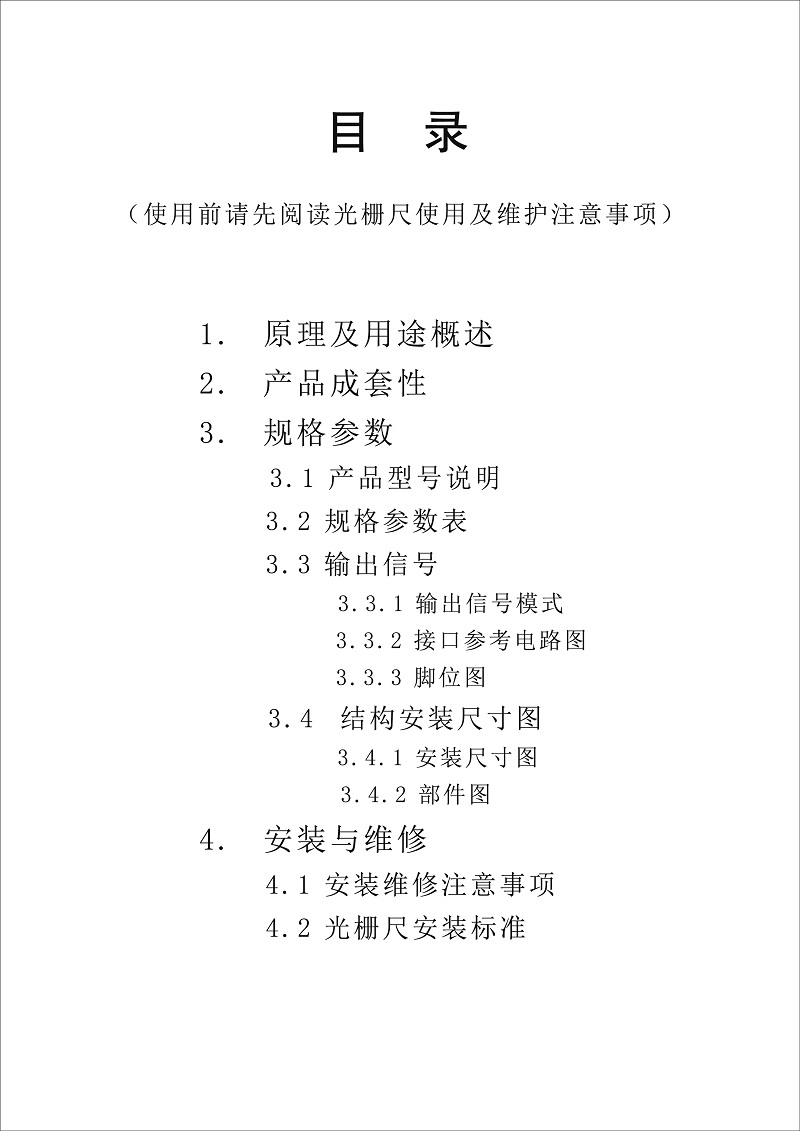

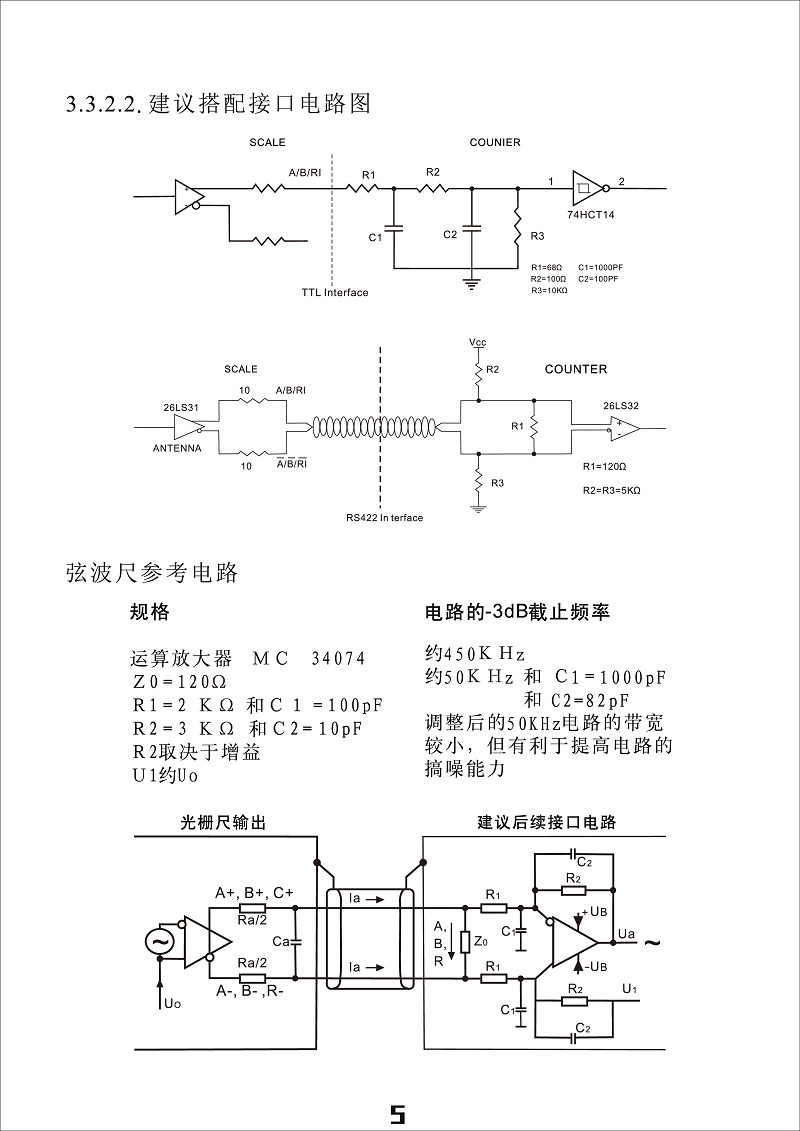

WTA|WTB|WTH|WTX系列光栅尺资料如下：
