XINDU信笃BG082两通道重力信号变送器｜双通道称重测力信号采集模块详解
XINDU信笃BG082两通道重力信号变送器（WEIGHT TRANSMITTER），是一款双通道独立称重测力信号变送模块，可同时接入两路称重 / 测力传感器，把传感器微弱毫伏级差分信号放大、AD 转换，通过 RS485、RS232 数字接口输出重量数据，广泛用于工业测力、双点称重、张力检测、物料监测等自动化项目。
产品参数
产品详情
BG082 两通道重力信号变送器｜双通道称重测力信号采集模块详解
核心词：BG082，两通道重力信号变送器，双通道称重变送器，2 通道重量信号放大器，RS485 称重采集模块
在自动化测力、称重测控系统中，多通道同步采集应变式传感器信号是设备实现检测的核心。BG082 两通道重力信号变送器（WEIGHT TRANSMITTER），是一款双通道独立称重测力信号变送模块，可同时接入两路称重 / 测力传感器，把传感器微弱毫伏级差分信号放大、AD 转换，通过 RS485、RS232 数字接口输出重量数据，广泛用于工业测力、双点称重、张力检测、物料监测等自动化项目。
一、BG082 两通道重力信号变送器产品概述

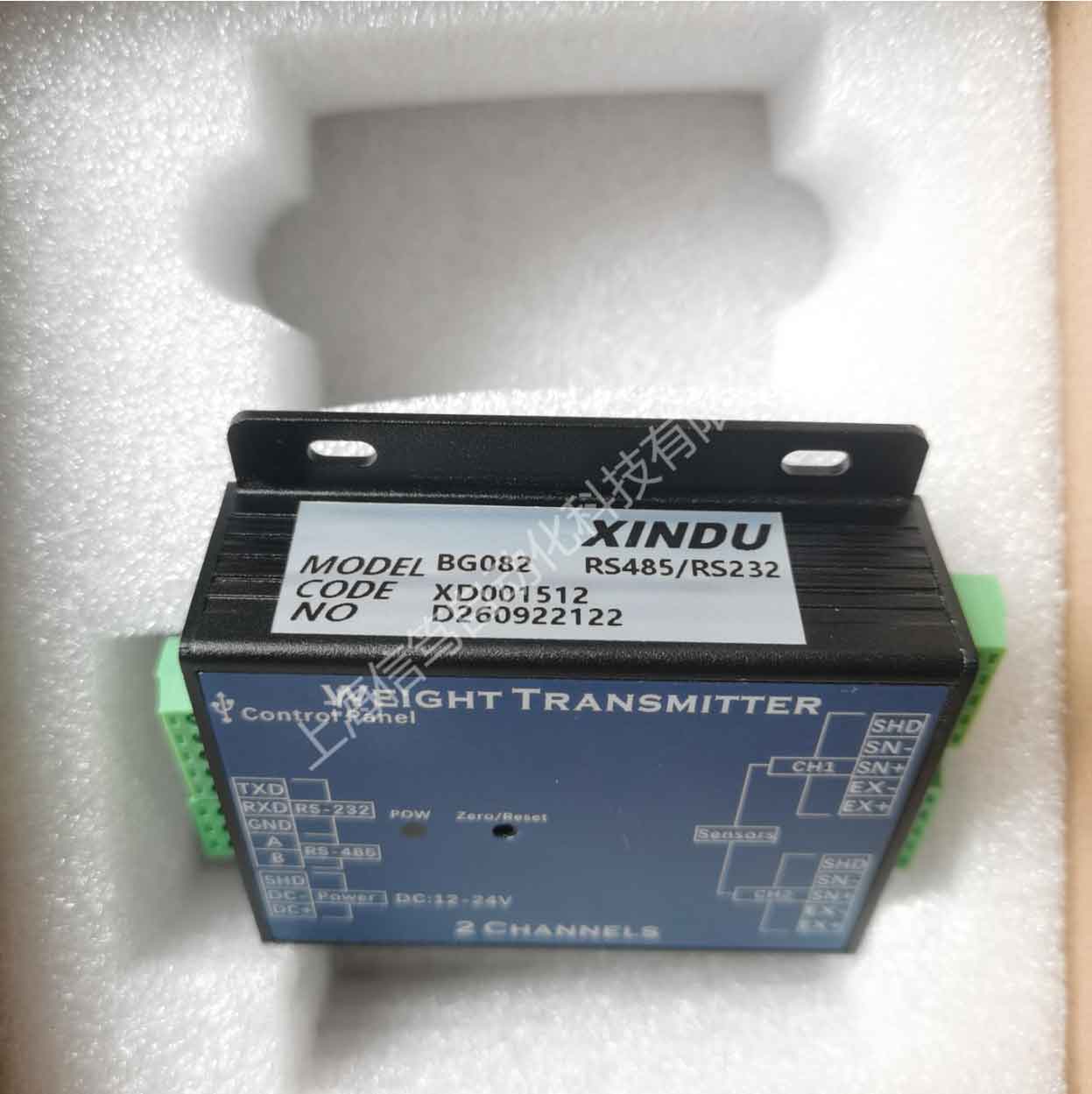

BG082 为 2 通道独立采集型重力信号变送器，采用铝合金外壳导轨壁挂安装结构，内置高精度 AD 采集芯片，两个通道 CH1、CH2 相互独立，互不干扰，每一路均可单独接应变桥式称重传感器、压力传感器、拉力传感器。
供电支持 DC12~24V 工业直流电源，自带零点清零 / 复位按键（Zero/Reset），支持一键去皮清零。通讯接口同时搭载RS485（A/B）、RS232（TXD/RXD/GND），标准 Modbus RTU 协议，可直接对接 PLC、工控机、触摸屏，无需额外信号转换模块，简化现场布线。
端子定义清晰：每一路传感器端子包含 SHD 屏蔽、SN - 信号负、SN + 信号正、EX - 激励负、EX + 激励正，屏蔽端子可有效抑制现场电机、变频器带来的电磁干扰，保证重力信号稳定。
二、BG082 核心产品特点
- 双通道独立采集，互不串扰
CH1、CH2 两路通道独立运算，支持两路称重传感器同步采集，可分别测力、双支点称重、差值计算，满足双工位测力、料罐两点称重检测需求。每通道支持独立标定、单独清零，调试灵活。 - 高精度信号放大，抗干扰能力强
针对应变传感器 mV 级微弱信号进行精密放大处理，内置数字滤波算法，可过滤现场震动、电磁杂波。配备传感器屏蔽接线端子，适合车间变频器、电机等强干扰工控环境，测量数据稳定不跳数。 - 双通讯接口，适配各类工控系统
同时集成 RS485 和 RS232 双串口，Modbus RTU 通用协议。RS485 支持总线多设备组网，长距离传输；RS232 可直连电脑调试，使用配套上位机软件实时读取两路重力数值，方便参数标定、数据监控。 - 工业宽电压供电，安装便捷
DC12~24V 宽电压输入，适配绝大多数工控柜电源。金属壳体带固定安装孔，壁挂式安装，体积小巧节省控制柜空间；自带零点复位按键，现场一键去皮清零，调试简单。 - 通用性强，称重测力两用
不局限于重量检测，拉力、压力、张力传感器都可配套使用，一台模块同时采集两路力值信号，降低项目硬件成本。
三、BG082 两通道重力信号变送器技术参数
- 产品型号：BG082
- 通道数量：2 通道（CH1、CH2 独立采集）
- 适配传感器：惠斯通电桥应变式称重 / 测力传感器（350Ω 应变片）
- 传感器激励：DC5V 激励输出
- 供电电源：DC12V~24V
- 通讯方式：RS485（A/B）、RS232（TXD/RXD/GND），Modbus RTU 协议
- 功能：双通道独立标定、一键零点清零（Zero/Reset）、数字滤波
- 外壳材质：铝合金金属壳体，抗震动
- 安装方式：壁挂固定安装
- 工作环境：温度 - 10℃~60℃，适合工业车间
四、BG082 典型应用场景
- 双支点料罐称重系统：罐体两点承重检测，两路传感器分别采集，计算总重量。
- 材料拉力、压力双工位测力测试：试验机两路力值同步采集。
- 卷材张力检测：双张力传感器信号采集，张力闭环控制。
- 自动化产线重量分选、在线称重监测
- 试验机、实验室测力检测设备
- 仓储料仓、配料系统多点重力采集
五、接线与使用注意事项
- 传感器接线：CH1、CH2 两组传感器端子分开接线，EX+、EX - 为传感器激励，SN+、SN - 为信号，SHD 屏蔽线单独接地，减少干扰。
- 通讯接线：RS485 总线 A、B 线，总线末端增加终端电阻；RS232 直连电脑串口调试。
- 供电要求：使用稳定 DC12~24V 直流电源，电源 GND 建议与系统共地，减少信号漂移。
- 标定操作：接线完成后，先使用 Zero 按键清零去皮，再按传感器量程进行砝码标定，两路通道可单独标定。
- 环境要求：避免变送器安装在强震动、高温、强腐蚀位置，屏蔽线尽量单独走线，不要和动力电缆同管铺设。
六、总结
BG082 两通道重力信号变送器是一款高性价比双通道称重测力采集模块，双路独立采集 + RS485/RS232 双串口输出，支持 Modbus 协议，能够直接对接 PLC 工控系统。一台模块同时采集两路重力 / 力值信号，简化双点称重、双路测力项目方案，降低硬件采购与布线成本。铝合金壳体、良好抗干扰性能，非常适合工业自动化称重测力、张力检测、料仓配料等场景使用。
