HG-L1000系列激光距离传感器HG-L1100,HG-L1100-J,HG-L1250,HG-L1250-J,HG-L1500,HG-L1500-J

稳定检测

高精度距离值显示+受光状态显示+受光位置判定，可实现稳定检测

相比传统机型，距离设定型HG-L1000 系列可更稳定检测，不容易受到工件的表面状态或者颜色影响，例如黑色工件、金属、透明体等。同时，重复精度可达0.1 mm，可检出细小工件的有无。

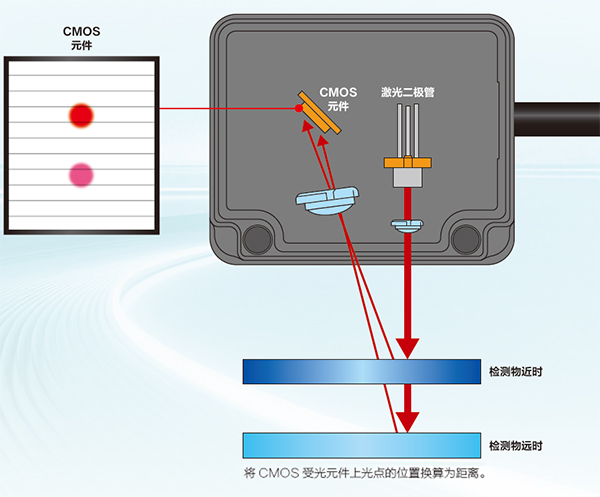

CMOS受光元件+激光光源HG-L1000 系列应用了三角反射的检测原理。投光元件采用半导体激光二极管，此激光通过投光透镜后被聚光，然后投射到对象物体上。此时，从对象物体上反射的部分光线通过受光透镜后会投射到CMOS 图像传感器上并产生光点，光点会随着对象物体的移动而移动。通过对光点位置的变化进行检测，即可检测出对象物体是否发生位移变化。

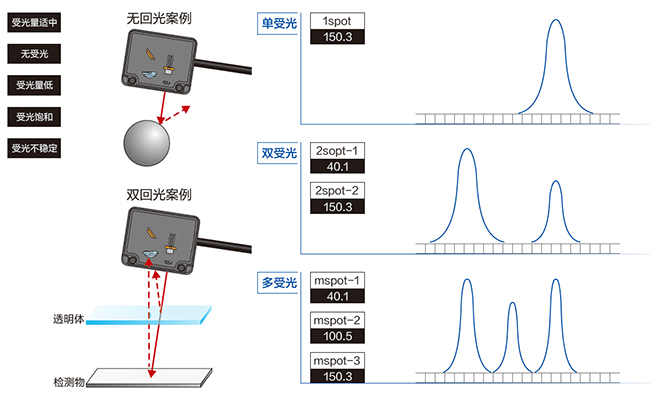

受光状态显示功能

受光强度+受光距离可视化

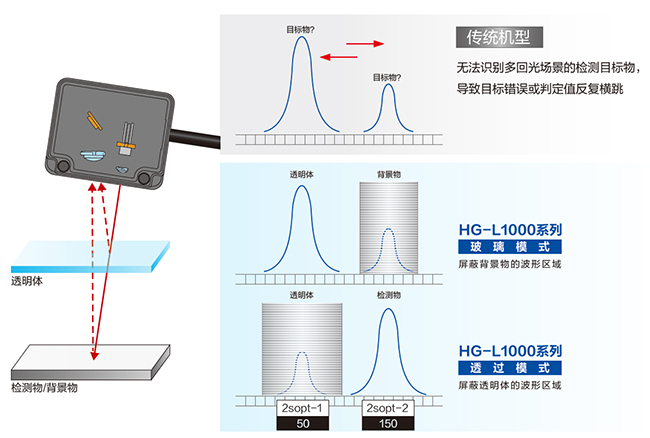

透明体识别检测

玻璃/透过检测模式

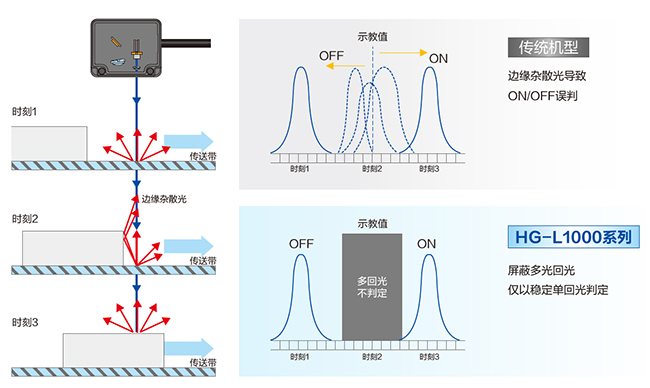

杂散光屏蔽功能

背景物示教

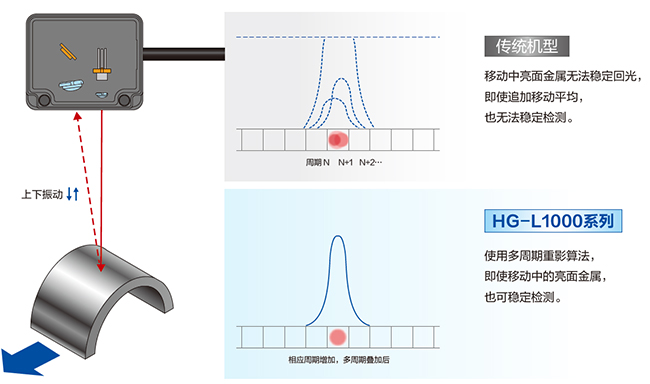

曲亮面金属稳定检测

金属检测模式

丰富的测量模式

标准检测模式电子部件外壳的正反判断
金属检测模式亮面金属的有无检测

玻璃检测模式玻璃板（非镀膜材料）的有无检测
透过检测模式天窗内对象物的有无检测

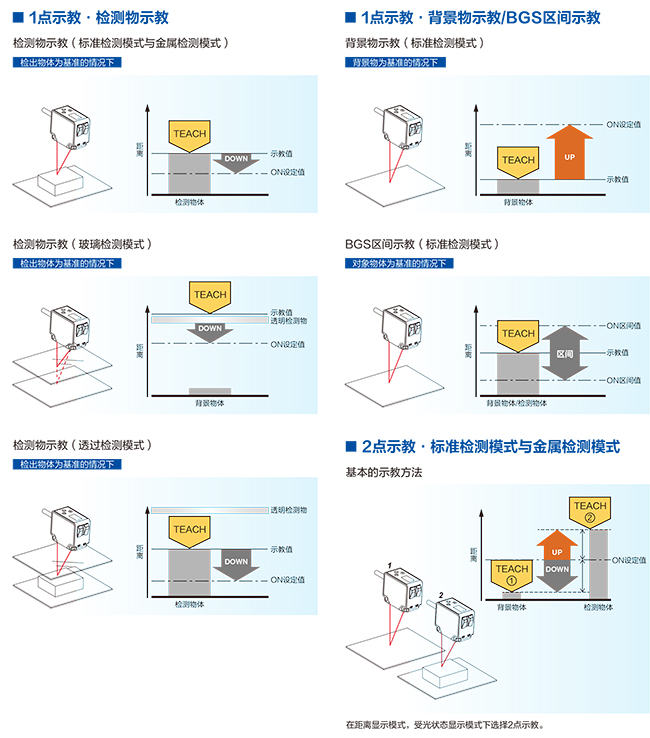

多样的示教方式

不同的测量模式对应不同的示教方式， 可根据实际应用场景选择合适的示教方式。

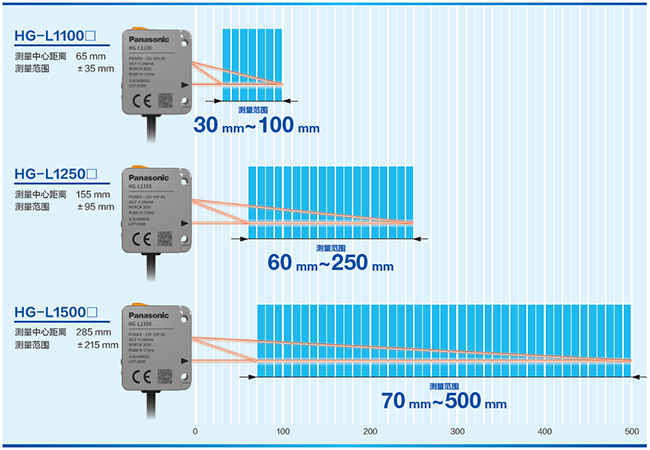

测量范围阵容

出色的易用性

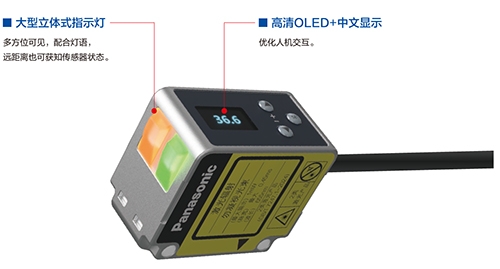

中文OLED，简单操作，轻松上手

采用OLED 显示屏，高分辨率显示。 较以往产品增加中文显示，便于理解及操作，易用性大幅提升。

中文显示使用者无需对照说明书，即可快捷调试。
大型立体式指示灯一目了然，方便工程师调试。

外镜面镀膜产品外镜面进行了表面镀膜硬化处理，不易产生刮痕。
内置窄带滤光片有效减少干扰波长的杂乱光源，检测更稳定。

采用铝铸外壳产品外壳采用兼顾轻量和强度的铝铸材质。不易发生经年变化，因此可防止光轴偏移。
保护构造IP67采用IP67保护构造(IEC)，即使水分灰尘较多的现场也能使用。

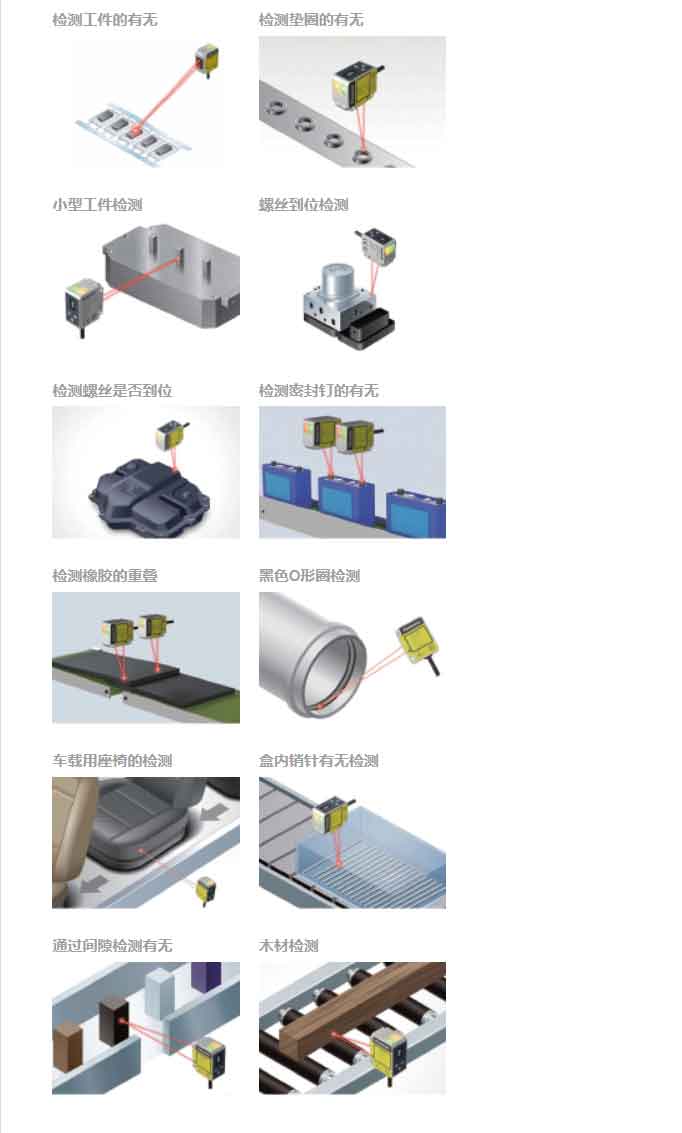

用途

丰富的检测和示教模式，使得HG-L1000系列可以适用于3C电子、锂电池、半导体、汽车、液晶、木材等多个行业，适用于小型工件、黑色物体、金属工件、透明体、透过检测等各种应用场景。

种类

种类 电缆线型 连接器型

形状

测量中心及测量范围 65 ± 35 mm 155 ± 95 mm 285 ± 215 mm 65 ± 35 mm 155 ± 95 mm 285 ± 215 mm

重复精度 ± 0.1 mm 60 ～ 160 : ± 0.4 mm

160 ～ 250 : ± 0.8 mm 70 ～ 400 : ± 0.8 mm

400 ～ 500 : ± 1.5 mm ± 0.1 mm 60 ～ 160 : ± 0.4 mm

160 ～ 250 : ± 0.8 mm 70 ～ 400 : ± 0.8 mm

400 ～ 500 : ± 1.5 mm

光束直径

（注1） 近段 0.8*1 mm

远段 0.8*1.5 mm 1.2*1.5 mm 2.5*3 mm 近段 0.8*1 mm

远段 0.8*1.5 mm 1.2*1.5 mm 2.5*3 mm

型号 HG-L1100 HG-L1250 HG-L1500 HG-L1100-J HG-L1250-J HG-L1500-J

(注1): 测量中心距离大小。按照中心光强度的1/e²（约13.5 %）定义。

如果定义区域外有光泄露，并且监测点周围有高于检测点本身的强反射，测定结果可能会受到影响。

规格

型号 电缆线型 HG-L1100 HG-L1250 HG-L1500

连接器型 HG-L1100-J HG-L1250-J HG-L1500-J

测量范围 30 mm ~ 100 mm

65 mm ± 35 mm 60 mm ~ 250 mm

155 mm ± 95 mm 70 mm ~ 500 mm

285 mm ± 215 mm

重复精度 ± 0.1 mm 60 mm ~ 160 mm : ± 0.4 mm

160 mm ~ 250 mm : ± 0.8 mm 70 mm ~ 400 mm : ± 0.8 mm

400 mm ~ 500 mm : ± 1.5 mm

标准检测段差 近段0.5 mm/远段1 mm 近段3 mm/远段6 mm 近段4 mm/远段16 mm

光斑大小（注1） 近段0.8 mm*1 mm

远段0.8 mm*1.5 mm 1.2 mm*1.5 mm 2.5 mm*3 mm

响应时间 标准检测模式: 1.5 ms，2.5 ms，5 ms，10 ms，25 ms，50 ms

玻璃/透过检测模式: 2.5 ms，5 ms，10 ms，25 ms，50 ms

金属检测模式: 5 ms，10 ms，25 ms，50 ms，100 ms

光源 红色激光 1级

*大输出 0.39 mw

投光波长: 655 nm 红色激光 2级

*大输出 1 mw

投光波长: 655 nm

受光元件 CMOS图像传感器

电源电压 12 V~24 V DC ± 10 % / 脉动（P-P）10 % 以下

消耗电流 40 mA以下（电源电压24 V DC时）、65 mA以下（电源电压12 V DC时）

功耗 通常状态：960 mW以下(电源电压24 V时消费电流40 mA以下)

保护电路 逆接保护，电源浪涌保护，输出过流保护，输出浪涌保护

控制输出

NPN/PNP输出方式可切换（设定选择）

NPN输出

NPN开路集电极晶体管

·*大流入电流: 100 mA

·外加电压: 30 V DC以下

（控制输出—0 V之间）

·剩余电压: 2 V以下（流入电流100 mA时）

·漏电流: 0.1 mA以下 PNP输出

PNP开路集电极晶体管

·*大流出电流: 100 mA

·外加电压: 30 V DC以下

（控制输出—+V之间）

·剩余电压: 2 V以下（流出电流100 mA时）

·漏电流: 0.1 mA以下

输出动作 入光时ON/非入光ON 可切换

短路保护 配备（自动恢复）

外部输入

NPN/PNP输入方式可切换（与外部输出保持一致）

NPN无极点输入

·输入条件

无效8 V至+V DC或悬空，

有效0 V至1.2 V DC（流出电流约3 mA以下） PNP无极点输入

·输入条件

无效0 V至+0.6 V或悬空，

有效8 V至+V DC（流出电流约3 mA以下）

外部输入功能 激光关闭、示教、触发保持功能

（设定选择，初始设定为：关闭）

指示灯 受光稳定指示灯 绿色LED（距离显示模式下工作状态常亮，错误警告时闪烁。

受光状态显示模式下受光稳定时亮起）

输出指示灯 橙色LED（L-ON 输出ON时亮起）

显示方式 OLED屏幕显示（中/英文可切换）

保护构造 IP67（IEC）（连接器部除外）

绝缘电阻 20 MΩ以上DC 250 V高阻表测量值，所有端子和外壳之间

耐电压 AC 1,000 V 50/60 Hz 1分钟，所有端子和外壳之间

耐振动 耐久10 Hz～55 Hz（周期1分钟）双振幅1.5 mm X、Y和Z各方向2小时（非通电时）

耐冲击 500 m/s²（约50 G）X、Y和Z方向各3次（非通电时）

使用环境照明度 卤素灯：受光面照度

6,000 lx以下

太阳光：受光面照度

12,000 lx以下 卤素灯：受光面照度

6,000 lx以下

太阳光：受光面照度

9,000 lx以下 卤素灯：受光面照度近段6,000 lx，

远段4,000 lx以下

太阳光：受光面照度

8,000 lx以下

使用环境温度 -10 ℃~+45 ℃（注意不可结冰）保存时: -20 ℃~+60 ℃

使用环境湿度 35 % RH ~ 85 % RH 保存时: 35 % RH ~ 85 % RH

材质 本体外壳: 压铸铝 外镜面: PMMA

电缆 0.2 mm² 4芯PVC电缆线，长2 m / M8插孔电缆线，长0.15 m（注2）

质量 电缆线型 本体重量：约25 g（不含电缆），约75 g（含电缆），约120 g（捆包）

连接器型 本体重量：约25 g(不含连接器)，约35 g(含连接器)，约85 g（捆包）

认证 CE认证

※ 未指定测量条件时，使用如下条件：电源电压：24 V DC，使用环境：+20 ℃，响应时间：10 ms、应差标准模式、测量中心距离的精度。对象物体：白色陶瓷。

(注1): 测量中心距离大小。按照中心光强度的1/e2（约13.5 %）定义。如果定义区域外有光泄露，并且监测点周围有高于检测点本身的强反射，测定结果可能会受到影响。

(注2): 推荐使用Panasonic 通用型M8 插孔电缆线 CN-24A-C □ /CN-24AL-C □（另售）。使用连接器型号时连接器部无法满足IP67（仅防护本体）。

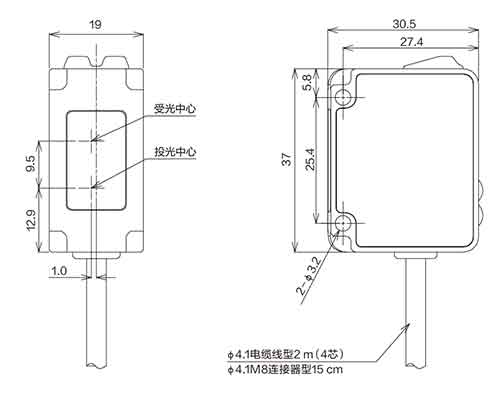

尺寸图

单位mm

回路・连接

输入、输出电路与连接

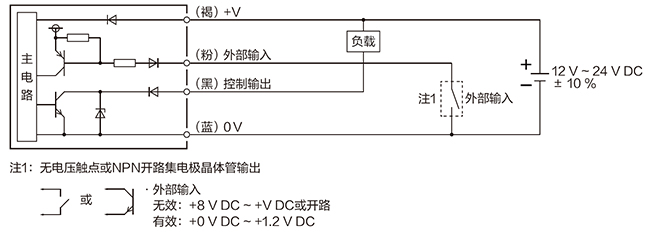

●　NPN输出时使用

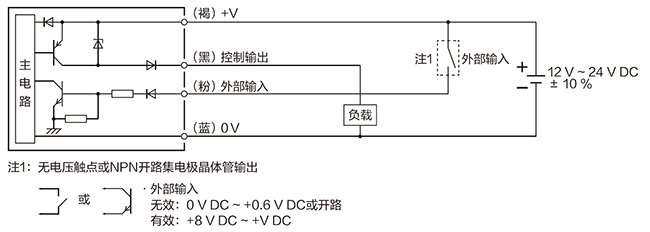

● PNP输出时使用

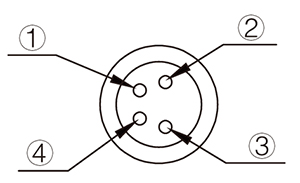

连接器端子排列图

端子/线序

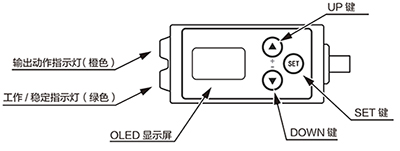

各部件名称
