PM-25系列微型光电传感器PM-K25,PM-K25-R,PM-K25-C3,PM-K25-P,PM-L25,PM-L25-R,PM-L25-C3,PM-L25-P,PM-U25,PM-U25-R,PM-U25-C3,PM-U25-P,PM-F25
放大器内置・U型微型光电传感器[超小型・电缆型] 可用M2/M3螺丝进行安装！ PM-25系列微型光电传感器PM-K25,PM-K25-R,PM-K25-C3,PM-K25-P,PM-L25,PM-L25-R,PM-L25-C3,PM-L25-P,PM-U25,PM-U25-R,PM-U25-C3,PM-U25-P,PM-F25,PM-F25-R,PM-F25-C3,PM-F25-P,PM-R25,PM-R25-R,PM-R25-C3,PM-R25-P
产品参数
产品详情
PM-25系列微型光电传感器PM-K25,PM-K25-R,PM-K25-C3,PM-K25-P,PM-L25,PM-L25-R,PM-L25-C3,PM-L25-P,PM-U25,PM-U25-R,PM-U25-C3,PM-U25-P,PM-F25,PM-F25-R,PM-F25-C3,PM-F25-P,PM-R25,PM-R25-R,PM-R25-C3,PM-R25-P
特点
■3类、PLd构造示例
■使用示例
| [使用条件]※1～3全都适用！※在其他条件下也可以使用。 | |
| 1. | 设备内部存在危险，对外部造成伤害。 |
|---|---|
| 2. | 3 类、PLd 以下的设备。 |
| 3. | 带有可以关闭危险的自动门装置。 |
| ※ | 为安全用途而使用时、请务必阅读「使用注意事项」。 |
|---|
标配3个保护电路
机身虽小，却在所有机型中标配
1.电源逆接保护电路2.输出逆接保护电路3.输出短路保护电路
通过以上电路的标准配备，大幅减少了因错误配线造成传感器故障所导致的风险。
保护构造IP64
采用独特的整体成型法，使得检测面和主体之间没有任何间隙。大大减少了因水滴飞溅、灰尘等造成故障的可能性。
 |
| ※照片为PM-L45。 |
投光、受光部间距为6mm，留有余量
检测部位的外形尺寸和本公司以往产品相同，通过将投光•受光部分厚度各减少0.5mm，可使投光•受光间隔扩大1mm。大大降低了检测物体和检测部位发生冲击的危险性。
 |
| (单位 : mm) |
| ※照片为PM-K45。 |
根据投光、受光标记轻松调整
可从前后•左右对光轴的上下位置进行确认。可轻松调整检测物体的位置。
 |
| ※照片为PM-K45。 |
大而清晰多角度动作指示灯
搭载投光时会自动打开的大型作业指示灯（橙色）。不仅可以进行从上方确认，还可从侧面进行确认。
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
■M2或者M3螺丝1点固定 : PM-F25、PM-R25
■M2或者M3螺丝2点固定 : 除上述以外的其他机种
树脂结构耐振动、冲击
用树脂将电缆和内部电路结合部位等应力集中位置覆盖住，这一结构可有效降低因振动、冲击造成的故障风险。
 |
| 树脂充填构造〈截面图〉 |
用途
| ※挡板指的是使传感器进行作业的检出物体。 | |
|---|---|
| 托板的定位 | |
 | |
| 检测到挡板※时托板自动停止。 | |
| 检测移动体的原点及超限运动 | |
 | |
| 利用台座挡板※检测原点及超限运动。 | |
| 检测旋转体的原点 | |
 | |
| 在旋转体上开缝，检测原点。 |

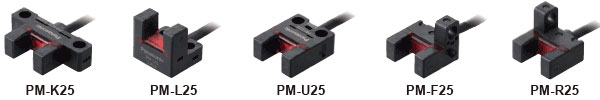

种类
超小型・电缆型
符合ISO 13849-1 1类、PLc(注1)
| 种类 | 形状 (mm) | 检测距离 | 型号(注2) | 电缆长度 | 输出 | 输出动作 |
|---|---|---|---|---|---|---|
| K 型 |  | 6mm (固定) | PM-K25 | 1m | NPN开路集电极 晶体管 | 装备2种输出： 入光时ON／ 遮光时ON |
| PM-K25-R | 1m 耐弯曲 | |||||
| PM-K25-C3 | 3m | |||||
| PM-K25-P | 1m | PNP开路集电极 晶体管 | ||||
| L 型 |  | PM-L25 | 1m | NPN开路集电极 晶体管 | ||
| PM-L25-R | 1m 耐弯曲 | |||||
| PM-L25-C3 | 3m | |||||
| PM-L25-P | 1m | 开路集电极 晶体管 | ||||
| U 型 |  | PM-U25 | 1m | NPN开路集电极 晶体管 | ||
| PM-U25-R | 1m 耐弯曲 | |||||
| PM-U25-C3 | 3m | |||||
| PM-U25-P | 1m | PNP开路集电极 晶体管 | ||||
| F 型 |  | PM-F25 | 1m | NPN开路集电极 晶体管 | ||
| PM-F25-R | 1m 耐弯曲 | |||||
| PM-F25-C3 | 3m | |||||
| PM-F25-P | 1m | PNP开路集电极 晶体管 | ||||
| R 型 |  | PM-R25 | 1m | NPN开路集电极 晶体管 | ||
| PM-R25-R | 1m 耐弯曲 | |||||
| PM-R25-C3 | 3m | |||||
| PM-R25-P | 1m | PNP开路集电极 晶体管 |
| (注1)： | 从2021年12月以后生产的产品开始符合标准。订购符合安全标准的产品时，请下单Lot No.“1L1”(前三位)以后编号的产品。 |
|---|---|
| (注2)： | 型号名称末尾带"-R"的机种为耐弯曲电缆型，带"-C3"的机种为3m电缆长度型。 |
可选件
| 品名 | 型号 | 内容 |
|---|---|---|
| 安装螺丝组件 | MS-M2 | 带垫圈的安装螺丝M2用于超小型传感器（每套50个）。 带弹簧垫圈可牢牢固定。 |
 |
| M2螺丝(长度10mm) 带弹簧垫圈 |
连接用连接器（e-CON）推荐产品介绍
3M日本(株)制
适用连接器：37104-4080-G00 FL
详情请参考、「3M™ 小型・卡式连接器介绍」。
规格
| 种类 | 超小型・电缆型 | |||
|---|---|---|---|---|
| 耐弯曲电缆型 | 3m电缆长度型 | |||
| 型号 | NPN输出 | PM-□25 | PM-□25-R | PM-□25-C3 |
| PNP输出 | PM-□25-P | - | - | |
| 符合标准及认证 | CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、ISO13849-1(1类、PLｃ)(注2)、UL/c-UL认证 | |||
| 检测距离 | 6mm(固定) | |||
| min检测物体 | 0.8mm×1.2mm不透明体 | |||
| 应差（迟滞） | 0.05mm以下 | |||
| 重复精度 | 0.01mm以下 | |||
| 电源电压 | 5V DC～24V DC±10% 脉动P-P10%以下 | |||
| 消耗电流 | 15mA以下 | |||
| 输出 | NPN开路集电极晶体管 ・max流入电流：50mA ・外加电压：30V DC以下(输出和0V间) ・剩余电压：2V以下(流入电流50mA)、1V以下(流入电流16mA) PNP开路集电极晶体管 ・max流出电流：50mA ・外加电压：30V DC以下(输出和+V间) ・剩余电压：2V以下(流出电流50mA)、1V以下(流出电流16mA) | |||
| 流出电流 | 入光时ON／遮光时ON 装备2种输出 | |||
| 短路保护 | 装备 | |||
| 反应时间 | 入光时：20μs以下、遮光时：80μs以下 (max反应频率为3kHz)(注3) | |||
| 工作状态指示灯 | 橙色LED(入光时亮灯) | |||
| 污损度 | 3 | |||
| 耐 环 境 性 | 保护结造 | IP64(IEC) | ||
| 使用环境温度 (注4)(注5) | -25℃～+55℃(注意不可结露、结冰)、存储时：-30℃～+80℃ | |||
| 使用环境湿度 | 5%RH～85%RH、存储时：5%RH～95%RH | |||
| 使用环境照明度 | 荧光灯光：受光面照明度1,000 ℓx以下 | |||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |||
| 耐振动 | 频率10Hz～2,000Hz 双振幅1.5mm(max加速度196m/s²) XYZ各方向2小时 | |||
| 耐冲击 | 加速度15,000m/s2(约1,500G) XYZ各方向3次 | |||
| 投光元件 | 红外线LED(投光波峰波长：855nm、非调制式) | |||
| 材质 | 外壳：PBT、显示罩：聚碳酸酯 | |||
| 电缆 | 0.09mm2 4芯 附带橡胶绝缘电缆PVC 1m | 0.1mm2 4芯 附带耐弯曲性橡胶绝缘电缆 PVC 1m(注6)(注7) | 0.09mm2 4芯 附带橡胶绝缘电缆 PVC 3m | |
| 延长电缆 | 0.3mm2以上的电缆，全长可延长到100m(注8)(注9) | |||
| 重量 | 本体重量：约10g、包装重量：约15g | 本体重量：约30g、包装重量：约35g | ||
(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：2021年12月以后生产的产品开始符合标准。
(注3)：反应频率是指使下图中的圆盘旋转时的数值。
 |
| (注4) : | 如果在＋50℃以上的环境温度下使用，请务必将传感器安装于金属体上。 |
|---|---|
| (注5) : | 请注意，当环境温度在−10℃以下时，PM-□25-R型电缆会失去柔软性。 |
| (注6) : | PM-□25-R的电缆适用于移动机座上的耐弯曲电缆。当传感器安装在移动机座上时，固定传感器电缆接点使得没有压力施加在上面。 |
| (注7) : | 保管PM-□25-R时，请勿接触检测部位及作为指示灯部位的电缆。 |
| (注8) : | 延长电缆超过20m以上时，请确认传感器附属电缆一端的供应电压在4.5V以上。 |
| (注9) : | 为安全使用，总长度应小于30m。 |
尺寸图
- 单位mm
PM-F25□
传感器
 |
PM-K25□
传感器
 |
PM-L25□
传感器
 |
PM-R25□
传感器
 |
PM-U25□
传感器
 |
回路・连接
NPN输出型
输入·输出电路图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
 |
连接图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
输出动作
| 导线颜色 | 输出动作 | |
|---|---|---|
| 输出1 | 黑 | 入光时ON |
| 输出2 | 白 | 遮光时ON |
PNP输出型
输入·输出电路图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
 |
连接图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
输出动作
| 导线颜色 | 输出动作 | |
|---|---|---|
| 输出1 | 黑 | 入光时ON |
| 输出2 | 白 | 遮光时ON |
检测特性
※代表示例
检测位置特性
 | |
 | |
