PM-45系列放大器内置U型微型光电传感器[小型・电缆型] 实现小巧紧凑PM-K45,PM-K45-C3,PM-K45-P,PM-K45-P-C3,PM-T45,PM-T45-C3,PM-T45-P,PM-T45-P-C3,PM-L45,PM-L45-C3,PM-L45-P,PM-L45-P-C3,PM-Y45,PM-Y45-C3,PM-Y45-P,PM-Y45-P-C3,PM-F45,PM-F45-C3,PM-F45-P,PM-F45-P-C3,PM-R45,PM-R45-C3,PM-R45-P,PM-R45-P-C3
特点
作为符合安全标准的微型光电传感器，为了提高安全性，可进行加装或在很小的空间内安装。
传感器单体符合类别ISO 13849-1:2015※1符合(类别1、PLc)※2。
与符合类别4、PLe的控制器组合使用，实现传感器的双重化
※1 : 控制系统的安全相关部件 第1部分：设计的一般原则
※2 : 2021年12月以后生产的产品开始符合标准。
■3类、PLd构造示例
| [使用3 类 PLd 时的注意事项]传感器的二重化是必不可少的！！连接安全控制器时・如果单独使用本产品，传感器发生异常时，安全系统可能无法运行。・请勿将 PM-25 / 45 系列的双输出单独用作双重安全电路。 注意 不能用于人体检测。不适用于手动开闭门。不适合用作安全门开关。 |
■使用示例
| [使用条件]※1～3全都适用！※在其他条件下也可以使用。 | |
| 1. | 设备内部存在危险，对外部造成伤害。 |
|---|---|
| 2. | 3 类、PLd 以下的设备。 |
| 3. | 带有可以关闭危险的自动门装置。 |
| ※ | 为安全用途而使用时、请务必阅读「使用注意事项」。 |
|---|
标配3个保护电路
机身虽小，却在所有机型中标配
1.电源逆接保护电路2.输出逆接保护电路3.输出短路保护电路
通过以上电路的标准配备，大幅减少了因错误配线造成传感器故障所导致的风险。
保护构造IP64
采用本公司独特的整体成型法，使得检测面和主体之间没有任何间隙。大大减少了因水滴飞溅、灰尘等造成故障的可能性。
 |
| ※照片为PM-L45。 ※截至2022年7月公司调查 |
投光、受光部间距为6mm，留有余量
检测部位的外形尺寸和本公司以往产品相同，通过将投光•受光部分厚度各减少0.5mm，可使投光•受光间隔扩大1mm。大大降低了检测物体和检测部位发生冲击的危险性。
 |
| (单位 : mm) |
| ※照片为PM-K45。 |
根据投光、受光标记轻松调整
可从前后•左右对光轴的上下位置进行确认。可轻松调整检测物体的位置。
 |
| ※照片为PM-K45。 |
大而清晰多角度动作指示灯
搭载投光时会自动打开的大型作业指示灯（橙色）。不仅可以进行从上方确认，还可从侧面进行确认。
小巧紧凑
和公司以往产品安装螺距相同，全部机种实现大幅省空间化。
而且还可轻松置换以往产品。
 |
M3螺丝轻松安装！
用M3螺丝固定住2个点，即可简单进行安装。
(M3螺丝•垫圈等请另外单独准备。)
树脂结构耐振动、冲击
用树脂将电缆和内部电路结合部位等应力集中位置覆盖住，这一结构可有效降低因振动、冲击造成的故障风险。
 |
| 树脂充填构造〈截面图〉 |
用途
| ※挡板指的是使传感器进行作业的检出物体。 | |
|---|---|
| 托板的定位 | |
 | |
| 检测到挡板※时托板自动停止。 | |
| 检测移动体的原点及超限运动 | |
 | |
| 利用台座挡板※检测原点及超限运动。 | |
| 检测旋转体的原点 | |
 | |
| 在旋转体上开缝，检测原点。 |

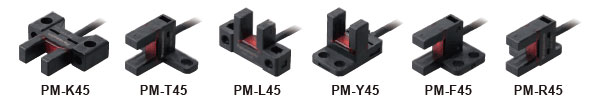

种类
小型・电缆型
符合ISO 13849-1 1类、PLc(注1)
| 种类 | 形状 (mm) | 检测距离 | 型号(注2) | 电缆长度 | 输出 | 输出动作 |
|---|---|---|---|---|---|---|
| K 型 |  | 6mm (固定) | PM-K45 | 1m | NPN开路集电极 晶体管 | 装备2种输出 入光时ON／ 遮光时ON |
| PM-K45-C3 | 3m | |||||
| PM-K45-P | 1m | PNP开路集电极 晶体管 | ||||
| PM-K45-P-C3 | 3m | |||||
| T 型 |  | PM-T45 | 1m | NPN开路集电极 开路集电极 | ||
| PM-T45-C3 | 3m | |||||
| PM-T45-P | 1m | PNP开路集电极 晶体管 | ||||
| PM-T45-P-C3 | 3m | |||||
| L 型 |  | PM-L45 | 1m | NPN开路集电极 晶体管 | ||
| PM-L45-C3 | 3m | |||||
| PM-L45-P | 1m | PNP开路集电极 晶体管 | ||||
| PM-L45-P-C3 | 3m | |||||
| Y 型 |  | PM-Y45 | 1m | NPN开路集电极 晶体管 | ||
| PM-Y45-C3 | 3m | |||||
| PM-Y45-P | 1m | PNP开路集电极 晶体管 | ||||
| PM-Y45-P-C3 | 3m | |||||
| F 型 |  | PM-F45 | 1m | NPN开路集电极 晶体管 | ||
| PM-F45-C3 | 3m | |||||
| PM-F45-P | 1m | PNP开路集电极 晶体管 | ||||
| PM-F45-P-C3 | 3m | |||||
| R 型 |  | PM-R45 | 1m | NPN开路集电极 晶体管 | ||
| PM-R45-C3 | 3m | |||||
| PM-R45-P | 1m | PNP开路集电极 晶体管 | ||||
| PM-R45-P-C3 | 3m |
| (注1)： | 从2021年12月以后生产的产品开始符合标准。订购符合安全标准的产品时，请下单Lot No.“1L1”(前三位)以后编号的产品。 |
|---|---|
| (注2)： | 型号名称末尾带"-C3"”的机种为3m电缆长度型。 |
连接用连接器（e-CON）推荐产品介绍
规格
| 种类 | 小型・电缆型 | |||
|---|---|---|---|---|
| 3m电缆长度型 | ||||
| 型号 | NPN输出 | PM-□45 | PM-□45-C3 | |
| PNP输出 | PM-□45-P | PM-□45-P-C3 | ||
| 符合标准及认证 | CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、ISO13849-1(1类、PLｃ)(注2)、UL/c-UL认证 | |||
| 检测距离 | 6mm(固定) | |||
| min检测物体 | 0.8mm×1.2mm不透明体 | |||
| 应差（迟滞） | 0.05mm以下 | |||
| 重复精度 | 0.01mm以下 | |||
| 电源电压 | 5V DC～24V DC±10% 脉动P-P10%以下 | |||
| 消耗电流 | 15mA以下 | |||
| 输出 | NPN开路集电极晶体管 ・max流入电流：50mA ・外加电压：30V DC以下(输出和0V间) ・剩余电压：2V以下(流入电流50mA)、1V以下(流入电流16mA) PNP开路集电极晶体管 ・max流出电流：50mA ・外加电压：30V DC以下(输出和+V间) ・剩余电压：2V以下(流出电流50mA)、1V以下(流出电流16mA) | |||
| 输出动作 | 入光时ON／遮光时ON 装备2种输出 | |||
| 短路保护 | 装备 | |||
| 反应时间 | 入光时：20μs以下、遮光时：80μs以下 (max反应频率为3kHz)(注3) | |||
| 工作状态指示灯 | 橙色LED（入光时亮灯） | |||
| 污损度 | 3 | |||
| 耐 环 境 性 | 保护结造 | IP64(IEC) | ||
| 使用环境温度 | -25℃～+55℃(注意不可结露、结冰)、存储时：-30℃～+80℃ | |||
| 使用环境湿度 | 5%RH～85%RH、存储时：5%RH～95%RH | |||
| 使用环境照明度 | 荧光灯光：受光面照明度1,000 ℓx以下 | |||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |||
| 耐振动 | 频率10Hz～2,000Hz 双振幅1.5mm(max加速度196m/s²) XYZ各方向2小时 | |||
| 耐冲击 | 加速度15,000m/s2(约1,500G) XYZ各方向3次 | |||
| 投光元件 | 红外线LED(投光波峰波长：855nm、非调制式) | |||
| 材质 | 外壳：PBT、显示罩：聚碳酸酯 | |||
| 电缆 | 0.09mm2 4芯 附带橡胶绝缘电缆 PVC 1m | 0.09mm2 4芯 附带橡胶绝缘电缆 PVC 3m | ||
| 延长电缆 | 0.3mm2以上的电缆，全长可延长到100m(注4)(注5) | |||
| 质量 | 本体重量：约10g、包装重量：约15g | 本体重量：约30g、包装重量：约35g | ||
(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：2021年12月以后生产的产品开始符合标准。
(注3)：反应频率是指使下图中的圆盘旋转时的数值。
 |
(注4)：延长电缆超过20m以上时，请确认传感器附属电缆一端的供应电压在4.5V以上。
(注5)：为安全使用，总长度应小于30m。
尺寸图
- 单位mm
PM-F45□
传感器
 |
PM-K45□
传感器
 |
PM-L45□
传感器
 |
PM-R45□
传感器
 |
PM-T45□
传感器
 |
PM-Y45□
 |
回路・连接
NPN输出型
输入·输出电路图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
 |
连接图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
输出动作
| 导线颜色 | 输出动作 | |
|---|---|---|
| 输出1 | 黑 | 入光时ON |
| 输出2 | 白 | 遮光时ON |
PNP输出型
输入·输出电路图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
 |
连接图
 |
| (注1) : | 不使用的输出线请务必进行绝缘处理。 |
|---|
输出动作
| 导线颜色 | 输出动作 | |
|---|---|---|
| 输出1 | 黑 | 入光时ON |
| 输出2 | 白 | 遮光时ON |
检测特性
※代表示例
检测位置特性
 | |
 | |
安装
- 用螺丝固定主体时，请严格遵守以下条件。
| 螺丝 | 弹簧垫圈 | 平垫圈 | 紧固扭矩 |
|---|---|---|---|
| M3螺丝 | 1枚 | ø6mm（小型圆形） | 0.5N・m |
 |
关于延长电缆
- 若使用截面积为0.3mm2以上的电缆全长可延长至100m，但延长电缆会造成电压降低，因此，请确保传感器的带连接器电缆一侧以及端子上的供给电压处于额定范围内。
 |
不过，当包括传感器附带电缆在内的电缆全长为下列数值时，则无需确认电压。
| 延长电缆 导线导体截面积 | 电缆全长 |
|---|---|
| 0.08～0.1mm2 | 5m |
| 0.2mm2 | 10m |
| 0.3mm2 | 20m |
其他
- 本产品是以在工业环境中使用为目的而开发/制造。
- 由于是设备内置型，因此，在抗干扰光束方面并未采取特别的措施。请注意不要使光束直射受光部。
 |
- 使用时请避开通电时的过渡状态（50ms）
- 在灰尘较多的作业现场使用时，请定期使用干燥、柔软的布等将投光、受光部位擦拭干净。
- 传感器附近有马达、电磁线圈以及电磁阀等会产生较大电涌的装置时，请在该装置上安装电涌吸收器。此外，请避免与动力线并行配线，与此同时，在传感器的＋V和0V之间连接电容器，确认电涌已消失后再使用。
