FX-500 Ver.2数字光纤传感器FX-501,FX-501P,FX-501-C2,FX-502,FX-502P,FX-505-C2,FX-505P-C2,CN-73-C,CN-74-C,CN-71-C

FX-500 Ver.2数字光纤传感器FX-501,FX-501P,FX-501-C2,FX-502,FX-502P,FX-505-C2,FX-505P-C2,CN-73-C,CN-74-C,CN-71-C

FX-500 Ver.2数字光纤传感器,装载Sensing Engine SENTRION,FX-501,FX-501P,FX-501-C2,FX-502,FX-502P,FX-505-C2,FX-505P-C2,CN-73-C,CN-74-C,CN-71-C,CN-72-C,MS-DIN-2,MS-DIN-E,FT-30,FT-40,FT-S20,FT-S30,FD-30,FD-40,FD-60,FD-S30

产品参数

• 操作开关的操作性 、辨识性提高 • 减少光纤传感器的机体差 • 超越标准光纤常识的品质 • 高速响应的25μs • 配备实现长距离传感的HYPR模式 • 视野开阔的平板显示器

产品详情

特点

操作开关的操作性 、辨识性提高

操作开关(设定开关及MODE开关)已变更为易于按压的机构。此外，操作开关的颜色从黑色变为浅灰，提高 了在昏暗场所的辨识性。

操作开关的操作性 、辨识性提高

减少光纤传感器的机体差　不一样的稳定感！

FX-500系列通过与超品质光纤间的组合，将入光量的机体差减少至了以往的1/4。 即使更换放大器后也会显示近似值，可实现真正的数字管理。

减少光纤传感器的机体差　不一样的稳定感！

超越标准光纤常识的品质！超高品质的光纤诞生了。

本公司工厂的新工法与「生产制造」的品质管理系统。采用新材质的光纤头。大幅提升光纤的基本性能！

高速响应的25μs

配备传感发动机「SENTRION」的FX-500 Ver.2，通过业内快的高速反应进一步提高了生产力。

业内最快的25μs
即使是适用需告诉反应小径光纤的小型工件检测时，无论是否高速化，都可按照大于以往快速模式的检测距离进行适用。

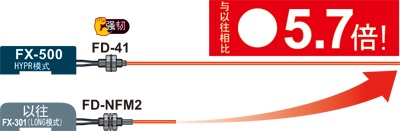

配备实现长距离传感的HYPR模式

MAX为以往产品的5.7倍。特别是使用超高精度检测的小径光纤，实现了长距离检测。


反射型传感FD-NFM2是以往产品的5.7倍。

※2009年9月本公司调查结果

减小应差，敏锐检测，不同的敏锐度！

搭载检测核心部件【SENTRION】和彻底的S/N比提高，能检测出以往检测不出来的细微的光的变化。

■远距离也可检测出光量差很小的工件[H-02模式]
远距离也可检测出光量差很小的工件[H-02模式]
避免饱和，实现敏锐的检测 [H-01模式]
避免饱和，实现敏锐的检测 [H-01模式]

视野开阔的平板显示器

大屏幕、高对比度的高亮度7段显示器不带保护罩，多个视角都可进行清晰查看。
视野开阔的平板显示器

为了容易理解，将入光量调整设定，统一表示

通过显示调整设定的使用，可补正任意显示的值。 数台在同一条件下检测为有效。

长期短期都可以稳定检测
稳定的投光量

本公司在行业内率先配备的「4元素发光二极体」可实现稳定的投光量，如今已成为了业界的标准规格。FX-500 Ver.2系列也延用了该二极体和可在接通电源等情况下获得短期稳定性的「APC(Auto PowerControl」电路”。

设定基准值追踪周期

为追踪长期的环境变化(灰尘等)引起的光量变化，可按照任意周期确认入光量，并自动对基准值进行重新设定。从而有助于实现长期的稳定检测及减少维护工时。

适用于预防保护 自诊断输出[FX-502(P) / FX-505(P)-C2]

FX-502(P)/FX-505(P)-C2可将输出2设定为自我诊断输出。教导输出1的基准值时，输出2联动，改变任意设定的剩余基准值而进行设定。可检测光纤的弯折，以及灰尘等造成的脏污导致光量降低，并以警报形式予以输出。

■检测光量降低(在灰尘较多的环境下使用)
检测光量降低(在灰尘较多的环境下使用)
在基准值追踪功能中增加自诊断功能，切实有效。

稳定检测与ECO兼备，投光动力＆增益设定

光过强而饱和时，无需改变放大器的反应时间即可自动(AUTO)将投光量调整为恰当的光量。由此，可通过好的的S/N比实现稳定检测及减少投光电流的节能效果。

■检测透明薄板
检测透明薄板
备有自动模式(AUTO)和3级手动模式(3级：H/M/L[可微调])。

内置各种控制功能　无需控制器，有效节省配线、降低成本 ■配备逻辑运算功能

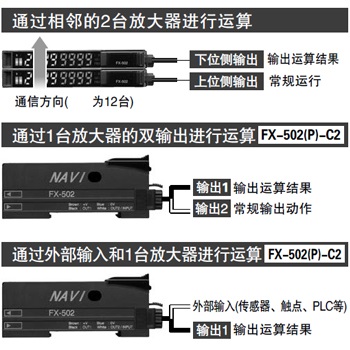

■配备逻辑运算功能

仅通过光纤传感器即可进行3个逻辑运算( AND 、OR 、XOR)，并可对输出1选择3个运算对象。无需专用控制器，即可节省配线与削减成本。



■配备5种定时器功能

仅通过光纤传感器即可执行多种定时 器控制。

定时器时间 : 约0.05ms～32s

接通·断开延迟、接通延迟·ONE SHOT仅输出1配备。

监控电流输出型上市[FX-505(P)-C2]

可对入光量的数值输出4～20mA的模拟电流，因此 可对检测物体进行监控。

■检测薄膜及薄板材料的弯曲
检测薄膜及薄板材料的弯曲
可将弯曲当做光的变化量进行监控。

通过8个数据库实现流畅的工序更换

将可把放大器的设定条件存至本体存储器的数据库 增至8个。可保存、加载设定条件，因此可在生产多 品种的生产现场减少换产作业。

通过基于外部输入的远程操作，提高作业效率[FX-502(P) /FX-505(P)-C2]

可将输出2切换为外部输入※。通过PLC等外部信号进行动作，从而提高作业效率。
※FX-502(P)通过将外部输入切换为输出2进行使用。

■可以通过外部输入的功能

全自动/限位/2点修正显示调整设定
数据库的加载/保存逻辑演算(仅限本机)
停止投光复制功能的锁定(仅限本机)

通过光通信功能进行整体调整

可通过光通信功能，将当前设定的数据整体复制并保存至连接于右侧的所有放大器。由此，可在换产及更换放大器时顺畅进行灵敏度调整等作业。

images/pic19.jpg

无主机、子机之分

放大器本体无主机、子机之分。母电缆与子电缆区分 使用。从而可减少放大器库存管理的工时与成本。

无主机、子机之分

省配线、省空间

采用单触式电缆可节省配线。能够减少转接端子座的接点数量和工时，有助于节省空间。

※FX-410系列/DPS-400系列LS-400系列均可连接，可达16台。
※光通信可达12台。

可进行网络通信


通过对应开放网络的通信单元SC-GU3系列可以连接至开放网络CC-Link IE Field／CC-Link／EtherCAT。PLC、电脑等监控仪器都可以进行连接设置。


种类


放大器


放大器本体不附带单触式电缆。请务必另行购买单触式电缆。


种类形状型号投光元件输出外部输入
标准型连接器型FX-501红色LEDNPN开路集电极
晶体管		-
FX-501PPNP开路集电极
晶体管
电缆型NEW
FX-501-C2		NPN开路集电极
晶体管
双输出型FX-502NPN开路集电极
晶体管双输出		配备
(与输出2切换)
FX-502PPNP开路集电极
晶体管双输出
模拟输出型FX-505-C2NPN开路集电极
晶体管双输出
模拟电流输出		配备
FX-505P-C2PNP开路集电极
晶体管双输出
模拟电流输出

单触式电缆 FX-501(P)用


放大器本体不附带单触式电缆。请务必另行购买单触式电缆。


种类型号说明
母电缆
(3芯)		CN-73-C1长度1m0.2mm2 3芯橡皮电缆，一端带连接器
电缆外径：ø3.3mm
CN-73-C2长度2m
CN-73-C5长度5m
子电缆
(1芯)		CN-71-C1长度1m0.2mm2 单芯橡皮电缆，一端带连接器
电缆外径：ø3.3mm
母电缆可连接15根
CN-71-C2长度2m
CN-71-C5长度5m
(注):从2013年3月开始生产的产品，单触式电缆的材质将更改为适应UL认证的材质(难燃性VW-1)。
・导体公称截面积：0.15mm2→0.2mm2
・铠装外径：ø3.0mm→ø3.3mm


母电缆CN-73-C□
子电缆CN-71-C□

单触式电缆 FX-502(P)用


放大器本体不附带单触式电缆。请务必另行购买单触式电缆。


种类型号说明
母电缆
(4芯)		CN-74-C1长度1m0.2mm2 4芯橡皮电缆，一端带连接器
电缆外径：ø3.3mm
CN-74-C2长度2m
CN-74-C5长度5m
子电缆
(2芯)		CN-72-C1长度1m0.2mm2 单芯橡皮电缆，一端带连接器
电缆外径：ø3.3mm
母电缆max可连接15根
CN-72-C2长度2m
CN-72-C5长度5m


母电缆CN-74-C□
子电缆CN-72-C□

尾盘


尾盘放大器本体不附带尾盘。连接时请务必另行购买尾盘。


形状型号内容
MS-DIN-E连接放大器或在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。
连接时请务必使用。

可选件


品名型号内容
放大器安装支架MS-DIN-2放大器专用的安装支架。


放大器安装支架MS-DIN-2

附件


・FX-MB1(放大器保护封条)2个交流窗用密封垫和1个连接器用封条：10套

光纤配件(另售)


光纤配件


关于光纤配件产品的详细，请参考
光纤配件商品信息页面。

>>光纤配件商品信息页面

规格


种类标准型双输出型模拟输出型
连接器型电缆型
型
号		NPN输出FX-501FX-501-C2FX-502FX-505-C2
PNP输出FX-501P-FX-502PFX-505P-C2
适用标准及认证CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL认证
电源电压12V DC ~ 24V DC+10-15%　脉动P-P10%以下
消耗电流通常时：960mW以下
(电源电压24V时，消耗电流40mA以下，电缆型的监控电流输出除外)
ECO模式时：680mW以下
(电源电压24V时，消耗电流28mA以下，电缆型的监控电流输出除外)		通常时：960mW以下
(电源电压24V时，消耗电流40mA以下)
ECO模式时：680mW以下
(电源电压24V时，消耗电流28mA以下)		通常时：960mW以下
(电源电压24V时，消耗电流40mA以下，电缆型的监控电流输出除外)
ECO模式时：680mW以下
(电源电压24V时，消耗电流28mA以下，电缆型的监控电流输出除外)
输出
(双输出型•电缆型为输出1、输出2)
NPN开路集电极晶体管
・max流入电流：100mA(双输出型•模拟输出型为50mA)(注2)
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：2V以下(注3)(max流入电流的条件下)


PNP开路集电极晶体管
・max源电流：100mA(双输出型•模拟输出型为50mA)(注2)
・外加电压：30V DC以下(输出和＋V之间)
・剩余电压：2V以下(注3)(max源电流的条件下)
输出点数1点2点
输出动作可用L/D模式切换入光时ON或非入光时ON
短路保护配备
响应时间H-SP：25μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下　切换式
监控电流
输出		---输出电流：
约4〜20mA
[H-SP、FAST、STD：显示0〜4,000、LONG：显示0〜8,000 (注4)]、
响应时间：2ms以下
零点：4mA±1%F.S.以内、
跨距：16mA±5%F.S.以内、
直线性：±3%F.S.以内、
负载电阻：0〜250Ω
外部输入
(双输出型
切换输出2)		-< NPN输出型>
NPN无触点输入
・信号条件
　High：+8V〜+V DC或断开
　Low：0〜+1.2V DC(源电流0.5mA)
・输入阻抗：约10kΩ


PNP无触点输入
・信号条件
　High：+4V〜+V DC(信号条件3mA)
　Low：0〜+0.6V DC或断开
・输入阻抗：约10kΩ
外部输入
对应功能		-投光停止/教导(全自动、限定、2点教导)/逻辑运算设定/复制功能的锁定/显示调整/
数据库加载/数据库保存　切换式
灵敏度设定方法2点教导/限定教导/
全自动教导/手动调节
入光量
显示范围		H-SP/FAST/STD：0〜4,000、
LONG：0〜8,000、U-LG/HYPR：0〜9,999
定时器功能OFF延迟定时器/ON延迟定时器/单触式定时器/ON·OFF延迟定时器/ON延迟·单触式定时器 有效/无效切换式　定时器时间可变<输出1>
断开延迟定时器/接通延迟定时器/ONE SHOT定时器/接通•断开延迟定时器/接通延迟•ONE SHOT定时器
有效/无效切换式　定时器时间可变
<输出2>
断开延迟定时器/接通延迟定时器/ONE SHOT定时器
有效/无效切换式　定时器时间可变
定时器
时间		定时器范围"ms"：约0.5ms、约1〜9,999ms、约1ms为单位/
定时器范围"sec."：约0.5s、约1〜32s、约1s为单位/
定时器范围"1/10ms"：约0.05ms、约0.1〜999.9ms、约0.1ms为单位
各输出分别设定
投光量
可调节功能		配备　3级(各级为25～100％)+
自动设定[H-SP为1级(25～100％)]
防干扰功能配备(注5)　自动/异频　切换式
各种设定滞后设定/转移设定/投光量设定/显示反转设定/ECO设定/数据库加载•保存设定/复制设定/
代码设定/复位设定/逻辑运算设定/基准值追踪周期设定等
保护构造IP40(IEC)
使用环境温度-10〜+55℃
[4〜7台紧贴时：-10〜+50℃、8〜16台紧贴时(电缆型为8～12台)：-10〜+45℃]
(注意不可结露、结冰)、
存储时：-20〜+70℃
投光元件
(调制式)		红色LED(投光波峰波长：643nm)
材质外壳、外罩：聚碳酸酯(注6)、开关：聚酯类弹性体
电缆-0.2mm23芯橡皮电缆，长2m-0.2mm26芯橡皮电缆，长2m
电缆延长-0.3mm2以上的电缆，全长可延长至100m-0.3mm2以上的电缆，全长可延长至100m(电源电压为12V DC以上)
重量本体重量：约15g、包装重量：约70g本体重量：约60g、包装重量：约65g本体重量：约15g、包装重量：约70g本体重量：约60g、
包装重量：约100g
附件FX-MB1(放大器保护封条)：1套

(注1)：无指定时的测量条件为使用环境温度＝＋23℃。
(注2)：连接5台以上的连接器型时为50mA(双输出型、电缆型为25mA)。
(注3)：使用电缆长5m的单触式电缆(另售)的条件下。
(注4)：进行显示调整设定后不适用。
(注5)：如下表所示，使用自动防干涉功能时，光纤头的可紧贴安装数量因响应时间而异。使用异频防干扰功能时的光纤头可紧贴安装数量max为3个。


■光纤头可紧贴安装数量(单位：套)


响应时间H-SPFASTSTDLONGU-LGHYPR
IP-10248812


(注6)：根据松下品牌的产品变更规格。


尺寸图

  • 单位mm

FX-501(P)　FX-502(P)


放大器


FX-501(P)　FX-502(P)
(注1)：仅FX-502(P)配备。
(注2)：FX-501(P)为工作状态指示灯。
(注3)：FX-501(P)为3针，FX-502(P)为4针。

FX-501-C2


放大器


FX-505(P)-C2


放大器


FX-505(P)-C2

CN-73-C□　CN-74-C□


母电缆(另售)


CN-73-C□　CN-74-C□
(注1)：仅CN-74-C□。
(注2)：CN-73-C□为3芯。

CN-71-C□　CN-72-C□

子电缆(另售)

CN-71-C□　CN-72-C□
(注1)：仅CN-72-C□。
(注2)：CN-71-C□为1芯。

MS-DIN-2

放大器安装支架(另售)

MS-DIN-2
材质：SPCC(光泽镀锌)

MS-DIN-E

尾盘(另售)

MS-DIN-E
材质:聚碳酸酯

FT-30

超品质光纤・透过型

FT-30

FT-40

超品质光纤・透过型

FT-40

FT-S20

超品质光纤・透过型

FT-S20

FT-S30

超品质光纤・透过型

FT-S30

FD-30

超品质光纤・透过型

FD-30

FD-40

超品质光纤・透过型

FD-40

FD-60

超品质光纤・透过型

FD-60

FD-S30

超品质光纤・透过型

FD-S30

回路・连接

FX-501

NPN输出型

输入・输出电路图
输入・输出电路图
(注1):单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电
缆的连接器。
(注2):连接5台以上连接器型放大器时，max电流为50mA。
连接图
连接图
(注1):单触式电缆的子电缆不配备褐色导线和蓝色导线。
端子排列图
端子排列图

FX-501P


PNP输出型


输入・输出电路图
输入・输出电路图
(注1):单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电
缆的连接器。
(注2):连接5台以上连接器型放大器时，max电流为50mA。
连接图
连接图
(注1):单触式电缆的子电缆不配备褐色导线和蓝色导线。
端子排列图
端子排列图

FX-502

NPN输出型

输入・输出电路图
输入・输出电路图
(注1):单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电
缆的连接器。
(注2):连接5台以上连接器型放大器时，max电流为25mA。
连接图
连接图
(注1):：单触式电缆的子电缆不配备褐色导线和蓝色导线。
端子配列図

FX-502P


PNP输出型


输入・输出电路图
输入・输出电路图
(注1):单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电
缆的连接器。
(注2):连接5台以上连接器型放大器时，max电流为25mA。
连接图
连接图
(注1):单触式电缆的子电缆不配备褐色导线和蓝色导线。
端子排列图
端子排列图

FX-505-C2

NPN输出型

输入・输出电路图
输入・输出电路图
连接图
连接图

FX-505P-C

PNP输出型

输入・输出电路图
输入・输出电路图
连接图
连接图

检测特性

FT-140

透过型


平行移动特性
FT-140

FT-30

透过型

平行移动特性
FT-30

FT-31

透过型

平行移动特性
FT-31

FT-40


透过型


平行移动特性
FT-40

FT-41


透过型


平行移动特性
FT-41

FT-42


透过型


平行移动特性
FT-42

FT-43


透过型


平行移动特性
FT-43

FD-30


反射型
检测领域特性


水平方向
FD-30
垂直方向
FD-30

FD-31


反射型
检测领域特性


水平方向
FD-31
垂直方向
FD-31

FD-40


反射型
检测领域特性


水平方向
FD-40
垂直方向
FD-40

FD-41


反射型
检测领域特性


水平方向
FD-41
垂直方向
FD-41

FD-60


反射型
检测领域特性


水平方向
FD-60
垂直方向
FD-60

FD-61


反射型
检测领域特性


水平方向
FD-61
垂直方向
FD-61

FD-62


反射型
检测领域特性


水平方向
FD-62
垂直方向
FD-62

光纤一览



使用FX-500时的响应时间。


检测距离的模式H-SPFASTSTDLONGU-LGHYPR
响应时间25μs以下60μs以下250μs以下2ms以下4ms以下24ms以下


光纤产品阵容


■检测距离一览（PDF）下载

关于检测距离一览（PDF）、可以从以下下载。
关于没有列出的机器种类请另外咨询。


关联信息标题语言文件大小更新日期
FX-500 检测距离CN-Simplified1.4MB2015年1月9日


螺母型


■透过型


光纤型号检测距离(mm)
STDHYPRU-LGLONGFASTH-SP
螺母型M3FT-R312701,00058044016055
M4FT-R437203,0001,6001,100430130
FT-R41W8003,2001,8001,400460150
FT-R42W2,2003,600 (注2)3,600 (注2)3,5001,300460

■反射型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
螺母型M3FD-R31G
(生产终止品）		1705303102608527
FD-R35G1304552501856520
FD-R32EG4517011092309
FD-R33EG19844433113
M4FD-R4121071043032010034
(注1):检测距离是相对于标准检测物体(白色无光泽纸)的数值。
(注2):光纤长度将实际检测距离限制在一定范围内。

关于螺母型光纤的详细信息、请访问螺母型光纤产品页面。
请参考螺母型光纤的产品信息页面。
>>点击进入螺母型光纤产品信息页面

返回页首

超品质


■透过型


光纤型号检测距离(mm)
STDHYPRU-LGLONGFASTH-SP
螺纹型M3FT-304001,35081065021075
M4FT-401,2003,600 (注1)2,2001,700530190
圆柱型φ1.5FT-S204001,35081065021075
φ3FT-S301,2003,600 (注1)2,2001,700530190
(注1):光纤长度将实际检测距离限制在一定范围内。

■反射型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
螺纹型M3FD-301606003302508025
M4FD-401606003302508025
M6FD-605201,55090074026090
圆柱型φ3FD-S301606003302508025
(注1):检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于超品质光纤的详细信息、请访问超品质光纤产品页面
>>点击进入超品质光纤产品信息页面

返回页首

螺纹型


■透过型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
螺纹型M3FT-313151,35077055021070
FT-31W26099059044015053
FT-323,0003,600 (注2)3,600 (注2)3,600 (注2)1,600580
M4 FT-431,4003,600 (注2)2,8002,100770240
FT-421,1303,600 (注2)2,0501,600530190
FT-42W8003,3001,9001,400490160
FT-45X1,2001,600 (注2)1,600 (注2)1,600 (注2)630200
弯头型FT-R409303,600 (注2)1,7501,500500160
M14长距离FT-14019,600 (注2)19,600 (注2)19,600 (注2)19,600 (注2)16,0006,300
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
螺纹型M3 FD-311255152902208025
FD-31W803301801404512
FD-32G2006503802709527
FD-32GX20063041036010030
FD-34G903301851354915
细FD-EG3048170130110309
FD-EG3120854535123.5
M4FD-411255152902208025
FD-41W27090063043015045
FD-42G2006503802709527
FD-42GW
(生产终止品）		1506703402809025
M6 FD-625201,5001,000940340110
FD-614501,40084067020070
FD-61W27090063043015045
FD-61G
(生产终止品)		4201,10080065020060
FD-64X28067050041016050
弯头型FD-R602901,10060055019065
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于螺纹型光纤的详细信息、请访问螺纹型光纤产品页面
>>点击进入螺纹型光纤产品信息页面

返回页首

圆柱型


■透过型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
圆柱型φ1FT-S11903502101606019
φ1.5FT-S213151,35077055021070
FT-S21W26099059044015053
FT-S224501,50092073025090
φ2.5FT-S323,1003,600 (注2)3,600 (注2)3,600 (注2)1,800600
φ3FT-S31W8003,3001,9001,400490160
细φ3FT-E131552302482
FT-E23752701601254213
侧视界型φ4FT-V403,5003,600 (注2)3,600 (注2)3,600 (注2)2,400850
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
圆柱型φ1.5FD-S21
(生产终止品)		801901301103711
FD-S23461309046207
φ3FD-S32420120079066022075
FD-S32W27090063043015045
FD-S311255152902208025
FD-S33GW1506703402809025
FD-S34G903301851354915
细φ1.5FD-E131250292572
φ3FD-E235517012080309
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于圆柱型光纤的详细信息、请访问圆柱型光纤产品页面
>>点击进入圆柱型光纤产品信息页面

返回页首

套筒


■透过型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
螺纹型M3FT-31S3151,22074055019563
M4FT-42S1,1303,600 (注2)2,0501,600530190
圆柱型细φ3FT-E131552302482
FT-E23752701601254213
侧视界型φ2FT-V234501,8001,00088028090
FT-V2524090055048014045
FT-V24W1103802302006020
φ2.5FT-V306802,2001,2001,000340100
max(注1):自由裁切型的光纤，根据末端部分的处理检测距离会缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
螺纹型细M3FD-EG30S5017011080309
M4FD-41S1255152902208025
FD-41SW803301801404512
M6FD-61S4201,20079066022075
圆柱型细φ1.5FD-E131250292572
φ3FD-E235517012080309
侧视界型φ3FD-V30652401301203514
FD-V30W20804030102
φ5FD-V501203702202107525
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于套筒光纤的详细信息、请访问套筒光纤产品页面
>>点击进入套筒光纤产品信息页面

返回页首

扁平型


■透过型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
扁平型 FT-Z30H3,5003,600 (注2)3,600 (注2)3,600 (注2)2,600810
FT-Z30HW3,5003,600 (注2)3,600 (注2)3,600 (注2)2,600810
FT-Z30E3,5003,600 (注2)3,600 (注2)3,600 (注2)2,400740
FT-Z30EW3,4003,600 (注2)3,600 (注2)3,600 (注2)2,000630
FT-Z302,1003,600 (注2)3,600 (注2)3,600 (注2)1,200410
FT-Z30W1,5003,600 (注2)3,3003,2001,000280
带光纤FT-Z20W6201,600 (注2)1,5001,100420130
FT-Z20HBW2601,10067057018055
FT-Z40W1,5003,600 (注2)3,3002,300900290
FT-Z40HBW8003,3001,9001,400490160
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
方型带光纤FD-Z20W1～652601501302～455～13
FD-Z20HBW2～851～3401～2101～1802～553～15
FD-Z40W1907904403901～1202～35
FD-Z40HBW2607605404701～1602～50
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于扁平型光纤的详细信息、请访问扁平型光纤产品页面
>>点击进入扁平型光纤产品信息页面

返回页首

狭光


■透过型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
狭光 FT-KS403,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)1,200
侧视界型FT-KV403,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,100940
FT-KV40H13,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)2,780930
FT-KV40W3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,100940
FT-KV267102,5001,6001,200440160
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

■回归反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
带偏极滤光器FR-Z50HW100-990100～1,900100～1,400100～1,200100～780100～490
晶片定位FR-KZ22E15～31015～57015～46015～41015～22015～100
狭光顶端ONFR-KZ50H20～30020～1,00020～80020～40020～20020～200
侧面ONFR-KZ50E20～30020～1,00020～80020～40020～20020～200
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离表示产品附带的反射镜的可设范围。检测物体的检测距离也可为反射镜可设范围以下。

■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
超距離FD-Z50HW10～65010～2,50010～1,10010～1,00010～41015～130
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于狭光光纤的详细信息、请访问狭光光纤产品页面。
>>点击进入狭光光纤产品信息页面

返回页首

区域


■透过型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
宽光带型FT-A323,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)2,100
FT-A32W3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,000
FT-A113,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)1,100
FT-A11W3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)1,300
阵列型FT-AL058602,3001,5501,500500170
(注1):自由裁切型的光纤，根据末端部分的处理检测距离可缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
宽光带型FD-A16200-20020014075
阵列型FD-AL11
(生产终止品)		32067053051018050
FD-AL1227067053042015050
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于区域光纤的详细信息、请访问区域光纤产品页面。
>>点击进入区域光纤产品信息页面

返回页首

限定反射型


■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
玻璃电路板检测FD-L32H0～560～1100～870～741～38-
FD-L30A0～430～430～430～430～420～29
FD-L31A4～333～354～334～334～325～25
FD-L22A
(生产终止品)		0～240～310～280～270～240～18
FD-L24A0～230～310～280～260～220～18
FD-L23
(生产终止品)		0～290～300～300～300～281.5～24
FD-L250～290～300～300～300～282～23
FD-L110～9.50～11.50～10.50～100～90～8
FD-L100～50～60～5.50～5.50～4.50～4
FD-L211.5～161～191～181～182～153～12
FD-L21W3～141.5～152～152～154～146.5～10
通用FD-L20H0～230～450～350～322～155～9
超小型FD-L12W0～80～140～12.50～120.5～70.5～4
FD-L13H10～40～50～4.50～40～3.50～2
(注1):检测距离是针对透明玻璃电路板100×100×t0.7mm（FD-L32H为R端面，FD-L21及FD-L21W为t2mm，FD-L13H1为50×50mm）［FD-L20H为白色哑光纸，FD-L10为硅晶圆100×100mm］所测得的值。
(注2):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。

关于限定反射型光纤的详细信息、请访问限定反射型光纤产品页面。
>>点击进入限定反射型光纤产品信息页面

返回页首

回归反射型


■回归反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
带偏极滤光器FR-Z50HW100～990100～1,900100～1,400100～1,200100～780100～490
晶片定位FR-KZ22E15～31015～57015～46015～41015～22015～100
狭光顶端ONFR-KZ50H20～30020～1,00020～80020～40020～20020～200
侧面ONFR-KZ50E20～30020～1,00020～80020～40020～20020～200
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):检测距离表示产品附带的反射镜的可设范围。检测物体的检测距离也可为反射镜可设范围以下。

关于回归反射型光纤的详细信息、请访问回归反射型光纤产品页面。
>>点击进入回归反射型光纤产品信息页面

返回页首

耐化学品


■透过型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
耐化学品FT-Z802Y3,1003,600 (注2)3,600 (注2)3,600 (注2)1,900470
FT-HL80Y3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)2,300740
FT-L80Y3,600 (注2)3,600 (注2)3,600 (注2)3,600 (注2)2,800920
FT-V80Y1,3003,600 (注2)2,8002,200800240
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

关于耐化学品光纤的详细信息、请访问耐化学品光纤产品页面。
>>点击进入耐化学品光纤产品信息页面

返回页首

耐热


■透过型


种类耐热温度光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
耐热350℃FT-H35-M24301,20088067025080
FT-H35-M2S64301,20088067025080
200℃FT-H20W-M14701,600 (注2)1,00084030090
FT-H20-M15401,600 (注2)1,300960330110
130℃FT-H13-FM27003,3001,9001,300410140
耐热・接头200℃FT-H20-J20-S4701,6001,00079030090
FT-H20-J30-S4701,6001,00079030090
FT-H20-J50-S4701,6001,00079030090
FT-H20-VJ50-S6002,1001,300980390120
FT-H20-VJ80-S6002,1001,300980390120
(注1):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。
(注2):光纤长度将实际检测距离限制在一定范围内。

■反射型


种类耐热温度光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
耐热螺纹型350℃FD-H35-M226072054046015045
FD-H35-M2S626072054046015045
FD-H35-20S26084055044014045
200℃FD-H20-M133084055050020055
FD-H20-2123077050038013045
130℃FD-H13-FM235088064060020065
限定反射型
玻璃电路板检测		300℃FD-H30-L320～170～400～300～250～121.5～6
250℃FD-H25-L431.5～261～311～301～281.5～242～18
FD-H25-L455～424～43.54～434.5～435～406.5～34
180℃FD-H18-L310～160～600～320～240～132～6.5
(注1):检测距离是相对于白色无光泽纸(FD-H30-L32、FD-H18-L31 ：相对于玻璃电路板50×50mm，FD-H25-L43、FD-H25-L45 ：相对于透明玻璃电路板100×100×t 0.7mm)的数值。
(注2):自由裁切型的光纤，根据末端部分的处理检测距离max会缩短20%，敬请注意。

关于耐热光纤的详细信息、请访问耐真空光纤产品页面。
>>点击进入耐热光纤产品信息页面

返回页首

单触式安装
耐真空


■透过型


光纤型号检测距离(mm) (注1)
HYPRU-LGLONGSTDFASTH-SP
耐真空透过型FT-40V1,00059047027016055
(注2):大气侧光纤FT-J9(另售)为自由裁切。自由裁切型的光纤，根据末端部分的处理检测距离会缩短20%，敬请注意。

■反射型


光纤型号检测距离(mm) (注1)(注2)
HYPRU-LGLONGSTDFASTH-SP
耐真空长距离反射型FD-KZ50V5～50010～34015～27020～20020～12020～45
限定反射型FD-L10V0～180～120～100～80～5.51.5～3
(注1):检测距离是指相对透明玻璃板100×100×t 0.7mm的数值。
(注2):大气侧光纤FT-J9(另售)为自由裁切。自由裁切型的光纤，根据末端部分的处理检测距离会缩短20%，敬请注意。

关于单触式安装 耐真空光纤的详细信息、请访问单触式安装 耐真空光纤的产品页面。
请参考单触式安装 耐真空光纤的产品信息页面。
>>单触式安装 耐真空光纤产品信息页面

返回页首

耐真空


■透过型


光纤型号检测距离(mm)
STDHYPRU-LGLONGFASTH-SP
耐真空透过型FT-H30-M1V-S2701,00059047016055

■反射型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
耐真空反射型FD-H30-KZ1V-S20～2005～50010～34015～27020～12020～45
限定反射型FD-H30-L32V-S0～80～180～120～100～5.51.5～3
(注1):检测距离为相对于透明玻璃板100×100×t 0.7mm的数值。

关于耐真空光纤的详细信息、请访问耐真空光纤产品页面。
>>点击进入耐真空光纤产品信息页面

返回页首

特殊形状光纤


光纤型号检测距离(mm)
HYPRU-LGLONGSTDFASTH-SP
耐真空耐热U型FT-PK40H15（固定）5（固定）5（固定）5（固定）5（固定）5（固定）

（注1）：请注意，根据末端处理的不同，自由裁切光纤的检测距离可缩短20%

关于特殊形状光纤的相关信息。请访问特殊形状光纤产品页面。
>>点击进入“特殊形状光纤”产品信息页面

返回页首

生产终止品



无金属


■透过型


光纤型号检测距离(mm) (注1)
STDHYPRU-LGLONGFASTH-SP
螺纹型M4FT-411,1003,3002,0001,550445150
(注1):自由裁切型的光纤，根据末端部分的处理检测距离会缩短20%，敬请注意。

■反射型


光纤型号检测距离(mm) (注1)(注2)
STDHYPRU-LGLONGFASTH-SP
螺纹型M4FD-G401405503302708027
M6FD-G604201,40080065020060
(注1):自由裁切型的光纤，根据末端部分的处理检测距离会缩短20%，敬请注意。
(注2):检测距离是相对于白色无光泽纸的数值。

关于无金属型光纤的详细信息、请访问耐真空光纤产品页面。
>>点击进入无金属型光纤产品信息页面

使用注意事项



  • 请勿将本产品作为保障人身安全的检测装置使用。
  • 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI 以及IEC 等各国有关人身安全保障的法律和标准的产品。


配线



  • 请务必在切断电源的状态下进行配线作业和安装作业。
  • 外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
  • 负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。
  • 请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。
  • 请确认电源的波动，以免电源输入超过额定范围。
  • 使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
  • 在本产品安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
  • 电缆请务必使用单触式电缆(另售)。此外，延长电缆时，可通过截面积为0.3mm2以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。
  • 请勿对电缆及光纤的引出部施加强行弯曲或拉曳等应力。
  • 如果您需要符合 UL/c-UL认证，请使用符合 CLASS 2标准的电源装置。

其它

  • 本产品为在工业环境下使用所开发，生产的产品。
  • 较强的电磁场内，可能无法充分发挥性能。
  • 反应时间设定的U-LG、HYPR与其它模式相比，灵敏度较高，因此容易受外来干扰的影响。请确认使用环境后再进行使用。
  • 使用时，请避开电源接通时的过渡状态(H-SP、FAST、STD：0.5s、LONG、U-LG、HYPR：1s)。
  • 请勿在室外使用。
  • 请勿在蒸气、灰尘等较多的场所使用。
  • 请勿使产品和稀释剂等有机溶剂或强酸、碱、油以及油脂直接接触。
  • 不能在具有可燃性、爆炸性的气体环境中使用。
  • 切勿对产品进行分解、擅自维修或改造。
  • 本产品采用EEPROM。EEPROM有使用寿命，不可进行超过100万次以上的教导。
