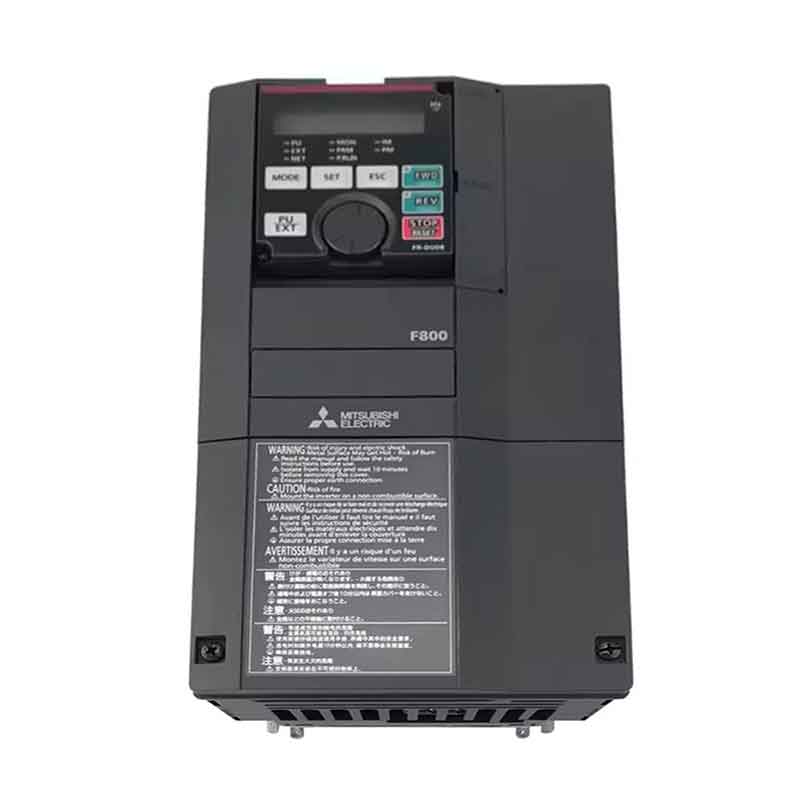

三菱变频器FR-F840-03250-2-60：132kW/160kW 风机水泵专用大功率变频调速器节能驱动方案
三菱FR-F840-03250-2-60属于三菱电机FR-F800系列400V级高性能通用变频器，适配132kW三相电机，专为风机、水泵、压缩机等流体类负载设计，凭借先进的最佳励磁控制技术和多重节能功能，在工业节能改造领域具有显著优势。
产品参数
产品详情
型号解读与核心参数
型号FR-F840-03250-2-60各部分含义如下：
- FR-F840：FR-F800系列，三相400V级标准型变频器
- 03250：对应132kW电机容量（LD轻载额定）
- 2：三相400V电压等级
- 60：50/60Hz通用，带基板涂层，标准EMC设计
"三菱变频器FR-F840-03250-2-60参数规格"
"三菱FR-F840变频器选型与技术特点"
"三菱FR-F800系列变频器应用与故障排查"
三菱高性能通用变频器FR-F840-01800-2-60(J)全新现货供应-机电之家网三菱高性能通用变频器FR-F840-01800-2-60(J…
日本三菱F800变频器FR-F840-03250-2-60 - 阿仪网日本三菱F800变频器FR-F840-03250-2-60 - …
Mitsubishi Electric FR F800 FR F806 User Manual PDF | ManualsnetMitsubishi Electric FR F800 FR F806 User M…
三菱FR-F840-00083-2-60三相400V驱动变频器
三菱变频器FR-F840-03250-2-60：132kW大功率风机水泵节能驱动方案
三菱FR-F840-03250-2-60属于三菱电机FR-F800系列400V级高性能通用变频器，适配132kW三相电机，专为风机、水泵、压缩机等流体类负载设计，凭借先进的励磁控制技术和多重节能功能，在工业节能改造领域具有优势。
型号解读与核心参数
型号FR-F840-03250-2-60各部分含义如下：
FR-F840：FR-F800系列，三相400V级标准型变频器
03250：对应132kW电机容量（LD轻载额定）
2：三相400V电压等级
60：50/60Hz通用，带基板涂层，标准EMC设计
核心电气参数：
参数项
规格
输入电压
三相AC 380~500V（允许波动323~550V）
适配电机
132kW（LD轻载）/ 132kW（SLD超轻载）
输出频率
0.2~590Hz
控制方式
V/F控制、无传感器矢量控制、磁通矢量控制
冷却方式
强制风冷
防护等级
IP00（柜内安装）
过载能力
LD模式：120%/60s、150%/3s；SLD模式：110%/60s、120%/3s
核心技术优势
高效节能
FR-F840系列搭载新开发的先进励磁控制技术（AOEC），在保持电机高效率的同时提供更大的启动转矩。针对风机、水泵这类变转矩负载，相比传统风门、阀门调节方式，节能率可达10%~30%。
风机水泵专用功能
多重额定选择：可根据负载特性选择LD（轻载）或SLD（超轻载）两种额定模式，匹配不同工况
PID多重环路控制：内置增强型PID控制器，可同时控制电机和外部设备（如阀门、压力传感器），省去外部控制器成本
多泵循环功能：单台变频器通过PID控制4台并联水泵，自动轮换运行，平衡设备磨损
防泵阻塞功能：电机反复正反转和停止，可清除泵叶轮和风机中的异物
兼容性与控制灵活性
支持三菱及其他厂商的感应电机和永磁同步电机（PM电机），通过PM电机自动调谐功能实现无传感器状态下的高性能驱动。控制模式涵盖V/F控制、无传感器矢量控制和磁通矢量控制，低频运行时仍能保持稳定转矩输出。
安全防护与维护便捷
追踪功能（Trace）：保护动作前的运行状态自动存储至内置RAM，通过USB闪存导出数据后可用FR Configurator2软件进行远程故障分析，大幅缩短排查时间
参数复制：使用通用USB闪存即可完成参数上传与下载，多台设备调试时效率高
长寿命设计：冷却风扇和主回路电容设计寿命达10年（环境温度40℃条件下），降低维护成本
内置EMC滤波器：有效减少电磁噪声干扰，符合工业电磁兼容性要求
安全停止功能（STO）：符合EN ISO 13849-1 PLd/Cat.3和EN 61508 SIL2安全标准
典型应用场景
暖通空调系统：控制大型风机转速，根据温度动态调节送风量，节能率可达20%~30%
水处理行业：调节大流量水泵，匹配用水需求变化，避免"大马拉小车"
工业压缩空气系统：控制空压机变频运行，减少频繁启停造成的能耗浪费
化工行业：驱动物料输送泵、搅拌设备等，保障稳定运行
选型与使用建议
FR-F840-03250-2-60属于大功率机型，选型时需注意：
1. 负载匹配：该型号为轻载型（LD/SLD），适合风机、水泵等平方转矩负载，不适用于恒功率负载（如卷绕机）
2. 安装环境：防护等级IP00，必须安装在电气柜内，确保良好通风散热
3. 输入电抗器：建议搭配输入电抗器使用，优化电能质量，降低谐波对电网的影响
4. 参数设置：初次使用建议通过FR Configurator2软件进行离线自调整，优化电机控制性能
常见故障排查
故障代码
含义
处理措施
E.OC1
加速时过电流
检查电机接线、延长加速时间、检查负载
E.OV3
减速时再生过电压
延长减速时间、必要时加装制动单元
E.THM
电机过负荷
减轻负荷、确认Pr.71电机类型设置
E.FIN
散热片过热
检查冷却风扇、清洁散热片、降低环境温度
E.LF
输出缺相
检查U/V/W接线、确认Pr.251设置
总结
三菱FR-F840-03250-2-60作为FR-F800系列中的132kW大功率机型，凭借先进的节能技术、丰富的风机水泵专用功能以及故障诊断系统，在大型流体设备驱动领域具有突出竞争力。对于正在进行节能改造或新建项目的工业企业而言，该型号是兼顾性能、可靠性和经济性的优选方案。
