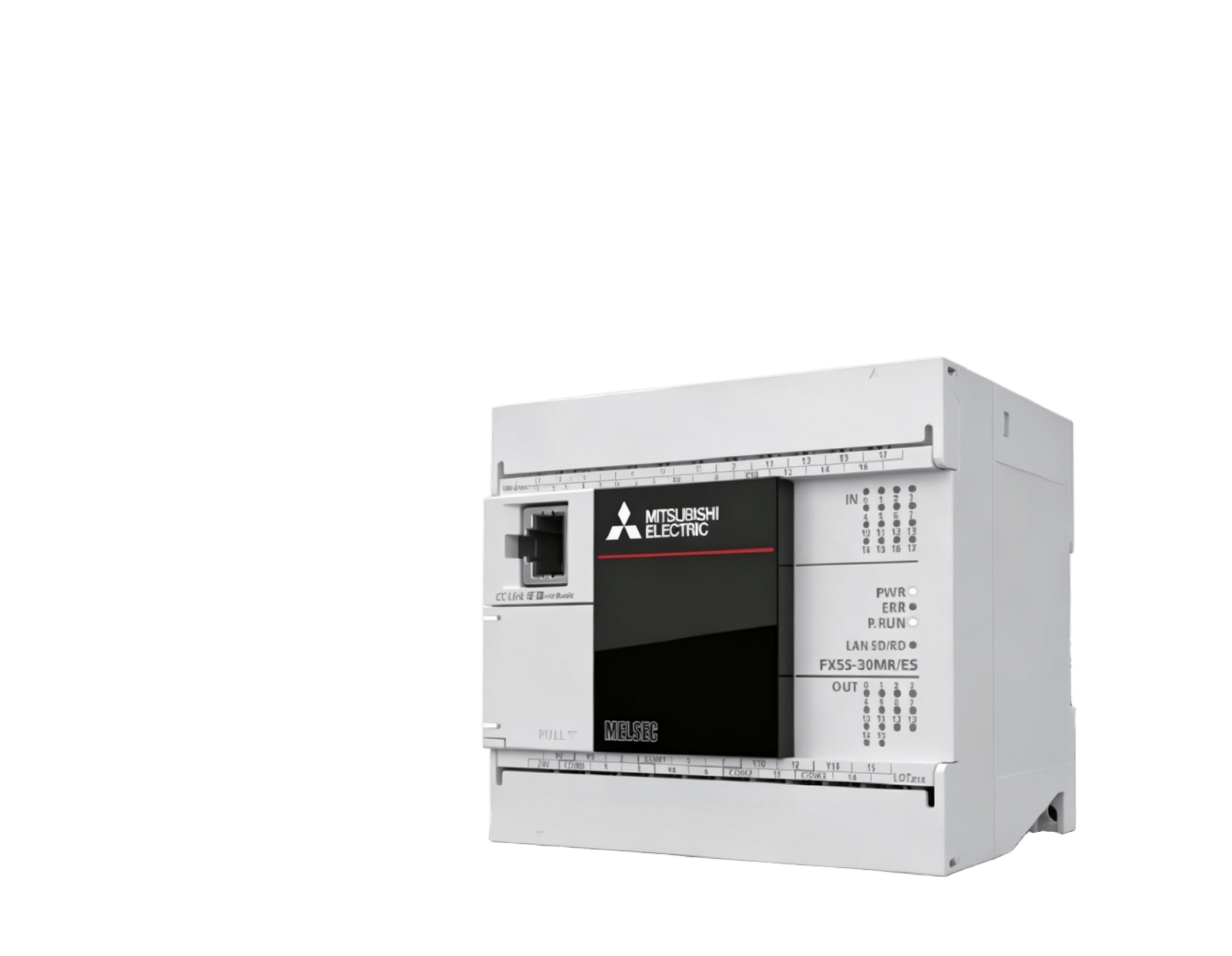

FX5S系列PLC

FX5S系列PLC为紧凑型，内置以太网端口。具有高性价比的MELSEC iQ-F系列不仅简单易用、基本性能强大，而且机型选择理简单、条件轻松。

一、产品型号

FX3S-30MR/ES、FX3S-30MT/ES、FX3S-30MT/ESS、

FX3S-40MR/ES、FX3S-40MT/ES、FX3S-40MT/ESS、

FX3S-60MR/ES、FX3S-60MT/ES、FX3S-60MT/ESS、

FX3S-80MR/ES、FX3S-80MT/ES、FX3S-80MT/ESS

FX5-SDCD SD存储卡模块

二、便捷功能

1、完善的基本性能

指令处理时间84ns、48K步、无需电池、I/O可至80点、定位4轴(100kHz) 高速计数器8ch(100kHz、10kHz,合计8ch)

2、通信接口

内置以太网，支持CC-Link IE现场网格Basic，强化了与三菱电机FA设备和各合作厂商的联动。此外，还内置了可用于编程的USB(Mini-B)连接器。

3、小型loT

. 装置和设备实现loT所需的通信功能和维护保养功能均已内置CPU之中。

. 此外，loT功能(数据收集和远程监视等)还可以坦步扩展，增加SD存储卡模块。

4、无需程序，即可和其它公司的可编程控制器进行通信，只需要设定参数，即可获得软元件数据，系统改造更轻松。

5、从远程办公室可确认现场状况

. 数据记录功能

可以保存为CSV文件格式，使用Execl轻松管理数据。

. 文件传送功能(FTP服务器/FTP客户端)

支持随时收集文件的FTP服务器功能，及通过计算机上传数据的FTP客户端功能。

. Web服务器功能

无需专用工具，只需要平板电脑等即可确认工厂设备的远行情况。

此外，还可以制作客户专用的"用户网页"。

6、调试更轻松

. 数据流分析功能

通过可视化方式显示影响分析对象软元件/标签的程序，有助于在出错发生时分析原因。

. 实时监视功能

. 存储器转储功能

只要将触发器的触发条件设定为在出错发生时成立。

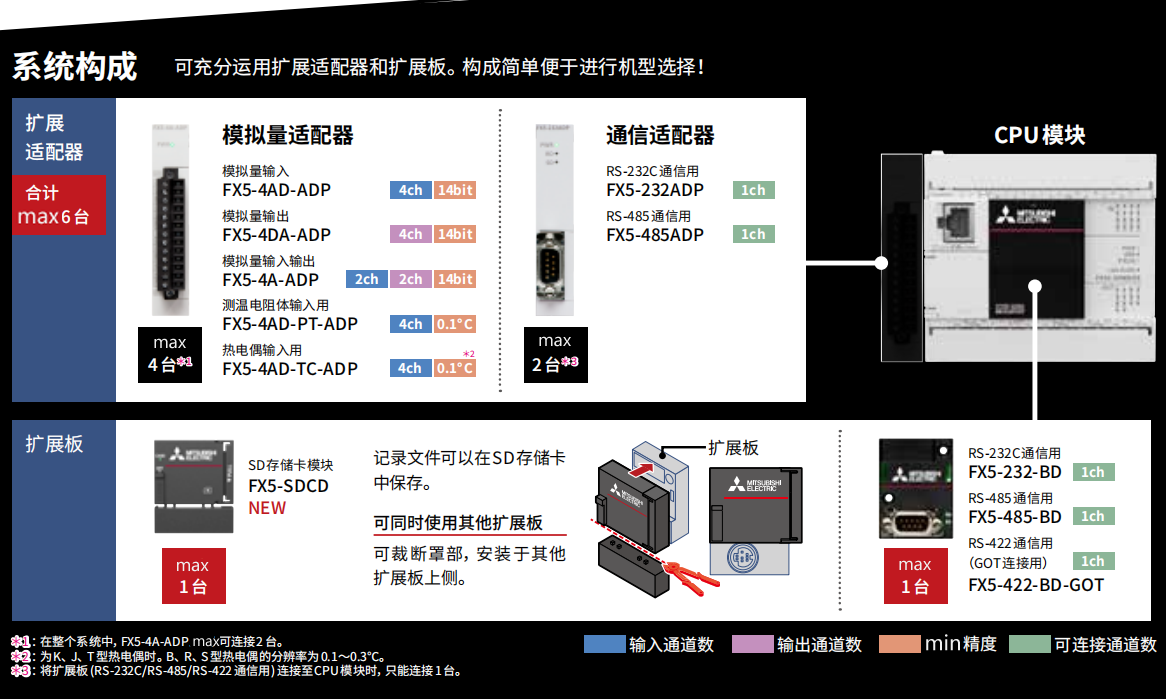

三、系统构成

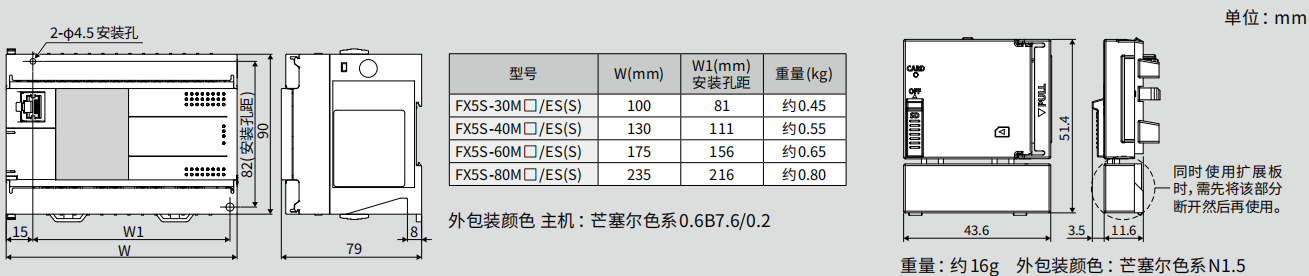

四、外形尺寸

五、产品规格参数

1、电源规格

.额定电压：AC100~240V

.电压变动范围：AC85~264V

.额定频率：50/60Hz

.允许瞬时掉电时间：不超过10ms

.电源保险丝：250V 3.15A延时保险丝

.消耗功率： 28W(30点)、30W(40点)、33W(60点)、36W(80点)

.浪涌电流：＊大不超过30A 5ms/AC100V、50A 5ms/AC200V

.供给电源容量：400mA

2、输入规格

.输入点数：16(30M)、24(40M)、36(60M)、48(80M)

.输入信号电压：DC24V(+20%,-15%)

.输入阻抗：X0~X7 4.3k欧，X10及以后 5.6k欧

.输入信号电流：X0~X7 5.1mA/DC24V，X10及以后 4mA/DC24

.输入ON灵敏度电流：X0~X7 3.5mA及以上，X10及以后 3mA及以上

.输入OFF灵敏度电流：1.5mA及以下

.输入响应时间：

X0、X1、X3、X4

ON时：5μs或以下

OFF时：5μs或以下

X2、X5、X6、X7

ON时：30μs或以下

OFF时：50μs或以下

X10~X17

ON时：50μs或以下

OFF时：150μs或以下

X20及以后

ON时：约10ms

OFF时：约10ms

.输入信号形式(输入传感器形式)

无电压触点输入

漏型：NPN集电极开路型晶体管

源型：PNP集电极开路型晶体管

.输入动作显示：输入ON时LED灯亮

3、输出规格

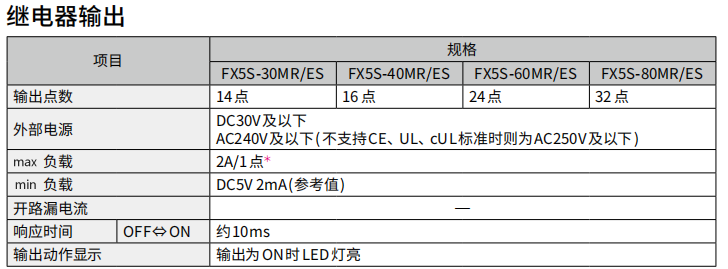

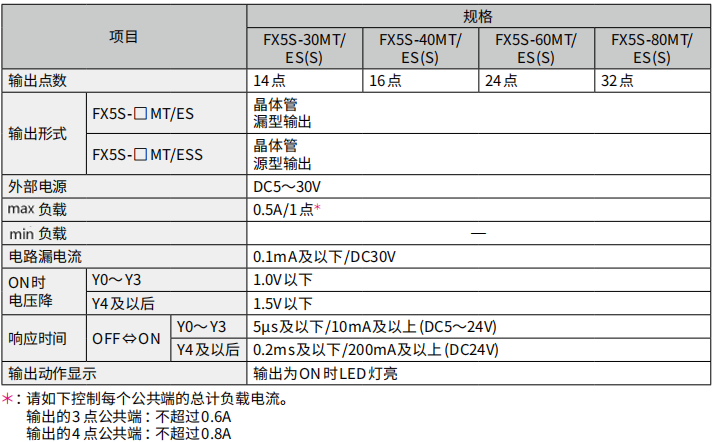

晶体管输出
