三菱张力控制器LE7-40GU-L（替代LE-40MTA-E|LE-40MTB-E|LE-30CTN|LE-30CTA）

三菱新型张力控制器LE7-40GU-L功能升级，可替代LE-40MTA-E|LE-40MTB-E|LE-30CTN|LE-30CTA

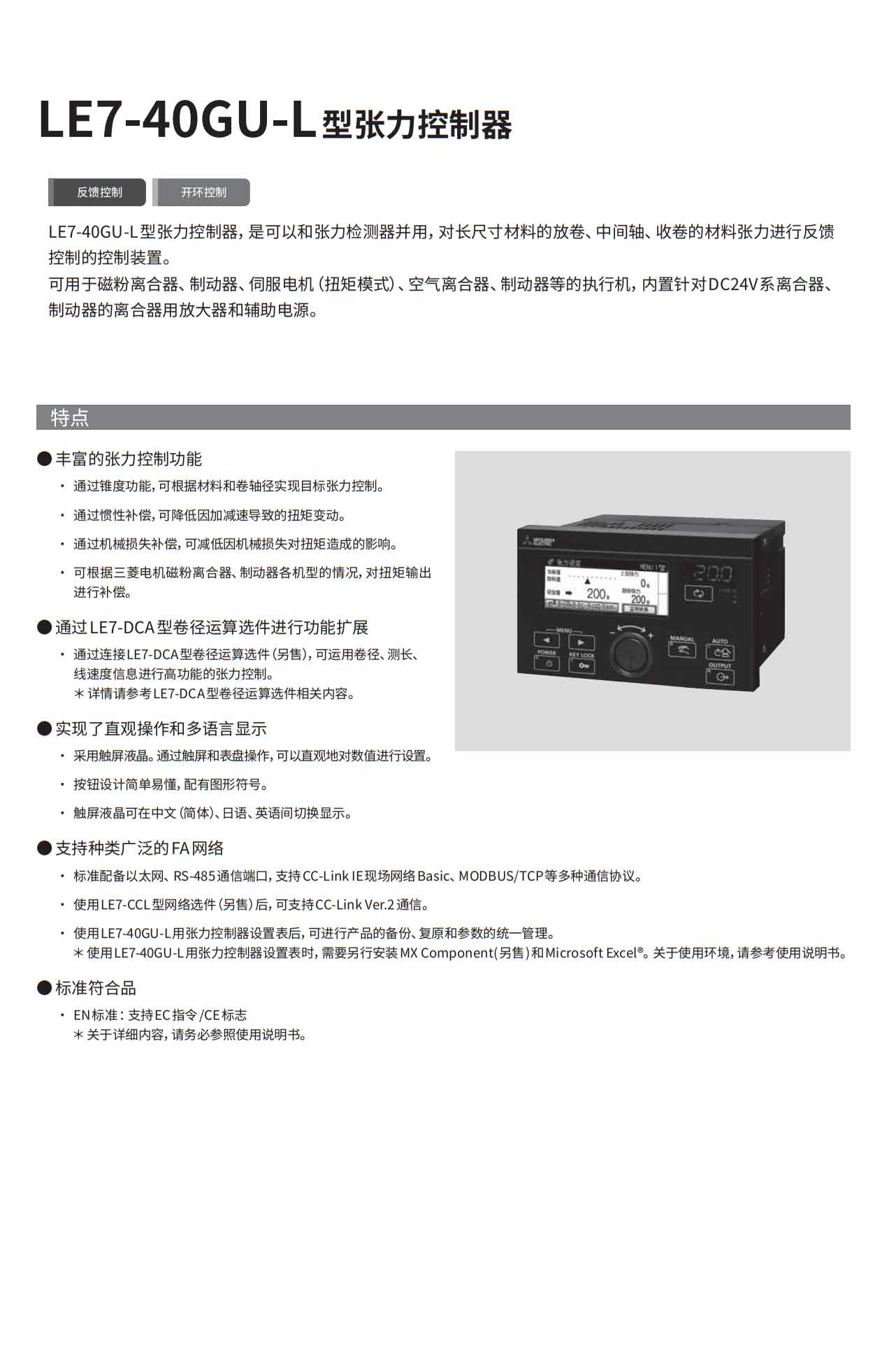

一、产品定位

LE7-40GU-L是三菱电机新一代全合一型张力控制器，用于长材（纸、膜、金属带、线材）放卷 / 中间 / 收卷的全自动张力控制，直接替代老款 LE-40MT、LE-30CT 系列

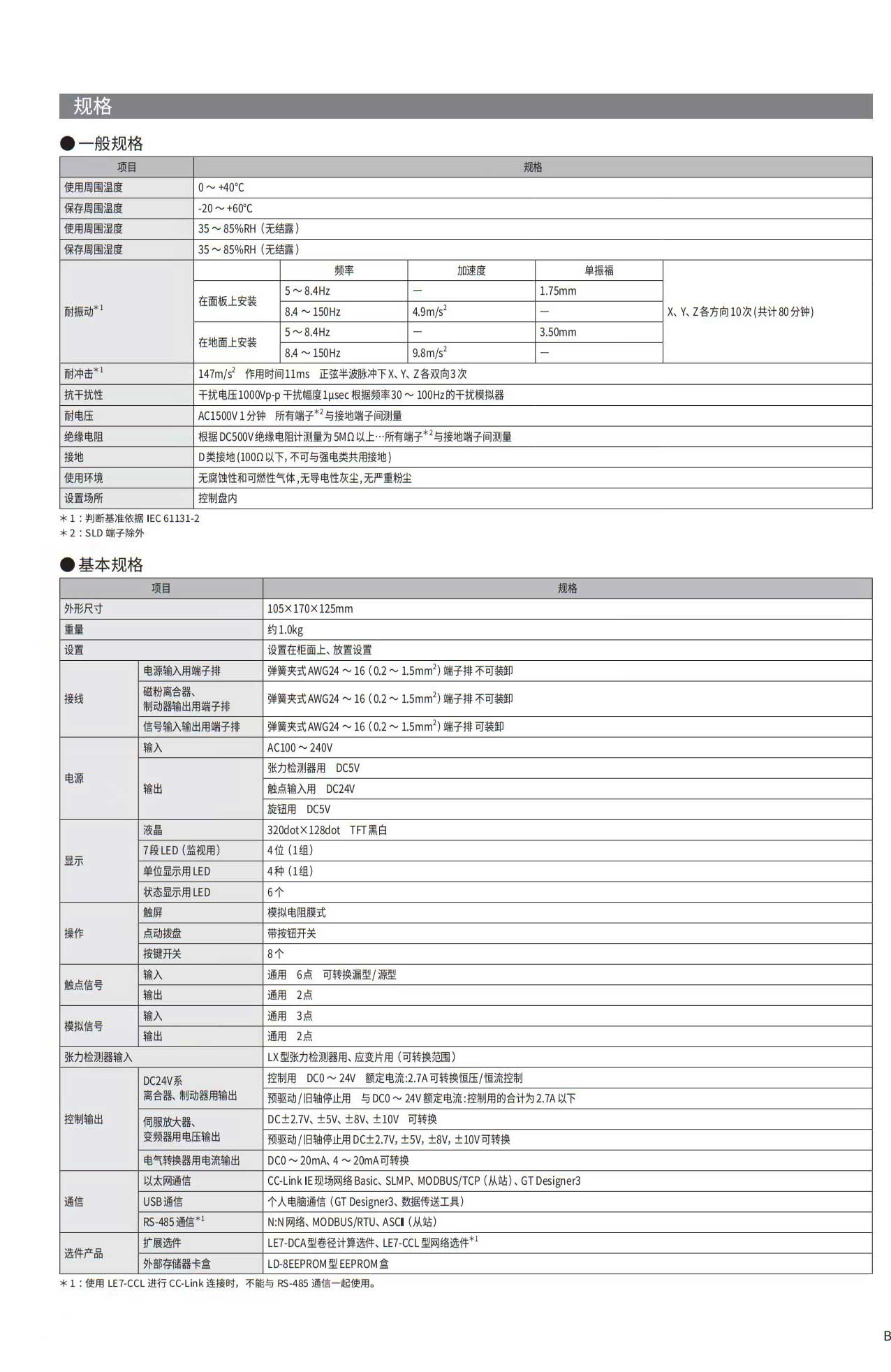

二、核心硬件与规格

供电：AC 100–240V 宽幅输入

输出：内置DC24V/5V辅助电源与磁粉离合器专用放大器，可直驱磁粉离合 / 制动器、伺服（扭矩模式）、气动离合 / 制动器

尺寸 / 重量：105×170×125mm，约 1.0kg；面板安装，兼容老开孔（配支架 LE7-ATT）

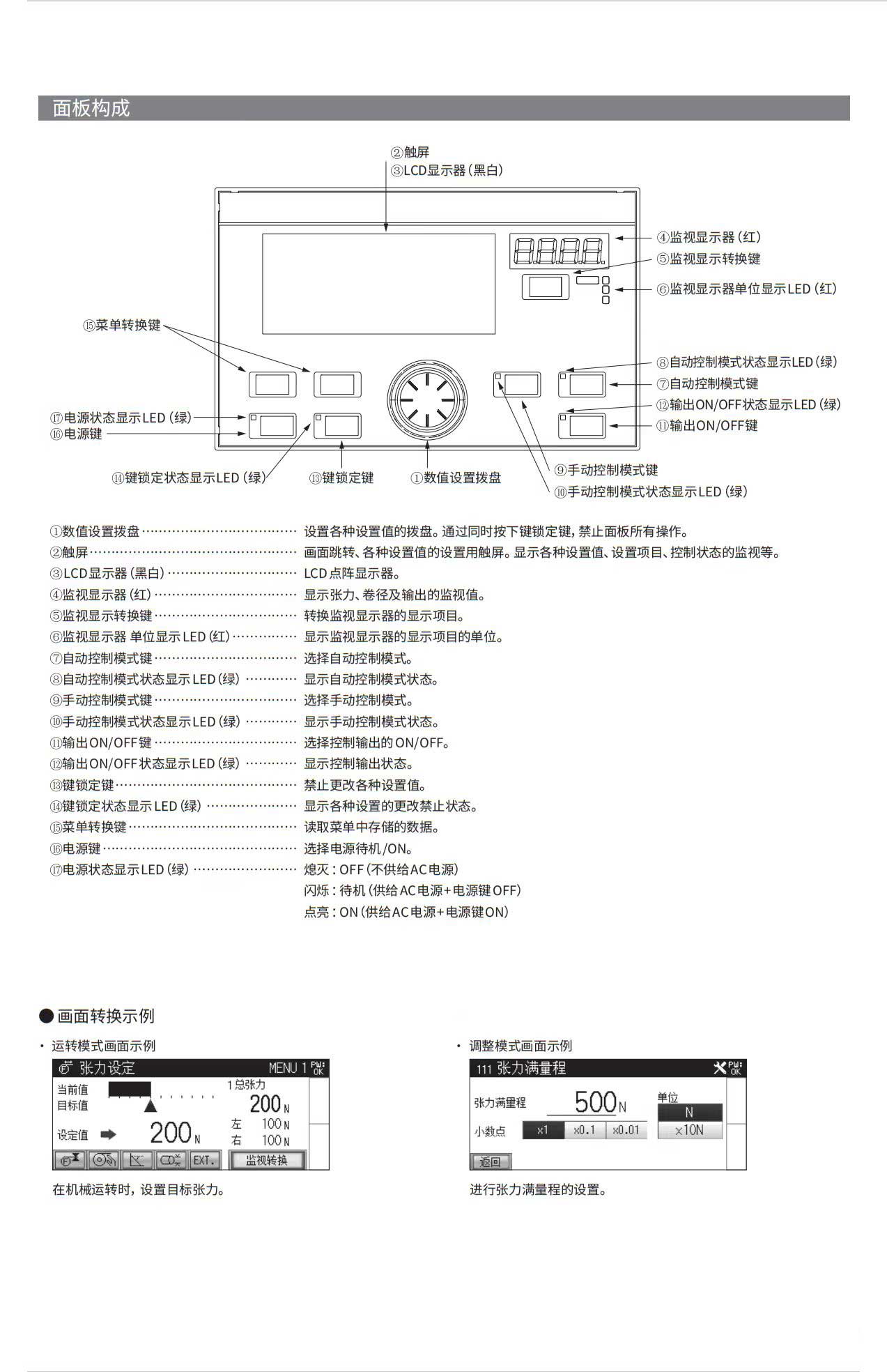

显示：触控 LCD，中 / 英 / 日多语言切换

三、核心控制功能

控制模式（标配 + 选件）

标配：反馈控制（接 LX7‑F/LX‑TD 张力检测器）三菱電機 Mitsubishi Electric

选件 LE7‑DCA：卷径计算 + 前馈 / 反馈复合控制 + 开环控制，高速稳定

锥度控制：8 点折线锥度，适配材料与卷径精细调节

磁粉控制优化：恒压 / 恒流切换；10 点非线性校正，匹配三菱磁粉离合 / 制动器特性

惯性补偿：自动计算惯性补偿增益，抑制加减速张力波动

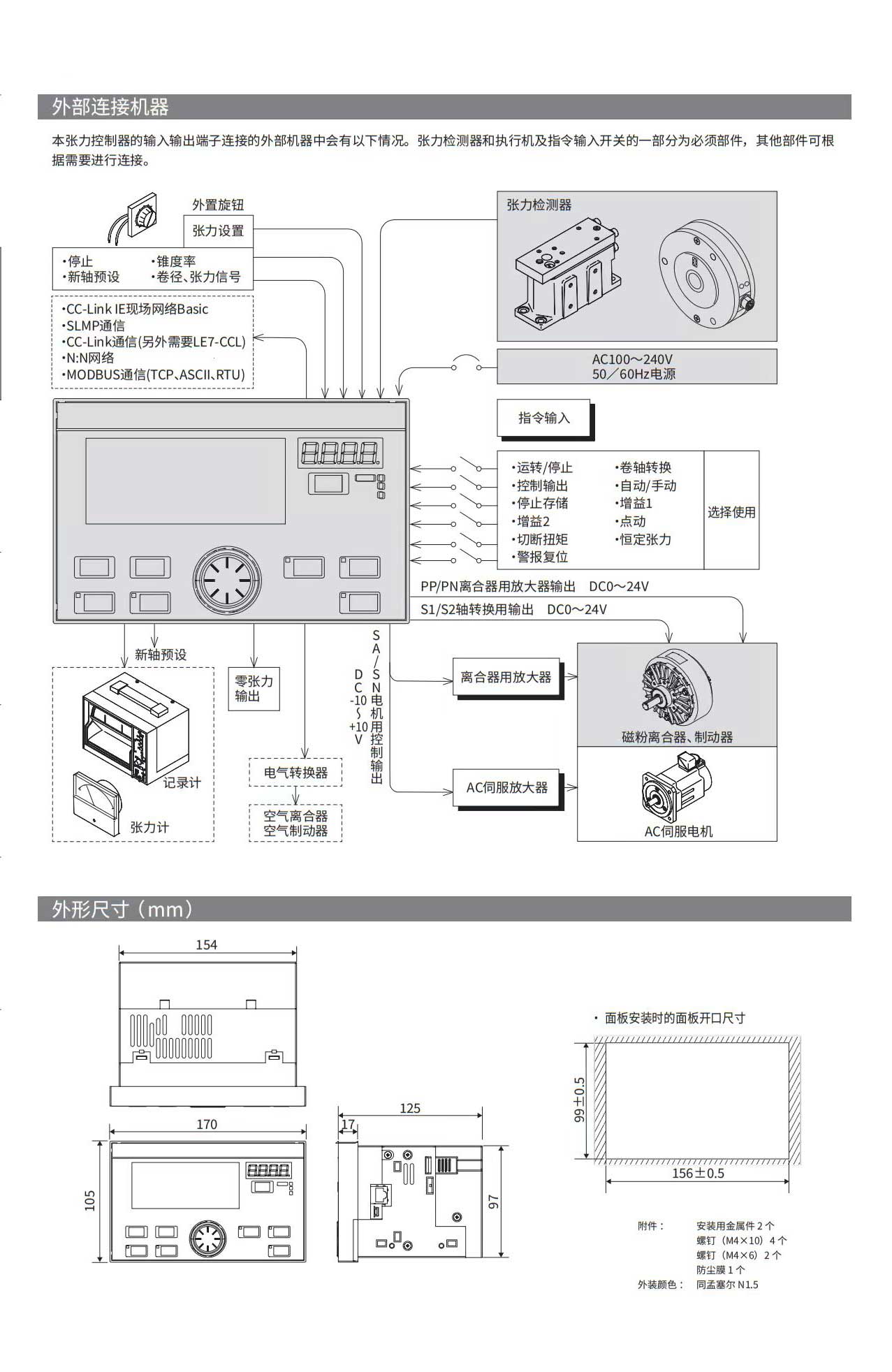

四、通信与扩展（选件 LE7‑CCL）

CC‑Link IE Basic、MODBUS TCP/RTU/ASCII、SLMP、RS‑485（N:N 网络），适配三菱 PLC 与上位系统

五、关键优势

一体化设计：内置放大器与电源，无需额外功放，节省空间与成本

高精度高响应：复合控制 + 惯性补偿，张力波动≤±1%

易替换：兼容老款开孔与程序，直接替换 LE‑40MT/LE‑30CT三菱电机 Mitsubishi Electric

国际认证：CE/KC，适配海外设备三菱电机 Mitsubishi Electric

六、典型应用

造纸、印刷、包装、薄膜、金属加工、线缆等卷绕设备

放卷→中间牵引→收卷全流程张力稳定控制

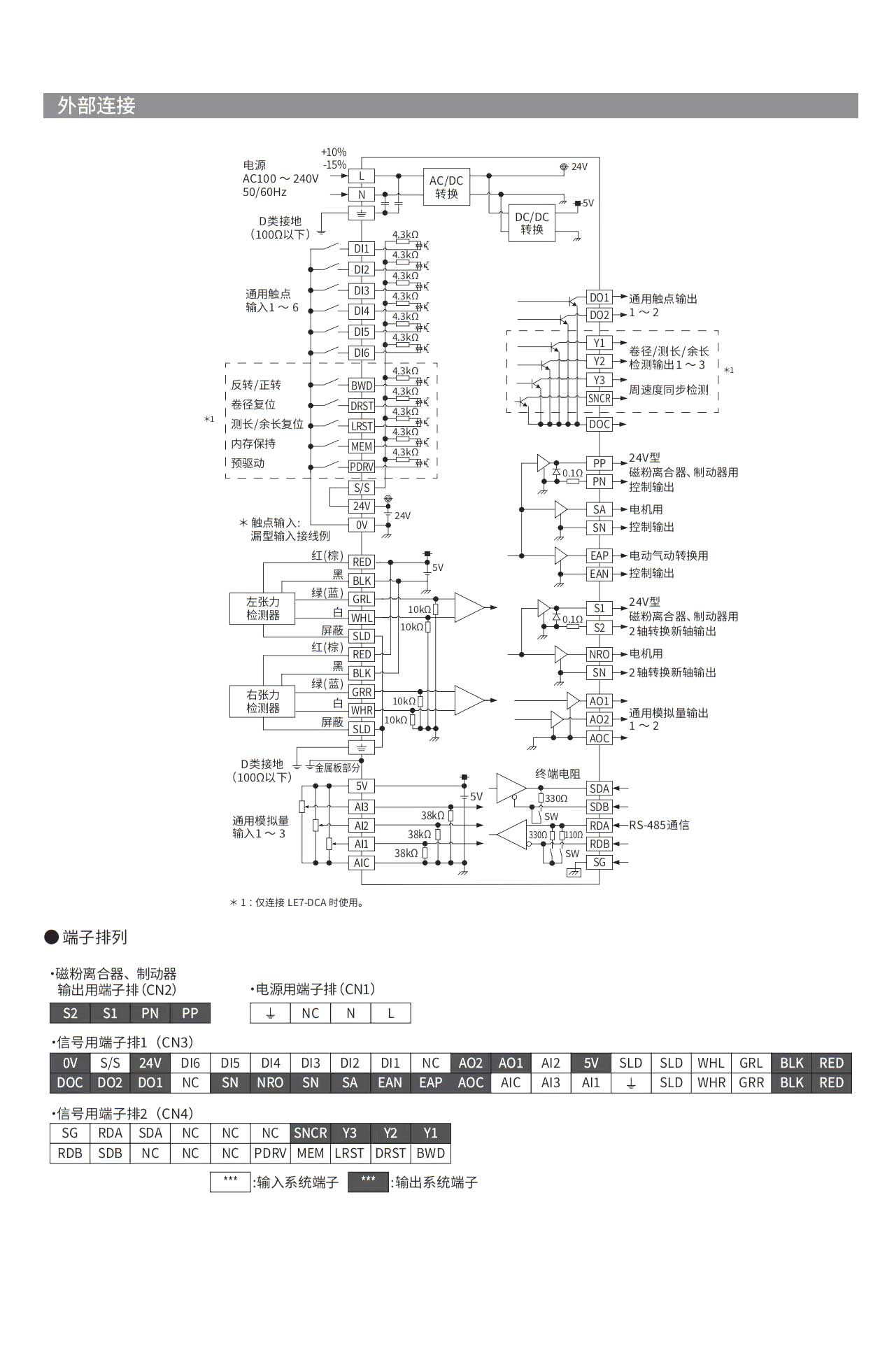

六、三菱张力控制器LE7-40GU-L详情资料
