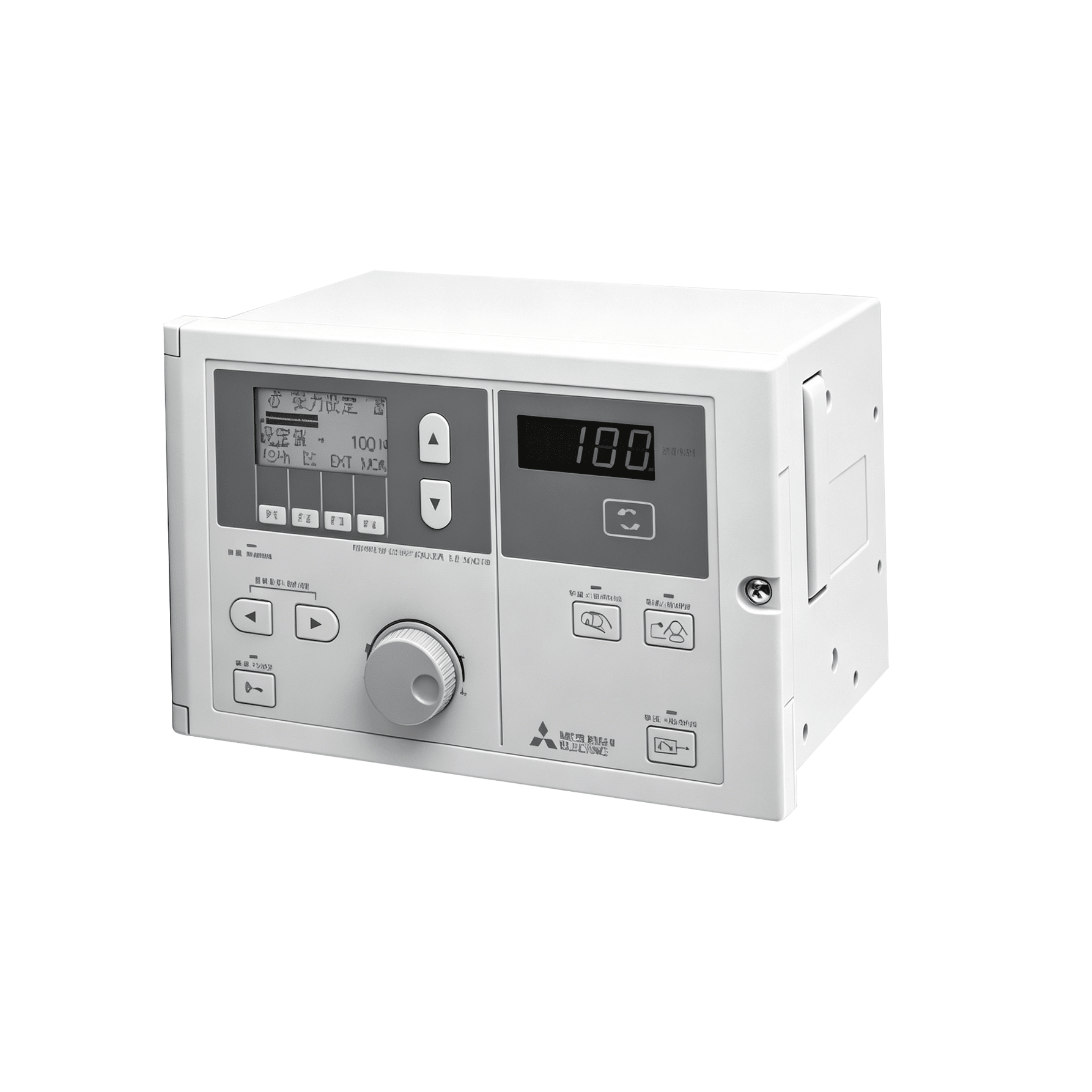

LE-30CTA|LE-30CTN型三菱张力控制器型三菱张力控制器

LE-30CTA|LE-30CTN型三菱张力控制器型三菱张力控制器

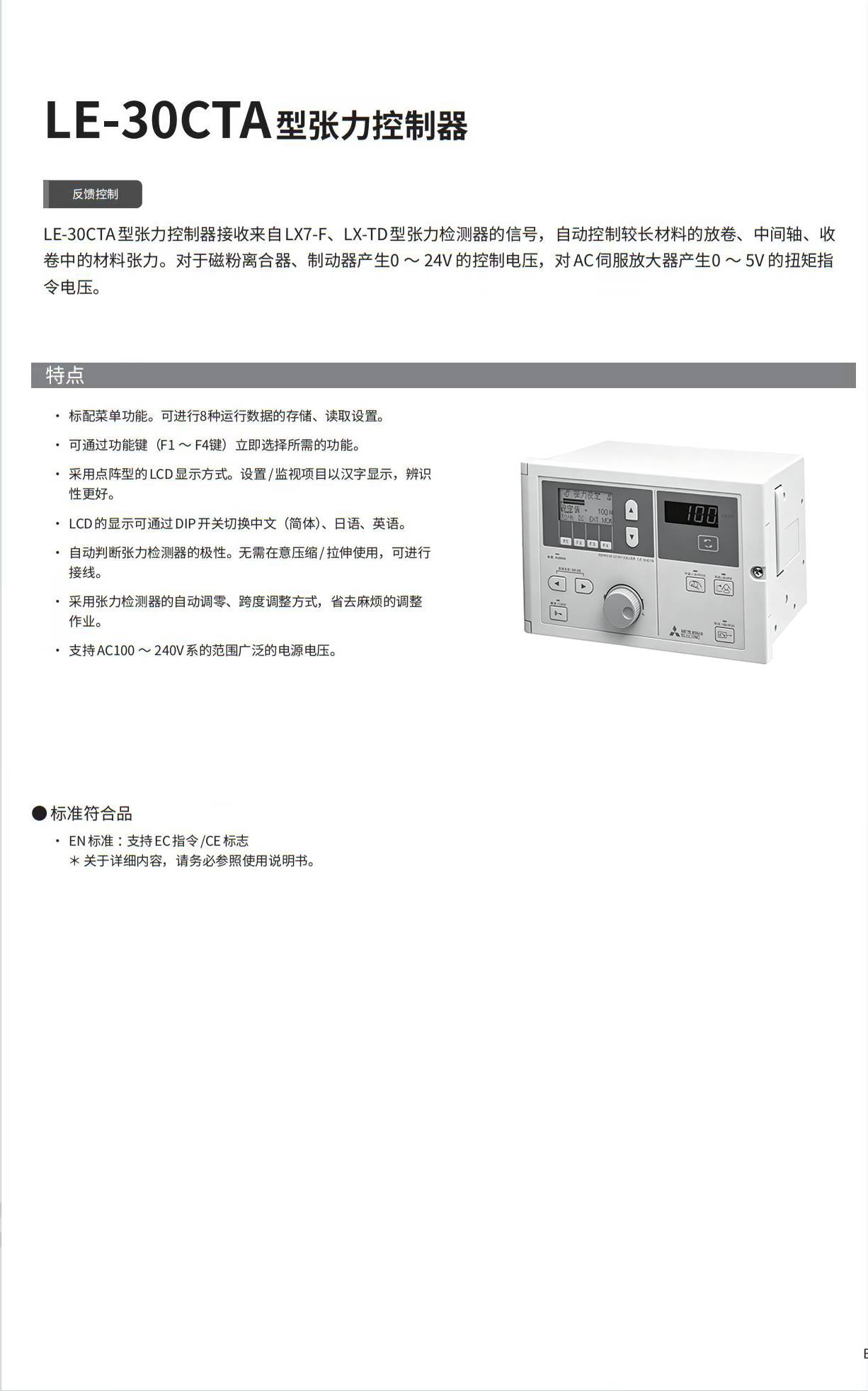

在薄膜分切、标签印刷、线材绕线、小型涂布设备生产过程中，卷材松紧不一、拉伸断料、收卷端面不齐是行业高频痛点。三菱 LE-30CTA 是三菱 LE 系列经济型全自动反馈式张力控制器，搭载中文液晶操作面板，适配 LX-TD 系列张力检测器，可配套 ZKG-5AN 等全系列三菱磁粉离合器 / 制动器，实现放卷、中间轴、收卷全流程闭环恒张力控制，是中小型卷材加工设备标配控制核心。

一、型号区分：LE-30CTA 与 LE-30CTN 核心差异

同硬件平台两款型号仅显示语言不同，选型不踩坑：

1. LE-30CTA：简体中文液晶显示，国内设备成套、维修采购主流型号，菜单、报警代码全中文，调试门槛低；
2. LE-30CTN：日文原版面板，仅出口日系设备、特殊定制场景使用，国内很少采购。

二、七大核心功能优势，解决卷材生产痛点

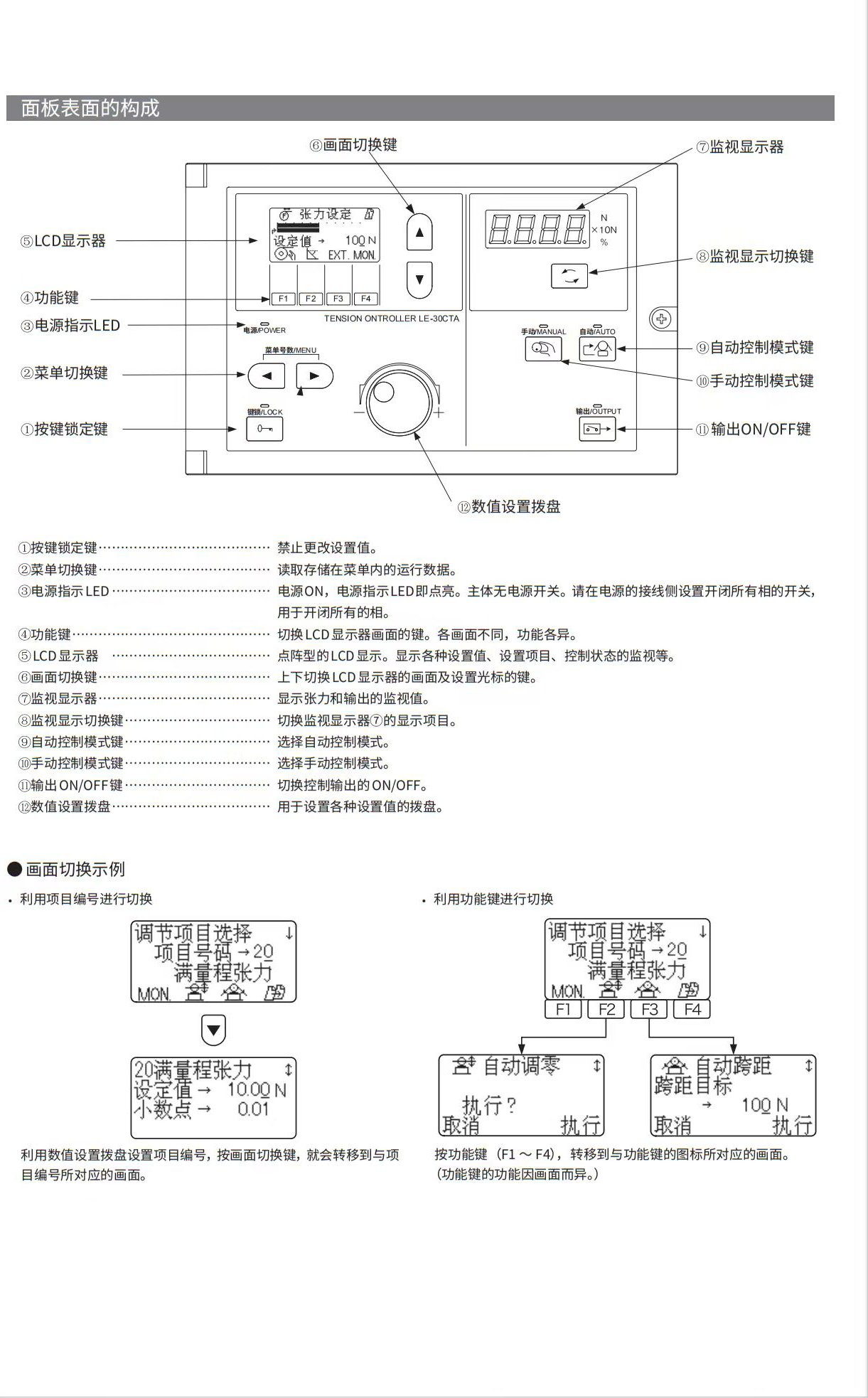

1. 中文可视化操作，新手快速上手

整机全中文菜单界面，4 颗自定义功能快捷键 F1~F4，张力设定、PID 参数、锥度系数一键调取；支持菜单锁功能，防止操作人员误改参数导致批量不良，降低设备调试培训成本。

2. 双通道张力检测，高精度闭环控制

支持左右双路张力传感器信号采集，自动识别拉伸 / 压缩负载信号，实时对比实际张力与目标张力，通过自适应 PID 快速修正输出励磁电流，卷材高速启停无张力波动，杜绝薄膜褶皱、线材拉伸变细问题。

3. 内置锥度张力功能，解决收卷端面不齐

收卷过程随卷径增大自动线性降低输出张力，避免卷材内层挤压变形、端面鼓包，适配标签纸、光学薄膜、薄铝箔等易变形轻薄材料。

4. 内置 DC24V 大功率输出，直驱 ZKG-5AN 磁粉离合器

无需额外加装功率放大模块， 3A 输出电流可直接驱动 ZKG-5AN、ZKG-10AN 全系列微型磁粉离合器，简化控制柜接线，减少中间故障点，成套设备布线成本更低。

5. 8 组配方存储，多规格产品一键切换

设备加工不同厚度、材质卷材时，可分别保存对应的张力、锥度、PID 参数，换产时直接调取对应配方，无需反复调试，大幅缩短换产停机时间，提升产线效率。

6. 软启动 + 防冲击逻辑，保护轻薄卷材

开机、点动、急停阶段平缓升降张力，抵消电机启动瞬间冲击力，防止超薄薄膜、细漆包线瞬间扯断，适配低张力精密加工场景。

7. 完善故障自诊断，快速定位设备问题

内置断线、传感器短路、输出过载、超温自检功能，故障时中文报警代码弹窗提示，维修人员可快速判断传感器断线、磁粉线圈烧毁等故障，减少停机排查时长。

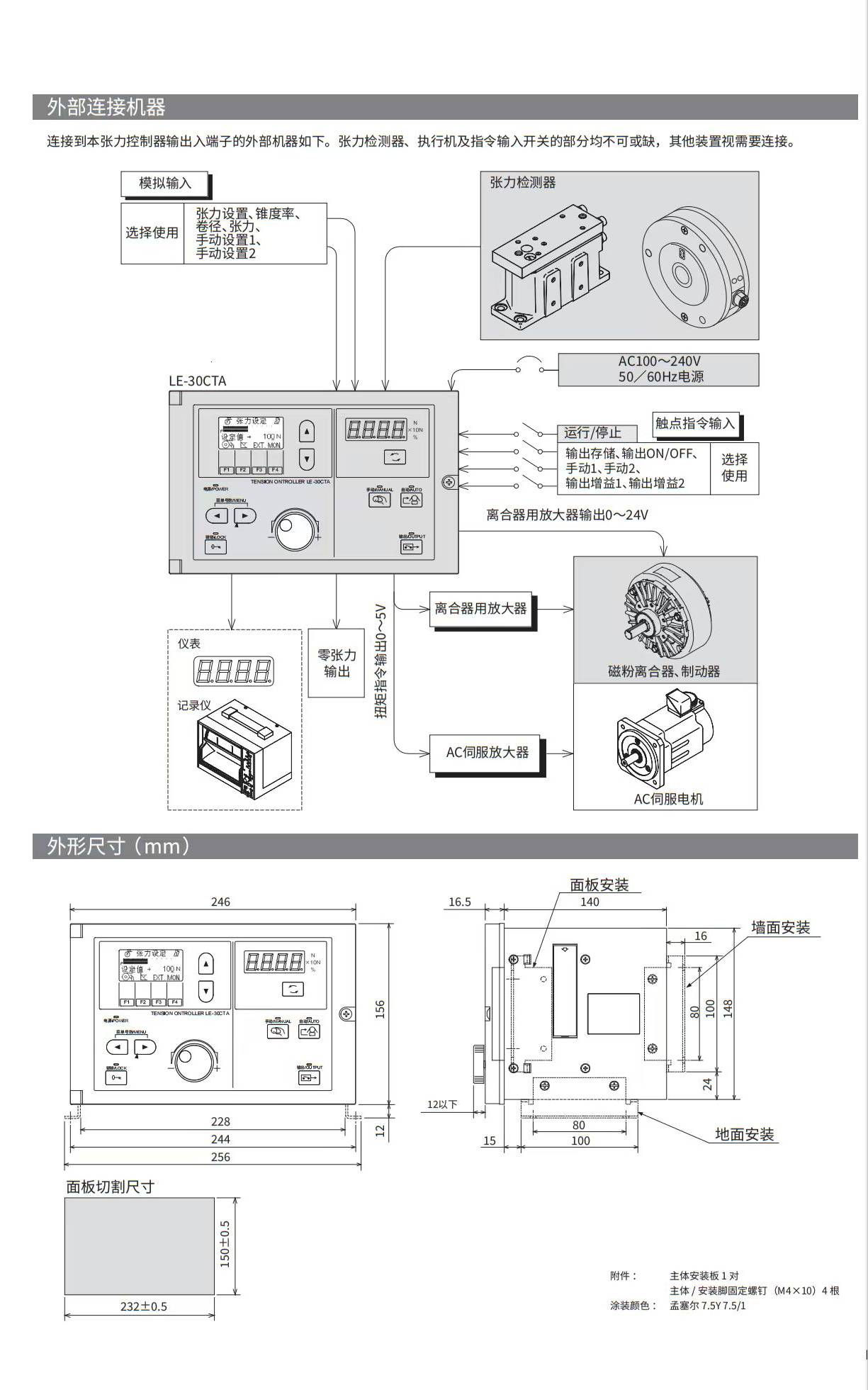

三、完整配套系统组成（标准恒张力方案）

检测单元：LX-TD 单 / 双轴张力检测器，实时采集卷材实际张力；

控制单元：三菱 LE-30CTA 张力控制器（中文面板）；

执行单元：三菱 ZKG-5AN 微型磁粉离合器（5N・m 自然冷却，适配小型收放卷）；

辅助拓展：可外接 PLC 通过 0~5V 模拟量远程给定张力，实现整条产线联动控制。

四、主流工业应用场景

印刷包装行业

小型不干胶标签印刷机、薄膜分切机、桌面式复合涂布机、窄幅制袋机，适配纸张、PET 薄膜、铝箔卷材恒张力收放卷。

电线线缆加工行业

漆包线、光纤、铜丝挤出放线设备，稳定细线张力，保证线缆外径均匀，避免断线、线材拉伸。

纺织无纺布设备

丝带染色机、小型无纺布分切机、细纱绕线机，控制纱线、无纺布张力，保证织物平整无松紧差。

实验室检测设备

材料拉伸试验机、小型负载模拟工装，搭配磁粉离合器提供连续可调阻尼张力。

小型自动化卷材流水线

桌面式收卷机、保护膜贴合机、小型模切机，狭小机架配套微型张力控制系统。

五、选型区分：LE-30CTA VS LE-40MTA-E

很多成套设备厂商混淆两款控制器，一文理清适用工况：

对比项 LE-30CTA（经济型） LE-40MTA-E（高端多功能型）

面板语言 简体中文，国内标配 英文 / 日文，无中文界面

输出驱动 内置 24V/3A，直驱微型 ZKG 系列离合器 输出功率更大，适配大扭矩 ZKB 系列离合器

核心功能 基础 PID、锥度、8 组配方，满足中小型设备 卷径演算、多段锥度、通讯功能，适配大型高速分切机

适用机型 桌面小型卷材机、窄幅低速设备 宽幅高速印刷、重型涂布、大型挤出设备

采购成本 性价比高，批量成套首选 单价更高，功能冗余不适合小型设备

六、安装接线实操小贴士

传感器接线规范：双通道 LX-TD 张力检测器绿、白线分别接入 L/R 通道，闲置通道 GR-WH 端子必须短路，否则张力数值漂移；

磁粉离合器接线：ZKG-5AN 励磁线圈无正负极，直接接入控制器 DC24V 输出端子，无需区分极性；

PID 调试步骤：先将积分 I、微分 D 设为 0，逐步增大比例 P 至轻微振荡后回调稳定，再微调 I 消除静态张力误差；

控制柜布线：传感器信号线使用屏蔽双绞线，远离变频器、接触器动力线缆，屏蔽层单端接地抑制电磁干扰。
