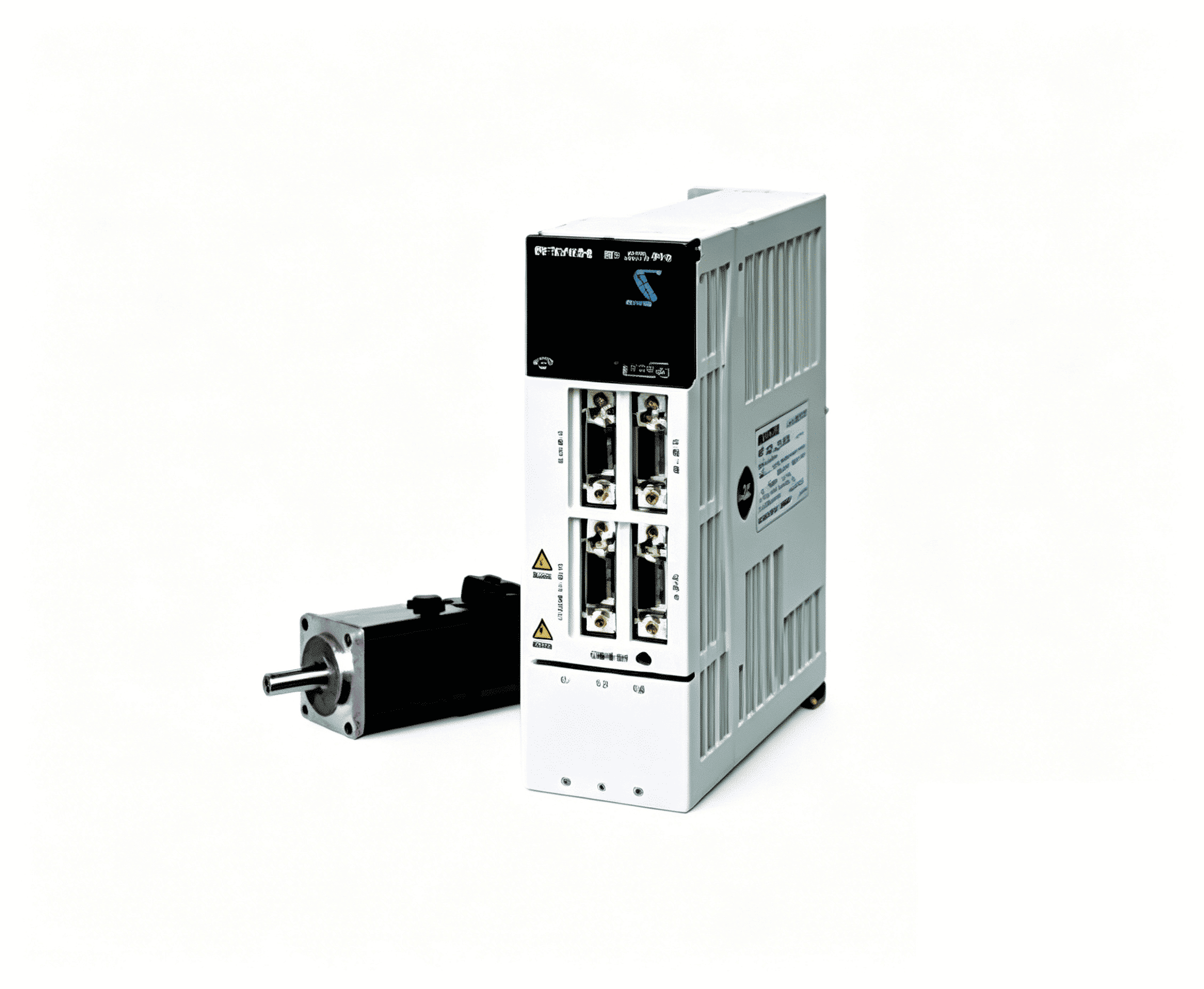

MR-J2S系列伺服

MR-J2S系列伺服

MR-J2S是MR-J2系列的升级版，以高精度、高响应、高稳定性著称，广泛应用于各类工业自动化设备。

产品参数

• 控制模式可在线切换 • 动态性能强 • 调试维护方便 • 带通信与扩展

产品详情

三菱 MR-J2S（MELSERVO-J2-Super）系列是三菱电机于 2000 年代初推出的经典高性能通用交流伺服系统，为 MR-J2 系列的升级版，以高精度、高响应、高稳定性著称，广泛应用于各类工业自动化设备。

一、核心构成


  • 伺服驱动器（放大器）：核心控制单元，主流型号如MR-J2S-10A/20A/40A/60A/70A（A = 标准电源）、B（SSCNET 总线型）、CL（内置定位程序）。配套伺服电机：主要为HC-KFS（低惯量）、HC-MFS（中惯量）、HC-S系列，功率覆盖50W~7kW。
  • 编码器：标配131072 脉冲 / 转（17 位）绝对式编码器，断电后接电池可保持位置记忆。
  • 二、关键性能与特性
  • 控制模式
  • 位置控制：接收脉冲指令（可达500kpps），支持电子齿轮比（1/10000~10000/1）。
  • 速度控制：模拟量（0~±10V）调速。
  • 转矩控制：模拟量力矩控制。
  • 支持模式在线切换。
  • 动态性能
  • 速度环响应频率：550Hz。
  • 高响应 CPU，高速加减速、低速运行平滑、抗扰动强。
  • 调试与维护
  • 实时自动调谐、自适应振动抑制、陷波滤波器，抑制机械共振。
  • 支持MR-ZJW3设置软件，通过RS-232/422连接电脑调试、监控、诊断。
  • 5 位 LED 面板 + 4 按键，可本地查状态、设参数、看报警。
  • 通信与扩展
  • A 系列：脉冲 / 模拟量控制。
  • B 系列：SSCNET 高速总线，周期0.888ms，多轴同步。
  • CL 系列：内置单轴定位程序（16 程序 / 120 步）。
  • 三、规格概览（典型）
  • 电源：三相 / 单相AC200~230V（±10%）。
  • 功率范围：0.05kW~7kW。
  • 编码器：17 位绝对式（131072ppr）。
  • 通信：RS-232/422、SSCNET。
  • 保护：过流、过压、过载、过热、编码器异常、再生故障等。
  • 四、典型应用
  • 数控机床（车床、铣床、磨床）
  • 自动化产线 / 装配机
  • 包装 / 印刷 / 纺织机械
  • 机器人关节、半导体设备
  • 检测 / 测量仪器
  • 五、产品状态
  • MR-J2S 属成熟经典机型，已逐步被MR-J3/J4/JE替代，但因可靠性高、兼容性好，全球仍大量在用，备件与维修市场活跃。
