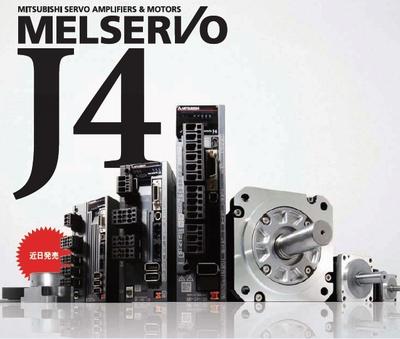

MR-J4系列伺服
三菱 MR-J4（MELSERVO-J4） 是三菱电机当前旗舰级高性能交流伺服系统，定位高精度、高响应、高可靠、多轴同步的高端设备市场，替代 MR-J3 系列，为高端自动化提供核心控制能力。
产品参数
• 高水平伺服
• SSC控制用途扩大
• 高度的伺服增益调整功能
• 多轴一体式伺服驱动器MR-J4W
• 直线伺服电机LM-H3系列
• 可视化节能
• 搭载J3互换模式
产品详情
| 三菱高性能J4系列交流伺服系统 三菱电机MELSERVO-J4系列伺服安全、环保，它既是全数字化的先导，也与以往技术一脉相承。采用集聚了三菱进一步优化的高速伺服控制结构的执行引擎。三菱伺服电机实现了业内高速2.5kHz的速度频率响应。结合三菱自主研发的高分辨率绝对位置编码器(4,194,304p/rev22bit)，大幅度提高了处理速度，可大限度发挥高端机械的性能。 三菱伺服MR-J4系列和较前的三菱伺服MR-J3系列性能提升不少，许多性能都达到业内高水平，通过高性能电机提升机械性能 1、通过提高编码器的分辨率及处理速度，使旋转型伺服电机具备更好的定位性能及更流畅的旋转性能。 2、满足全闭环控制标准。可通过旋转型、直线、直驱电机进行驱动。 三菱伺服MR-J4系列通过SSCNETⅢ/H实现系统的高速响应性能，通信速度提升3倍，通过同步通信实现设备的高性能化，高速化的指令通信周期达到0.22ms，光纤通信实现好的抗干扰性能。 |
三菱 MR-J4（MELSERVO-J4） 是三菱电机当前旗舰级高性能交流伺服系统，定位高精度、高响应、高可靠、多轴同步的高端设备市场，替代 MR-J3 系列，为高端自动化提供核心控制能力。
一、核心定位与产品谱系
- 定位：旗舰高性能、高精度、高同步性，面向半导体、机器人、精密机床等高端设备。
- 功率覆盖：0.1kW ~ 55kW（10~5500 规格），支持200V/400V级电压。
- 驱动器型号（核心）
- 配套电机（HG 系列）
二、核心性能（旗舰级亮点）
1. 控制性能（业内顶尖）
- 速度环响应：2.5kHz（J3 为 900Hz，JE 为 2.0kHz），动态响应极快。
- 通信周期：SSCNET III/H 最小0.222ms，多轴同步误差 < 1μs。
- 控制模式：位置 / 速度 / 转矩 三模式在线切换，支持全闭环控制（外接光栅尺）MITSUBISHI ELECTRIC。
2. 智能调试与振动抑制
- One-Touch Tuning（超级一键调谐）：自动设定增益、共振抑制、鲁棒滤波MITSUBISHI ELECTRIC。
- 实时自动调谐：运行中实时估测惯量比，自动优化参数MITSUBISHI ELECTRIC。
- Advanced Vibration Suppression II：自适应滤波，自动抑制机械共振。
- 机器诊断功能：监测摩擦、振动，故障预测，提前预警三菱電機 Mitsubishi Electric。
3. 功能安全（Safety）
- 标准内置 STO（安全转矩关闭）：PL e / SIL 3 高等级三菱電機 Mitsubishi Electric。
- 支持：SS1（安全停止 1）、SS2（安全停止 2）、SLS（安全限速）、SBC（安全抱闸控制）三菱電機 Mitsubishi Electric。
4. 通信与多轴
- SSCNET III/H：光纤总线，抗干扰强、高速同步，多可连256 轴MITSUBISHI ELECTRIC。
- 内置定位功能：A/B 型内置255 点位置表，支持简单凸轮、分度运转。
- Tough Drive：瞬时停电补偿，防止断电丢步MITSUBISHI ELECTRIC。
三、关键规格参数（典型）
- 电源：单相 / 三相 AC200~240V；三相 AC380~480V（大功率）三菱電機 Mitsubishi Electric。
- 控制方式：2 自由度模型自适应控制。
- 编码器：22 位绝对式（4,194,304 p/rev）。
- 保护功能：过流、过压、过载、过热、编码器异常、安全功能。
- 环境：0~55℃、5~90% RH（无结露）三菱電機 Mitsubishi Electric。
四、MR-J4 vs J3/JE/J2S（性能对比）
| 项目 | MR-J4 | MR-J3 | MR-JE | MR-J2S |
|---|---|---|---|---|
| 定位 | 旗舰高性能 | 高性能 | 经济型 | 经典通用 |
| 编码器 | 22 位绝对 | 18 位绝对 | 17 位增量 | 17 位绝对 |
| 速度响应 | 2.5kHz | 900Hz | 2.0kHz | 550Hz |
| 总线 | SSCNET III/H | SSCNET III | SSCNET 简易版 | RS-422 |
| 通信周期 | 0.222ms | 0.444ms | 1ms | - |
| 安全功能 | STO (PL e/SIL3) | STO (PL d) | 无 | 无 |
| 调试 | 超级一键调谐 | 自动调谐 | 一键调谐 | 基础调谐 |
| 功率上限 | 55kW | 55kW | 3kW | 7kW |
| 价格 | 高 | 高 | 低 | 中 |
五、典型应用（高端精密设备）
- 半导体制造设备：光刻机、固晶机、焊线机（超高精度）
- 工业机器人：SCARA、六轴机器人、协作机器人（多轴同步）
- 精密机床：CNC 加工中心、磨床、雕铣机（表面光洁度）
- 电子装配：高速贴片机、点胶机、插件机
- 包装 / 印刷：高端套色印刷、高速模切
- 锂电池 / 光伏设备：极片卷绕、激光切割
六、选型建议
- 单轴、脉冲控制：MR-J4-A
- 多轴同步、高精度：MR-J4-B（SSCNET III/H）
- 空间有限、多轴：MR-J4W-B（双轴）/ MR-J4T-B（三轴）
- 大功率（11kW+）/400V：MR-J4-GF
- 电机匹配：
七、总结
MR-J4 是三菱伺服技术的集大成者，以2.5kHz 响应、22 位编码器、SSCNET III/H 高速总线、PL e/SIL3 安全功能四大核心优势，成为高端设备的标准。
- 优势：精度高、响应快、同步强、功能全、可靠性高。
- 适用：追求性能、长期稳定、多轴协同的高端装备。
- 替代：替代 MR-J3，是 J2S 老旧设备的升级的替代品
