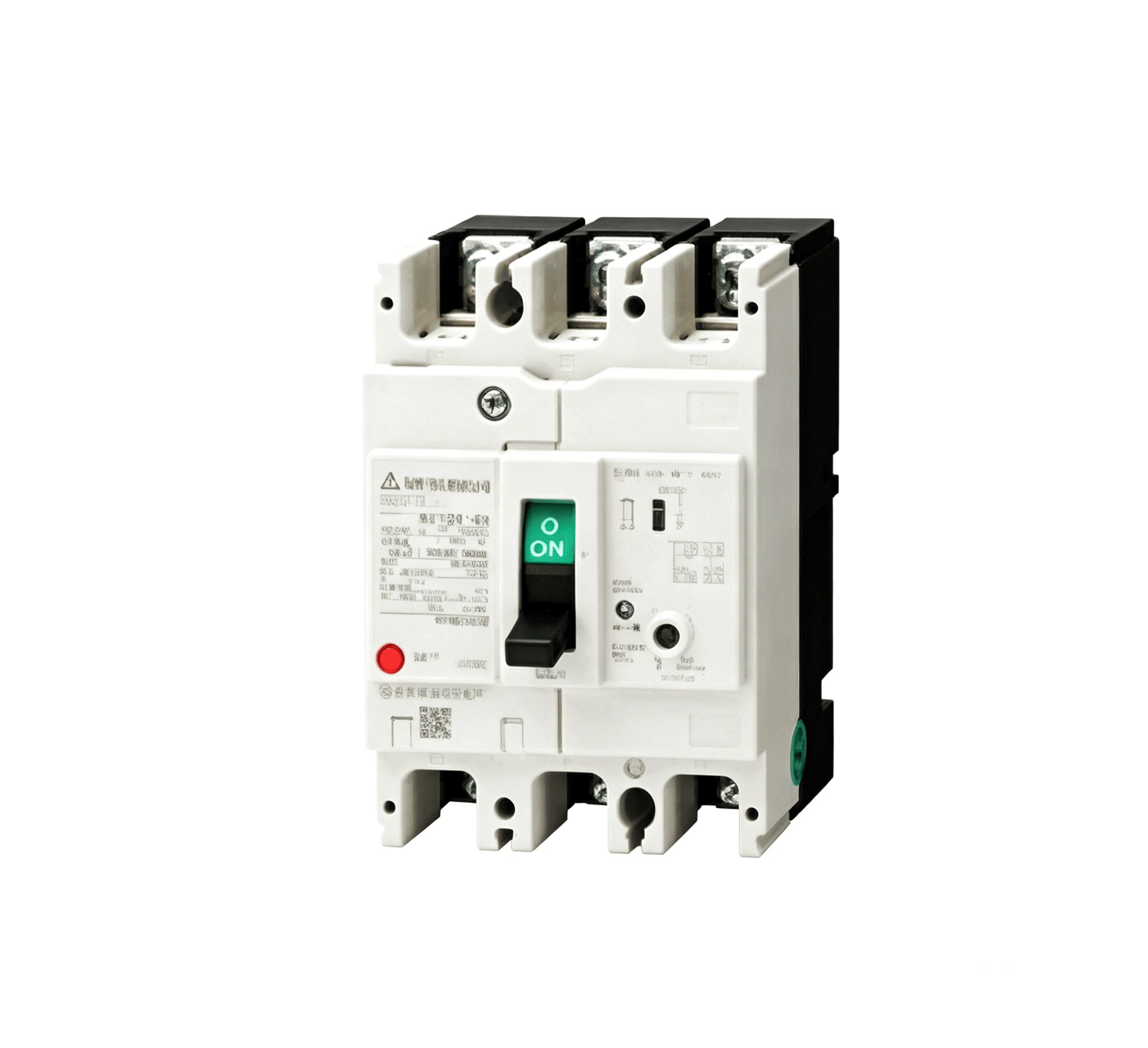

三菱漏电断路器

Name: 三菱漏电断路器
Brand: 上海信笃

分配电能和作为线路及电源设备过载、短路、漏电和欠电压保护。

漏电断路器适用于交流50Hz，额定工作电压400V，额定电流至800A的配电网络中，主要用来分配电能和作为线路及电源设备过载、短路、漏电和欠电压保护，亦可用作电动机保护。可分别作为线路的不频繁转换及电动机的不频繁起动之用。

产品详情

适用于低压电路中过负载、短路以及电击等保护的各类产品。这些是保护低压电路的基本产品。低压断路器WS-V系列备有F-style小型断路器等多种变型，并对其功能进行了改进。

漏电断路器（MCCB）-WS-V系列(63-250AF)
	型号	额定电流（A）	高(H)mm	前连接型重量（KG）	分段能力(KA)
	NV63-CV 3P	(5),(10),(15),16,20,25,(30),32,40,50,(60),63	130	0.75	5
	NV125-CV 3P	(60),63,(75),80，100，125	130	1	10
	NV250-CV 3P	125) 150) 175) 200) 225) 250	165	1.7	25
	NV32-SV 3P	(5),6,10,(15),16,20,25,(30),32	130	0.75	5
	NV63-SV 3P	(5),6,(10),(15),16,20,25,(30),32,40,50,(60),63	130	0.75	7.5
	NV125-SV 3P/4P	(15),16,20,25,(30),32,40,50,(60),63,(75),80,100,125	130	1.1/1.4	30
	NV125-SEV 3P/4P	63-125	165	1.9/2.5	36
	NV250-SV 3P/4P	125) 150) 175) 200) 225) 250	165	1.9/2.5	36
	NV250-SEV 3P/4P	125-250	165	1.9	36
	NV63-HV 3P	(15),16,20,(30),32,40,50,(60),63	130	0.75	10
	NV125-HV 3P/4P	(15),16,20,(30),32,40,50,(60),63,(75),80,100,125	130	1.1/1.4	50
	NV125-HEV 3P/4P	63-125	165	1.9/2.5	75
	NV250-HV 3P/4P	125) 150) 175) 200) 225) 250	165	1.8	75
	NV250-HEV 3P/4P	125-250	165	1.9	75
选型举例：NV63-CV 3P 20A+ TCS+ V型手柄一套 =NV63-CV 3P 20A+ TCS-05SV3+ V-05SV+ V-AD3S(调整杆).



漏电断路器（ELCB）-WS-V系列(400-800AF)
	型号	额定电流（A）	高(H)mm	前连接型重量（KG）	分段能力(KA)
	NV400-CW 3P	250.300.350.400	257	6.1	36
	NV630-CW 3P	500.600.630	257	6.9	36
	NV400-SW 3P	250.300.350.400	257	6.4	45
	NV400-SEW 3P/4P	200-400可调	257	7.1/8.9	50
	NV630-SW 3P	500.600.630	257	6.9	50
	NV630-SEW 3P/4P	300-630可调	257	7.1/8.9	50
	NV800-SEW 3P	400-800可调	275	15.3	50
	NV400-HEW 3P/4P	200-400可调	257	7.1/8.9	70
	NV630-HEW 3P	300-630可调	257	7.1	70
	NV800-HEW 3P	400-800可调	275	15.3	70
选型举例：NV400-CW 3P 300A+ 分励脱扣+ 插入式底座 =NV400-CW 3P 300A+ SHT-4SW+ PM-4SW3.
