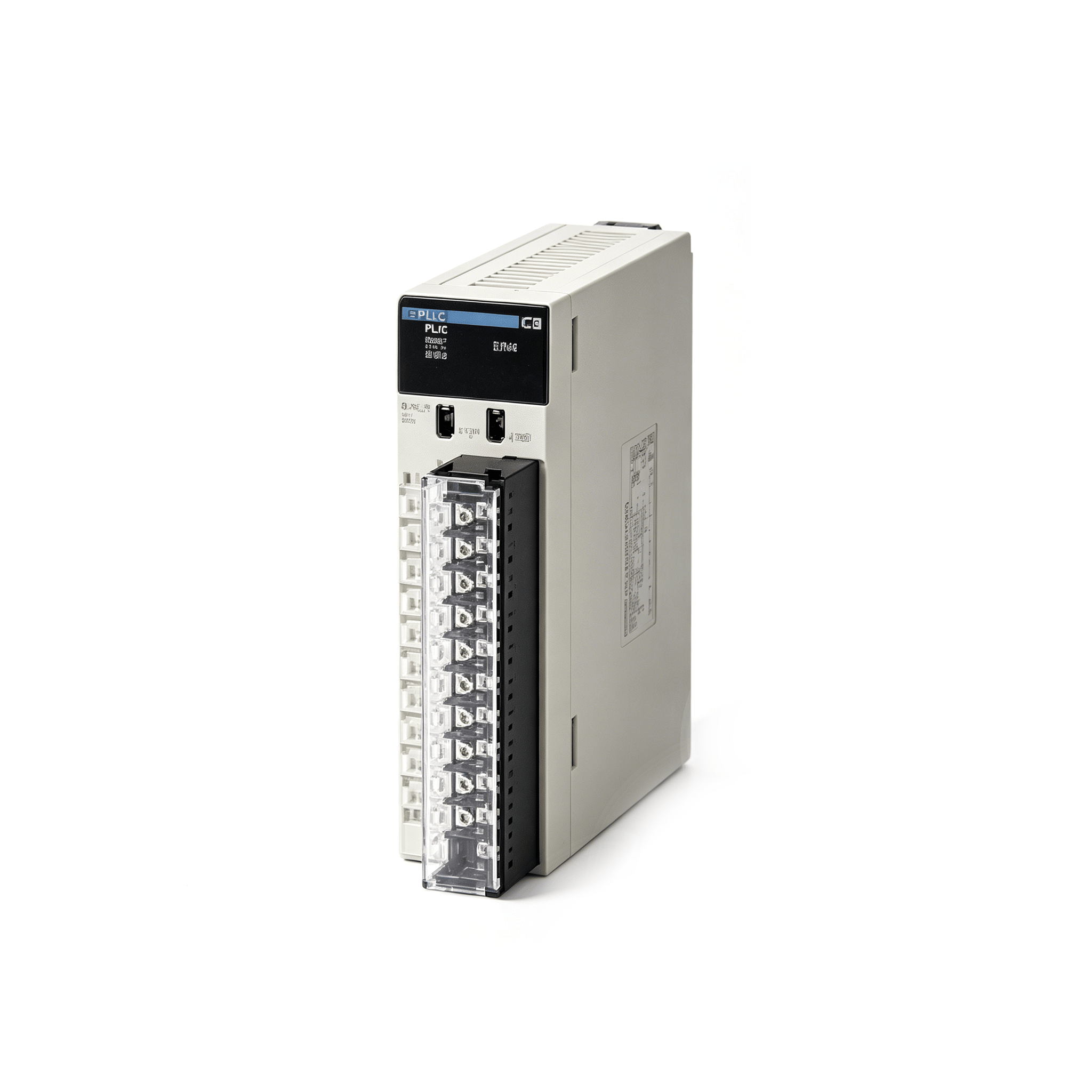

CS系列过程模拟量I/O单元CS1W-PPS01

绝缘型脉冲输入单元

 单元

类型 产品名称 输入点 外部连接 分配的

单元号数 电流消耗(A) 型号 标准

5V 26V

CS1高功能I/O单元 绝缘型脉冲输

入单元

4脉冲输入 可拆卸

端子块 1 0.2 0.16 CS1W-PPS01 UC1, CE

一般规格

下表所示规格适用于所有CS系列过程模拟量I/O单元。对于每个单元专用规格， 请参见单个单元的说明。

项目 规格

适用PLC CS系列PLC

单元类型 CS系列高功能I/O单元

结构 底座安装式、单凹槽尺寸

外形尺寸 35×130×126mm (W×H×D)

质量 450g以下

外部连接端子 21点可拆卸端子块

(M3螺钉， 紧固扭矩： 0.5N·m)

单元号开关设定 00～95

自检功能 在指示器上显示自检结果。

可安装装置 CPU装置或CS系列扩展装置

单元数 80单元(10单元×8台装置)

确认安装到单个CPU装置或扩展装置的所有单元(包括CPU单元) 的总电流消耗未超过电源单元提供的电源容量。

使用环境温度 0～55°C

使用环境湿度 10%～90% (无结露)

电流消耗

名称 型号 电流消耗(电源)

5 V 26 V

绝缘型脉冲输入单元 CS1W-PPS01 0.20 A (1.00 W) 0.16 A (4.2 W)

（参考） 提供的电流和总功率

电源单元 提供的电流(功率) 总功率

5 V 26 V 24 V

C200HW-PA204 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PA204C 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PA204S 4.6 A (23 W) 0.6 A (15.6 W) 0.8 A (19.2 W) 30 W

C200HW-PA204R 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PD024 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PA209R 9 A (45 W) 1.3 A (33.8 W) 无 45 W

C200HW-PD025 5.3 A 1.3 A 无 40 W

CS1D-PA207R 7 A (35 W) 1.3 A (33.8 W) 无 35 W

CS1D-PD024 4.3 A (21.5 W) 0.56 A (14.6 W) 无 28 W

CS1D-PD025 5.3 A 1.3 A 无 40 W

CS1W-PPS01绝缘型脉冲输入单元

项目 规格

型号 CS1W-PPS01

适用PLC CS系列

单元类型 CS系列高功能I/O单元

安装位置 CS系列CPU装置或CS系列扩展装置(无法安装到C200H扩展I/O装置或SYSMAC BUS远程I/O从站装置。)

单元数 80 (在容许电流消耗和功耗范围内)

单元编号 00～95 (不能重复高功能I/O单元编号。)

使用CPU单元进行数据交换的区域 高功能I/O单元继电器 10字/单元

脉冲输入单元到CPU单元：

所有过程值、过程值警报(LL、L、H、HH)、累计值、累计复位位

DM区字已分配给高功能I/O单元 100字/单元

CPU单元到脉冲输入单元：

瞬时值转换系数、瞬时值定标、脉冲权重、于移动平均数的项目数、瞬时值报警设定(LL、L、H、HH)、零/跨

度调整等。

脉冲输入数 4

脉冲输入类型 电压输入、无电压半导体输入、接点输入(根据连接端子， 4个输入分别进行选择)

无电压半导体输入： 连接到电压输入端子(在Fn+和COMn之间)。

速度系数： 20,000脉冲/s (占空比： 50%)

检测电压： DC4V

端子之间的短路电流： DC1.2mA

ON电阻： 0.8kΩ以下

OFF电阻： 5.0kΩ以上

电压输入： 连接到电压输入端子(在Fn+和COMn之间)。

波形： 矩形波

系数速度： 20,000脉冲/s (占空比： 50%)

ON电压： 0～1 V

OFF电压： 3～30 V

接点输入： 连接到接点输入端子(在Sn+和COMn之间)。

速度系数： 20脉冲/s (占空比： 50%)

检测电压： DC8V

端子之间的短路电流： DC2.4mA

ON电阻： 0.8kΩ以下

OFF电阻： 5.0kΩ以上

传感器电源 对于无电压半导体输入等， 可为作为脉冲源的传感器提供DC12V的电源。

输出电压： DC12V±15%

电流容量： 30mA以下

短路时限制电流： 31～55mA

容许短路时间： 无限制

累计转换时间 100ms/4点输入

将数据存储在CPU单元中的长时间 转换周期 + 一个CPU单元周期

功能 功能瞬时值输出 瞬时值转换 该功能可用于计算每时间单位的脉冲数量， 并将该值转换为瞬时值(脉冲×脉冲权重/时间单位)。可选择以下时间中的任何一个作为时间单位： 1s、3s、10s、30s或60s。(在DM区中设定时间单位。)

注1. 输入信号脉冲率较低时误差与波动将增加， 因此请指定一个较长的时间单位。

2. 瞬时值仅在时间单位设定的间隔中刷新。因此， 该单元重新启动时， 瞬时值将为0000，

直到设定为时间单位的时间已过去。

3. 当脉冲权重转换用于累计值时， 使用一个时间单位的脉冲数量(输入脉冲实际数量乘以

脉冲权重(0.1000～3.2000))。

瞬时值定标 该功能可用于对瞬时值进行定标(脉冲×脉冲权重/时间单位)， 即根据设定数据并将其存储在CIO区已分配的字中。

• 当瞬时值(脉冲×脉冲权重/时间单位) 为

100%输入时：

可从0.001～32,000脉冲/时间单位进行设定。

• 瞬时值定标(工程单位) 的大值：

以上瞬时值(100%输入) 的定标可来自

-32,000～32,000(8300～FFFF、0000～7D00

hex)。

注：当脉冲权重转换用于累计值时， 对于每个脉冲已执行定标， 因此将在100%输入的瞬时值(脉冲×脉冲权重/单位时间) 中设定工程单位10的指数。 示例1 ：

为了获得0～300.0ml/s流量的0～2,000脉冲/s的脉冲输入：

时间单位： 1s

瞬时值100%输入： 2,000

瞬时值定标的(工程单位) ： 3,000

示例2 ：

当0～300.0ml/s流量获得0～2,000脉冲/s的脉冲输入， 以及脉冲权重功能用于总计时：

由于存在0.15ml/脉冲， 脉冲权重 = 0.15。对于0～300.0ml/s的流量， 0～2,000×0.15 =300脉冲/s。因此，

时间单位： 1s

瞬时值100%输入： 300

瞬时值定标的大值(工程单位) ： 3,000

CIO区中的数据存储 按照以下顺序对瞬时值(脉冲×脉冲权重/时间单位) 进行处理所得到的值将以4位数十六进制(二进制值) 的格式存储在CIO区中的已分配字中。

1) 平均值处理→ 2) 瞬时值定标→ 3) 定标→

4) 零/跨度调整→ 5) 输出限制

平均值处理 计算指定数量的以前瞬时值(1～16) 的移动平均值， 并将该值作为瞬时值存储在CIO区。

(输入过滤器) 瞬时值4点报警(HH、H、LL、L)、磁滞和ON延时计时器(0～60s) 可用。

累计输出 脉冲权重转 对单个脉冲执行定标。

当脉冲权重(权重/脉冲) 为分数(不是10的指数) 时， 用于累计值。(参见注释)

脉冲权重(0.1～3.2)乘以脉冲输入的实际数量。在缩减之前， 将该数量的脉冲用作瞬时值(脉冲×脉冲权重/时间单位) 转换的输入以及总计的输入。

示例： 当来自流量计的脉冲权重为0.26ml/脉冲时， 脉冲权重设定为0.26。当1个脉冲(0.26ml)为输入时， 将其视为0.26脉冲；当2个脉冲(0.52ml)为输入时， 将其视为0.52脉冲。

当权重/脉冲变为1ml， 为了基于来自脉冲输入单元的累计值(字n+5～n+8中的值) 在CPU单元中计算工程单位的简单(未定标) 值， 可直接使用1ml/脉冲对该值进行计算。

注：当未使用来自CPU单元脉冲输入单元的累计值时(即仅适用瞬时值时)， 无需进行脉冲权重转换。使用瞬时值定标转换为工程单位。

累计值 每个输入的脉冲累计数量(0～9,999脉冲) 存储在CIO区已分配的字中。超过9,999时， 该值变回0并重新开始计数。

注：当使用脉冲权重转换时， 将使用脉冲数量的累计值(输入脉冲实际数量乘以脉冲权重(0.1000～3.2000))。

缩减 当使用累计值时， 该功能通过减少输入脉冲数量来防止累计值溢流。输入脉冲实际数量可乘以4个因数(×1、×0.1、×0.01或×0.001) 之一， 并且累计的输入脉冲数量将以该值为基础。

注：该缩减功能仅用于累计值， 不用于瞬时值。当使用脉冲权重转换功能时， 将其用于脉冲数量计算(输入脉冲实际数量乘以脉冲权重(0.1000～3.2000))。

绝缘 在输入和输入端子和PLC信号之间： 被变压器和光耦合器绝缘

绝缘电阻 输入之间20MΩ (DC500V)

耐电压 输入之间： AC1,000V， 50/60Hz， 持续1分钟， 漏电流10mA以下

外部连接 端子块(可拆卸)

单元编号设定 通过正面板上的旋转开关设定， 0～95。

指示灯 正面板上的三个LED指示灯(用于正常操作、在脉冲输入单元中检测到错误以及与CPU单元相关的错误)。

正面板连接器 传感器输入连接器端子块(可拆卸)

对CPU单元周期时间的影响 0.3ms

电流消耗 DC5V (200mA以下)， DC26V (160mA以下)

预热时间 10min

外形尺寸 35×130×126mm (W× H×D)

注：包括底座的高度是145mm。

质量 450g以下

标准附件 无

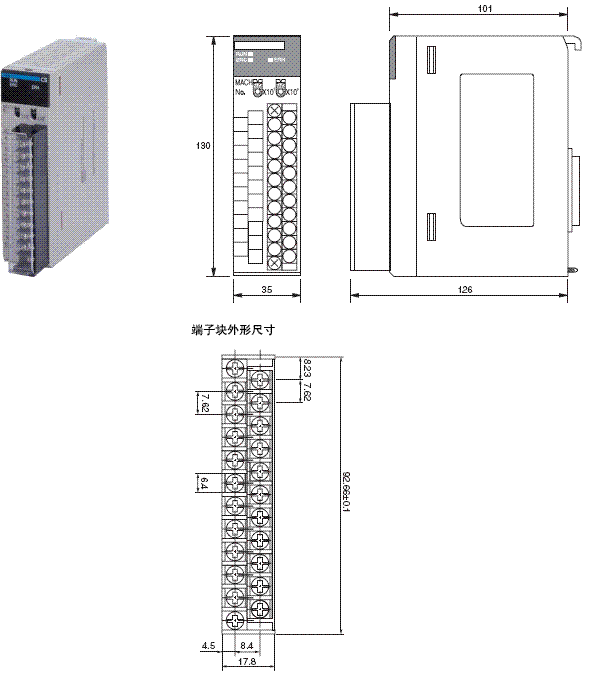

（单位：mm）

CS1W-PPS01
