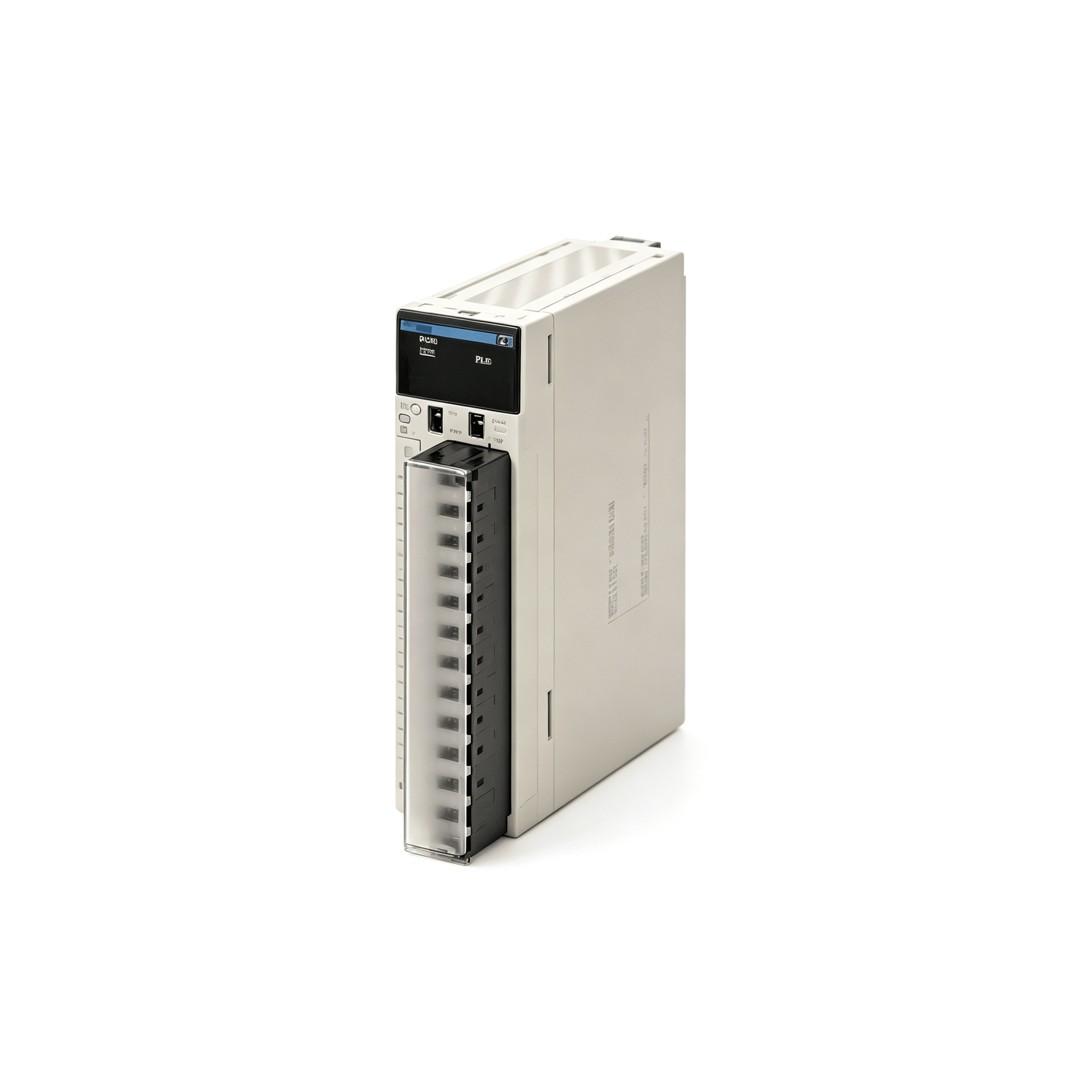

CS系列模拟量I/O单元CS1W-MAD44

模拟量输入功能—峰值保持、平均值处理以及线路断线检测

模拟量输出功能—输出保持功能

模拟量I/O单元

单元类型 产品名称 规格 型号 分配的单元号数 电流消耗(A) 标准

I/O点 信号范围选择 信号范围 分辨率 转换速度 外部连接

5V 26V

CS1高功能模拟量I/O单元 模拟量I/O单元 4点输入 每个输入单独设定 1～5V、

0～5V、

0～10V、

-10V～10V、

4～20mA， 1/4,000 1ms/点 可拆卸端子块 CS1W-MAD44 1 0.2 0.2 UC1,

N, L,

CE

4点输出 1～5V、

0～5V、

0～10V、

-10V～10V 1/4,000 1ms/点

项目 CS1W-MAD44

适用的PLC模型 CS系列

单元类型 CS1高功能I/O单元

绝缘 在I/O和PLC信号之间： 光耦合器

(单独的I/O信号之间无绝缘。)

外部端子 21点可拆卸端子块(M3螺钉)

功耗 可达200mA (DC5V)， 可达200mA (DC26V)

外形尺寸(mm)*1 35 × 130 × 126 (W × H × D)

质量 450g以下

一般规格 遵守SYSMAC CS系列的一般规格。

安装位置 CS系列CPU装置或CS系列扩展装置

(不能安装在C200H扩展I/O装置或SYSMAC BUS从站装置上。)

单元数 每个装置的单元数(CPU装置或扩展装置) *2 电源单元 每个装置的单元数

C200HW-PA204

C200HW-PA204S

C200HW-PA204R

C200HW-PD024 3个单元

C200HW-PA209R 6个单元

每个基础系统的单元数 当仅使用C200HW-PA209R电源单元时： 6个单元×8个装置 = 48个单元

和CPU单元的数据交换 高功能I/O单元继电器

CIO 200000～CIO 295915

(字CIO 2000～CIO 2959) 每单元交换10个字的数据。 CPU单元到模拟量I/O单元 模拟量输出峰值保持转换启用位

模拟量I/O单元到CPU单元 模拟量输入输入断线检测

报警标志

内部高功能I/O单元DM区

(D20000～D29599) 当单元通电或重新启动时传送100个字的数据。 CPU单元到模拟量I/O单元 输入信号转换启用/禁用， 输入信号范围设定

输出信号转换启用/禁用， 输出信号范围设定

比率转换功能设定， 常数输出保持的输出状态

平均值功能设定

输入 规格 输入信号*4 电压输入 电流输入

模拟量输入数 4

输入信号范围*3 1～5V

0～5V，

0～10V，

-10～10V 4～20mA

额定输入(对于1点) *5 ± 15 V ± 30 mA

输入阻抗 1MΩ以上 250Ω (额定值)

分辨率 4,000 (全定标)

转换输出数据 16位二进制数据

精度*6 23 ± 2 °C ±0.2%的全刻度 ±0.4%的全刻度

0°C～55°C ±0.4%的全刻度 ±0.6%的全刻度

A/D转换时间*7 1.0ms/点

功能 平均值处理 将“n” 数据转换存储在缓冲区中， 并存储转换值的平均值。

缓冲区数量： n = 2, 4, 8, 16, 32, 64

峰值保持 当峰值保持位为ON时， 存储转换值。

输入断线检测*9 检测断线并将断线检测功能标志设定为ON。

输出 规格 输出信号 电压输出

模拟量输出数 4

输出信号范围*3 1～5V

0～5V，

0～10V，

-10～10V

输出阻抗(对于1点) 0.5Ω以下

输出电流 12 mA

分辨率 4,000 (全定标)

设定数据 16位二进制数据

精度*6 23 ± 2 °C ±0.3%的全刻度

0°C～55°C ±0.5%的全刻度

D/A转换时间*7 1.0ms/点

功能 输出保持功能 在下列任何情况下输出规定的输出状态(CLR、HOLD或MAX)。

当转换启动位被设为OFF时。*8

在调整模式中， 当除了输出数之外的值在调整中被输出时。

当PLC发生输出设定错误或严重错误时。

当CPU单元处于备用状态下时。

当负载为OFF时。

其他 功能 比率转换功能 将为比率和偏离率计算的正负梯度模拟量输入结果存储为模拟量输出值。

正梯度： 模拟量输出=A×模拟量输入+B

(A = 0～99.99；B = 8,000～7FFF Hex)

负梯度： 模拟量输出=F - A×模拟量输入+ B

(A = 0～99.99；B = 8,000～7FFF Hex；F = 输出范围值)

*1. 有关单元外形尺寸的详情， 请参见Catalog中的“外形尺寸”。

*2. 可安装到一个装置上的模拟量I/O单元数量将会因安装到该装置上的其他单元的电流消耗而发生变化。

*3. 可以为每个输入和输出设定输入和输出信号范围。

*4. 电压输入或电流输入是通过使用端子块背面的电压/电流开关来选择的。

*5. 模拟量I/O单元必须根据在此提供的输入规格来操作。在这些规格外操作单元将导致单元发生故障。

*6. 针对全定标提供。例如， 精度±0.2%表示误差为±8(BCD)。 电压输入的默认设定已经过调整。要使用电流输入， 应按照需要执行偏移和增益调整。

*7. A/D转换时间是模拟信号在被输入之后作为转换数据存储到存储器中所耗费的时间。CPU单元读取转换数据至少要耗费一个周期。D/A转换时间是转换和输出PLC 数据所需时间。要由模拟量I/O单元读取PLC中存储的数据至少需要一个运算周期。

*8. 当CPU单元的操作模式从RUN模式或MONITOR模式转换为PROGRAM模式时， 或当电源打开时， 输出转换启用位将转换为OFF。将输出根据输出保持功能指定 的输出状态。

*9. 输入断线检测功能仅在设定了1～5V或4～20mA范围时有效。如果在设定了1～5V或4～20mA范围时没有输入信号， 则断线检测功能标志将设为ON。

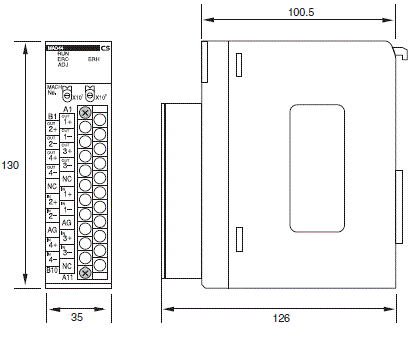

（单位：mm）

CS1W-MAD44

CS系列单元端子块外形尺寸
