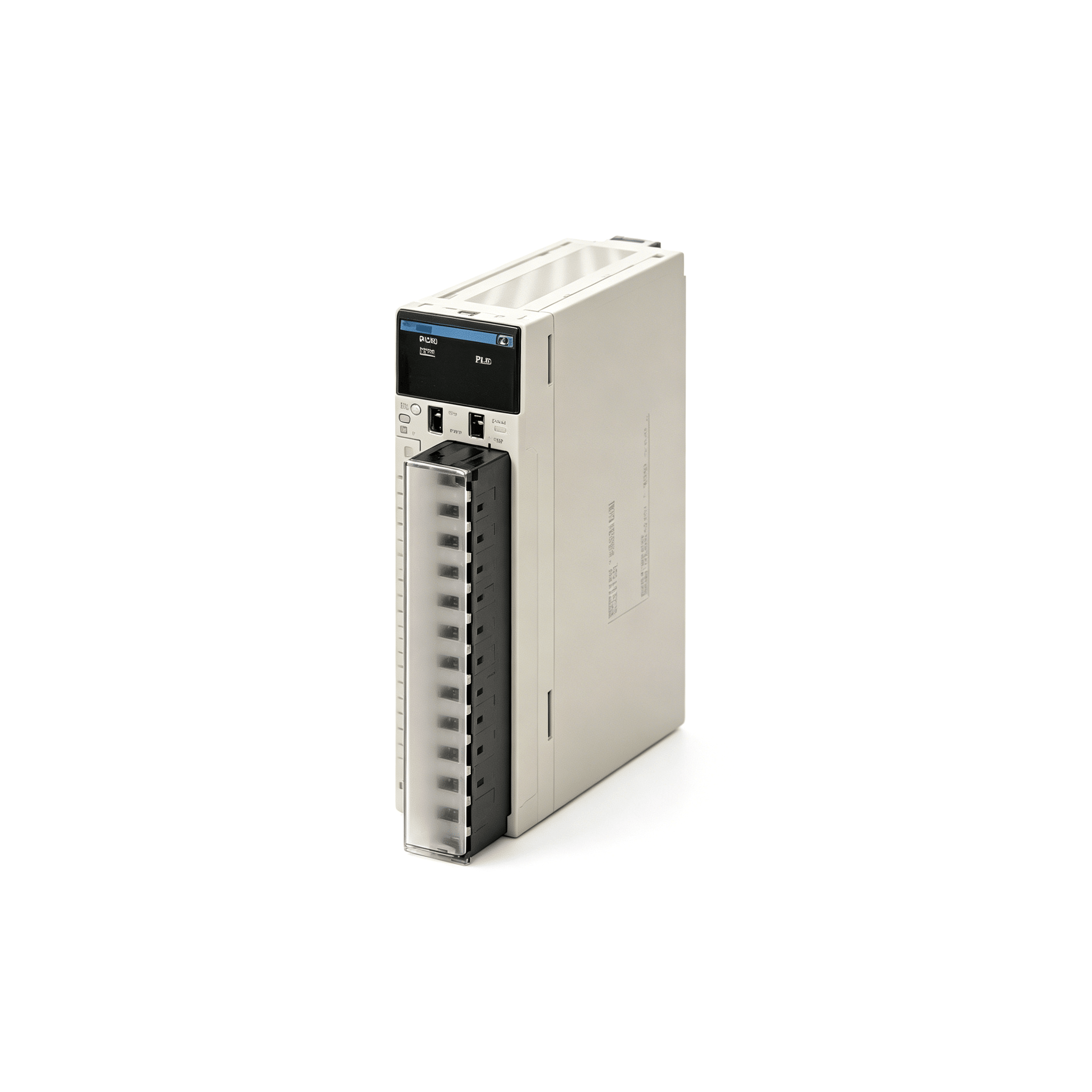

CS系列过程模拟量I/O单元CS1W-PMV

单元

类型 产品名称 输出点 信号范围

选择 信号范围 转换速度

分辨率 外部连接 分配的

单元号数 电流消耗(A) 型号 标准

5V 24V

CS1高功能I/O单元 绝缘型模拟量

输出单元

4点输入 每个输入

单独设定 4～20mA、1～5V 100ms/4点输入 可拆卸端子块 1 0.15 0.16 CS1W-PMV01 UC1, CE

4点输入 0～10V、±10V、

0～5V、±5V、

0～1 V、±1V 40ms/4点输入 0.12 0.12 CS1W-PMV02

一般规格

下表所示规格适用于所有CS系列过程模拟量I/O单元。对于每个单元专用规格， 请参见单个单元的说明。

项目 规格

适用PLC CS系列PLC

单元类型 CS系列高功能I/O单元

结构 底座安装式、单凹槽尺寸

外形尺寸 35×130×126mm (W×H×D)

质量 450g以下

外部连接端子 21点可拆卸端子块

(M3螺钉， 紧固扭矩： 0.5N·m)

单元号开关设定 00～95

自检功能 在指示器上显示自检结果。

可安装装置 CPU装置或CS系列扩展装置

单元数 80单元(10单元×8台装置)

确认安装到单个CPU装置或扩展装置的所有单元(包括CPU单元) 的总电流消耗未超过电源单元提供的电源容量。

使用环境温度 0～55°C

使用环境湿度 10%～90% (无结露)

电流消耗

名称 型号 电流消耗(电源)

5 V 26 V

绝缘型模拟量输出单元 CS1W-PMV01 0.15 A (0.75 W) 0.16 A (4.2 W)

CS1W-PMV02 0.12 A (0.60 W) 0.12 A (3.2 W)

（参考） 提供的电流和总功率

电源单元 提供的电流(功率) 总功率

5 V 26 V 24 V

C200HW-PA204 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PA204C 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PA204S 4.6 A (23 W) 0.6 A (15.6 W) 0.8 A (19.2 W) 30 W

C200HW-PA204R 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PD024 4.6 A (23 W) 0.6 A (15.6 W) 无 30 W

C200HW-PA209R 9 A (45 W) 1.3 A (33.8 W) 无 45 W

C200HW-PD025 5.3 A 1.3 A 无 40 W

CS1D-PA207R 7 A (35 W) 1.3 A (33.8 W) 无 35 W

CS1D-PD024 4.3 A (21.5 W) 0.56 A (14.6 W) 无 28 W

CS1D-PD025 5.3 A 1.3 A 无 40 W

CS1W-PMV01绝缘型模拟量输出单元

规格

项目 规格

型号 CS1W-PMV01

适用PLC CS系列

单元类型 CS系列高功能I/O单元

安装位置 CS系列CPU装置或CS系列扩展装置(无法安装到C200H扩展I/O装置或SYSMAC BUS远程I/O从站装置。)

单元数 80 (在容许电流消耗和功耗范围内)

单元编号 00～95 (不能重复高功能I/O单元编号。)

使用CPU单元进行数据交换的区域 高功能I/O单元继电器 10字/单元

CPU单元到模拟量输出单元：

每个输出的模拟量输出值

模拟量输出单元到CPU单元：

每个输出的响应输入值、输出断线

DM区字已分配给高功能I/O单元 100字/单元

CPU单元到模拟量输出单元：

CPU单元发生错误时的输出保持、上/下限值、变化率限制值(正负方向)、响应输入移动平均数的值数量、控制

输入与响应输入的零/跨度调整等。

输出数量 4

输出信号类型 4～20mA或1～5V (对4个输出分别进行选择)。

根据连接端子进行切换。

用户自定义工程单位定标 无

CIO区中的数据存储 0～4,000(0000～0FA0 hex)， 固定

0 ： 4mA或1V；4,000 ： 20mA或5V

对CIO区已分配字中的值按照以下顺序进行处理所得到的值为模拟量中的输出。

1) 输出保持→ 2) 变化率限制→ 3) 零/跨度调整→ 4) 上/下限

因此， 该值在处理之后将由模拟量输入进行确认。

线性度(25°C) 当4～20mA时： ±0.1%的全定标

当1～5V时： ±0.2%的全定标

温度系数 全定标的±0.015%/°C

分辨率 全定标的1/4,000

预热时间 10min

输出响应时间 0.2s (输出0%～100%的运行时间， 适用于步进输出)

D/A转换时间 100ms/4点输出

将数据存储在CPU单元中的时间 转换周期 + 一个CPU单元周期

输出信号范围 大约-20～115%

容许负载电阻 当4～20mA时： 404Ω以下(当输出范围为-20～115%) 或458Ω以下(当输出范围为-20～100%) (参见注释)

当1～5V时： 250kΩ以下

输出阻抗 当1～5V时： 250Ω (典型)

端子之间断开时的电压 大约15V

响应输入功能 可读取该单元输出端子的实际模拟量输出值(4～20mA或1～5V)。

存储在CIO区已分配字的数据：

0～4,000(0000～0FA0 hex)， 固定。(当4mA或1V时： 0；当20mA或5V ： 4,000)

精度： ±0.2%的全定标

分辨率： 1/2000

温度系数： ±0.015%/°C

电流输出断线检测功能 当该模拟量输出单元输出端子4～20mA的实际输出为0.5mA或低时， 将其视为外部输出电路电流回路断线， 并且输出断线标志转换为ON

功能 变化率限制 该功能可被用于控制模拟量输出值的上下波动的速度。

输出上限/下限 该功能可被用于设定模拟量输出值的高低限制。

输出保持 当任何以下CPU单元错误发生时， 该功能可将模拟量输出值保持为以前的值或指定预设值；当错误清除后， 该功能将输出CIO区的模拟量输出值。

• CPU单元严重错误(包括FALS执行)

• CPU单元中的CPU错误

• 所有输出使用输出OFF位切换为OFF

绝缘 在输出和输出端子和PLC信号之间： 被变压器和光耦合器绝缘

绝缘电阻 20MΩ， 在输出之间(在DC500V时)

耐电压 输出之间： AC1,000V， 50/60Hz， 持续1分钟， 漏电流10mA以下

外部连接 端子块(可拆卸)

单元编号设定 通过正面板上的旋转开关设定， 0～95。

指示灯 前面板上的三个LED指示灯(用于正常动作、模拟量输出单元检测到错误和CPU单元相关错误)。

正面板连接器 输出连接器端子块(可拆卸)

对CPU单元周期时间的影响 0.3ms

电流消耗 DC5V (150mA以下)， DC26V (160mA以下)

外形尺寸 35×130×126mm (W×H×D)

注：包括底座的高度是145mm。

质量 450g以下

标准附件 无

注：下图显示了容许负载电阻与电流输出之间的关系。

根据CPU单元状态确定的输出值

来自模拟量输出单元的模拟量输出值如下表所示， 取决于CPU单元的状态。

CPU单元状态 单元的模拟量输出值

严重错误(包括FALS(007) 执行) 输出保持功能保持前一个值或一个指定的预设值。

CPU错误

所有输出值用输出OFF位关闭

操作模式从RUN或Monitor转换到Program(参见注释) 当CPU单元的I/O存储器保持标志(A500.12)

设为OFF时。 CIO区的输出值被清零， 值 (0000 hex) 被输出更新。

当CPU单元的I/O存储器保持标志(A500.12)

设为ON时。 CIO区的输出值被保持在操作模式改变之前的值，并被输出更新。

在将电源转换为ON后， 发生严重错误或CPU处于备用状态 0mA或0V为输出。

高功能I/O单元周期刷新被禁用 输出可通过梯形图程序中的IORF(097)刷新。

注：不管CPU单元的操作模式（包括编程模式） 如何， 在CIO区的分配字内的模拟量输出值始终被输出刷新。但是， 如上表所示， 当操作模式变为程序模式时， CIO区的模拟量输出值的清除或保持取决于CPU单元I/O存储器保持标志(A500.12)的状态。特别是在此标志设定为ON时要小心， 因为模式改变前的值将被保持， 该值将被输出刷新。

CS1W-PMV02绝缘型模拟量输出单元

规格

项目 规格

型号 CS1W-PMV02

适用PLC CS系列

单元类型 CS系列高功能I/O单元

安装位置 CS系列CPU装置或CS系列扩展装置(无法安装到C200H扩展I/O装置或SYSMAC BUS远程I/O从站装置。)

单元数 80 (在容许电流消耗和功耗范围内)

单元编号 00～95 (不能重复高功能I/O单元编号。)

使用CPU单元进行数据交换的区域 高功能I/O单元继电器 CPU单元到模拟量输出单元：

每个输出的模拟量输出值

模拟量输出单元到CPU单元：

无

DM区字已分配给高功能I/O单元 100字/单元

CPU单元到模拟量输出单元：

CPU单元发生错误时的输出保持、上/下限值、变化率限制值、控制输出的零/跨度调整等。

输出数量 4

输出信号类型 0～10V、0～5V、0～1V、-10～10V、-5～5V、-1～1V (每个输出点可单独设定。)

用户自定义工程单位定标 可对以上信号类型分别进行定标。

(输出值对应的数据可任意设定。)

CIO区中的数据存储 ±32,000(8300～FFFF hex、0000～7D00 hex)

精度(25°C) ±0.1%的全定标

温度系数 全定标的±0.015%/°C

分辨率 -10～10V、-1～1V ： 全跨度的1/16,000

0～10V、0～1V、-5～5V ：全跨度的1/8,000

0～5V ： 全跨度的1/4,000

预热时间 10min

输出响应时间 50ms以下(输出0%～90%的运行时间， 适用于步进输出)

D/A转换时间 40ms/4点输出

将数据存储在CPU单元中的时间 输出相应时间 + 转换时间 + 1个CPU单元周期

输出信号范围 -15～115%(-7.5～107.5%， 对于±10V和±1V范围)

容许负载电阻 10kΩ以上

输出阻抗 0.5Ω以下

端子之间断开时的电压 -

响应输入功能 无

电流输出断线检测功能 无

功能 变化率限制 该功能可被用于控制模拟量输出值的上下波动的速度。

输出上限/下限 该功能可被用于设定模拟量输出值的高低限制。

输出保持 当任何以下CPU单元错误发生时， 该功能可将模拟量输出值保持为以前的值或指定预设值。CPU单元错误清除之后， 恢复正常操作。

• CPU单元严重错误(包括FALS执行)

• CPU单元中的CPU错误

• CPU单元负载中断

绝缘 在输出和输出端子和PLC信号之间： 被变压器和光耦合器绝缘

绝缘电阻 20MΩ， 在输出之间(在DC500V时)

耐电压 输出之间： AC1,000V， 50/60Hz， 持续1分钟， 漏电流10mA以下

外部连接 端子块(可拆卸)

单元编号设定 通过正面板上的旋转开关设定， 0～95。

指示灯 前面板上的三个LED指示灯(用于正常动作、模拟量输出单元检测到错误和CPU单元相关错误)。

正面板连接器 输出连接器端子块(可拆卸)

对CPU单元周期时间的影响 0.3ms

电流消耗 DC5V (120mA以下)， DC26V (120mA以下)

外形尺寸 35×130×126mm (W×H×D)

注：含底座的高度为145mm。

质量 450g以下

标准附件 无

根据CPU单元状态确定的输出值

来自模拟量输出单元的模拟量输出值如下表所示， 取决于CPU单元的状态。

CPU单元状态 单元的模拟量输出值

严重错误(包括FALS(007) 执行) 输出保持功能保持前一个值或一个指定的预设值。

CPU错误

所有输出值用输出OFF位关闭

操作模式从RUN或Monitor转换Program(参见注释) 当CPU单元的I/O存储器保持标志(A500.12)

设为OFF时。 CIO区的输出值被清零， 值 (0000 hex) 被输出更新。

当CPU单元的I/O存储器保持标志(A500.12)

设为ON时。 CIO区的输出值被保持在操作模式改变之前的值， 并被输出更新。

在将电源转换为ON后， 发生严重错误或CPU处于备用状态 0V为输出。

高功能I/O单元周期刷新被禁用 输出可通过梯形图程序中的IORF(097)刷新。

注：不管CPU单元的操作模式（包括编程模式） 如何， 在CIO区的分配字内的模拟量输出值始终被输出刷新。但是， 如上表所示， 当操作模式变为程序模式时， CIO区的模拟量输出值的清除或保持取决于I/O存储器保持标志(A500.12)的状态。特别是在此标志设定为ON时要小心， 因为模式改变前的值将被保持， 该值将被 输出刷新。

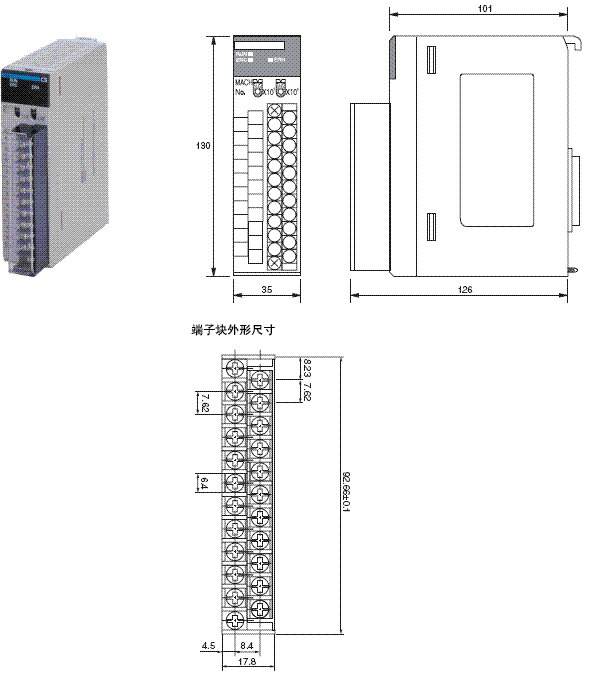

（单位：mm）

CS1W-PMV01/PMV02
