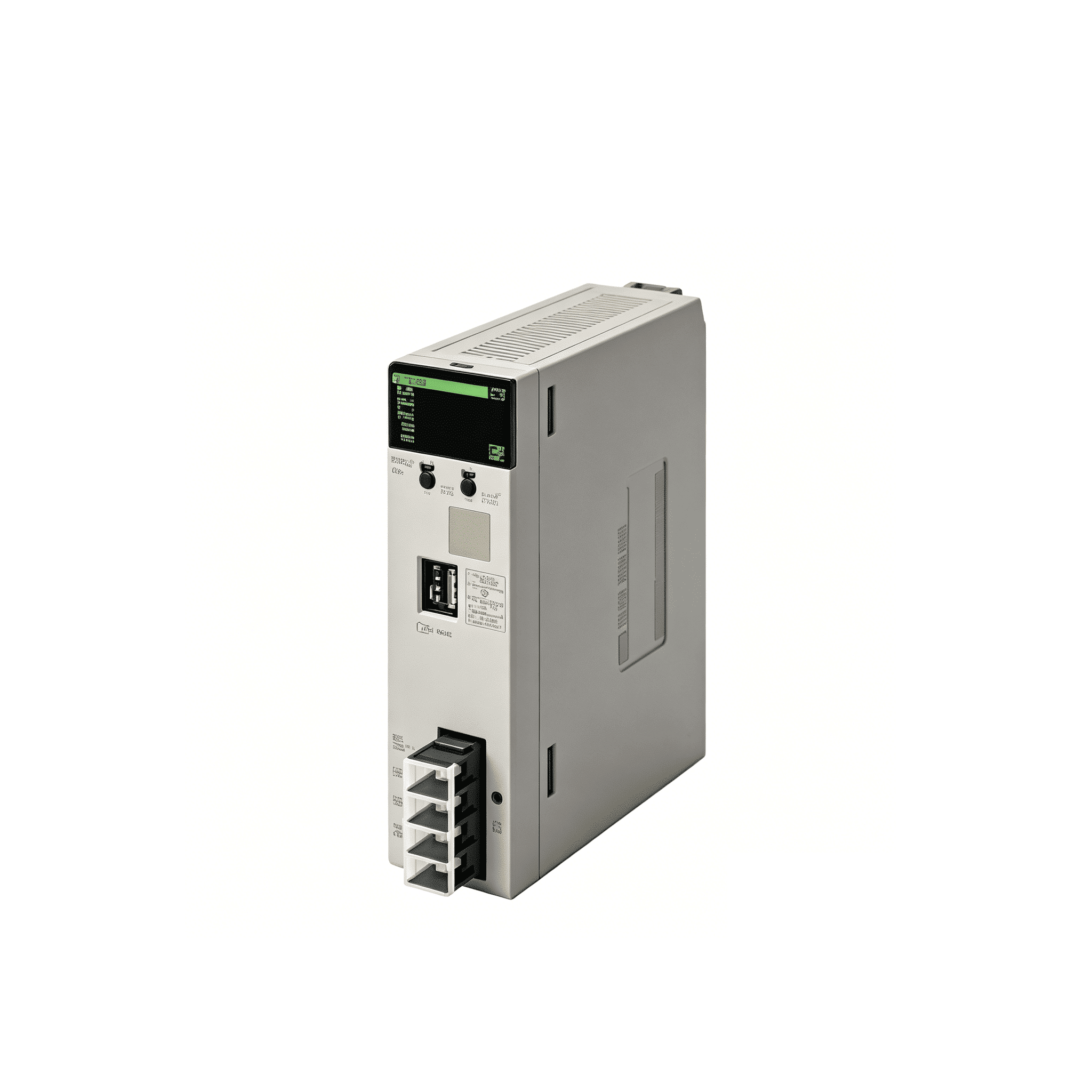

CS系列CompoBus/S主站单元CS1W-SRM21
CompoBus/S为高速I/O总线
产品参数
产品详情
元类型 名称 规格 分配的单元编码数目 电流的消耗(A) 型号 标准
通信功能 I/O点数 每个CPU单元可安装台数 5 V 24 V
CS1高功能I/O单元 CompoBus/S
主站单元
远程I/O通信 256个(128点输入和128点输出) 95 2 0.15 --- CS1W-SRM21 U, C, CE
128个(64点输入和64点输出
通信规格
项目 规格
通信方式 特殊CompoBus/S协议l
通信波特率 高速通信模式：750kbps
长距离通信模式：93.75kbps
调制方式 基带方式
编码方式 曼彻斯特编码方式
错误控制检查 曼彻斯特编码检查、帧长度检测和奇偶校验
电缆 VCTF电缆
(JIS C 3306) 2根0.75mm2导线(2根导线)
4根0.75mm2导线(2根导线和2根电源线)
特殊扁平电缆 4根0.75mm2 导线(2根导线和2根电源线)
通信距离 2芯VCTF电缆 高速通信模式
主线路长度： 100m
分支线路长度： 3m
总分支线路长度：50m
长距离通信模式
主线路长度： 500m
分支线路长度： 6m
总分支线路长度：120m
4芯VCTF电缆 高速通信模式
主线路长度： 30m
分支线路长度： 3m
总分支线路长度：30m
长距离通信模式：自由分支(在电缆总长度200m的情况下)。
特殊扁平电缆 高速通信模式
主线路长度： 30m
分支线路长度： 3m
总分支线路长度：30m
当使用4芯VCTF电缆或特殊扁平电缆连接少于16个从站时，在高速通信模式下，主线路可以为100m，总分支线路长度多可以是50m。
长距离通信模式：自由分支(在电缆总长度长200m的情况下)。
规格
适用PLC型号 CS系列PLC
单元类型 CS1高功能I/O单元
内部电流消耗 DC5V， 150mA
质量 167g
I/O点 256 (128点输入和128点输出) 128 (64点输入和64点输出)
分配字数* 20个字(8点用于输入， 8点用于输出， 4点用于说明状态) 10字(4点用于输入， 4点用于输出， 2点用于说明状态)
可安装的主站单元数量 95 96
节点地址 每个节点8个地址
可连接的从站数量 32
状态信息 通信错误标志、参与标志
* 使用高功能I/O单元区（在CIO区）。

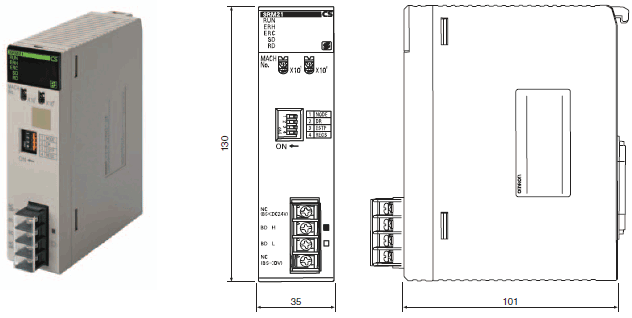

（单位：mm）
CS1W-SRM21
