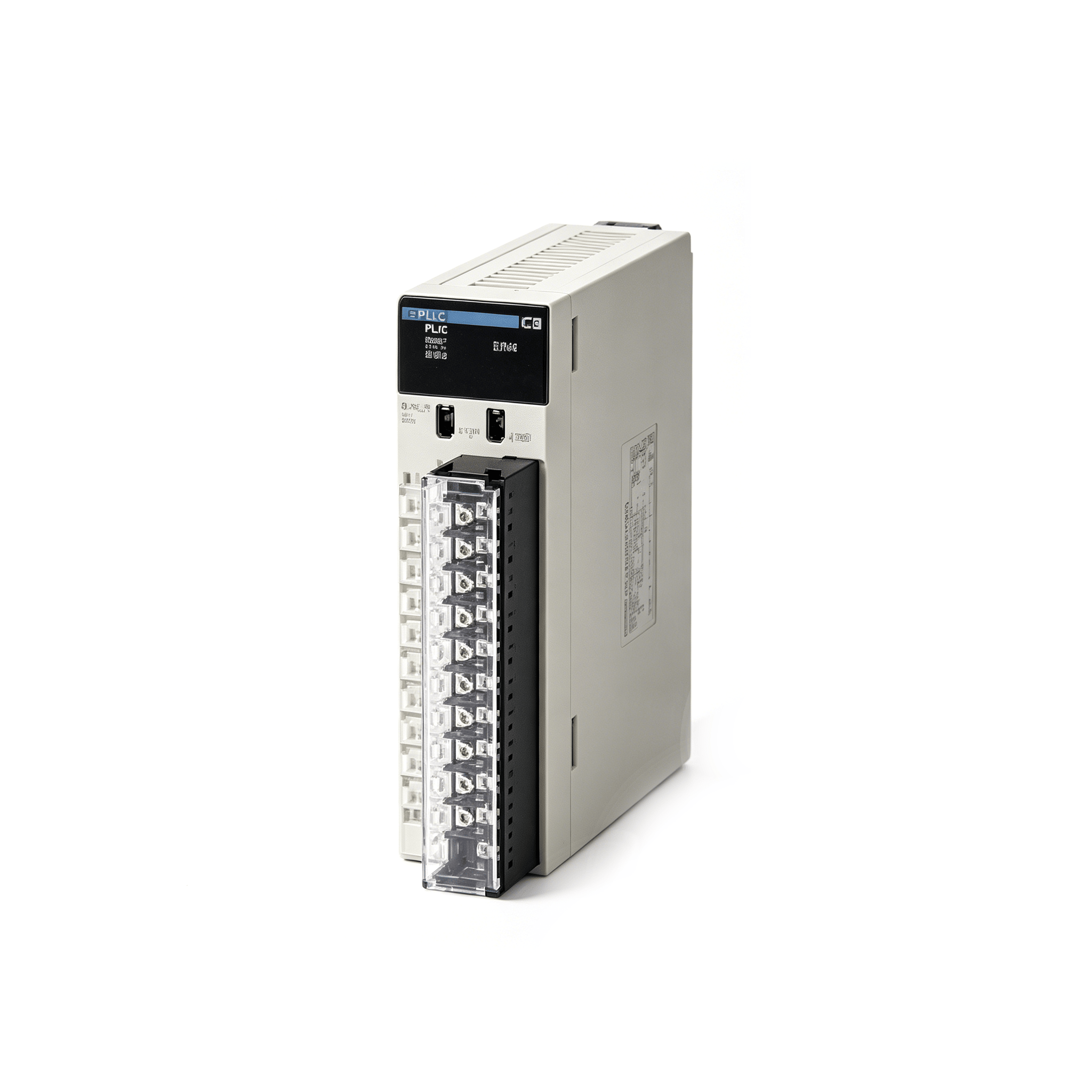

CS系列模拟量I/O单元CS1W-DA

单元

类型 产品

名称 规格 型号 分配的

单元号

数 电流消耗(A) 标准

I/O点 信号

范围

选择 信号范围 分辨率 转换速度 外部连接

5V 26V

CS1

高功能

模拟量

I/O

单元 模拟量

输出单元 4点

输出 每个

输入

单独

设定 1～5V、

0～5V、

0～10V、

-10V～10V、

4～20mA， 1/4,000 1ms/点 可拆卸端

子块 CS1W-DA041 1 0.13 0.18 UC1，

N, CE

8点

输出 1～5V、

0～5V、

0～10V、

-10V～10V 1/4,000 1ms/点 CS1W-DA08V 0.13 0.18

8点

输出 4～20mA 1/4,000 1ms/点 CS1W-DA08C 0.13 0.25

项目 CS1W-DA041 CS1W-DA08V CS1W-DA08C

适用的PLC模型 CS系列

单元类型 CS1高功能I/O单元

绝缘*1 在I/O和PLC信号之间： 光耦合器

(单独的I/O信号之间无绝缘。)

外部端子 21点可拆卸端子块(M3螺钉)

功耗 130mA (DC5V)，

180mA (DC26V) 130mA (DC5V)，

180mA (DC26V) 130mA (DC5V)，

250mA (DC26V)

外形尺寸(mm)*2 35 × 130 × 126 (W × H × D)

质量 450g以下

一般规格 遵守SYSMAC CS系列的一般规格。

安装位置 CS系列CPU装置或CS系列扩展装置

(不能安装在C200H扩展I/O装置或SYSMAC BUS从站装置上。)

单元数 视电源单元而定。*3

和CPU单元的数据交换*4 高功能I/O单元继电器

CIO 200000～CIO 295915

(字CIO 2000～CIO 2959)

内部高功能I/O单元DM区

(D20000～D29599)

输出规格 模拟量输出数 4 8 8

输出信号范围*5 1～5V/4～20mA

0～5V，

0～10V，

-10～10V 1～5V

0～5V，

0～10V，

-10～10V 4～20mA

输出阻抗 0.5Ω以下(针对电压输出)

输出电流(对于1点) 12mA (针对电压输出)

容许负载电阻 600Ω (电流输出) *9 - 600Ω (电流输出) *8

分辨率 4,000 (全定标)

设定数据 16位二进制数据

线性度*6 23±2°C ： 电压输出： ±0.3%的全刻度

电流输出： ±0.5%的全刻度

0°C～55°C ： 电压输出： ±0.5%的全刻度

电流输出： ±0.8%的全刻度

D/A转换时间*7 1.0ms/点

输出功能 输出保持功能 在下列任何情况下输出规定的输出状态(CLR、HOLD或MAX)。

当转换启动位被设为OFF时。*8

在调整模式中， 当除了输出数之外的值在调整中被输出时。

当PLC发生输出设定错误或严重错误时。

当CPU单元处于备用状态下时。

当负载为OFF时。

*1. 当在本单元上进行耐压试验时， 不要在端子块上施加超过600V的电压。

*2. 有关单元外形尺寸的详情， 请参见Catalog中的“外形尺寸”。

*3. 单元数

电源单元 CS1W-DA041/08V CS1W-DA08C

C200HW-PA204

C200HW-PA204S

C200HW-PA204R

C200HW-PD024 3个单元 2个单元.

C200HW-PA209R 7个单元 5个单元

可安装到一个装置上的单元数量将会因安装到该装置上的其他单元的电流消耗而发生变化， 而且可能低于上表中显示的数值。

*4. 和CPU单元的数据交换

高功能I/O单元继电器

CIO 200000～CIO 295915

(字CIO 2000～CIO 2959) 每单元交换10个字的数据。 CPU单元到模拟量输出单元 模拟量输出设定数据转换启用位

模拟量输出单元到CPU单元 报警标志

内部高功能I/O单元DM区

(D20000～D29599) 当单元通电或重新启动时传送100个字的数据。 CPU单元到模拟量输出单元 输出信号转换启用/禁用， 输出信号范围设定输出保持的输出状态

*5. 可以为每个输出设定输出信号范围。

*6. 线性度针对全定标提供。例如， 线性度±0.3%表示误差为±12(BCD)。

*7. D/A转换时间是转换和输出PLC数据所需时间。要由模拟量输出单元读取PLC中存储的数据至少需要一个运算周期。

*8. 当CPU单元的操作模式从RUN模式或MONITOR模式转换为PROGRAM模式时， 或当电源打开时， 输出转换启用位将转换为OFF。将输出根据输出保持功能指定 的输出状态。

*9. 负载电阻在出厂时已调整至250Ω。当负载电阻不是250Ω时， 在应用之前总是应当先调整偏移增益。 CS1W-DA041在出厂时已调整好电流输出（负载电阻： 250Ω）。当使用电压输出时， 在应用之前先调整偏移增益。

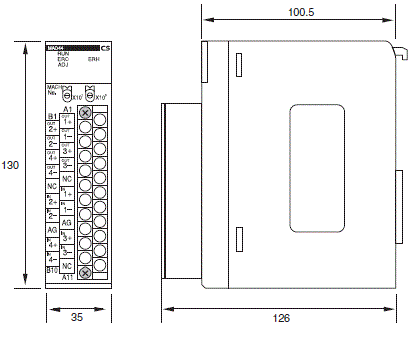

（单位：mm）

CS1W-DA08V/08C/041
