CS系列过程模拟量I/O单元CS1W-PTS
提供隔离器、电源、信号转换器以 及其他设备的功能。
产品参数
产品详情
绝缘型热电偶输入单元
单元
类型 产品名称 输入点 信号范围
选择 I/O类型 转换速度 外部连接 分配的
单元号数 电流消耗(A) 型号 标准
5V 24V
CS1高功能I/O单元 绝缘型热电偶 输入单元
4点输入 每个输入单独设定 B、E、J、K、L、N、R、S、T、
U、WRe5-26、
PLⅡ、100mV 20ms/4点输入， 10ms/2点
输入 可拆卸
端子块 1 0.12 0.08 CS1W-PTS11 UC1、
N、
CE
4点输入 R、S、K、J、T、L、B 250ms/4点输入 0.25 ― CS1W-PTS51 UC1、
CE
8点输入 R、S、K、J、T、L、B 250ms/8点输入 0.18 0.06 CS1W-PTS55
4点输入 B、E、J、K、N、R、S、T、
±80mV 150ms/4点输入 0.15 0.15 CS1W-PTS01-V1
绝缘型铂电阻输入单元
单元
类型 产品名称 输入点 信号范围
选择 I/O类型 转换速度
分辨率 外部连接 分配的
单元号数 电流消耗(A) 型号 标准
5V 24V
CS1高功能I/O单元 绝缘型铂电阻输入单元
4点输入 每个输入单独设定 Pt100、JPt100、Pt50、
Ni508.4 20ms/4点输入， 10ms/2点
输入 可拆卸端子块 1 0.12 0.07 CS1W-PTS12 UC1、
N、
CE
4点输入 Pt100、JPt100 250ms/4点输入 0.25 ― CS1W-PTS52 UC1、
CE
8点输入 Pt100、
JPt100 250ms/8点输入 0.18 0.06 CS1W-PTS56
4点输入 Pt100、
JPt100 100ms/4点输入 0.15 0.15 CS1W-PTS02
绝缘型铂电阻输入单元
(Ni508.4Ω) 4点输入 Ni508.4 100ms/4点输入 0.15 0.15 CS1W-PTS03

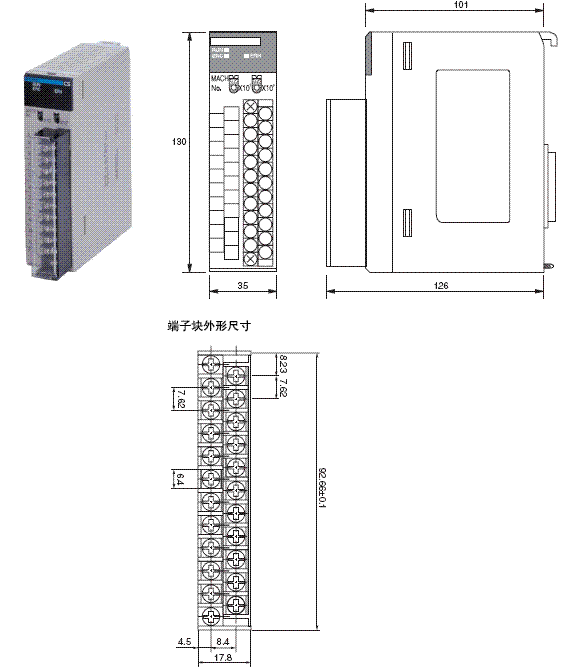

（单位：mm）
