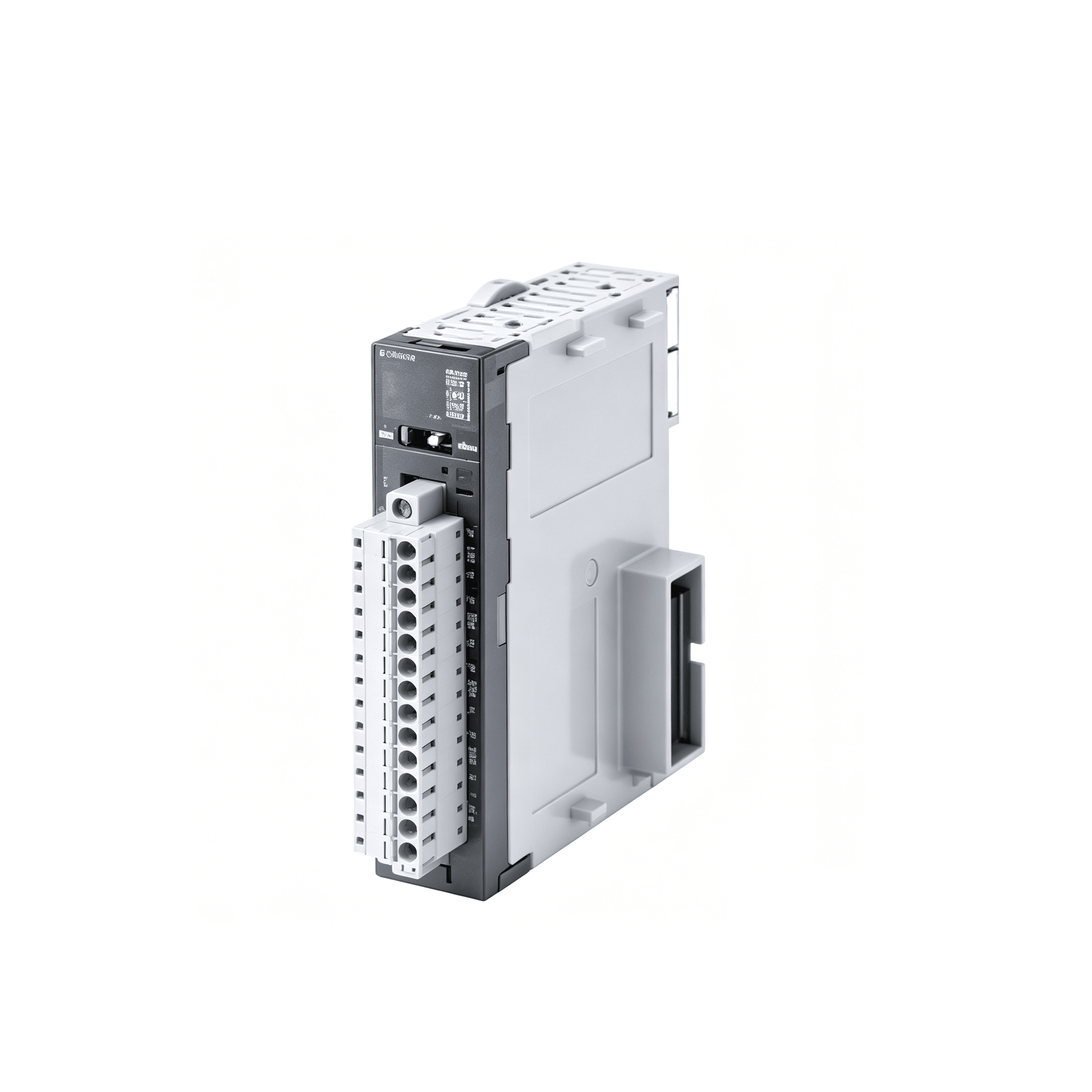

CJ1W-B7A接口单元

单元类型 名称 规格 分配的字数量 电流消耗(A) 型号 标准

I/O点 外部连接 5V 24V

CJ1基本

I/O单元 B7A接口单元

64点输入 可拆卸式端子块 4个字 0.07 --- CJ1W-B7A14 UC1、CE

64点输出 0.07 --- CJ1W-B7A04

32点输入/输出 0.07 --- CJ1W-B7A22

国际标准

标准缩写如下： U: UL、U1: UL （危险区域的类别I子类2产品）， C: CSA、UC: cULus、UC1: cULus （危险区域的类别I子类2产品）， CU: cUL、N: NK、L: Lloyd和CE: EC指令。

请向欧姆龙代表处咨询详情以及这些标准的适用条款。

B7A通信规格

项目 规格

传送方式 单向分时多路传送

传送延迟(传送路径上的通信延迟) 高速 3ms (标准)， 5ms (大值)

标准 19.2ms (标准)， 31ms (大值)

传送点 CJ1W-B7A14 64点输入(4个端口)

CJ1W-B7A04 64点输出(4个端口)

CJ1W-B7A22 32点输入(2个端口)， 32点输出(2个端口)

外部电源电压 *1 DC12～24V (允许电压范围： 10.8～26.4V)

外部电源电流 *2 CJ1W-B7A14 小40 mA

CJ1W-B7A04 小150 mA

CJ1W-B7A22 小80 mA

输入时间 *3 高速 16ms

标准 2.4ms

传送距离 高速 一侧的电源(公用电源) 大10 m

50m以下(带屏蔽电缆)

两侧的电源(独立的电源) 大10 m

100 m以下(带屏蔽电缆)

标准 一侧的电源(公用电源) 大100m

两侧的电源(独立的电源) 大500m

电缆 VCTF， 0.75mm2, 3根导线(电源在一侧(公用电源))

VCTF， 0.75 mm2, 2根导线(电源在两侧(独立的电源))

屏蔽电缆， 0.75 mm2, 3根导线(电源在一侧(公用电源))

屏蔽电缆， 0.75 mm2, 2根导线(电源在两侧(独立的电源))

注1. 当使用独立的电源时， B7A接口单元和B7A链接终端将由外部的独立电源供电。

2. 当使用公用的电源时， B7A接口单元和B7A链接终端将由同一外部电源供电。

*1. 推荐使用欧姆龙S8□□系列电源单元作为外部电源。

*2. 外部电源电流的容量不包括B7A链接终端所需的容量。

*3. 输入时间是指B7A接口单元从CPU单元读取输入信号所需的时间。

规格

模式 标准模式 高速模式

I/O点 IN 32 / OUT 32 (CJ1W-B7A22)

IN 64 (CJ1W-B7A14)

OUT 64 (CJ1W-B7A04)

传送方式 单向分时多路传送

传送距离 500m 100m

传送延迟 19.2ms (标准) 3ms (标准)

输入时间 16ms 2.4ms

电源电压(允许电压范围) DC12～24V

(DC10.8～26.4V)

I/O内存分配 每个单元在I/O区域分配了4个字(从CIO 0000开始)。这些字是根据单元的安装位置分配的。

传送错误位 每个输入端口的传送错误位都分配在基本I/O单元信息区。

电缆 推荐VCTF, 0.75mm2

单位：mm）

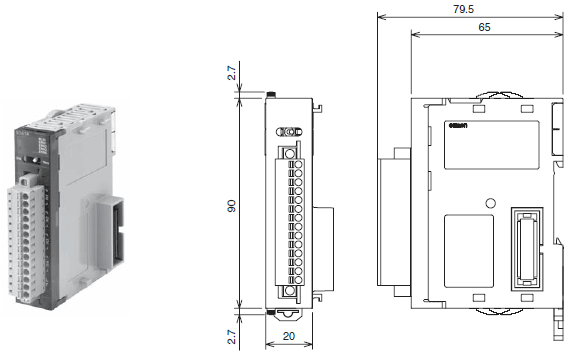

CJ1W-B7A14/04/22
