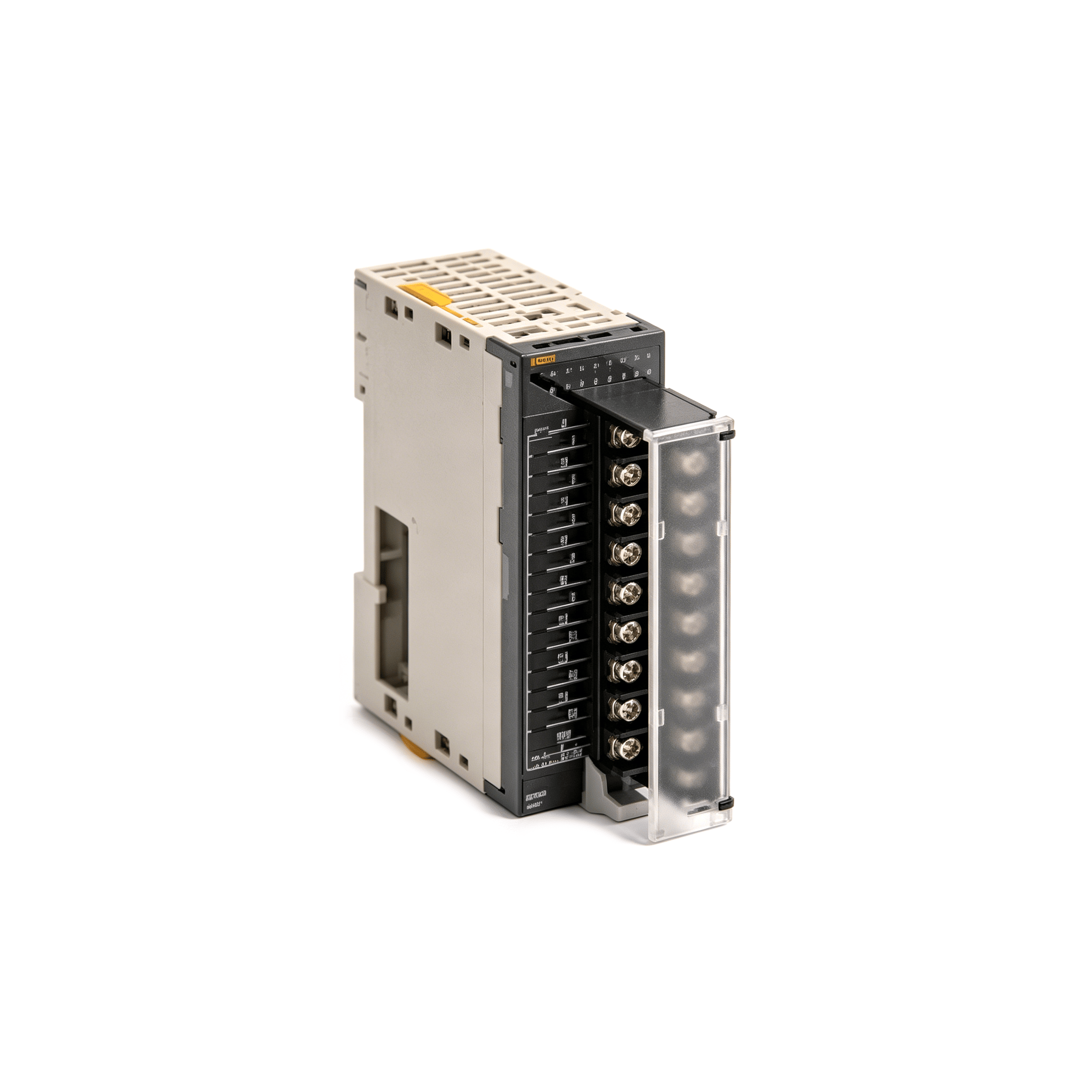

输入单元CJ1W-IDP01

单元类型: CJ1基本 I/O单元

分配的字数: 1字

标准: UC1, N, L, CE

 产品名称 规格 电流消耗(A) 型号

I/O点 输入电压，

输入电流 公用 输入脉冲宽度条件 外部连接 5 V 24 V

快速响应输

入单元

16点输入 DC24V， 7mA 16点，

1个公用 通电时间： 0.05ms以下

断电时间： 0.5ms以下 可拆卸端子块 0.08 - CJ1W-IDP01

注：单元的安装位置和单元号没有限制。

附件

CJ系列快速响应输入单元没有附件。

CJ1W-IDP01快速响应输入单元（16点）

名称 16点快速响应输入单元(带端子块)

型号 CJ1W-IDP01

额定输入电压 DC24V

额定输入电压范围 DC20.4～26.4V

输入阻抗 3.3kΩ

输入电流 在DC24V时典型值为7mA

ON电压/ON电流 DC14.4V以上/3mA以上

OFF电压/OFF电流 DC5V以下/1mA以下

ON响应时间 0.05ms以下

OFF响应时间 0.5ms以下

回路数 16 (16点/公用， 1回路)

并发ON点数 100% (16点/公用) 同步ON (DC24V)

绝缘电阻 外部端子和GR端子间20MΩ (DC100V)

耐电压 外部端子和GR端子间1分钟AC1,000V， 漏电流10mA以下

内部电流消耗 80mA以下

质量 110g以下

附件 无

回路配置

端子的信号名称为设备变量名称。

设备变量名称为使用“Jxx” 作为设备名称的名称。

外部连接和端子-设备变量图

可以任意方向连接输入电源的正负极。

端子的信号名称为设备变量名称。

设备变量名称为使用“Jxx” 作为设备名称的名称。

通过快速响应输入，CPU单元可以读取短于CPU单元周期时间的脉冲输入。

快速响应输入单元可以读取的脉冲宽度（ON时间）为0.05ms。

刷新输入时，会清除内部回路读取的输入。

* 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。

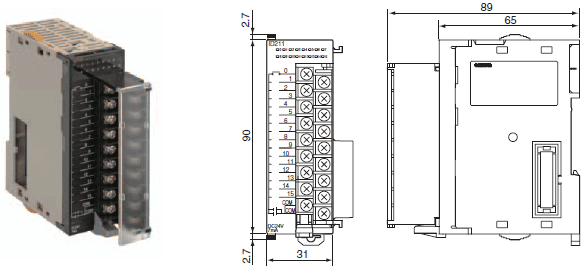

（单位：mm）

8点/16点单元（18点端子块） CJ1W-IDP01
