中断输入单元CJ1W-INT01

单元类型: CJ1基本 I/O单元

分配的字数: 1字

标准: UC1, N, L, CE

产品名称 规格 电流消耗(A) 型号

I/O点 输入电压/

电流 公用 输入脉冲宽度

条件 每单元

可安装的单

元数 外部连接 5 V 24 V

中断输入单元

16点输入 DC24V，

7mA 16点，

1个公用 通电时间：

0.05ms以下

断电时间：

0.5ms以下 2 可拆卸端子块 0.08 --- CJ1W-INT01

注1. 仅可用于CPU装置，不可用于扩展装置上。

2. 单元的安装位置取决于CPU装置和CPU单元的型号。

　　CJ2H-CPU6@-EIP ： 从紧挨CPU单元的凹槽到第四个凹槽。

　　CJ1G、CJ1H ： 从紧挨CPU单元的凹槽到第五个凹槽。

　　CJ1M ： 从紧挨CPU单元的凹槽到第三个凹槽。

3. 对于SYSMAC NJ系列控制器， 可以将中断输入单元用作正常基本输入单元。不能用于启动I/O中断任务。

附件

CJ系列中断输入单元没有附件。

CJ1W-INT01中断输入单元（16点）

名称 16点中断输入单元(带端子块)

型号 CJ1W-INT01

额定输入电压 24 VDC

额定输入电压范围 DC20.4～26.4V

输入阻抗 3.3kΩ

输入电流 在DC24V时典型值为7mA

ON电压/ON电流 DC14.4V以上/3mA以上

OFF电压/OFF电流 DC5V以下/1mA以下

ON响应时间 0.05ms以下

OFF响应时间 0.5ms以下

回路数 16 (16点/公用， 1回路)

并发ON点数 100% (16点/公用) 同步ON (DC24V)

绝缘电阻 外部端子和GR端子间20MΩ (DC100V)

耐电压 外部端子和GR端子间1分钟AC1,000V， 漏电流10mA以下

内部电流消耗 80mA以下

质量 110g以下

附件 无

回路配置

可以将两个中断输入单元安装到CPU装置中。

可以将这些单元作为紧挨在CPU单元旁的五个单元中的一个进行连接。

如果在任何其他位置连接中断输入单元， 则会发生单元/扩展装置连接不正确的错误。

将信号输入的脉冲宽度设定到中断输入单元， 以便它们可满足以下条件。

端子的信号名称是设备的变量名称。

设备变量名称是将“Jxx” 用作设备名称的名称。

外部连接和端子-设备变量图

极性用两种方式均可连接。

端子的信号名称是设备的变量名称。设备变量名称为使用“Jxx” 作为设备名称的名称。

注：对于NJ系列控制器，可以将中断输入单元用作正常基本输入单元。不能用于启动I/O中断任务。

* 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。

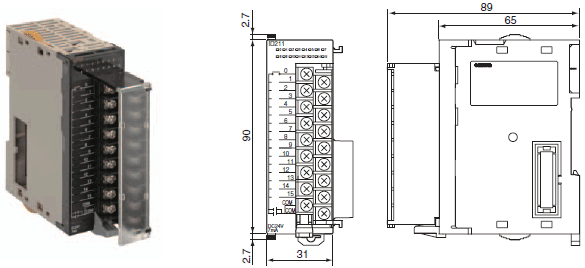

（单位：mm）

CJ1W-INT01
