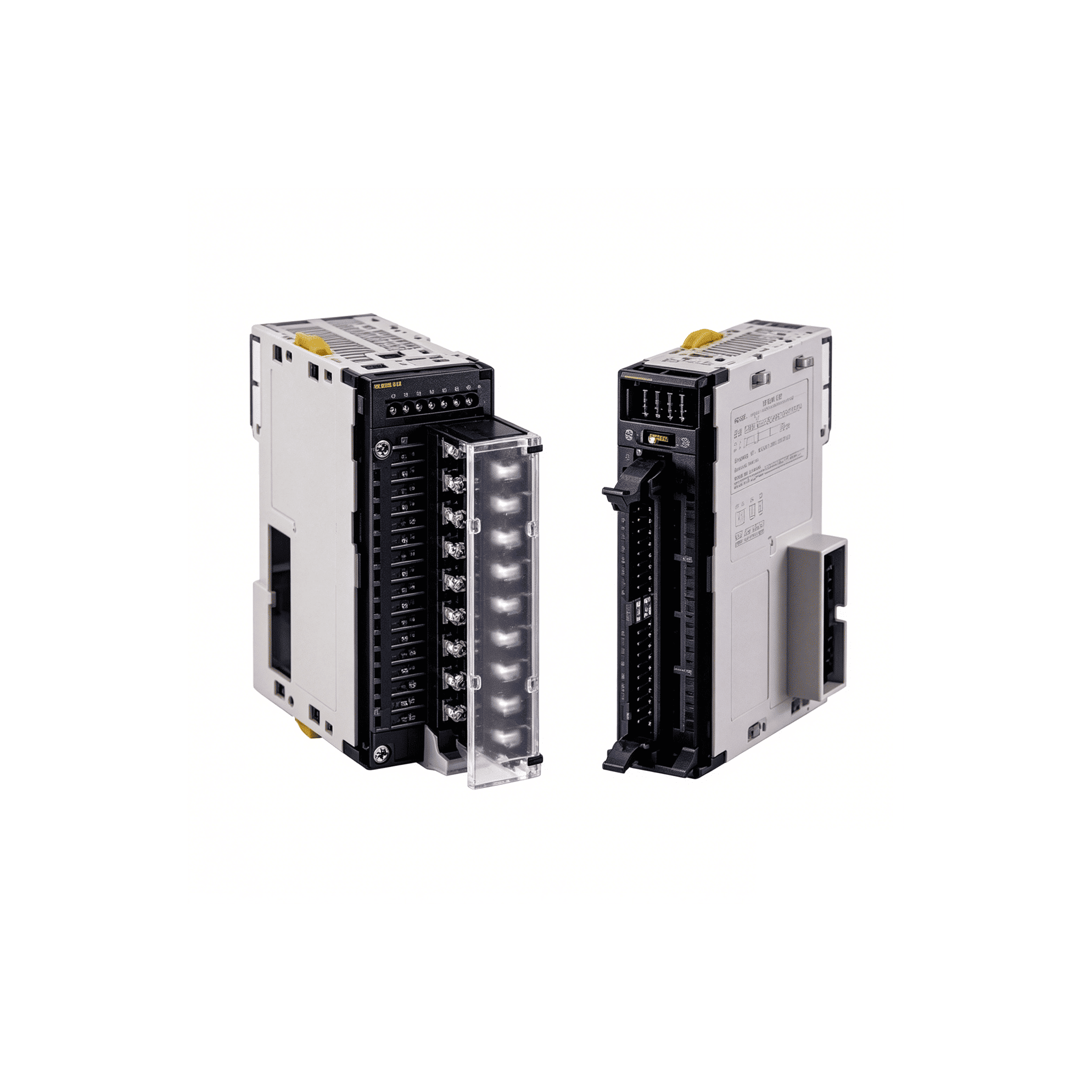

输出单元CJ1W-OC / OA / OD

*1. 以下单元具有负载短路保护：CJ1W-OC202、CJ1W-OD204、CJ1W-OD212和CJ1W-OD232。

*2. 可用于具有32点输出或64点输出的型号

输出单元

型号 产品名称 规格 公配的字数 电流消耗(A) 型号 标准

输出形式 I/O点 大开关

容量 公用 外部链接 5 V 24 V

CJ1基本I/O单元 继电器接点输出单元

- 8点

输出 AC250～DC24V，

2A 独立

接点 可拆卸

端子块 1字 0.09 0.048

以下 CJ1W-OC201 UC1, N,

L, CE

- 16点

输出

AC250～DC24V，

2A

16点，

1个公用 可拆卸

端子块 1字 0.11 0.096

以下 CJ1W-OC211

三端双向输出单元

- 8点

输出 AC250V，

0.6A 8点，

1个公用 可拆卸

端子块 1字 0.22 --- CJ1W-OA201

晶体管输出单元

漏型 8点

输出 DC12～24V，

2A 4点，

1个公用 可拆卸

端子块 1字 0.09 --- CJ1W-OD201

漏型 8点

输出 DC12～24V，

0.5A 8点，

1个公用 可拆卸

端子块 1字 0.1 --- CJ1W-OD203

漏型 16点

输出 DC12～24V，

0.5A 16点，

1个公用 可拆卸

端子块 1字 0.1 --- CJ1W-OD211

漏型 16点

输出

(高速) DC24V， 0.5A 16点，

1个公用 可拆卸

端子块 1字 0.15 --- CJ1W-OD213 N, L,

CE

漏型 32点

输出 DC12～24V，

0.5A 16点，

1个公用 Fujitsu

连接器 2字 0.14 --- CJ1W-OD231 UC1, N,

L, CE

漏型 32点

输出 DC12～24V，

0.5A 16点，

1个公用 MIL

连接器 2字 0.14 --- CJ1W-OD233

漏型 32点

输出

(高速) DC24V，0.5A 16点，

1个公用 MIL

连接器 2字 0.22 --- CJ1W-OD234 N, L,

CE

漏型 64点

输出 DC12～24V，

0.3A 16点，

1个公用 Fujitsu

连接器 4字 0.17 --- CJ1W-OD261 UC1, N,

L, CE

漏型 64点

输出 DC12～24V，

0.3A 16点，

1个公用 MIL

连接器 4字 0.17 --- CJ1W-OD263

源型 8点

输出

24 VDC, 2A

短路保护

4点，

1个公用 可拆卸

端子块 1字 0.11 --- CJ1W-OD202

源型 8点

输出 24 VDC, 0.5A

短路保护 8 点,

1个公用 可拆卸

端子块 1字 0.1 --- CJ1W-OD204

源型 16点

输出 24 VDC, 0.5A

短路保护 16点，

1个公用 可拆卸

端子块 1字 0.1 --- CJ1W-OD212

源型 32点

输出 24 VDC, 0.5A

短路保护 16点，

1个公用 MIL

连接器 2字 0.15 --- CJ1W-OD232

源型 64点

输出 12 to 24 VDC,

0.3A 16点，

1个公用 MIL

连接器 4字 0.17 --- CJ1W-OD262

附件

不包含带连接器的型号。使用下面列出的某一适用连接器，或者使用一个适用的连接器-端子块转换单元或I/O继电器端子。有关布线方法的详细信息，请参见外部接口。

适用的连接器

Fujitsu连接器（32点输入、32点输出、64点输入、64点输出、32点输入/32点输出和16点输入/16点输出单元）

名称 连接 备注 适用的单元 型号 标准

40针

连接器 焊接 FCN-361J040-AU 连接器 Fujitsu连接器：

CJ1W-ID231 (32点输入) ：每单元1个

CJ1W-ID261 (64点输入) ：每单元2个

CJ1W-OD231 (32点输出) ：每单元1个

CJ1W-OD261 (64点输出) ：每单元2个

CJ1W-MD261 (32点输入，32点输出) ：

每单元2个 C500-CE404 ---

FCN-360C040-J2 连接器罩盖部

压接 FCN-363J040 连接插座 C500-CE405

FCN-363J-AU 接触件

FCN-360C040-J2 连接器罩盖部

高压

焊接 FCN-367J040-AU/F C500-CE403

24针

连接器 焊接 FCN-361J024-AU 连接器 Fujitsu连接器：

CJ1W-MD231 (16点输入，16点输出) ：

每单元2个 C500-CE241

FCN-360C024-J2 连接器罩盖部

压接 FCN-363J024 外罩 C500-CE242

FCN-363J-AU 接触件

FCN-360C024-J2 连接器罩盖部

高压

焊接 FCN-367J024-AU/F C500-CE243

MIL连接器（32点输入、32点输出、64点输入、64点输出、32点输入/32点输出和16点输入/16点输出单元）

名称 连接 备注 适用的单元 型号 标准

40针

连接器 高压

焊接 FRC5-AO40-3TOS MIL连接器：

CJ1W-ID232 (32点输入) ：每单元1个

CJ1W-OD232/233 (32点输出) ：每单元1个

CJ1W-ID262 (64点输入) ：每单元2个

CJ1W-OD262/263 (64点输出) ：每单元2个

CJ1W-MD263/563 (32点输入，32点输出) ：

每单元2个 XG4M-4030-T -

压接 - XG5N-401 *

20针

连接器 高压

焊接 FRC5-AO20-3TOS MIL连接器：

CJ1W-OD232/233 (16点输入，6点输出) ：

每单元2个 XG4M-2030-T -

压接 - XG5N-201 *

*另外需要压着接触件。详情请参照样本。

适用的连接器-端子块转换单元

类型 系列 I/O 极数 接线方式 端子

类型 大小 安装 公用

端子 泄漏

电阻 指

示

灯 I/O 单元 型号 标

准

深度

(mm) 高度

(mm) 宽度

(mm) DIN

导轨 螺钉

连接

PLC XW2R 输出 34 十字槽头

螺钉型

M3 50 48.35 130.7 是 是 否 否 否 CJ1W-OD231

CJ1W-OD261 XW2R-J34G-C3 -

CJ1W-OD232

CJ1W-OD233

CJ1W-OD234

CJ1W-OD262

CJ1W-OD263 XW2R-J34G-C4

一字槽头

螺钉型

M3

(欧式) 50 45.11 98.5 CJ1W-OD231

CJ1W-OD261 XW2R-E34G-C3

CJ1W-OD232

CJ1W-OD233

CJ1W-OD234

CJ1W-OD262

CJ1W-OD263 XW2R-E34G-C4

插入型

线夹 50 45.11 98.5 CJ1W-OD231

CJ1W-OD261 XW2R-P34G-C3

CJ1W-OD232

CJ1W-OD233

CJ1W-OD234

CJ1W-OD262

CJ1W-OD263 XW2R-P34G-C4

注： 有关输出单元与连接器-端子块转换单元的组合， 请参见样本

适用的I/O继电器端子

类型 系列 规格 尺寸(水平安装) 安装 型号 标准

大分类 电极 点数 接点的额定ON电流 操作指示灯 电源布线的端子块 水平

(mm) 垂直

(mm) 高度

(mm) DIN导轨 螺钉

节省

空间 G70D 立式G70D-V 输出 继电器输出 NPN 16 (SPST-NO

× 16) 5A或 3A 是 可扩展 135 46 81 是 是 G70D

-VSOC16 U, C,

CE

MOSFET

继电器输出 0.3A G70D

-VFOM16

扁平型G70D 继电器

输出 NPN 8

(SPST-NO× 16) 5A 是 --- 68 93 44 是 是 G70D

-SOC08 ---

16

(SPST-NO

× 16) 3A 156 51 39 G70D

-SOC16 ---

PNP 16 (SPST-NO

× 16) 3A G70D

-SOC16-1

MOSFET

继电器

输出 NPN 16

(SPST-NO

× 16) 0.3A G70D

-FOM16 ---

PNP G70D

-FOM16-1

大容

量、节

省空间 G70R 输出 继电器

输入 NPN 8

(SPST-NO

× 16) 10A 是 --- 136 93 55 是 是 G70R

-SOC08 ---

标准 G7TC 输入 AC输入 NPN 16

(SPST-NO

× 16) 1A 是 --- 182 85 68 是 --- G7TC

-IA16 U, C

DC输入 G7TC

-ID16

输出 继电器

输出 NPN 8

(SPST-NO

× 8) 5A 102 G7TC

-OC08

16

(SPST-NO

× 16) 182 G7TC

-OC16

PNP 16

(SPST-NO

× 16) G7TC

-OC16-1 ---

大容量

Socket G70A

(仅Socket) 输出 继电器

输出 NPN 16

(SPDT

× 16，

可能使用

G2R

继电器) 10A (端子块允许的电流) 否 --- 234 75 64 是 --- G70A

-ZOC16-3

(仅Socket)

+继电器/

SSR/

MOSFET

继电器/

计时器 U, C,

CE

PNP G70A

-ZOC16-4

(仅Socket)

+继电器/

SSR/

MOSFET

继电器/

计时器

注： 有关输出单元与I/O继电器端子和连接电缆的组合， 请参见样本

（单位：mm）

8点/16点单元（18点端子块）

CJ1W-OC201/OC211/OA201/OD201/OD202/OD203/OD204/OD211/OD213 /OD212

32点单元（输出单元）

带兼容Fujitsu的连接器（40针 × 1）

CJ1W-OD231

带MIL连接器（40针 × 1）

CJ1W-OD232/OD233/OD234

64点单元（输出单元）

带兼容Fujitsu的连接器（40针 × 2）

CJ1W-OD261

带MIL连接器（40针 × 2）

CJ1W-OD262/OD263
