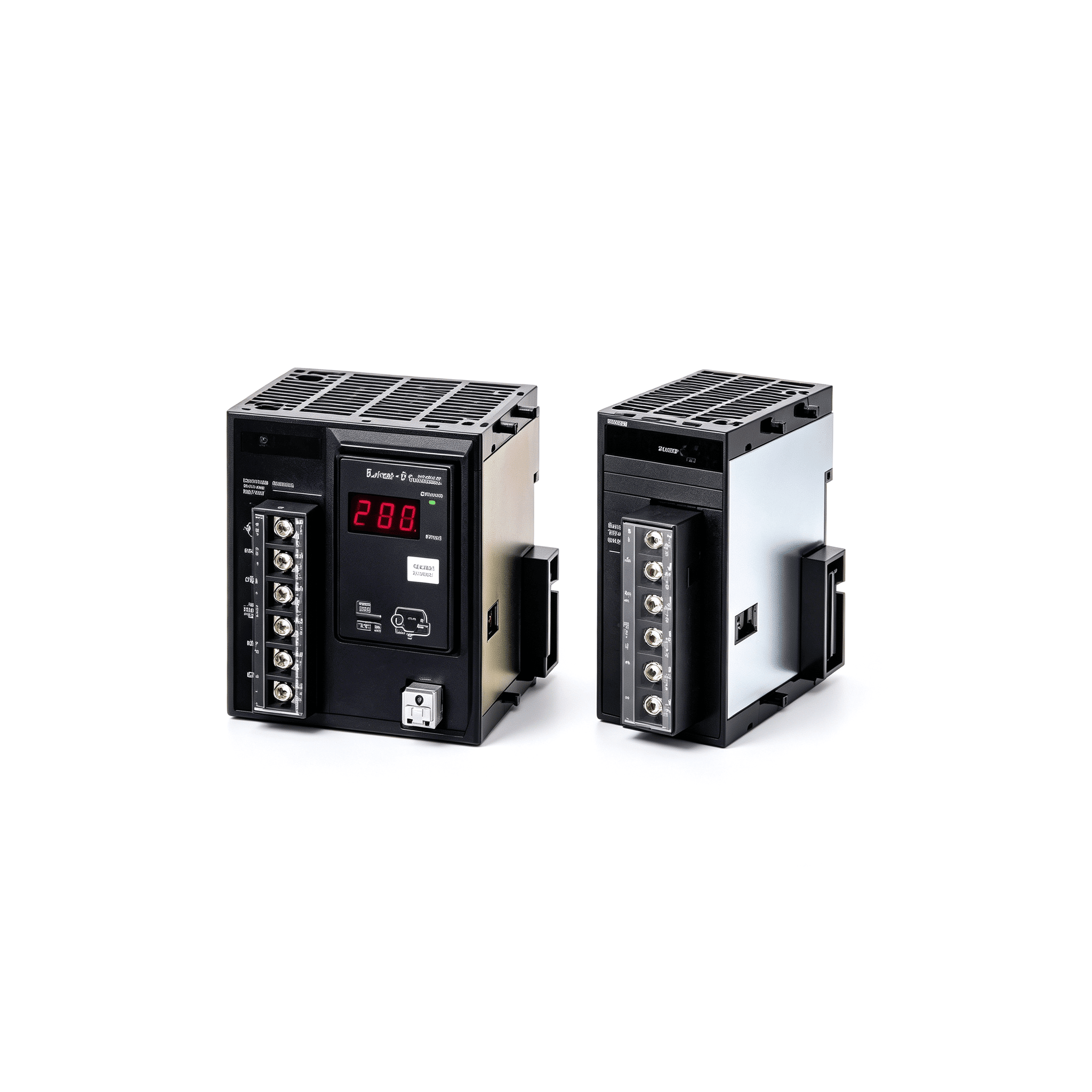

电源单元CJ1W-PA / PD

电源单元

产品名称 电源电压 输出容量 可选件 型号 标准

DC5V

电源输出容量 DC24V

电源输出容量 总功率 DC24V

服务电源 RUN输出 交换时期通知

AC电源单元

AC100～240V 5 A 0.8 A 25 W 否 否 是 CJ1W-PA205C UC1, N,

L, CE

是 否 CJ1W-PA205R

2.8 A 0.4 A 14 W 否 否 CJ1W-PA202

DC电源单元

24

VDC 5 A 0.8 A 25 W 否 否 CJ1W-PD025

2 A 0.4 A 19.6 W 否 否 CJ1W-PD022 UC1, CE

注:此单元无法与Machine Automation Controller NJ系列配合使用。

附件

CJ系列电源单元没有附件。

项目 规格

CJ1W-PA205R CJ1W-PA205C CJ1W-PA202

型号 AC100~240V (多样)， 50/60Hz

电源电压 AC85~264V， 47~63Hz

工作电压和频率范围 100VA以下 50VA以下

冲击电流*1 在AC100~120V ：

常温时冷起动为15A/8ms以下

在AC200~240V ：

常温时冷起动为30A/8ms以下 在AC100~120V ：

常温时冷起动为20A/8ms以下

在AC200~240V ：

常温时冷起动为40A/8ms以下

输出容量*7 5.0A， DC5V (包括CPU单元电源) 2.8A， DC5V

(包括CPU单元电源)

0.8A， DC24V 0.4A， DC24V

总数： 25W以下 总数： 14W以下

输出端子(服务电源) 未提供

运行中输出功能*2 接点配置：

SPST-NO

开关容量：

AC250V， 2A (电阻负载)

AC120V， 0.5A(感性负载)， DC24V，2A (电阻负载)

DC24V， 2A (感性负载) 未提供

更换通知功能 未提供 带有报警输出(集电极开路输出)

DC30V以下， 50mA以下 未提供

绝缘电阻 AC外部和GR端子之间为

20MΩ以上(DC500V)

*3 •所有外部端子和GR端子之间 *3

以及所有报警输出端子之间为20MΩ以上(DC500V)。

•所有报警输出端子和GR端子之间 *3

为20MΩ1以上DC250V)。 AC外部和GR端子之间为

20MΩ以上(DC500V)*3

耐电压*4 AC2,300V 50/60Hz

AC外部和GR端子间1分钟*3

漏电流： 10mA以下

•所有外部端子和GR端子之间 *3

以及所有报警输出端子之间

AC2,300V50/60Hz持续1分钟，

漏电流为10mA以下。

•所有报警输出端子和GR端子之间 *3

AC1,000V50/60Hz持续1分钟，

漏电流为10mA以下。

AC2,300V 50/60HzAC外部和GR端子间1分钟*3

漏电流： 10mA以下

DC外部和GR端子之间AC1,000V 50/60Hz持续1分钟 *3

漏电流： 10mA以下

抗干扰性 电源线2kV (符合IEC61000-4-4标准)

耐振动 符合IEC60068-2-6标准

5～8.4Hz， 振幅3.5mm；8.4～150Hz

100分钟内X、Y和Z轴方向加速度9.8m/s2 (每10分钟10次扫频 = 100分钟)

耐冲击 符合IEC60068-2-27标准

147m/s2， X、Y和Z轴方向3倍(中继器输出单元100m/s2)

环境工作温度 0～55°C

环境工作湿度 10%～90% (无结露) 10%～90% (无结露)*5 10%～90% (无结露)

环境 必须远离腐蚀性气体。

环境存储温度 -20～70°C (不包括电池) -20～75°C *5 -20～75°C (不包括电池)

接地 低于100Ω

防护 柜内安装型。

质量 所有型号均各为5kg以下

CPU装置外形尺寸 90.7 ~ 466.7 × 90 × 65 mm (W × H × D) (不包括电缆)

注：W = a + b + 20 × n + 31 × m + 14.7

a ： 电源单元： PA205R和PA205C = 80；PA202 = 45；PD025 = 60；PD022=27

b ： CPU单元： CJ1-H或CJ1 = 62；CJ1M-CPU1[]= 31；CJ1M-CPU2[] = 49

以下提供了总宽度： W = 156.7 + n × 20 + m × 31，

其中n是32点I/O单元或I/O控制单元的数量， 而m是其他单元的数量。

安全标准 符合cULus和EC指令。

项目 规格

CJ1W-PD025 CJ1W-PD022

型号 DC24V

电源电压 DC19.2～28.8V DC21.6~26.4V

工作电压和频率范围 50W以下 35W以下

冲击电流*1 在DC24V ：

对于冷启动为30A/20ms以下

输出容量*7 5.0A， DC5V

(包括CPU单元电源) 2.0A， DC5V

(包括CPU单元电源)

0.8A， DC24V 0.4A， DC24V

总数： 25W以下 总数： 19.6W以下

输出端子(服务电源) 未提供

运行中输出功能*2 未提供

更换通知功能 未提供

绝缘电阻 DC外部端子与GR端子之间小20MΩ(DC500V)*3 --- *6

耐电压*4 DC外部和GR端子之间AC1,000V 50/60Hz持续1分钟*3

漏电流： 10mA以下 --- *6

DC外部和GR端子之间AC1,000V 50/60Hz持续1分钟 *3

漏电流： 10mA以下

抗干扰性 电源线2kV (符合IEC61000-4-4标准)

耐振动 符合IEC60068-2-6标准

5～8.4Hz， 振幅3.5mm；8.4～150Hz

100分钟内X、Y和Z轴方向加速度9.8m/s2 (每10分钟10次扫频 = 100分钟)

耐冲击 符合IEC60068-2-27标准

147m/s2， X、Y和Z轴方向3倍(中继器输出单元100m/s2)

环境工作温度 0～55°C

环境工作湿度 10%～90% (无结露)

环境 必须远离腐蚀性气体

环境存储温度 -20～75°C (不包括电池)

接地 低于100Ω

防护 柜内安装型。

质量 所有型号均各为5kg以下

CPU装置外形尺寸 90.7 ~ 466.7 × 90 × 65 mm (W × H × D) (不包括电缆)

注：W = a + b + 20 × n + 31 × m + 14.7

a ： 电源单元： PA205R和PA205C = 80；PA202 = 45；PD025 = 60；PD022=27

b ： CPU单元： CJ1-H或CJ1 = 62；CJ1M-CPU1[]= 31；CJ1M-CPU2[] = 49

以下提供了总宽度： W = 156.7 + n × 20 + m × 31，

其中n是32点I/O单元或I/O控制单元的数量， 而m是其他单元的数量。

安全标准 符合cULus和EC指令。

*1. 测试绝缘和耐电压时,将电源单元LG端子与GR端子断开。如果在LG端子和GR端子连接的情况下测试绝缘和耐电压,将损坏CPU单元中的内部回路。

*2. 仅当安装到CPU装置时才支持。

*3. 针对常温时的冷启动提供了冲击电流。冲击控制回路将热敏电阻元素与低温电流控制特性配合使用。如果环境温度较高或PLC为热启动，则热敏电阻将不够冷,且超过表中提供的冲击电流量可能多达给定值的两倍。为外部回路选择保险丝或断路器时, 将在关闭性能方面实现足够余裕度。

*4. 存储单元超过3个月时，保持环境存储温度−25~30°C和相对湿度25%~70%，以便使更换通知功能保持好的工作状况。

*5. 使用测试器中的调节器逐步更改应用的电压。如果使用测试器中的开关应用或关闭(OFF)全耐电压，生成的脉冲电压可能会损坏电源单元。

*6. CJ1W-PD022在主DC电源和副DC电源之间未绝缘。

*7. 如果使用电源单元的时间段延长超过电源输入容量或输出断路，则电源单元中的内部组件将老化或损坏。

检查电流消耗和功耗

在基于电源电压选择电源单元之后，计算每个装置的电流和功率要求。

条件1 ：电流要求

内部功耗有两个电压组： 5V和24V。

5V的电流消耗（内部逻辑电源）

24V的电流消耗（继电器驱动电源）

条件2 ：功率要求

对于每个装置，会确定为所安装单元提供的电流和电源的上限。设计系统时，安装的所有单元的总电流消耗不要超出为下表所示电压组提供的大总功率或大电流。

根据电源单元型号供应给CPU装置和扩展装置的大电流和总功率显示如下。

注1. 对于CPU装置,已将CPU单元的电流和功耗计算在内。扩展时，也将I/O控制单元的电流和功耗计算在内。

2. 对于扩展装置,请将I/O接口单元电流和功耗包含在计算中。

电源单元 大供应电流 提供的大总功率

5 V 24 V (继电器驱动电流)

CJ1W-PA205R 5.0A 0.8A 25W

CJ1W-PA205C 5.0A 0.8A 25W

CJ1W-PA202 2.8A 0.4A 14W

CJ1W-PD025 5.0A 0.8A 25W

CJ1W-PD022 2.0A 0.4A 19.6W

必须满足下面的条件1和条件2。

条件1 ：大电流

(1) 5V时单元总电流消耗 ≤ (A)值

(2) 24V时单元总电流消耗 ≤ (B)值

条件2 ： 大功率

(1) × 5V + (2) × 24V ≤ (C)值

示例：计算总电流和功耗

示例：将以下单元安装到使用CJ1W-PA202电源单元的CJ系列CPU装置时

单元类型 型号 数量 电压组

5V 24V

CPU单元 CJ1G-CPU45H 1 0.910A ---

I/O控制单元 CJ1W-IC101 1 0.020A ---

基本I/O单元

(输入单元) CJ1W-ID211 2 0.080A ---

CJ1W-ID231 2 0.090A ---

基本I/O单元

(输出单元) CJ1W-OC201 2 0.090A 0.048A

高功能I/O单元 CJ1W-DA041 1 0.120A ---

CPU总线单元 CJ1W-CLK23 1 0.350A ---

电流消耗 总数 0.910 + 0.020 + 0.080 × 2 + 0.090 ×

2 + 0.090 × 2 + 0.120 + 0.350 0.048 A × 2

结果 1.92 A ( ≤ 2.8 A) 0.096 A ( ≤ 0.4 A)

功耗 总数 1.92 × 5 V = 9.60 W 0.096 A × 24 V = 2.304 W

结果 9.60 + 2.304 = 11.904 W ( ≤ 14 W)

（单位：mm）

CJ1W-PA205R

CJ1W-PA205C

CJ1W-PA202

CJ1W-PD025

CJ1W-PD022
