温度传感器单元CP1W-TS

产品详情

扩展单元带来丰富扩展性

不但有种类丰富的I/O单元，还新增了温度传感器单元。

温度传感器单元备有热电偶输入、模拟输入的多重输入及测温电阻体输入。并且，支持可达12点的热电偶，也适用于成型机和烤炉等的多点温度输入。

温度控制功能

CP1W-TS003的2点为温度传感器/模拟输入兼用，使用1个单元即可构成温度传感器输入和模拟输入。

可通过温度输入单元和PID指令的组合，实现温度控制。CP1W-TS004的1个单元热电偶输入为可达12点

产品名称 规格 消耗电流(A) 型号 标准

输入

点数 输出

点数 输入输出类型 5V 24V

温度传感器

单元

2CH --- 传感器种类：热电偶(J、K) 0.040 0.059 CP1W-TS001 UC1、

N、L、

CE

4CH --- 传感器种类：热电偶(J、K) 0.040 0.059 CP1W-TS002

2CH --- 传感器种类：测温电阻体

(Pt100、JPt100) 0.054 0.073 CP1W-TS101

4CH --- 传感器种类：测温电阻体

(Pt100、JPt100) 0.054 0.073 CP1W-TS102

4CH --- 传感器种类：

热电偶(J,K)

模拟输入 2CH

(与温度传感器输入

中的2点兼用)

输入范围：

1-5V/0-10V/4-20mA 分辨率：

12,000 0.070 0.030 CP1W-TS003 UC1、N、

CE

12CH --- 传感器种类：热电偶(J,K) 0.080 0.050 CP1W-TS004

温度传感器单元规格

型号 CP1W-TS001 CP1W-TS002 CP1W-TS101 CP1W-TS102

项目 热电偶 测温电阻体

温度传感器 可切换K、J

但，各输入端子通用 可切换Pt100、JPt100

但，各输入端子通用

输入点数 2点 4点 2点 4点

输入占有通道 2CH 4CH 2CH 4CH

指示精度 (指示值±0.5%或±2℃中的较大值)

±1位以下(＊) (指示值±0.5%或±1℃中的较大值)

±1位以下

转换周期 250ms/2、4点

温度转换数据 二进制数据(16进制4位)

绝缘方式 各温度输入信号间：光电耦合器绝缘

消耗电流 DC5V 40mA以下

DC24V 59mA以下 DC5V 54mA以下

DC24V 73mA以下

＊K的-100℃以下：±4℃±1位以下。

通过旋转开关设定温度输入范围。

设定 CP1W-TS001/TS002 CP1W-TS101/TS102

输入类别 范围(℃) 范围(℉) 输入类别 范围(℃) 范围(℉)

0 K -200～1300 -300～2300 Pt100 -200.0～650.0 -300.0～1200.0

1 0.0～500.0 0.0～900.0 JPt100 -200.0～650.0 -300.0～1200.0

2 J -100～850 -100～1500 - 不可设定

3 0.0～400.0 0.0～750.0 -

4～F - 不可设定 -

温度传感器单元规格

型号 CP1W-TS003

输入类别 热电偶输入或模拟输入

K、J可切换。但，各输入端子通用

输入点数 热电偶输入4 点、模拟输入2 点

模拟输入2 点与热电偶输入兼用

综合精度(25℃) 热电偶输入 (指示值±0.5%或±2℃中的较大值) ±1位以下＊1

模拟电压输入 ±0.5%FS

模拟电流输入 ±0.6%FS

综合精度(0～55℃) 热电偶输入 (指示值±1%或±4℃中的较大值) ±1位以下＊2

模拟电压输入 ±1.0%FS

模拟电流输入 ±1.2%FS

输入范围 热电偶输入 K：-200.0～+1300.0℃/-300.0～+2300.0°F

J：-100.0～+850.0℃/-100.0～+1500.0°F

模拟电压输入 0～10V/1～5V

模拟电流输入 4～20mA

分辨率、温度单位 热电偶输入 0.1℃或0.1°F

模拟输入 1/12,000(FS：满刻度)

大额定输入

(模拟输入) 模拟电压输入 ±15V

模拟电流输入 ±30 mA

外部输入阻抗

(模拟输入) 模拟电压输入 1MΩ以上

模拟电流输入 约250Ω

断线检测功能 有

平均化处理 无

转换时间 250ms/4点

转换数据 二进制数据(16进制4位)

绝缘方式 各输入通道间：光电耦合器绝缘

消耗电流 DDC5V 70mA以下/DC24V 30mA以下

＊1. K的－100℃以下：±4℃±1位以下。

＊2. K的－100℃以下：±10℃±1位以下。

切换开关的设定

通过切换开关设定输入种类、输入范围和温度单位。

注. 请根据连接的温度传感器种类设定温度输入范围。如温度范围和传感器不符，则不能转换为正常温度数据。

开关 设定内容

SW1 热电偶输入种类 ON J

OFF K

SW2 温度单位 ON ℉

OFF ℃

SW3 未使用

SW4 输入种类(输入2) ON 模拟输入

OFF 热电偶输入

SW5 输入种类(输入3) ON 模拟输入

OFF 热电偶输入

SW6 模拟输入范围 ON 1～5V/4～20mA

OFF 0～10V

热电偶输入

输入类别 范围(℃) 范围(°F)

K -200.0～+1300.0 -300.0～+2300.0

J -100.0～+850.0 -100.0～+1500.0

温度传感器单元规格

型号 CP1W-TS004

输入类别 热电偶输入

K、J可切换。但，各输入端子通用

输入点数 12点(输入占有通道数２CH、输出占有通道数1CH)

综合精度 25℃ (指示值±0.5%或±2℃中的较大值) ±1位以下＊1

0～55℃ (指示值±1%或±4℃中的较大值) ±1位以下＊2

输入范围 K：-200.0～+1300.0℃/-300.0～+2300.0°F

J：-100.0～+850.0℃/-100.0～+1500.0°F

分辨率 0.1℃或0.1°F

断线检测功能 有

转换时间 500ms/12点

转换数据 二进制数据(16进制4位)

绝缘方式 各输入通道间：光电耦合器绝缘

消耗电流 DC 5V 80mA以下/DC 24V 50mA以下

＊1. K的－100℃以下：±4℃±1位以下。

＊2. K的－100℃以下：±10℃±1位以下。

切换开关的设定

通过切换开关设定输入种类和温度单位。

注. 请根据连接的温度传感器种类设定温度输入范围。如温度范围和传感器不符，则不能转换为正常温度数据。

开关 设定内容

SW1 输入类别 ON J

OFF K

SW2 温度单位 ON ℉

OFF ℃

热电偶输入

输入类别 范围(℃) 范围(℉)

K -200.0～+1300.0 -300.0～+2300.0

J -100.0～+850.0

-100.0～+1500.0

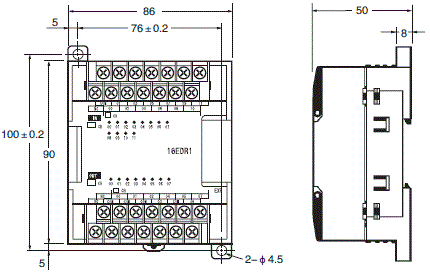

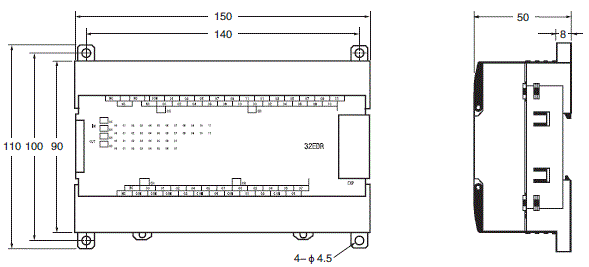

（单位：mm）

CP1W-TS□□1/□□2/□□3

CP1W-TS004
