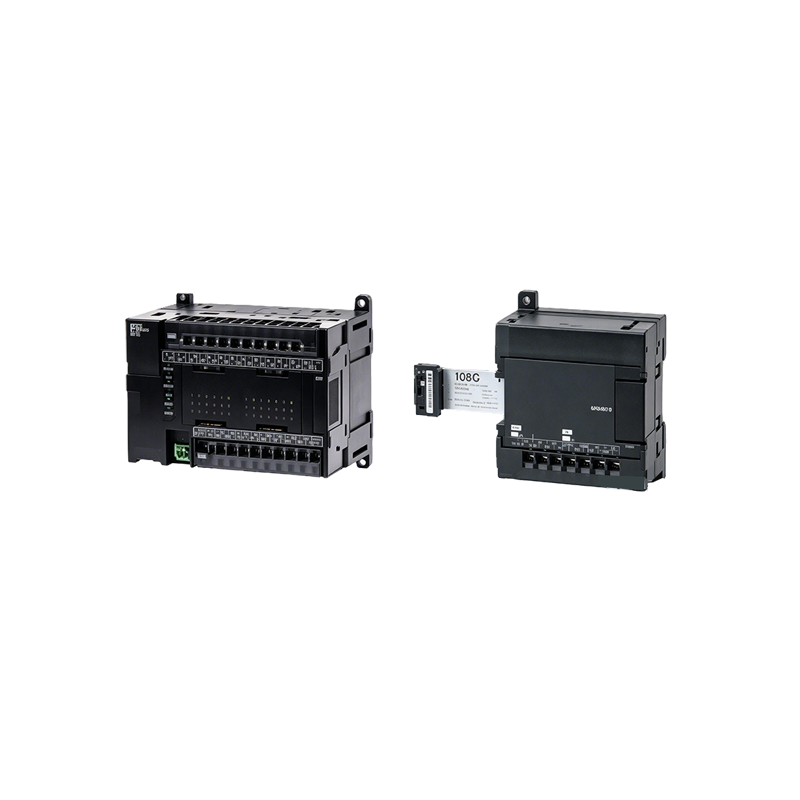

输入输出单元CP1W-AD / DA / MAD

扩展单元带来丰富扩展性

不但有种类丰富的I/O单元，还新增了高性能、多点模拟单元。

模拟单元在1 台扩展单元中可内置4 点模拟输入、4 点模拟输出，支持12,000的高分辨率。

模拟输入输出功能

凭借1/12,000的高分辨率，实现高线性的模拟输入输出控制。

使用选项板可扩展较少点数，使用扩展单元可扩展24点。

品名称 规格 消耗电流(A) 型号 标准

输入点数 输出点数 输入输出类型 5V 24V

模拟量输入单元

4CH --- 输入范围：

0～5V/1～5V/

0～10V/±10V/

0～20mA/4～20mA 分辨率：6,000 0.100 0.090 CP1W-AD041 UC1、N、L、CE、KC

分辨率：12,000 0.100 0.050 CP1W-AD042 UC1、N、CE、KC

模拟输出单元

--- 2CH 输出范围：

1～5V/0～10V/

±10V/0～20mA/

4～20mA 分辨率：6,000 0.040 0.095 CP1W-DA021 UC1、N、L、CE、KC

--- 4CH 分辨率：6,000 0.080 0.124 CP1W-DA041

分辨率：12,000 0.070 0.160 CP1W-DA042 UC1、N、CE、KC

模拟

输入输出

单元

4CH 4CH 输入范围：

0～5V/

1～5V/0～10V/

±10V/0～20mA/

4～20mA

输出范围：

1～5V/

0～10V/±10V/

0～20mA/4～20mA 分辨率：

12,000 0.120 0.170 CP1W-MAD44 UC1、N、CE、KC

4CH 2CH 分辨率：12,000 0.120 0.120 CP1W-MAD42

2CH 1CH 分辨率：12,000 0.083 0.110 CP1W-MAD11 UC1、N、L、CE、KC

模拟输入单元规格

型号 CP1W-AD041 CP1W-AD042

项目 电压输入 电流输入 电压输入 电流输入

模拟输入点数 4点(占有通道数4CH)

输入信号范围 0～5V/1～5V/

0～10V/-10～+10V 0～20mA/

4～20mA 0～5V/1～5V/

0～10V/-10～+10V 0～20 mA/

4～20mA

额定输入 ±15V ±30mA ±15V ±30mA

外部输入阻抗 1MΩ以上 约250Ω 1MΩ以上 约250Ω

分辨率 6,000(FS：满刻度) 12,000(FS：满刻度)

综合精度 25℃ ±0.3%FS ±0.4%FS ±0.2%FS ±0.3%FS

0～55℃ ±0.6%FS ±0.8%FS ±0.5%FS ±0.7%FS

A/D转换数据 二进制数据(16进制4位)

-10～+10V时：满刻度F448～0BB8 Hex

上述以外：满刻度0000～1770 Hex 二进制数据(16进制4位)

-10～+10V时：满刻度E890～1770 Hex

上述以外：满刻度0000～2EE0 Hex

平均化处理 有(在输出n+1/n+2CH中设置)

断线检测功能 有

转换时间 2ms/点(8ms/所有点) 1ms/点(4ms/所有点)

绝缘方式 模拟输入和内部回路之间：光电耦合器绝缘(但，模拟输入输出间为非绝缘)

消耗电流 DC5V 100mA以下/DC24V 90mA以下 DC5V 100mA以下/DC24V 50mA以下

模拟输出单元规格

型号 CP1W-DA021/CP1W-DA041 CP1W-DA042

项目 电压输出 电流输出 电压输出 电流输出

模

拟

输

出

部 模拟输出点数 CP1W-DA021：2点(占有通道数2CH)、

CP1W-DA041：4点(占有通道数4CH) 4点(占有通道数4CH)

输出信号范围 1～5V/0～10V/

-10～+10V 0～20mA/

4～20mA 1～5V/0～10V/

-10～+10V 0～20 mA/

4～20mA

外部输出

容许负载电阻 2kΩ以上 350Ω以下 2kΩ以上 350Ω以下

外部输出阻抗 0.5Ω以下 - 0.5Ω以下 -

分辨率 6,000(FS：满刻度) 12,000(FS：满刻度)

综合

精度 25℃ ±0.4%FS ±0.3%FS

0～55℃ ±0.8%FS ±0.7%FS

D/A转换数据 二进制数据(16进制4位)

-10～+10V时：满刻度F448～0BB8 Hex

上述以外：满刻度0000～1770 Hex 二进制数据(16进制4位)

-10～+10V时：满刻度E890～1770 Hex

上述以外：满刻度0000～2EE0 Hex

转换时间 CP1W-DA021：2ms/点(4ms/所有点)、

CP1W-DA041：2ms/点(8ms/所有点) 1ms/点(4ms/所有点)

绝缘方式 模拟输出和内部回路之间：光电耦合器绝缘(但，模拟输入输出间为非绝缘)

消耗电流 CP1W-DA021：

DC5V 40mA以下/DC24V 95mA以下、

CP1W-DA041：

DC5V 80mA以下/DC24V 124mA以下 DC5V 70mA以下/

DC24V 160mA以下

模拟输入输出单元规格

型号 CP1W-MAD42/CP1W-MAD44 CP1W-MAD11

项目 电压输入输出 电流输入输出 电压输入输出 电流输入输出

模

拟

输

出

部 模拟输入点数 4点(占有通道数4CH) 2点(占有通道数2CH)

输入信号范围 0～5V/1～5V/

0～10V/

-10～+10V 0～20 mA/

4～20mA 0～5V/1～5V/

0～10V/

-10～+10V 0～20mA/

4～20mA

额定输入 ±15V ±30mA ±15V ±30mA

外部输入阻抗 1MΩ以上 约250Ω 1MΩ以上 约250Ω

分辨率 12,000(FS：满刻度) 6,000(FS：满刻度)

综合

精度 25℃ ±0.2%FS ±0.3%FS ±0.3%FS ±0.4%FS

0～55℃ ±0.5%FS ±0.7%FS ±0.6%FS ±0.8%FS

A/D转换数据 二进制数据(16进制4位)

-10～+10V时：满刻度E890～1770 Hex

上述以外：满刻度0000～2EE0 Hex 二进制数据(16进制4位)

-10～+10V时：满刻度F448～0BB8 Hex

上述以外：满刻度0000～1770 Hex

平均化处理 有 有(通过切换开关设定为各输入)

断线检测功能 有 有

模

拟

输

出

部 模拟输出点数 CP1W-MAD42：2点(占有通道数2CH)、

CP1W-MAD44：4点(占有通道数4CH) 1点(占有通道数1CH)

输出信号范围 1～5V/0～10V/

-10～+10V 0～20 mA/

4～20mA 1～5V/0～10V/

-10～+10V 0～20mA/

4～20mA

外部输出容许负载电阻 2kΩ以上 350Ω以下 1kΩ以上 600Ω以下

外部输出阻抗 0.5Ω以下 - 0.5Ω以下 -

分辨率 12,000(FS：满刻度) 6,000(FS：满刻度)

综合

精度 25℃ ±0.3%FS ±0.4%FS

0～55℃ ±0.7%FS ±0.8%FS

D/A转换数据 二进制数据(16进制4位)

-10～+10V时：满刻度E890～1770 Hex

上述以外：满刻度0000～2EE0 Hex 二进制数据(16进制4位)

-10～+10V时：满刻度F448～0BB8 Hex

上述以外：满刻度0000～1770 Hex

转换时间 CP1W-MAD42：1ms/点(6ms/所有点)、

CP1W-MAD44：1ms/点(8ms/所有点) 2ms/点(6ms/所有点)

绝缘方式 模拟输入输出和内部回路之间：

光电耦合器绝缘

(但，模拟输入输出间为非绝缘) 模拟输入输出和内部回路之间：

光电耦合器绝缘

(但，模拟输入输出间为非绝缘)

消耗电流 CP1W-MAD42 DC5V 120mA以下/

DC24V 120mA以下、

CP1W-MAD44 DC5V 120mA以下/

DC24V 170mA以下 DC5V 83mA以下/

DC24V 110mA以下

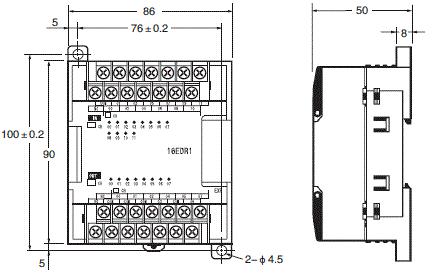

（单位：mm）

CP1W-AD04□、CP1W-DA021/04□、CP1W-MAD□□
