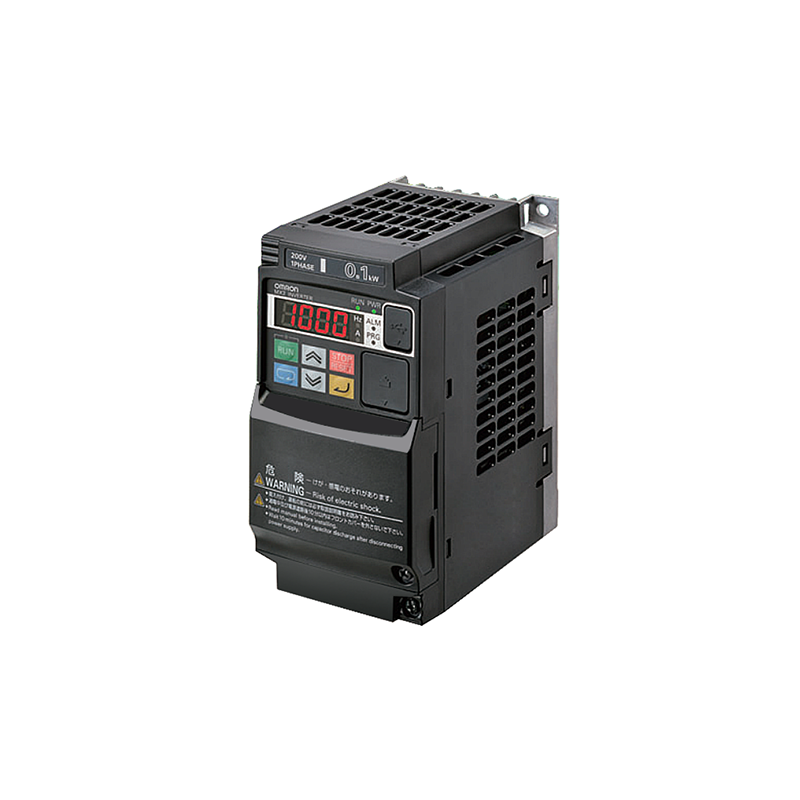

SYSDRIVE选装件3G3AX

以下选装项目与外围设备可以与变频器一起使用。根据应用对其进行选择。

改善变频器的输入功率系数

直流电抗器 3G3AX-DL□□□□

交流电抗器 3G3AX-AL□□□□

用于改善变频器的输入功率系数。

22 kW或高功率的所有变频器都包含内置直流电抗器。它们对于 18 kW或低功率的变频器是可选的。对于电源容量很大的应用（600kVA或以上），请安装直流和交流电抗器。

减少无线电和控制设备干扰的影响

无线电噪声滤波器 3G3AX-ZCL□

减少从电源线进入变频器的干扰以及减少从变频器流入电源线的干扰。尽可能接近变频器进行连接。

输入侧噪声滤波器 3G3AX-NFI□□

减少从电源线进入变频器的干扰以及减少从变频器流入电源线的干扰。尽可能接近变频器进行连接。

符合EMC的输入侧噪声滤波器 3G3AX-EFI□□

此输入噪声滤波器用于必须符合EC的EMC指令的系统。

选择适合变频器型号的滤波器。

输出侧噪声滤波器 3G3AX-NFO□□

减少变频器生成的干扰。尽可能接近变频器进行连接。

支持在设定时间停止机器

制动电阻 3G3AX-RB□□□□□

耗用再生电机能量，带有电阻器以降低减速时间（使用率：3% ED）。

再生制动单元 3G3AX-RBU□□

耗用再生电机能量，带有电阻器以降低减速时间（使用率：3% ED）。

在外部操作变频器

数字操作器 3G3AX-OP□□

注： MX和RX系列具有此操作器。独立于变频器使用。

数字操作器连接电缆 3G3AX-OPCN□

用于远程使用数字操作器的延长电缆。

电缆长度：1m或3m

注： 使用电流灵敏度至少为200mA且运作时间至少为0.1秒的接地故障断流器以防止操作错误。断流器必须适合高频操作。 示例：Mitsubishi Electric Corporation制造的NV系列（1998年或之后制造） 　Fuji Electric Co., Ltd.制造的EG、SG系列（1984年或之后制造）

名称 型号 规格 适用系列

MX RX

再生制动单元 3G3AX-RBU21 三相200V 制动电阻器的一般用途   ○

3G3AX-RBU22 制动电阻器的高再生用途   ○

3G3AX-RBU23 30kW的常规用途 *   ○

3G3AX-RBU24 55kW的常规用途 *   ○

3G3AX-RBU41 三相400V 制动电阻器的一般用途   ○

3G3AX-RBU42 30kW的常规用途 *   ○

3G3AX-RBU43 55kW的常规用途 *   ○

制动电阻 3G3AX-RBA1201 小型 电阻器120W、180Ω ○ ○

3G3AX-RBA1202 电阻器120W、100Ω ○ ○

3G3AX-RBA1203 电阻器120W、5Ω ○ ○

3G3AX-RBA1204 电阻器120W、35Ω ○ ○

3G3AX-RBB2001 标准型 电阻器200W、180Ω ○ ○

3G3AX-RBB2002 电阻器200W、100Ω ○ ○

3G3AX-RBB3001 电阻器300W、50Ω ○ ○

3G3AX-RBB4001 电阻器400W、35Ω ○ ○

3G3AX-RBC4001 中等容量型 电阻器400W、50Ω ○ ○

3G3AX-RBC6001 电阻器600W、35Ω ○ ○

3G3AX-RBC12001 电阻器1200W、17Ω ○ ○

直流电抗器 3G3AX-DL2002 三相200V 0.2kW ○ ○

3G3AX-DL2004 0.4kW ○ ○

3G3AX-DL2007 0.7kW ○ ○

3G3AX-DL2015 1.5kW ○ ○

3G3AX-DL2022 2.2kW ○ ○

3G3AX-DL2037 3.7kW ○ ○

3G3AX-DL2055 5.5kW ○ ○

3G3AX-DL2075 7.5kW ○ ○

3G3AX-DL2110 11kW   ○

3G3AX-DL2150 15kW   ○

3G3AX-DL2220 22kW   ○

3G3AX-DL2300 30kW   ○

3G3AX-DL2370 37kW   ○

3G3AX-DL2450 45kW   ○

3G3AX-DL2550 55kW   ○

3G3AX-DL4004 三相400V 0.4kW ○ ○

3G3AX-DL4007 0.7kW ○ ○

3G3AX-DL4015 1.5kW ○ ○

3G3AX-DL4022 2.2kW ○ ○

3G3AX-DL4037 3.7kW ○ ○

3G3AX-DL4055 5.5kW ○ ○

3G3AX-DL4075 7.5kW ○ ○

3G3AX-DL4110 11kW   ○

3G3AX-DL4150 15kW   ○

3G3AX-DL4220 22kW   ○

3G3AX-DL4300 30kW   ○

3G3AX-DL4370 37kW   ○

3G3AX-DL4450 45kW   ○

3G3AX-DL4550 55kW   ○

无线电噪声滤波器 3G3AX-ZCL1   ○ ○

3G3AX-ZCL2   ○ ○

输入侧噪声滤波器 3G3AX-NFI21 三相200V 0.2～0.75kW ○ ○

3G3AX-NFI22 1.5kW ○ ○

3G3AX-NFI23 2.2、3.7kW ○ ○

3G3AX-NFI24 5.5kW ○ ○

3G3AX-NFI25 7.5kW ○ ○

3G3AX-NFI26 11kW   ○

3G3AX-NFI27 15kW   ○

3G3AX-NFI28 18.5kW   ○

3G3AX-NFI29 22、30kW   ○

3G3AX-NFI2A 37kW   ○

3G3AX-NFI2B 45kW   ○

3G3AX-NFI2C 55kW   ○

3G3AX-NFI41 三相400V 0.2～2.2kW ○ ○

3G3AX-NFI42 3.7kW ○ ○

3G3AX-NFI43 5.5、7.5kW ○ ○

3G3AX-NFI44 11kW   ○

3G3AX-NFI45 15kW   ○

3G3AX-NFI46 18.5kW   ○

3G3AX-NFI47 22kW   ○

3G3AX-NFI48 30kW   ○

3G3AX-NFI49 37kW   ○

3G3AX-NFI4A 45、55kW   ○

输出侧噪声滤波器 3G3AX-NFO01 单相/三相200V 0.2～0.75kW、三相400V～2.2kW ○ ○

3G3AX-NFO02 单相/三相200V 1.5、2.2kW、三相400V～3.7kW ○ ○

3G3AX-NFO03 三相200V 3.7、5.5kW，三相400V 5.5～11kW ○ ○

3G3AX-NFO04 三相200V 7.5、11kW，三相400V 15～22kW ○ ○

3G3AX-NFO05 三相200V 15kW，三相400V 30、37kW   ○

3G3AX-NFO06 三相200V 18.5、22kW，三相400V 45kW   ○

3G3AX-NFO07 三相200V 30、37kW，三相400V 55、75kW   ○

交流电抗器 3G3AX-AL2025 200V 0.2～1.5kW ○ ○

3G3AX-AL2055 2.2～3.7kW ○ ○

3G3AX-AL2110 5.5～7.5kW ○ ○

3G3AX-AL2220 11～15kW   ○

3G3AX-AL2330 18.5～22kW   ○

3G3AX-AL2500 30～37kW   ○

3G3AX-AL2750 45～55kW   ○

3G3AX-AL4025 400V 0.4～1.5kW ○ ○

3G3AX-AL4055 2.2～3.7kW ○ ○

3G3AX-AL4110 5.5～7.5kW ○ ○

3G3AX-AL4220 11～15kW   ○

3G3AX-AL4330 18.5～22kW   ○

3G3AX-AL4500 30～37kW   ○

3G3AX-AL4750 45～55kW   ○

个人计算机用监控电缆 3G3AX-PCACN2 USB电缆(2m) ○ ○

编码器反馈板 3G3AX-PG01 用于位置或频率控制   ○

DI板 3G3AX-DI01 PLC I/O接口用于设定频率、加速/减速时间等   ○

数字操作器 3G3AX-OP01   ○ ○

数字操作器连接电缆 3G3AX-OPCN1 电缆长度1m ○ ○

3G3AX-OPCN3 电缆长度3m ○ ○

* 需要制动电阻器（选装）。
