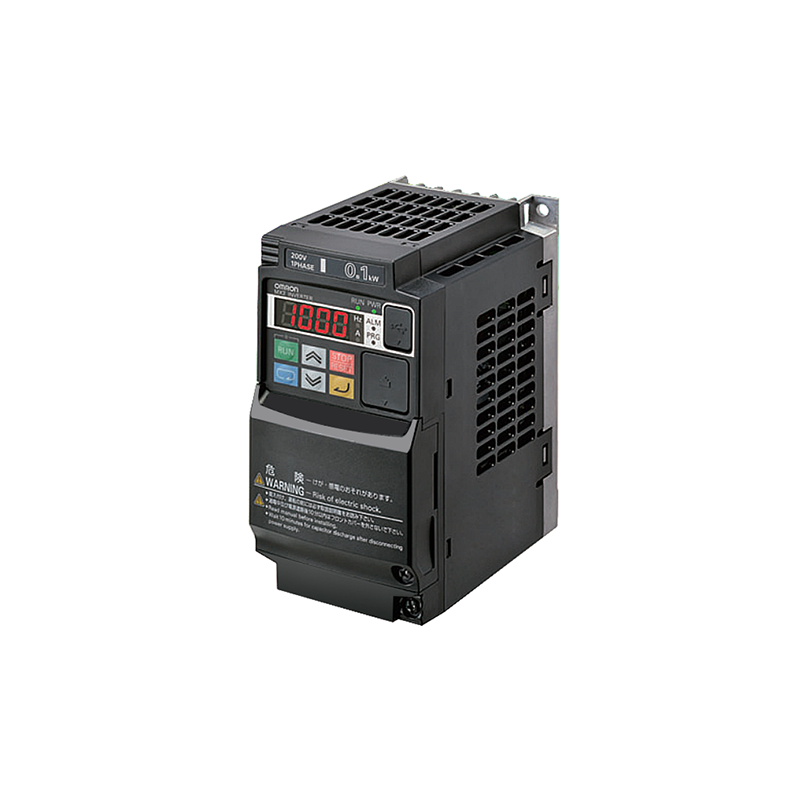

多功能小型变频器3G3MX2-ZV1

协调一致的电机和机器控制 支持开放式网络

有反馈功能的简易位置控制

位置控制可通过接受编码器发出的反馈脉冲加以实现。

除了可在变频器中设置8个位置外，还能够减少定位传感器和限位开关的数量。

网络整合

可选装EthereCAT、CompoNet或DeviceNet等标准工业网络。

借助Sysmac系列，高速EthereCAT能够为整个系统(从输入到输出)提供整套解决方案。

内置RS-485 Modbus通信功能。

编程方式灵活方便

Drive编程工具可使客户根据自己的机器定制相应的程序(如方卷应用场合)。

电机控制

永磁同步电机

可对具备高效磁性的永磁电机进行控制。

永磁电机能够进一步提高节能效果，从而使机器控制环保。

转矩传感器

由于MX2具备近乎静止(0.5Hz)的200%起动转矩，并且可在开环模式下实现转矩控制操作，因而也可以用于以前使用闭环矢量控制的一下场合。

内置安全装置

无需利用接触器使电机停止运转，而且可完全与欧姆龙安全控制器组合使用。

EN ISO13849-1：2008(Cat.3/PLd)

IEC60204-1 停止等级0

3G3MX2变频器型号

额定电压 防护规格 适用电机容量 型号

CT：重载 VT：轻载

三相

AC200V IP20 0.1kW 0.2kW 3G3MX2-A2001-ZV1

0.2kW 0.4kW 3G3MX2-A2002-ZV1

0.4kW 0.75kW 3G3MX2-A2004-ZV1

0.75kW 1.1kW 3G3MX2-A2007-ZV1

1.5kW 2.2kW 3G3MX2-A2015-ZV1

2.2kW 3.0kW 3G3MX2-A2022-ZV1

3.7kW 5.5kW 3G3MX2-A2037-ZV1

5.5kW 7.5kW 3G3MX2-A2055-ZV1

7.5kW 11kW 3G3MX2-A2075-ZV1

11kW 15kW 3G3MX2-A2110-ZV1

15kW 18.5kW 3G3MX2-A2150-ZV1

三相

AC400V IP20 0.4kW 0.75kW 3G3MX2-A4004-ZV1

0.75kW 1.5kW 3G3MX2-A4007-ZV1

1.5kW 2.2kW 3G3MX2-A4015-ZV1

2.2kW 3.0kW 3G3MX2-A4022-ZV1

3.0kW 4.0kW 3G3MX2-A4030-ZV1

4.0kW 5.5kW 3G3MX2-A4040-ZV1

5.5kW 7.5kW 3G3MX2-A4055-ZV1

7.5kW 11kW 3G3MX2-A4075-ZV1

11kW 15kW 3G3MX2-A4110-ZV1

15kW 18.5kW 3G3MX2-A4150-ZV1

单相

AC200V IP20 0.1kW 0.2kW 3G3MX2-AB001-ZV1

0.2kW 0.4kW 3G3MX2-AB002-ZV1

0.4kW 0.55kW 3G3MX2-AB004-ZV1

0.75kW 1.1kW 3G3MX2-AB007-ZV1

1.5kW 2.2kW 3G3MX2-AB015-ZV1

2.2kW 3.0kW 3G3MX2-AB022-ZV1

通信单元

名称 型号

EtherCAT通信单元 3G3AX-MX2-ECT

CompoNet网络通信单元 3G3AX-MX2-CRT-E

DeviceNet通信单元 3G3AX-MX2-DRT-E

有关选装件

名称 规格 型号

再生制动单元 三相AC200V 制动电阻器的一般用途 3G3AX-RBU21

制动电阻器的高再生用途 3G3AX-RBU22

三相AC400V 制动电阻器的一般用途 3G3AX-RBU41

制动电阻 小型 额定容量120W、电阻值180Ω 3G3AX-RBA1201

额定容量120W、电阻值100Ω 3G3AX-RBA1202

额定容量120W、电阻值5Ω 3G3AX-RBA1203

额定容量120W、电阻值35Ω 3G3AX-RBA1204

标准型 额定容量200W、电阻值180Ω 3G3AX-RBB2001

额定容量200W、电阻值100Ω 3G3AX-RBB2002

额定容量300W、电阻值50Ω 3G3AX-RBB3001

额定容量400W、电阻值35Ω 3G3AX-RBB4001

中等容量型 额定容量400W、电阻值50Ω 3G3AX-RBC4001

额定容量600W、电阻值35Ω 3G3AX-RBC6001

额定容量1200W、电阻值17Ω 3G3AX-RBC12001

再生制动单元和再生电阻结合

变频器 使用条件 再生制动单元

电压 可使用的

电机容量(kW) 型号 %ED

＊1

[%] 大概的

制动转矩

(%)[% *2 ] 型号 单元

数量

200V级 0.1 3G3MX2-A2001-ZV1

3G3MX2-AB001-ZV1 3.0% 220% 内置变频器

10.0% 220%

0.2 3G3MX2-A2002-ZV1

3G3MX2-AB002-ZV1 3.0% 220% 内置变频器

10.0% 220%

0.4 3G3MX2-A2004-ZV1

3G3MX2-AB004-ZV1 3.0% 220% 内置变频器

10.0% 220%

0.75 3G3MX2-A2007-ZV1

3G3MX2-AB007-ZV1 3.0% 120% 内置变频器

10.0% 120%

1.5 3G3MX2-A2015-ZV1

3G3MX2-AB015-ZV1 2.5% 110% 内置变频器

10.0% 215%

2.2 3G3MX2-A2022-ZV1

3G3MX2-AB022-ZV1 3.0% 150% 内置变频器

10.0% 150%

3.7 3G3MX2-A2037-ZV1 3.0% 125% 内置变频器

10.0% 125%

5.5 3G3MX2-A2055-ZV1 3.0% 120% 内置变频器

10.0% 120%

7.5 3G3MX2-A2075-ZV1 3.0% 125% 内置变频器

10.0% 125%

11 3G3MX2-A2110-ZV1 3.0% 90% 内置变频器

10.0% 90%

10.0% 125% 3G3AX-RBU23*3 1

15 3G3MX2-A2150-ZV1 3.0% 110% 内置变频器

10.0% 110%

400Ｖ级 0.4 3G3MX2-A4004-ZV1 3.0% 220% 内置变频器

10.0% 220%

0.75 3G3MX2-A4007-ZV1 3.0% 220% 内置变频器

10.0% 220%

1.5 3G3MX2-A4015-ZV1 3.0% 120% 内置变频器

10.0% 120%

2.2 3G3MX2-A4022-ZV1 2.5% 150% 内置变频器

10.0% 220%

3.0 3G3MX2-A4030-ZV1 2.5% 110% 内置变频器

10.0% 215%

4.0 3G3MX2-A4040-ZV1 3.0% 165% 内置变频器

10.0% 165%

5.5 3G3MX2-A4055-ZV1 3.0% 120% 内置变频器

10.0% 120%

7.5 3G3MX2-A4075-ZV1 3.0% 125% 内置变频器

10.0% 125%

11 3G3MX2-A4110-ZV1 3.0% 85% 内置变频器

10.0% 85%

10.0% 120% 3G3AX-RBU41

*3 1

15 3G3MX2-A4150-ZV1 3.0% 125% 内置变频器
