意大利杰福伦GEFRAN位移传感器PY-2-F-010-S01M-XL0202电子尺F045786

意大利 GEFRAN（杰佛伦/杰福伦）—— 欧洲知名工业传感器制造商，专注位移、压力测量与控制领域60余年，产品值得信赖！

意大利杰福伦GEFRAN位移传感器PY-2-F-010-S01M-XL0202电子尺F045786

一、产品基本信息

型号（MODEL）：PY-2-F-010-S01M-XL0202

料号（CODE）：F045786

行程：10mm

输出信号：模拟电压信号（电位计输出），可外接信号模块转换为 0-5V、0-10V、4-20mA等模拟量信号

安装方式：弹簧自动复位，球型测头接触式测量，无需与被测物体固定连接

二、核心技术参数

• 行程：10mm

• 独立线性度：±0.3%

• 分辨率：高（理论无测量间隙）

• 工作电压：小于60VDC

• 电阻公差：±20%

• 位移速度：可达10m/s

• 位移力：4N

• 使用寿命：可达1亿次（CEU范围内）

• 工作温度：-30℃～+100℃

• 冲击抗性：50g,11ms

• 测头材质：M2.5 螺纹 + 不锈钢球头

• 外壳材质：3芯1米屏蔽电缆

• 防护等级：IP40

三、产品核心优势与设计特点

1. 高精度测量结构

采用侧面双向支撑测杆 + 双复位弹簧设计，测杆运行稳定无晃动，确保 10mm 小行程高精度检测

内置精密碳膜电阻涂层，电刷滑动平滑，信号输出稳定无跳变，线性误差控制在 ±0.3% 以内

无限分辨率，可捕捉微米级微小位移变化，适配高精度闭环控制场景

2. 弹簧自复位・免固定安装

测杆内置强力复位弹簧，自动回弹、无需外部机械连接，适配测杆与运动物体无法固定的工况

不锈钢球型测头（M2.5 标准接口），可适应轴向、垂直向等多角度位移接触，测量无卡顿

安装对中性要求低，简化设备装配与调试，降低现场安装误差

3. 工业级耐用・抗干扰强

全金属结构，耐油、防尘、抗振动冲击，适配注塑机、包装机械、液压设备等恶劣工业环境

3 芯屏蔽电缆输出，强抗电磁干扰（EMC），在变频器、伺服电机密集场景信号稳定不失真

符合 CE、ATEX 防爆标准，可用于含 IIA/IIB/IIC 气体及可燃性粉尘的危险工业环境

4. 小巧紧凑・适配狭小空间

微型机身设计（长 < 100mm，直径 < 20mm），占用空间小，适合精密机械、小型阀门、检测仪器等紧凑型设备安装

标准电气接口与安装孔位，兼容 GEFRAN PY 系列全型号，通用性强、替换便捷

四、典型应用领域

塑料机械：注塑机、吹瓶机、挤出机的模具位置、顶针行程、厚度检测

液压气动设备：液压缸、气缸位移反馈，阀门开度精准控制

自动化产线：精密定位平台、伺服滑台、贴标机、包装机的位置闭环检测

板材加工：金属 / 板材平整度、厚度在线测量，无损接触式检测

精密仪器：测试设备、量具、试验机的微小位移与形变测量

汽车制造：焊接夹具、装配工位、零部件尺寸检测与位置反馈

五、选型与安装说明

型号编码释义（PY-2-F-010-S01M-XL0202）

PY-2：系列名称（弹簧自复位球测头位移传感器）

F：连接方式（3 芯 1 米屏蔽电缆）

010：有效行程 10mm

S01M/XL0202：定制规格（测头、电缆、防护等级标准配置）

安装与接线要点

固定传感器主体，确保测头与被测面垂直接触，预压量 1-2mm

接线：1、3 脚接电源（±10-60VDC），2 脚为信号输出，严禁接反

避免测杆受侧向力，安装时保证直线运动，延长使用寿命

六、为什么选择 GEFRAN PY-2-F-010-S01M-XL0202

意大利原装进口，严格品控，精度与稳定性远超国产同类产品

10mm 小行程专用，无限分辨率 + 高线性度，满足微米级检测需求

弹簧自复位 + 免固定，安装零难度，适配 90% 以上工业自动化接触式测量场景

超长寿命（1 亿次动作），低维护成本，设备长期运行稳定可靠

原厂技术支持，提供完整选型、安装、调试方案，售后无忧

七、采购提示

本产品为意大利GEFRAN原厂出品，型号PY-2-F-010-S01M-XL0202，10mm 弹簧自复位位移传感器，适用于高精度、小行程、免固定安装的工业自动化位置检测场景。如需其它规格型号、定制行程（25/50/75/100mm）或信号输出（4-20mA/0-10V），可咨询选型。

八、资料展示

PY-2-F-010-S01M-XL0202资料详情：

九、实物展示

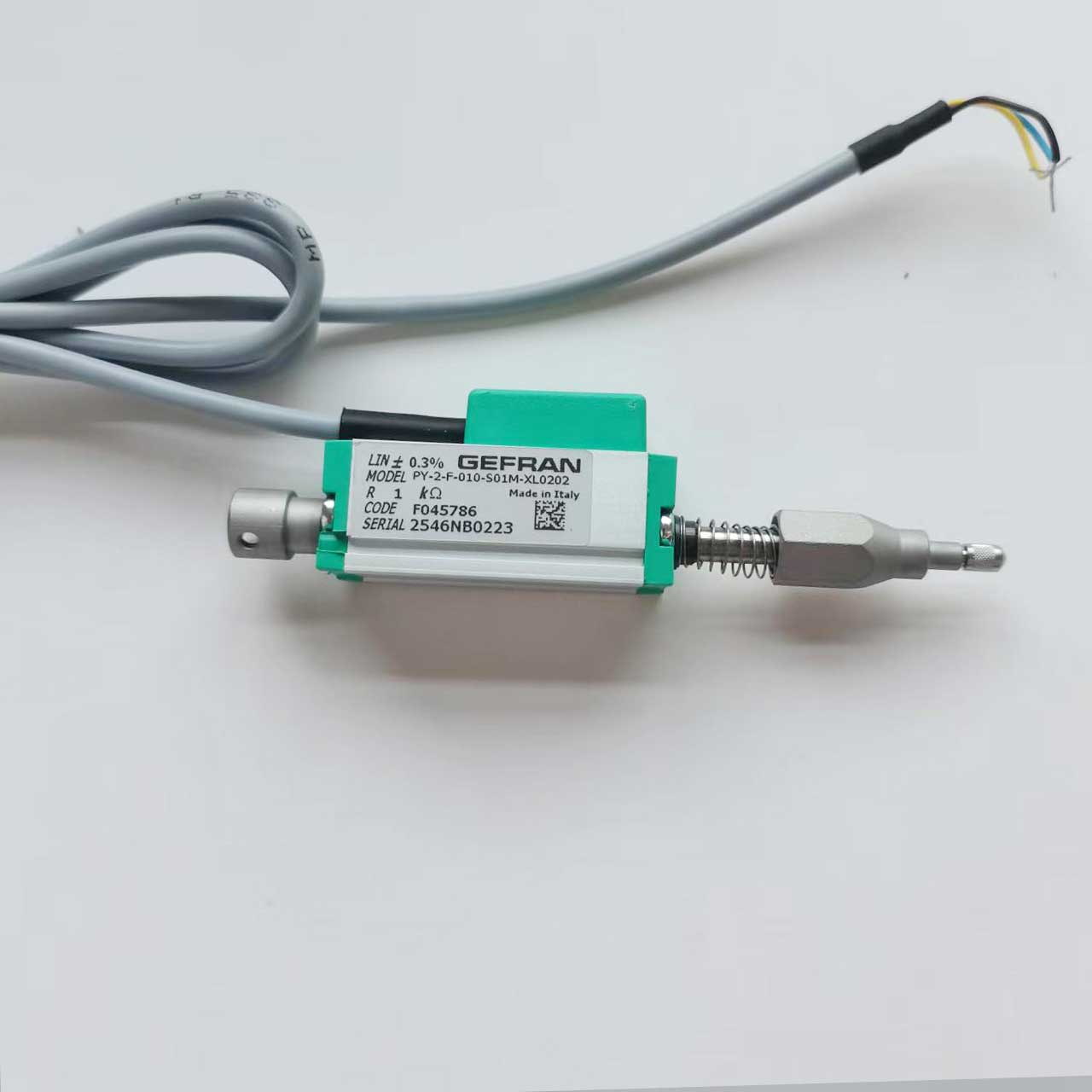

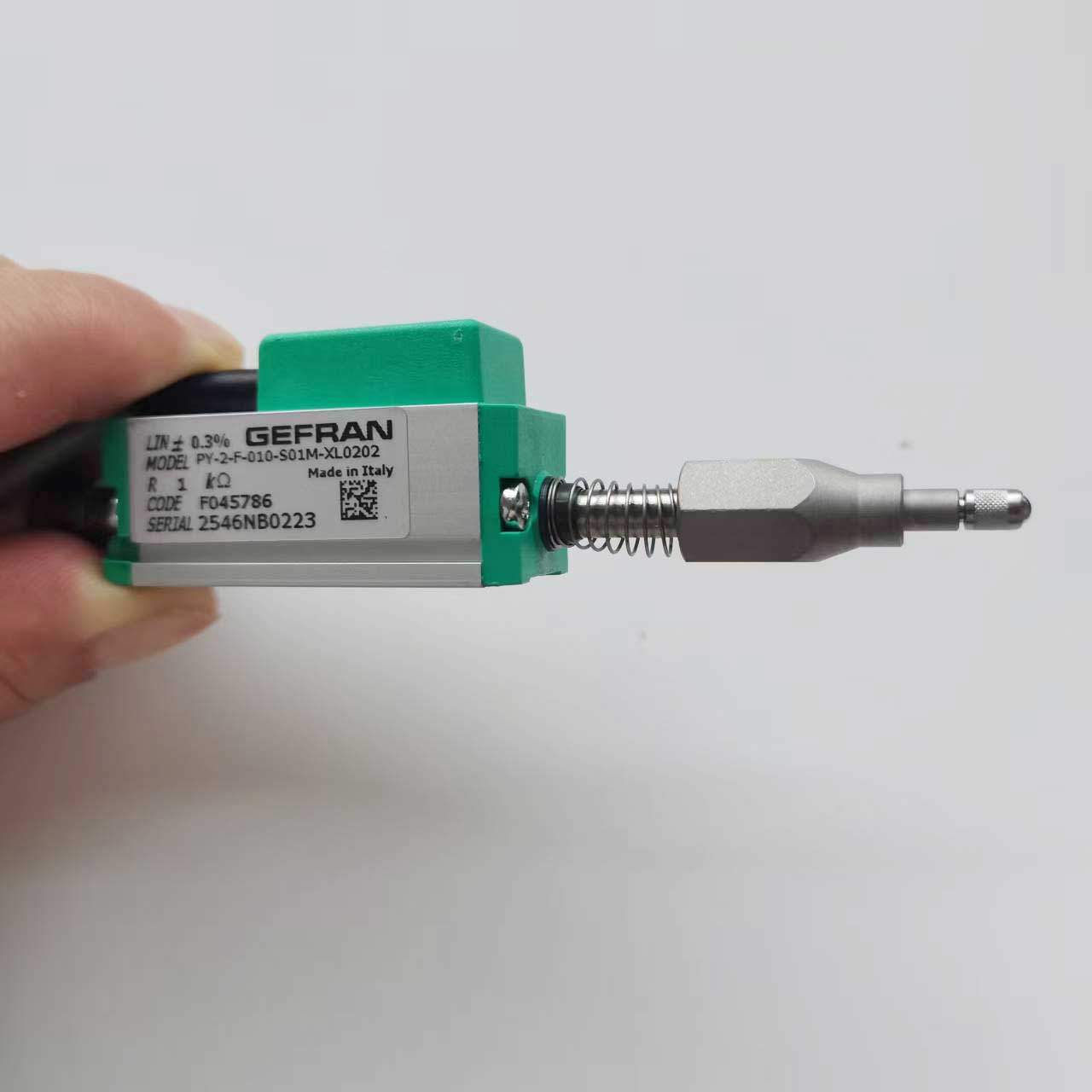

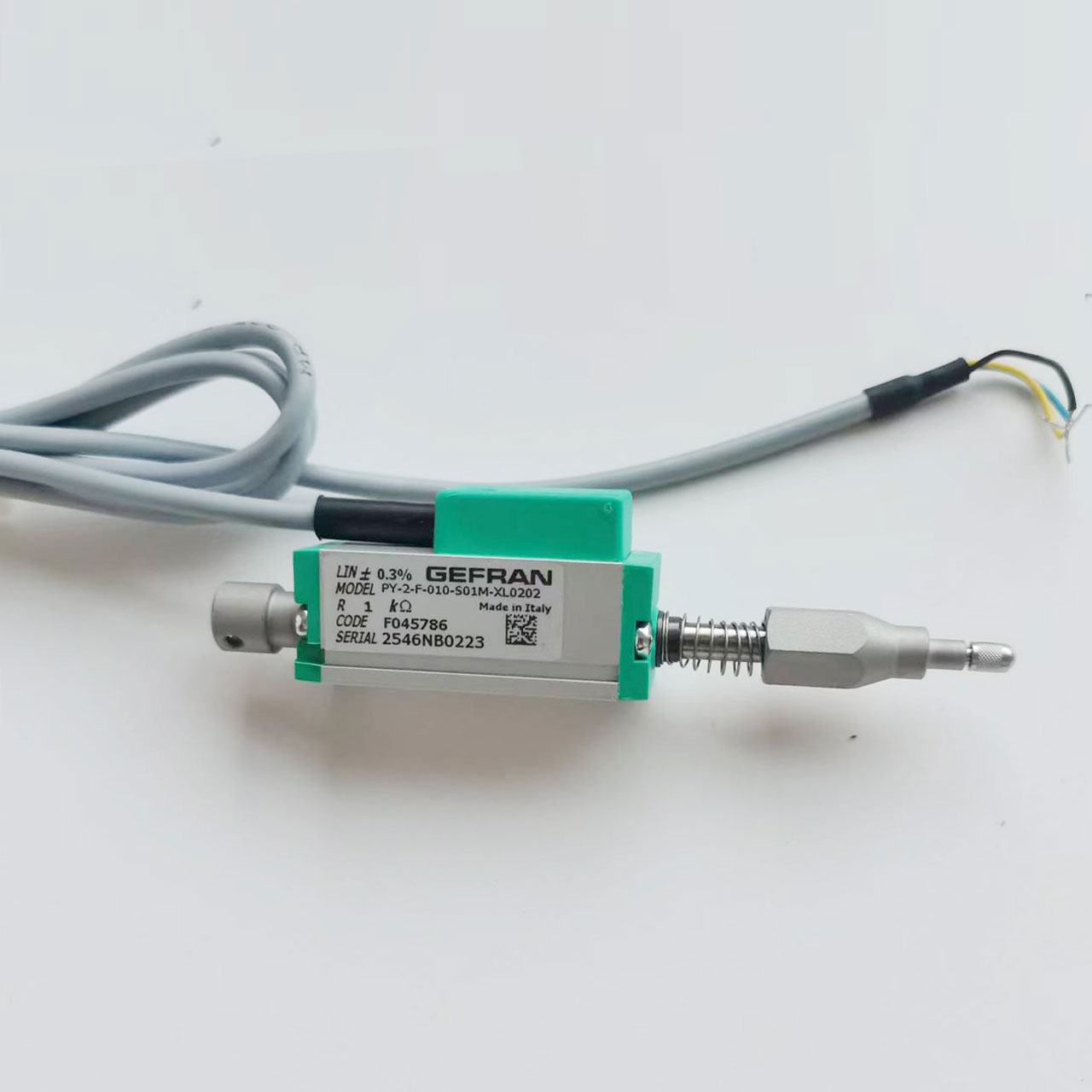

PY-2-F-010-S01M-XL0202实物图1

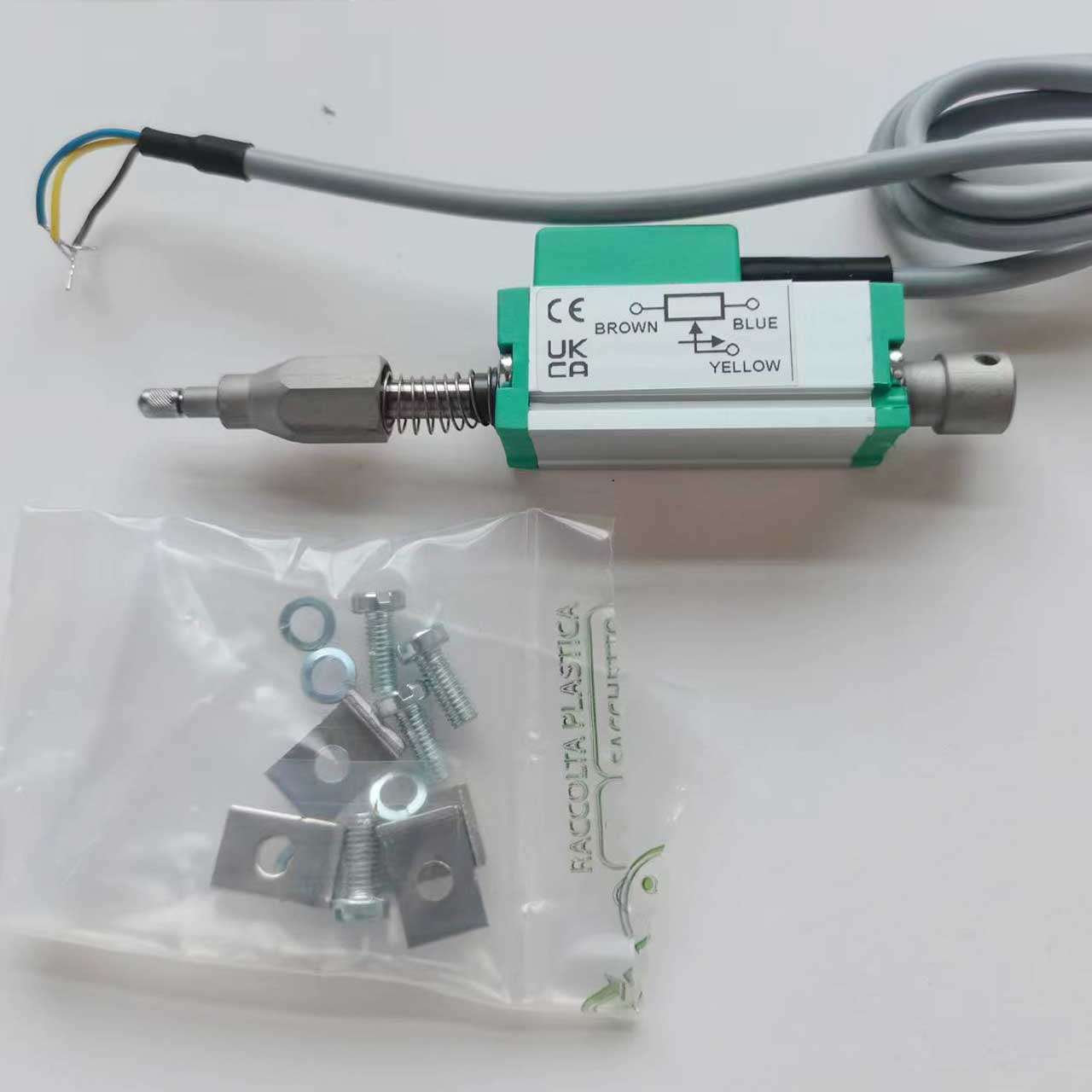

PY-2-F-010-S01M-XL0202实物图2

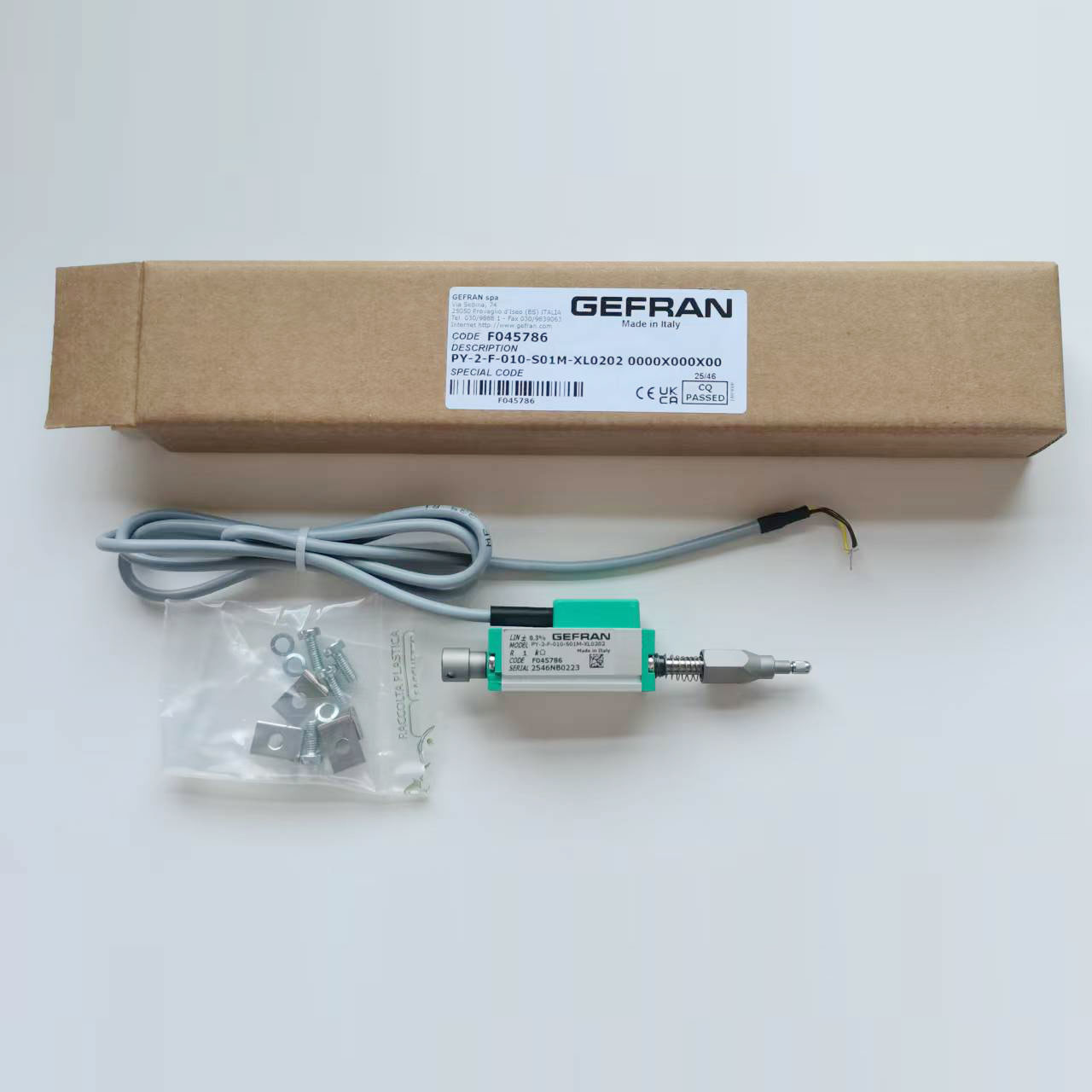

PY-2-F-010-S01M-XL0202实物图3
