德国Novo电子尺TR-0050位移传感器023262短行程高精度测量

德国 Novotechnik TR-0050 位移传感器（电子尺）：短行程高精度测量

关键词：Novotechnik TR-0050、德国 Novotechnik 位移传感器、TR-0050电子尺、短行程位移传感器、自复位电子尺、精密位移测量、Novotechnik 、50mm 位移传感器

在精密自动化、医疗器械、小型设备与测试测量领域，短行程、高精度、高可靠性的位移测量是设备稳定运行的核心保障。德国 Novotechnik（诺沃泰克）作为全球知名传感器品牌，凭借60余年精密制造技术，推出TR-0050 直线位移传感器（电子尺），以 50mm 短行程、纳米级重复精度、超紧凑结构，成为小空间高精度位移测量的标杆产品，广泛适配精密机械、医疗设备、自动化检测等场景。

一、TR-0050 产品定位：德国精工，短行程测量

德国 Novotechnik TR-0025属于 TR 系列自复位直线位移传感器（电子尺），是一款电位计式导电塑料传感器，专为25mm 短行程高精度位移检测设计，集成内置复位弹簧、双侧轴承支撑、贵金属滑刷等核心技术，兼具德国工业级品质、超高线性精度与超长使用寿命，解决小行程测量中精度不足、寿命短、安装空间受限等痛点。

二、核心参数与技术优势（TR-0050关键规格）

1. 基础测量参数（准确可靠）

测量量程：电气行程50mm，机械行程 52mm

线性精度：±0.05%~±0.1%FS（满量程）Novotechnik U.S. Inc.

重复精度：±0.002mm（纳米级，远超行业标准）

分辨率：无限分辨率（取决于信号调理）

标称电阻：5kΩ，工作电压 24~42VDC

输出信号：模拟量（电阻 / 电压分压），适配 PLC、工控系统

2. 结构设计（紧凑耐用）

外形尺寸：18×18mm 超紧凑方形外壳，适配狭小空间安装

拉杆材质：AISI303 不锈钢，带防旋转结构，内螺纹 M2.5×6

测量触点：硬质铜球（M5×0.5），淬火处理，耐磨抗冲击

轴承设计：双侧 DU 柔性塑料轴承，缓冲侧向应力，适配凸轮、摆动场景

复位弹簧：内置自动复位，操作力 5N，响应稳定Novotechnik U.S. Inc.

3. 耐用性与环境适配（工业级品质）

机械寿命：≥1 亿次运动（100×10⁶次），长期稳定免维护

防护等级：IP40，防尘防固体异物，适配洁净 / 轻污染工况

工作温度：-30℃~+100℃，宽温域稳定工作

抗振抗冲击：优异抗震性能，适配高速、振动设备场景

4. 安装与电气（便捷易用）

安装方式：可调节夹钳（Z-45），4 个 M4 螺栓固定，快速拆装

电气连接：3 芯 PVC 屏蔽电缆（2 米长），或可选 5 针圆插头（TRS 系列）

适配性：兼容标准触点、各类信号转换器（TE1/ LS1）

三、TR-0050 核心技术：导电塑料 + 贵金属滑刷

Novotechnik TR-0050 采用导电塑料电阻元件 + 贵金属多触脚滑刷核心技术：

导电塑料基材：高均匀性、低摩擦、耐磨损，保障长期线性稳定

贵金属滑刷：镀金 / 铂多触点设计，弹性阻尼，接触可靠、无火花、低噪音

双侧轴承支撑：抵消侧向力，避免拉杆偏磨，大幅提升寿命与精度稳定性

自复位结构：弹簧自动回位，无需外部驱动，简化机械设计

四、TR-0050 主要应用领域

1. 医疗器械

呼吸机、麻醉机、手术机器人、精密注射泵，50mm 微位移准确控制，保障医疗设备安全稳定

2. 精密自动化与机器人

协作机器人、小型执行器、精密装配平台、3C 电子检测设备，微行程定位反馈

3. 测试测量仪器

小型三坐标、测厚仪、轮廓仪、位移校准装置，高精度长度基准测量

4. 工业设备

包装机械、印刷设备、纺织机械、鞋机、凸轮控制系统，短行程位置闭环控制

5. 汽车与电子

汽车座椅调节、执行器检测、电子开关、精密阀门，小空间位移监测

五、TR-0050 vs 同类产品：为什么选德国 Novotechnik？

对比维度 Novotechnik TR-0050 普通国产 25mm 电子尺

线性精度 ±0.05%~±0.1% ±0.5%~±1%

重复精度 ±0.002mm ±0.01~±0.05mm

机械寿命 ≥1 亿次 ≤1000 万次

结构 双侧轴承 + 防旋转 单侧 / 无轴承，易偏磨

稳定性 宽温域、长期零漂移 温度影响大、易老化

品牌保障 德国 60 年技术，全球认证 国产入门级，质保短

六、选型与安装要点（TR-0050 适用场景）

行程匹配：适配50mm 短行程，勿超量程使用

精度需求：精密控制选 **±0.05% 高线性版 **，普通工况选 ±0.1%

安装空间：18×18mm超小体积，适合紧凑型设备

环境条件：IP40 适配洁净室、轻油雾环境；重污染可选密封升级

信号匹配：模拟量输出，直接对接 PLC、工控机、显示仪表

七、总结：短行程高精度测量的德国标准

德国 Novotechnik TR-0050 位移传感器（电子尺） 以50mm 量程、±0.002mm 重复精度、1 亿次超长寿命、18×18mm 超紧凑结构，树立短行程位移测量行业标杆。从医疗器械的生命保障到精密自动化的微米控制，TR-0025 以德国精工品质，为设备提供稳定、可靠、准确的位移反馈，是追求高品质、长寿命、高精度用户的优选进口电子尺。

八、产品资料

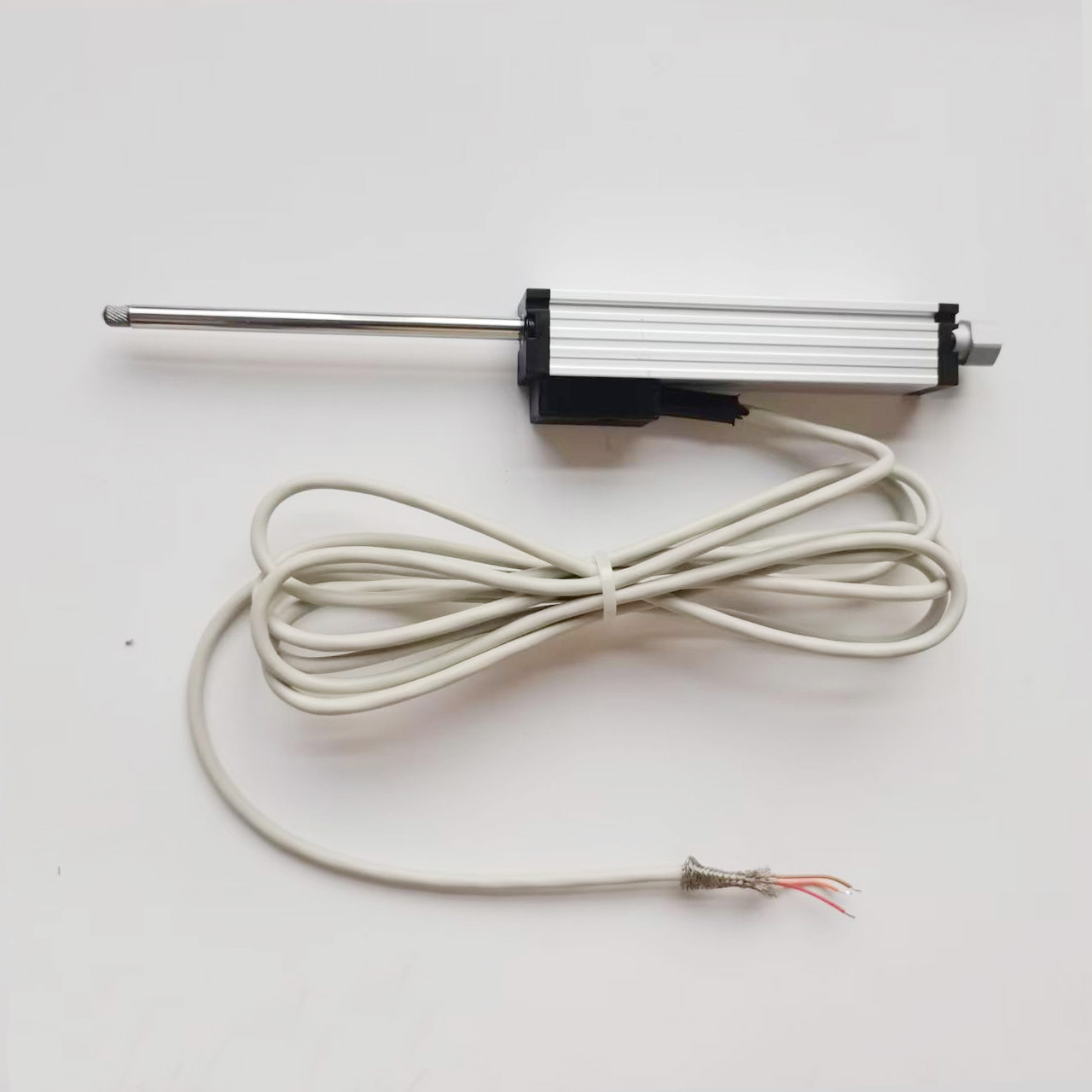

Novotechnik TR-0050实物图1

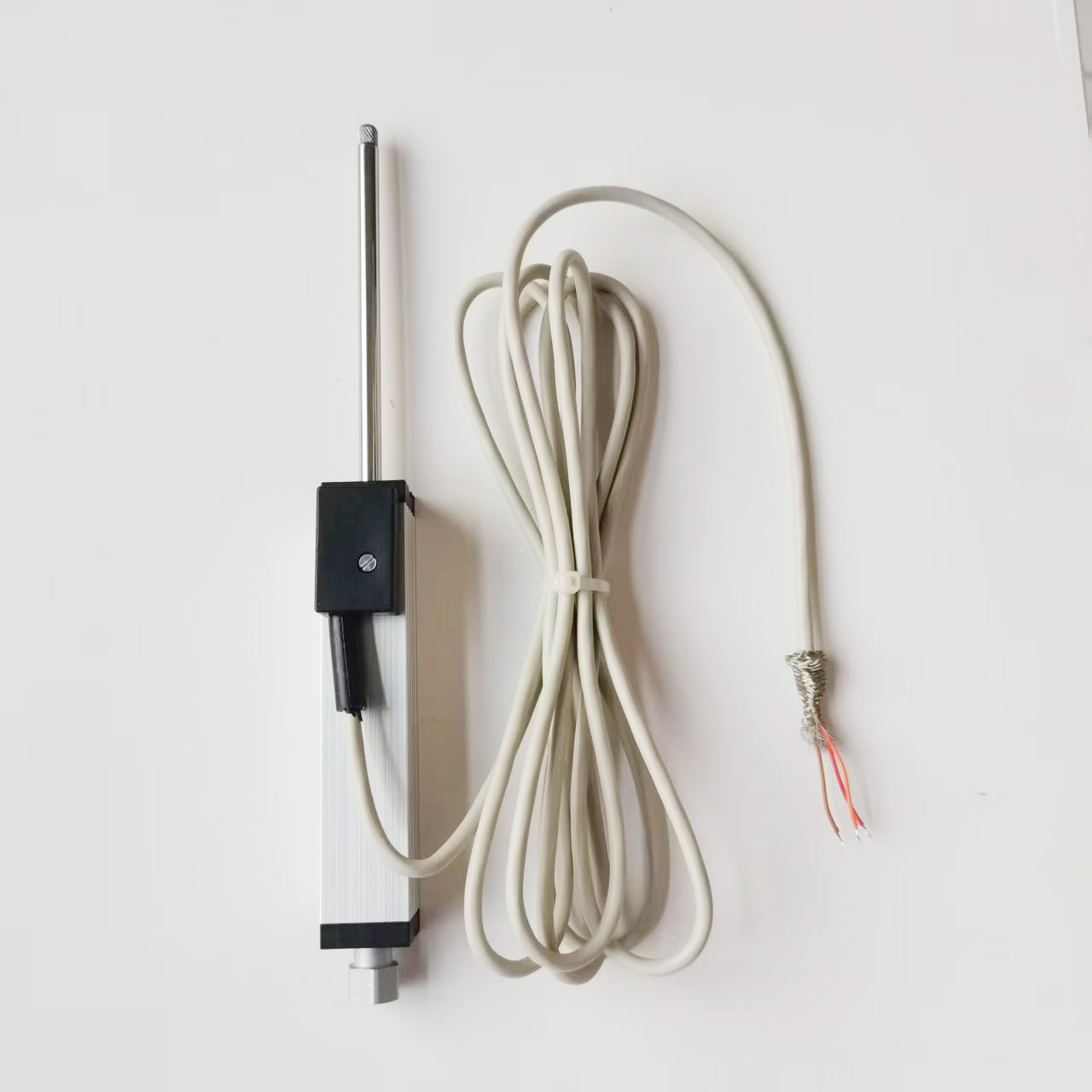

Novotechnik TR-0050实物图2

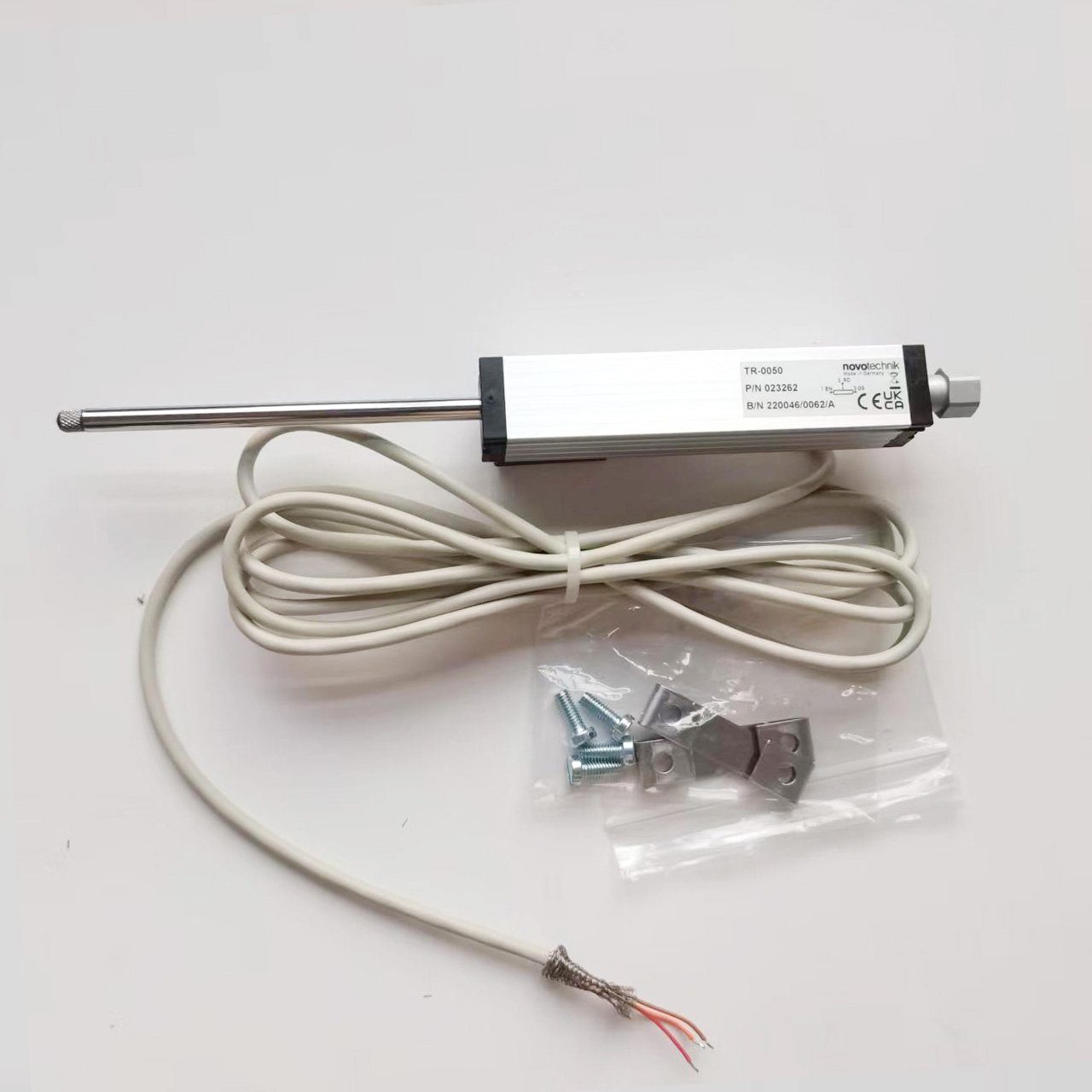

Novotechnik TR-0050实物图3
