德国 Novotechnik LWH-0050 直线位移传感器｜50mm 拉杆式电子尺参数、优势与应用详解

德国 Novotechnik LWH-0050 直线位移传感器｜50mm 拉杆式电子尺参数、优势与应用详解

一、产品基础概述

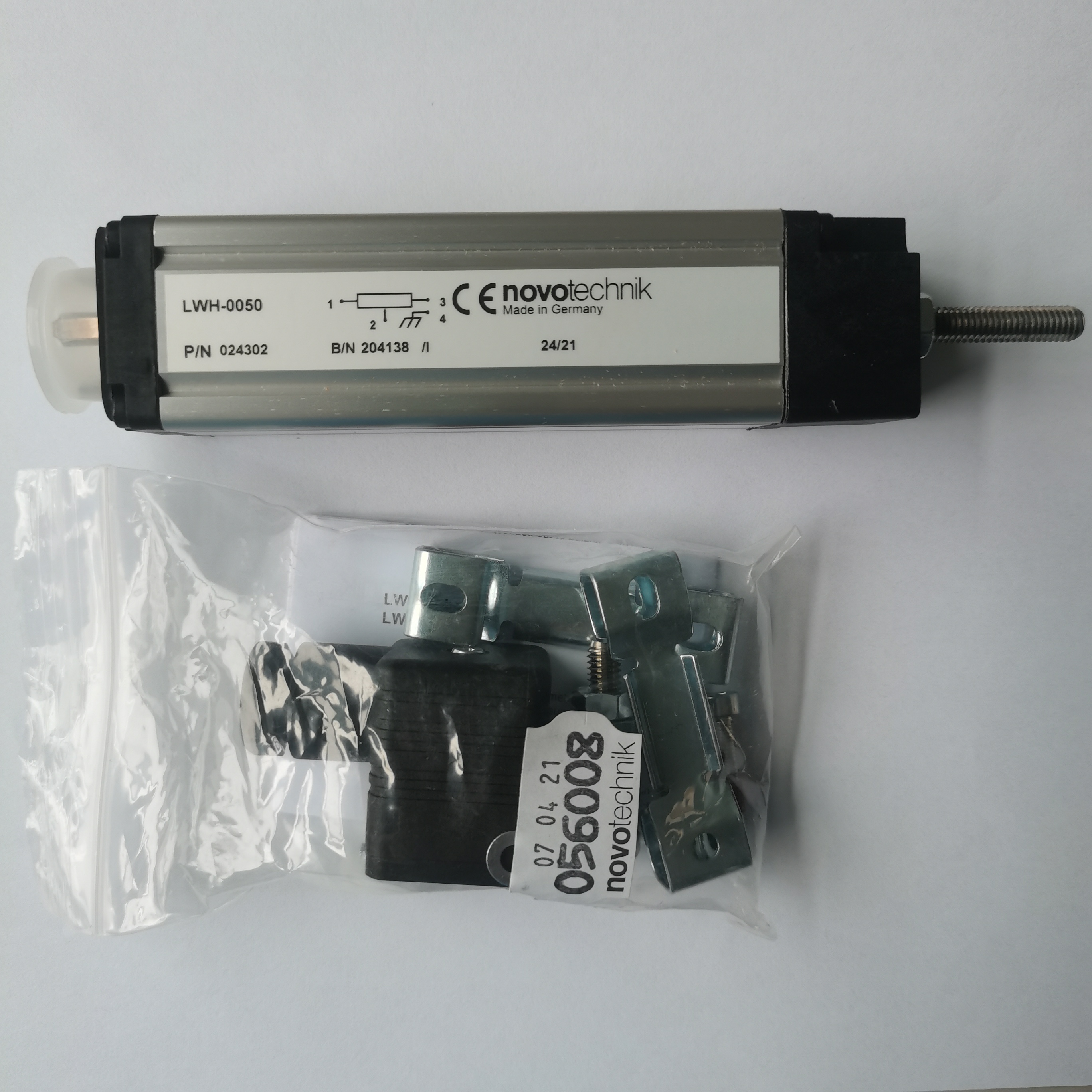

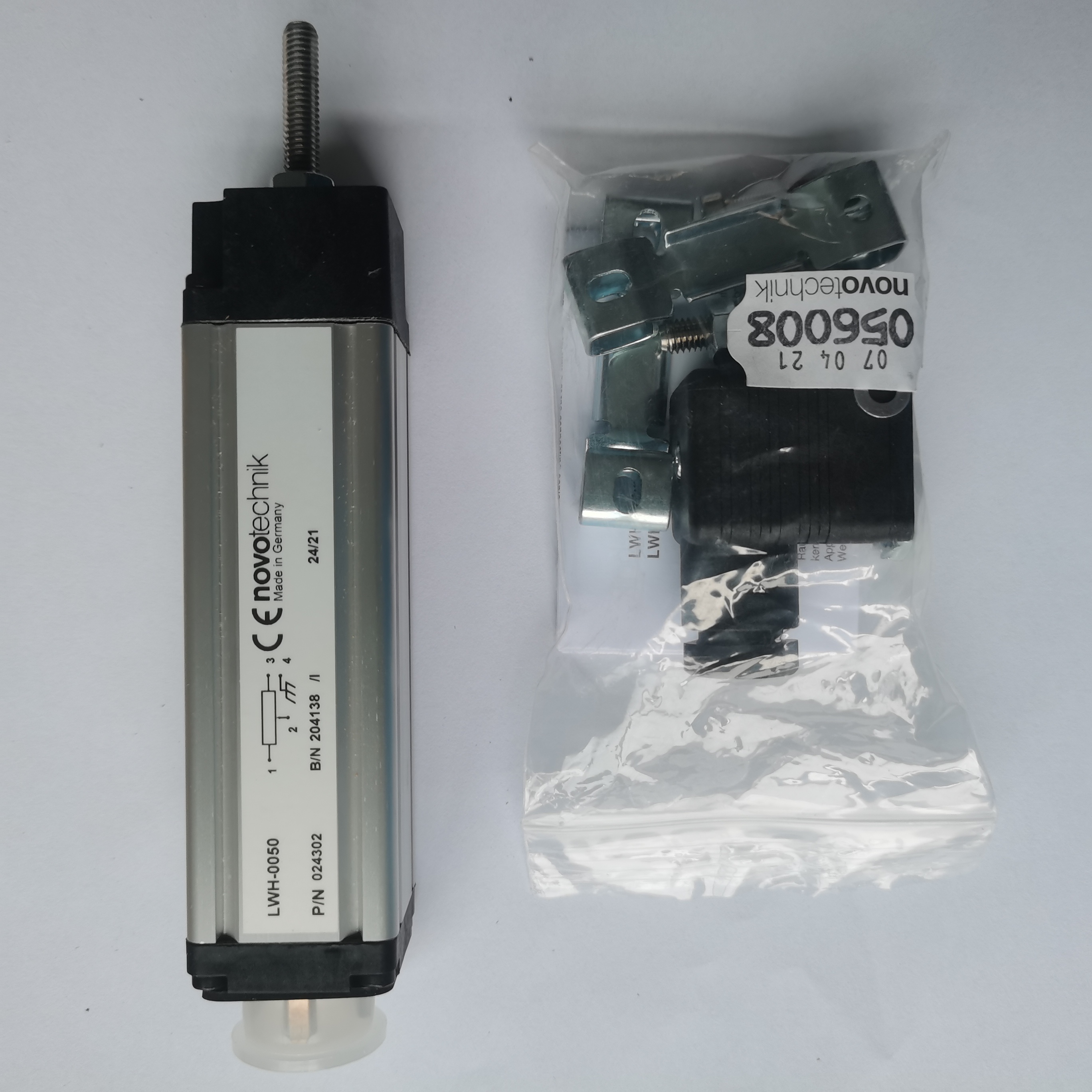

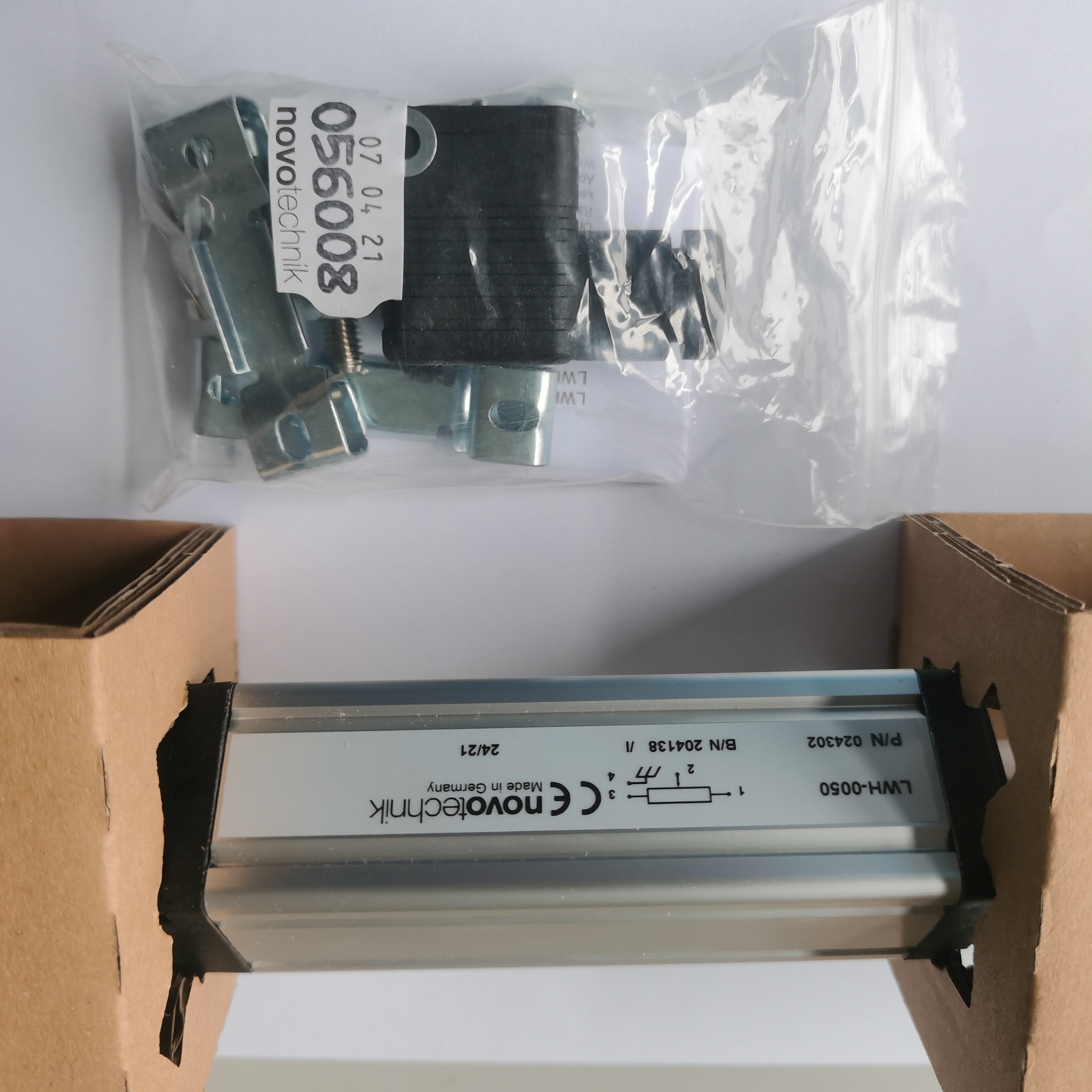

德国 Novotechnik（诺沃泰克）LWH 系列是工业常用导电塑料电位计式拉杆直线位移传感器，LWH-0050 为该系列标准 50mm 量程型号，业内常称电子尺、位移电位器，专为液压设备、注塑机械、自动化产线提供位移检测，原厂德国整机进口，广泛适配变频器、PLC 闭环控制系统，是工控行业高精度位置反馈核心元件。

Novotechnik 拥有 70 余年位移传感研发制造经验，LWH-0050 依托成熟导电塑料传感技术，兼顾超高重复精度、超长使用寿命与恶劣工况适配能力，相比国产普通电子尺，线性度、耐磨度、抗油污性能优势突出，也是小型液压油缸、小型冲压设备、精密工装优选短量程位移传感器。

二、LWH-0050 型号核心参数（量程 50mm）

测量量程：有效行程 50mm（型号后缀 0050 代表 50mm 测量长度）

电气性能

三、LWH-0050 诺沃泰克位移传感器核心优势

1. 高精度闭环控制，适配自动化伺服系统

0.01mm 超高分辨率，微小位移实时反馈，搭配 WEG / 杰佛伦 ADV 变频器、西门子 PLC 实现位移闭环调节，注塑机射胶、液压滑块定位误差大幅降低，提升产品加工一致性。

2. 浮动轴承抗偏心，安装容错率高

前端摆动式缓冲轴承设计，设备运动存在轻微不平行、侧向偏移时不会卡死传感器，无需严苛机械同轴校准，现场安装调试难度更低，减少设备停机调试时间。

3. 四面槽卡扣式安装，适配狭小设备空间

机身四面一体化安装滑槽，配套卡扣式固定夹，可提前预装夹具后直接卡入传感器；50mm 短量程机身紧凑，小型液压油缸、微型工装、包装设备狭小安装位均可适配，可侧装、正装、倒装，倒装可避免粉尘油污堆积在电阻轨道，延长使用寿命。

4. 恶劣工况稳定耐用，适配油污粉尘车间 阳极氧化铝外壳密封结构，IP55 标准防护，可抵御机床切削液、液压油、粉尘；导电塑料电阻轨道搭配贵金属电刷，耐磨损、信号无跳变，对比磁致伸缩传感器成本更低，维护简单，无需定期校准。

5. 标准通用接口，替换兼容性强 DIN 标准液压插头，市面工控模块、信号放大器通用，可直接替换国产 50mm 拉杆电子尺，无需修改设备接线、机械安装支架，新旧设备改造替换便捷。

四、LWH-0050 适用行业与设备场景

1. 注塑成型设备 小型立式注塑机射胶位移、锁模位置监测，配合变频器控制射胶压力与行程，减少塑胶件毛边、缺料不良。

2. 液压机械 小型液压油缸、折弯机微型滑块、液压工装夹具位置反馈，实现液压系统行程正确限位、闭环调速。

3. 包装与自动化设备

制袋机、小型输送模组、自动化工装定位检测，准确控制物料推送行程，保障包装尺寸统一。

4. 木工 / 钣金加工机械

小型裁板机、微型冲压工装位移测量，稳定重复定位，提升加工精度。

5. 纺织、橡塑挤出设备

小型挤出模头调节、纺织张力机构位移监测，持续稳定输出位移信号。

五、LWH 系列完整量程型号对照（采购选型参考）

短量程：LWH-0050、LWH-0075、LWH-0100、LWH-0130、LWH-0150

中量程：LWH-0200、LWH-0250、LWH-0300、LWH-0400、LWH-0500

长量程：LWH-0600、LWH-0750、LWH-0900

六、安装与配套配件说明

1. 安装配件：标准卡扣固定夹、M6 球形接头（Z-301-M6），球形接头可抵消侧向拉力，避免拉杆变形损坏传感器；
2. 信号拓展：搭配信号转换模块，将分压信号转为 4-20mA、0-10V 标准模拟量，适配各类变频器、运动控制器；
3. 维护要点：LWH-0050 无需定期润滑，仅需定期清理拉杆表面油污，倒装安装可大幅降低粉尘侵入，延长使用寿命。

七、选型对比：LWH-0050 与同类传感器区别

1. 对比国产 50mm 电子尺：线性度、使用寿命提升 3 倍以上，高低温环境无信号漂移；
2. 对比磁致伸缩位移传感器：采购、维护成本更低，结构小巧，适合短行程小型设备；
3. 对比 Novotechnik TLH 系列：LWH 机身更紧凑，四面安装槽，狭小设备优先选用 LWH-0050。

八、总结

德国 Novotechnik LWH-0050（50mm）拉杆式直线位移传感器，是短行程精密位移检测很好的方案，凭借 ±0.04% 高线性、1 亿次超长寿命、IP55 防护、灵活安装结构，广泛配套注塑、液压、自动化、木工机械，适配 PLC、变频器闭环控制系统。如果设备需要 50mm 准确位置反馈，对稳定性、耐用性要求高，LWH-0050 是工业自动化一线通用进口位移传感器优选型号。
