德国 Novotechnik LWH-0100（024304/024504）直线位移传感器｜100mm 拉杆式电子尺参数、优势与应用详解

一、产品基础概述

德国 Novotechnik（诺沃泰克 / 诺我）LWH-0100 是 LWH 系列经典拉杆式导电塑料直线位移传感器，行业俗称拉杆电子尺，有效测量行程100mm，原厂对应物料编码 024304、024504，是中小中行程工业闭环控制主流进口位移反馈元件。

LWH-0100 采用分压电位式输出，德国原厂整机生产，凭借 ±0.1% 独立线性度、1 亿次机械寿命、IP55 工业防护、柔性防偏拉杆结构，广泛适配注塑机、折弯机、压铸机、液压设备、非标自动化产线。相比 75mm 短行程 LWH-0075，100mm 量程覆盖中小型液压油缸、设备滑块位移检测场景，兼顾安装通用性与测量精度，设备原厂配套、设备维修替换使用率高。

Novotechnik LWH-0100、诺沃泰克 LWH-0100、024304 电子尺、024504 位移传感器、100mm 拉杆式电子尺、LWH 系列直线位移传感器、注塑机电子尺、德国 NOVO 拉杆位移传感器、导电塑料电位器

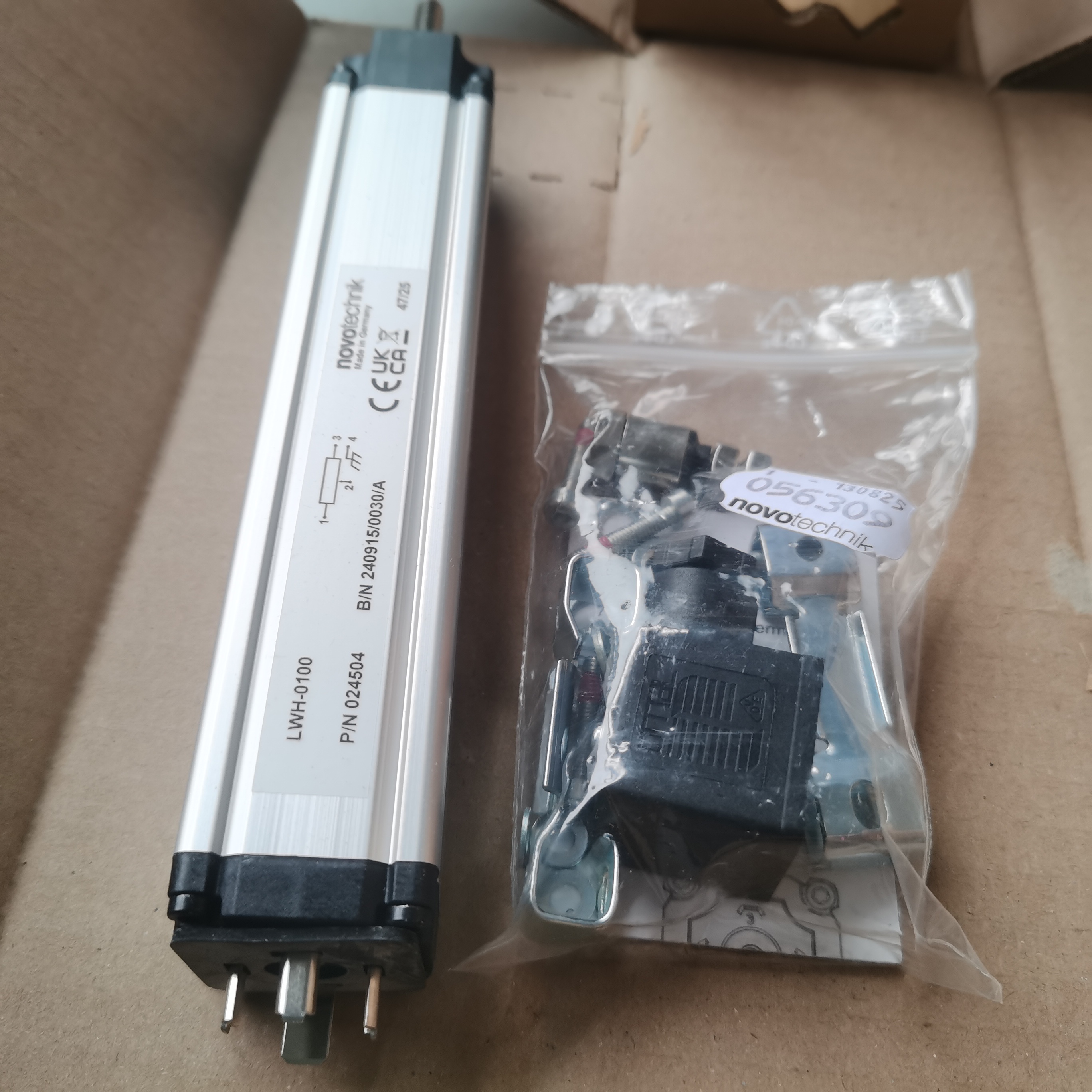

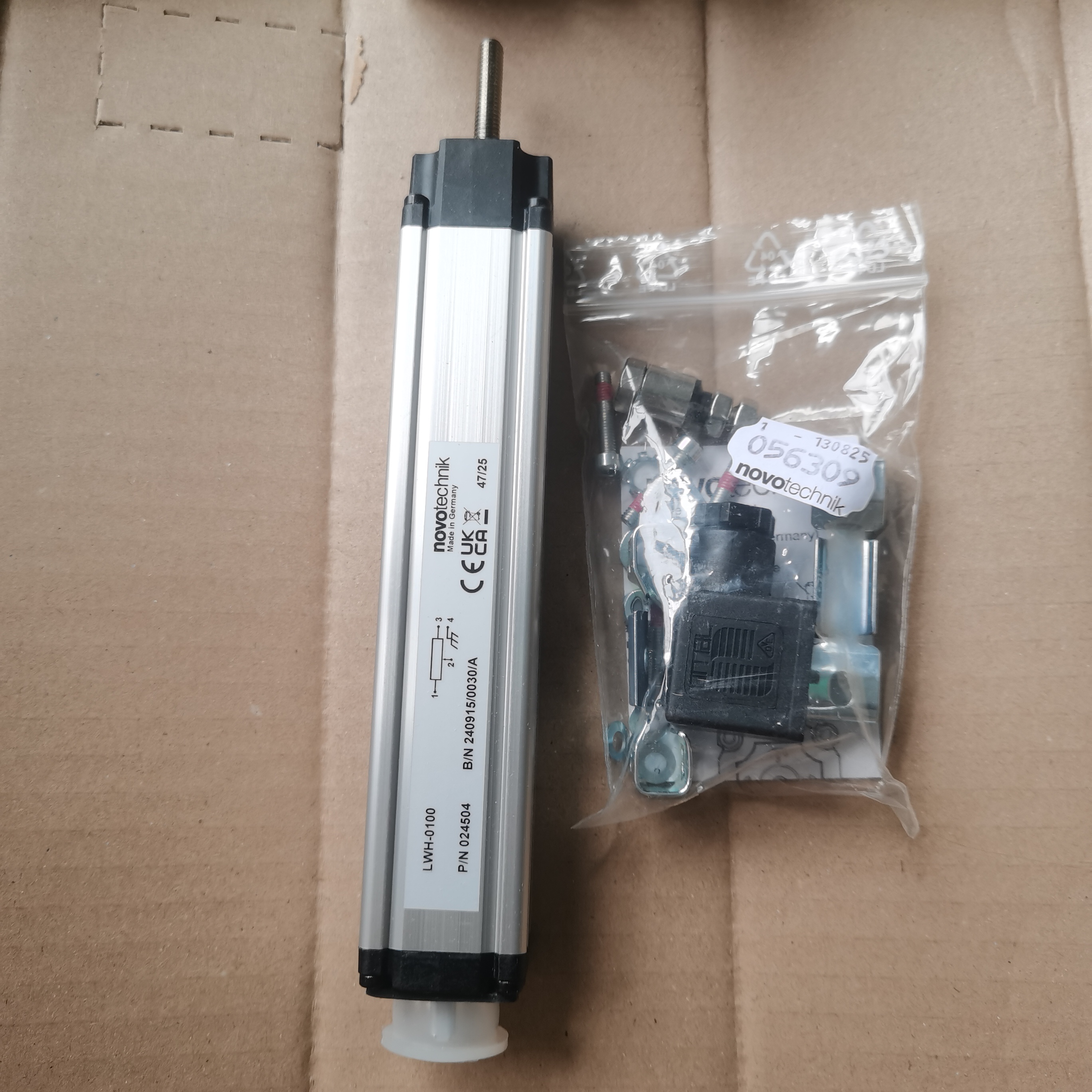

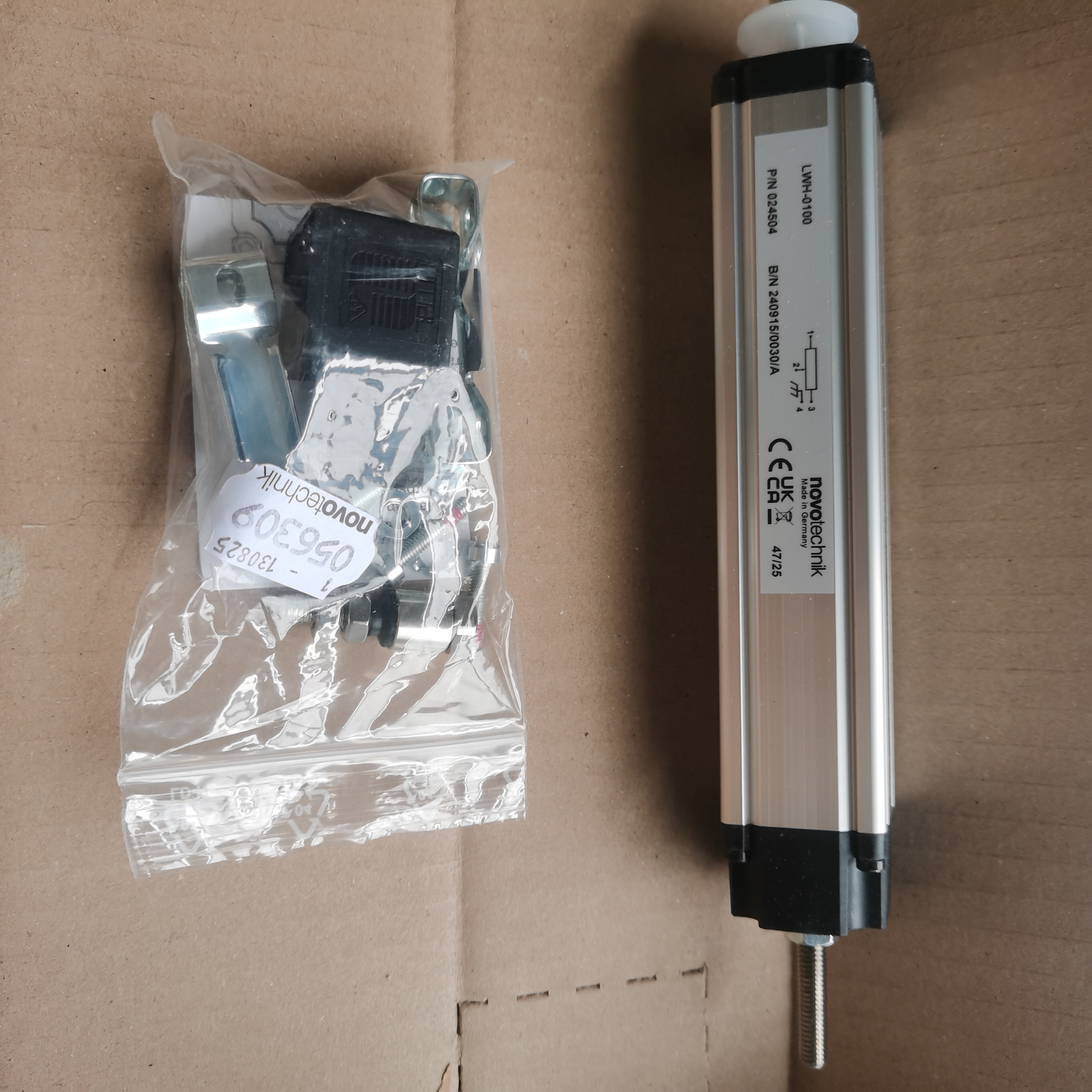

LWH-0100实物图

二、LWH-0100（024304/024504）规格参数

1. 电气性能参数

• 型号：LWH-0100；原厂物料号：024304（标准款）、024504（加长接头定制款）
• 有效电气行程：100mm；总电气行程 102mm；机械行程 110mm
• 标称电阻：3kΩ，阻值公差 ±20%
• 独立线性度：标准款 ±0.1% FS，高精度定制款可达 ±0.04% FS
• 重复定位精度：≤±0.01mm，微米级稳定重复检测
• 分辨率：理论无数细分，实测分辨精度优于 0.01mm
• 输出信号：比例分压电压输出（ratiometric），跟随供电电压线性输出
• 滑刷额定工作电流：≤1μA；故障耐受电流可达 10mA
• 耐受供电电压可达：42VDC，很好匹配工业 24V 直流控制系统
• 温漂系数：典型 5ppm/K，高低温工况信号漂移很小
• 绝缘电阻（500VDC）：≥10MΩ，抗车间变频器、液压阀电磁干扰
• 电气接口：DIN43650 标准 4 芯液压插头，工控行业通用接线规格

2. 机械结构参数

• 外壳材质：阳极挤压氧化铝壳体，轻量化、抗油污腐蚀、不易形变
• 拉杆组件：不锈钢 1.4305（AISI303），M6 可旋转外螺纹接头（024504 接头加长适配深腔安装）
• 前端结构：柔性摆动缓冲轴承，自动补偿安装微小侧向偏斜，杜绝拉杆卡滞、磨损失效
• 安装结构：四面一体化 T 型槽，配套卡扣式可调固定夹，顶部 / 侧面 / 底部多方位免打孔安装
• 整机外壳长度：171±2mm；整机重量 250g，拉杆组件 55g
• 允许运行速度可达： 10m/s；机械加速度可达 200m/s²，适配高速往复液压动作
• 侧向受力耐受：水平 / 垂直≤10N，适配油缸推拉、滑块进给工况
• 防护等级：标准 IP55，可阻挡切削液、液压油飞溅、粉尘堆积

3. 环境耐受与认证参数

• 工作温度区间：-30℃ ~ +100℃，低温车间、高温液压设备均可稳定运行
• 抗振动标准：IEC 60068-2-6，20g、5~2000Hz 持续振动无信号跳变
• 介质耐受：液压油、乳化切削液、水雾、干燥粉尘、橡塑挥发油烟
• 产品认证：CE 欧盟工业认证、UKCA 英国认证，原装德国
• 机械使用寿命：标准连续工况可达 1 亿次往复滑动，长期高频动作精度无衰减

三、Novotechnik LWH-0100 拉杆电子尺五大核心竞争优势

1. 德国原厂导电塑料轨道，长期精度稳定不漂移

LWH-0100 搭载 Novotechnik 自研特种导电塑料电阻轨道 + 贵金属多触点弹性滑刷，对比国产碳膜电子尺优势明显：

1. 重复精度稳定维持 0.01mm，注塑机锁模、射胶闭环控制无定位偏差；
2. 低温漂特性，冬季低温车间、24 小时连续高温液压机工作，输出信号无漂移、丢步；
3. 比例分压输出，可直连 PLC、位移数显仪表、伺服放大模块，无需额外信号转换板，降低设备电控成本。

2. 柔性防偏机械结构，大幅降低安装故障率

设备现场机械装配很难做到拉杆与运动部件平行，微小侧向力会造成普通电子尺卡顿、内部轨道磨损报废。LWH-0100 标志性前端摆动缓冲轴承，可自动补偿 ±3° 安装角度偏差，安装容错率大幅提升；四面通用 T 型槽设计，狭小设备机箱、油缸侧面、底部均可固定，适配多种设备内部紧凑空间，减少售后维修频次。

3. 1 亿次超长机械寿命，减少设备停机运维成本

市面普通国产拉杆电子尺寿命仅千万次，注塑、压铸 24 小时连续生产 3~6 个月就会出现线性失效、信号跳变；LWH-0100 电阻轨道经过特殊耐磨涂层处理，高速往复滑动磨损小，注塑、冲压高频工况下 2~3 年无需更换传感器，大幅降低配件采购、停机检修损失。

4. IP55 工业密封防护，适配油污粉尘恶劣生产车间

阳极氧化铝全封闭壳体 + 双层防尘防油密封圈，IP55 防护等级可抵御注塑机油污、机床切削液飞溅、木工粉尘、包装碎屑侵入内部传感核心；标准 DIN 液压插头自带防水防尘胶圈，替换老式国产电子尺无需改造接线盒，兼容现有设备线束。

5. 标准化通用设计，备件替换、设备改造

100mm 是工业设备通用中短行程规格，LWH-0100（024304/024504）可无缝兼容同系列 LWH-0075、LWH-0130 等型号替换；折弯机、小型注塑机、液压测试设备原厂标配同款安装结构，国产设备升级、旧设备备件更换无需修改机械安装孔位，024504 加长接头版本适配油缸深腔狭小安装位，细分场景覆盖较全面。

四、LWH-0100（024304/024504）100mm 位移传感器主流应用场景

1. 中小型注塑成型设备

适配 60~160 吨中小型注塑机锁模、射胶、顶针机构位移检测，100mm 量程匹配主流机型射胶与开合模行程，控制熔胶位置、锁模压力行程闭环，解决产品厚薄不均、飞边、缺料、色差等成型缺陷；模拟信号直连注塑机工控主板，提升批量产品尺寸一致性，降低次品率。

2. 金属加工液压机床

折弯机、剪板机、铝合金压铸机液压滑块位置反馈：检测折弯进给行程，恒定折弯角度；压铸机料筒、顶出油缸位移监测，高压液压冲击、持续振动环境下稳定输出信号，是钣金加工设备标配位移元件。

3. 包装、木工、纺织自动化设备

• 包装机械：制袋、封口、裁切、顶升机构直线定位；
• 木工机械：裁板、铣边、砂光设备进给行程检测；
• 纺织机械：经编、针织推拉滑块行程控制；
  100mm 中等行程适配各类中小型进给机构，保障加工、裁切尺寸统一。

4. 非标自动化与液压测试工装

伺服滑台、材料拉伸液压试验机、升降平台、模具检测工装直线位移测量；预算有限、无需高精度磁致伸缩传感器的自动化产线优选，平衡设备制造成本与测量稳定性。

5. 其他细分工控领域

橡塑挤出机、陶瓷压砖机、小型水利液压闸门、汽车零部件检测工装、液压设备。

五、LWH 系列完整选型指南

LWH 拉杆式电子尺全系列标准量程覆盖 50mm~900mm：

1. 短行程精密定位：LWH-0050、LWH-0075
2. 通用中短行程（本文型号）：LWH-0100（024304 标准款 / 024504 加长接头款）、LWH-0110、LWH-0130、LWH-0150
3. 中长行程大型压机设备：LWH-0200~LWH-0900

采购选型注意事项

1. 区分物料编码：024304 为标准 M6 接头，常规设备采购；024504 为加长螺纹接头，油缸深腔、狭小安装空间选用；
2. 区分系列结构：LWH 为内置拉杆推拉式，LWG 外置球头、LWY 滑块式不可直接互换；
3. 工况升级：高油污、喷淋环境可定制 IP67 防护版本，高速冲击工况优先选用高精度 ±0.04% 线性度版本。

六、全文总结

德国 Novotechnik LWH-0100（024304/024504）100mm 拉杆式直线位移传感器是中短行程工业精密定位高性价比进口电子尺，凭借 ±0.1% 高精度、1 亿次超长耐磨寿命、柔性防偏安装结构、IP55 防尘防油污防护、通用标准化安装接口五大核心优势，全面覆盖注塑成型、液压钣金机床、木工包装自动化、非标测试设备绝大多数工业工况。

对比同类进口位移传感器，LWH 系列供货稳定、设备改造替换兼容性强、长期运维成本低；相较于国产碳膜电子尺，在连续 24 小时生产工况下，精度稳定性、使用寿命长，是设备整机厂家、设备维修改造项目优先选择的导电塑料直线位移检测元件。
