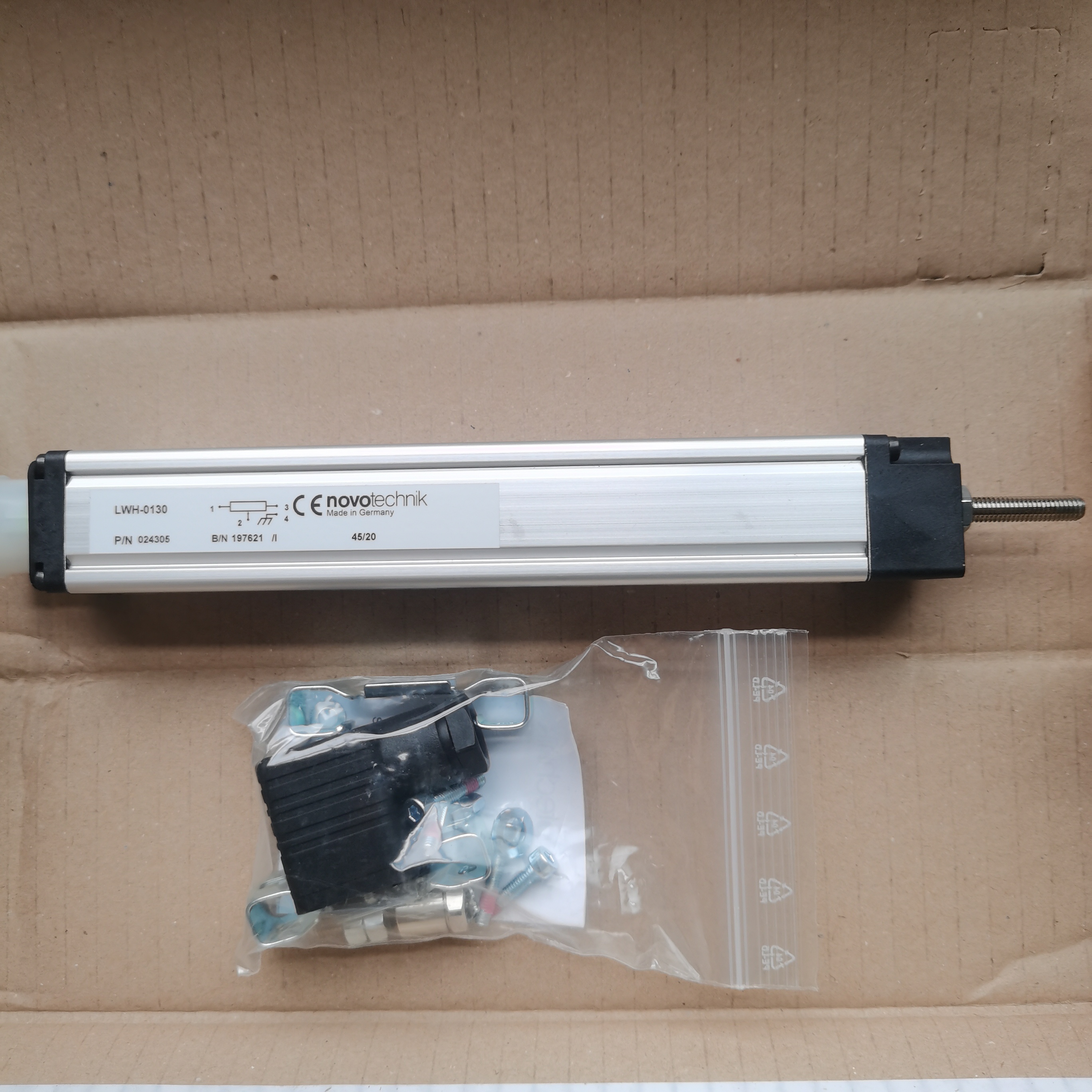

德国 Novotechnik LWH-0130（024305）直线位移传感器｜130mm 拉杆式电子尺参数、优势与应用详解

一、产品基础概述

Novotechnik 中文名称诺沃泰克，业内简称 NOVO，LWH-0130 是经典拉杆式导电塑料直线位移传感器，行业普遍称拉杆电子尺，有效测量行程 130mm，原厂物料编码 024305，属于 LWH 标准内置拉杆系列，多用于工业设备直线位置闭环反馈检测。

该型号采用电位分压式信号输出，整机遵循德国原厂制造工艺，130mm 属于工业设备通用中短行程规格，兼顾装配适配性与测量稳定性，既可作为设备整机配套传感元件，也可用于老旧液压、成型设备改造替换备件。

Novotechnik LWH-0130、诺沃泰克 LWH-0130、024305 直线位移传感器、130mm 拉杆式电子尺、LWH 系列导电塑料电子尺、NOVO 拉杆位移传感器、注塑机位移电子尺、液压设备位置传感器

二、LWH-0130（024305）

（一）电气性能参数

1. 完整型号：LWH-0130；原厂物料编号：024305
2. 有效电气测量行程：130mm；总电气行程 132mm；机械行程 142mm
3. 标称电阻：3kΩ，阻值公差 ±20%
4. 独立线性度：标准规格 ±0.09% FS，高精度定制版本可达 ±0.04% FS
5. 重复定位精度：≤±0.01mm，稳定实现微米级重复检测
6. 分辨能力：理论无上限，实际工况分辨精度优于 0.01mm
7. 输出类型：比例分压电压信号，输出电压跟随供电电压线性变化
8. 滑刷额定工作电流：≤1μA；故障耐受电流 10mA
9. 耐受供电电压：42VDC，适配行业通用 24V 直流工控系统
10. 温漂系数：典型 5ppm/K，高低温环境信号漂移幅度小
11. 绝缘电阻（500VDC 测试）：≥10MΩ，可抵御变频器、液压阀带来的车间电磁干扰

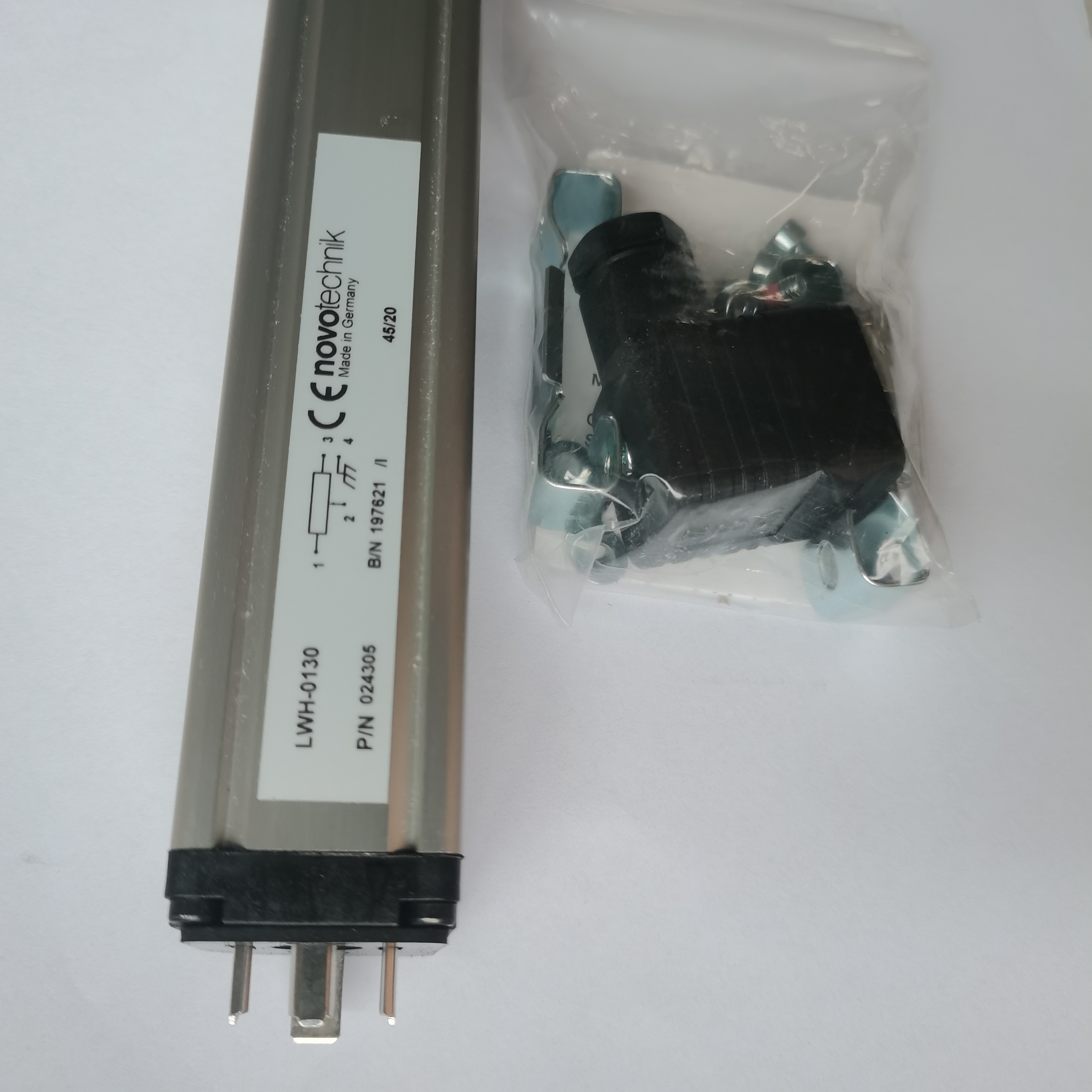

12. 电气接口：DIN EN 175301-803（原 DIN43650）4 芯标准液压插头，工控行业通用接线规格

（二）机械结构参数

1. 外壳材质：阳极挤压氧化铝壳体，轻量化、抗油污腐蚀、不易形变
2. 拉杆组件：不锈钢 1.4305（AISI303）材质，搭配 M6 可旋转外螺纹接头
3. 前端轴承：柔性摆动缓冲轴承，可自动补偿安装微小侧向偏斜，避免拉杆卡滞、内部轨道异常磨损
4. 安装结构：壳体四面一体化 T 型安装槽，配套卡扣式可调固定夹，顶部、侧面、底部均可免打孔快速装配
5. 整机壳体长度：201±2mm；整机自重 280g，拉杆与滑刷组件总重 60g
6. 允许运行速度： 10m/s；机械加速度 200m/s²，适配设备高速往复动作
7. 侧向受力耐受：水平、垂直方向均≤10N，适配油缸推拉、滑块进给类运动场景
8. 防护等级：标准 IP55，可阻挡车间粉尘、切削液、液压油飞溅侵入内部传感结构

（三）环境适配与合规参数

1. 工作温度区间：-30℃ ~ +100℃，低温厂房、连续高温液压设备均可稳定运行
2. 抗振动标准：符合 IEC 60068-2-6，20g、5~2000Hz 持续振动无信号跳变
3. 介质耐受：可长期接触液压油、乳化切削液、水雾、干燥粉尘、橡塑油烟环境
4. 合规认证：CE 欧盟工业认证、UKCA 英国市场准入认证
5. 机械使用寿命：标准工况下可完成 1 亿次往复滑动，长期高频动作后精度无明显衰减

三、LWH-0130（024305）拉杆电子尺核心技术特点

1. 原厂导电塑料传感轨道，长期测量稳定可靠

传感器核心搭载 Novotechnik 自研特种导电塑料电阻轨道，搭配贵金属多触点弹性滑刷组件，对比常规碳膜传感元件具备明显优势：

• 重复定位精度长期稳定在 0.01mm 区间，成型设备闭环控制无定位偏移问题；
• 低温漂特性，冬季低温车间、24 小时连续运行液压设备，输出信号不会漂移、丢步；
• 分压信号可直接对接 PLC、位移数显仪表、伺服放大模块，无需额外增设信号转换模块，简化设备电控结构。

2. 容错式机械安装结构，降低现场装配故障概率

实际设备装配过程中，很难做到拉杆与设备运动部件完全平行，微小侧向力会造成普通电子尺卡顿、轨道提前失效。LWH 系列标志性前端摆动缓冲轴承，可补偿 ±3° 以内安装角度偏差，大幅提升装配容错率；四面通用 T 型槽设计，适配设备机箱、油缸周边狭小安装空间，减少后期设备检修频次。

3. 超长机械使用寿命，降低设备长期运维投入

市面普通拉杆式电子尺机械寿命仅千万次级别，注塑、压铸 24 小时连续生产工况下，3 至 6 个月易出现线性失效、信号跳变问题。LWH-0130 电阻轨道经过特殊耐磨涂层处理，高速往复滑动磨损量低，高频生产场景下可稳定使用 2 至 3 年，减少备件采购与停机检修带来的生产损耗。

4. IP55 密封防护，适配复杂工业生产环境

阳极氧化铝全封闭壳体搭配双层防尘防油密封圈，IP55 防护等级可抵御注塑机油污、机床切削液飞溅、木工粉尘、包装碎屑侵入内部传感核心；标准 DIN 液压插头自带防水防尘胶圈，替换老式国产电子尺无需改造接线盒，兼容现有设备线束。

5. 标准化通用结构，设备改造替换兼容性高

130mm 是液压机床、中小型注塑设备通用中短行程规格，LWH-0130（024305）可无缝兼容同系列 LWH-0100、LWH-0150 等型号替换；折弯机、压铸机、液压测试设备原厂标配同款安装结构，旧设备备件更换、国产设备升级无需修改机械安装孔位。

四、LWH-0130（024305）130mm 位移传感器主流应用场景

1. 中小型注塑成型设备

适配 80~200 吨中小型注塑机锁模、射胶、顶针机构位移检测，130mm 量程匹配主流机型射胶与开合模行程，控制熔胶位置、锁模压力行程闭环，改善产品厚薄不均、飞边、缺料等成型缺陷；模拟信号直连注塑机工控主板，提升批量产品尺寸一致性。

2. 金属加工液压机床

折弯机、剪板机、铝合金压铸机液压滑块位置反馈：检测折弯进给行程，稳定控制折弯角度；压铸机料筒、顶出油缸位移监测，在高压液压冲击、持续振动环境下稳定输出信号，是钣金加工设备常用位移检测元件。

3. 包装、木工、纺织自动化设备

• 包装机械：制袋、封口、裁切、顶升机构直线定位；
• 木工机械：裁板、铣边、砂光设备进给行程检测；
• 纺织机械：经编、针织推拉滑块行程控制；
  130mm 中等行程适配各类中小型进给机构，保障加工、裁切尺寸统一。

4. 非标自动化与液压测试工装

伺服滑台、材料拉伸液压试验机、升降平台、模具检测工装直线位移测量；预算有限、无需高精度磁致伸缩传感器的自动化产线可选用，平衡设备制造成本与测量稳定性。

5. 其他细分工业领域

橡塑挤出机、陶瓷压砖机、小型水利液压闸门、汽车零部件检测工装、医疗液压整形设备。

五、LWH 系列完整选型指南

LWH 拉杆式电子尺全系列标准量程覆盖 50mm~900mm：

1. 短行程精密定位：LWH-0050、LWH-0075
2. 通用中短行程：LWH-0100、LWH-0130（本文 024305 型号）、LWH-0150、LWH-0175
3. 中长行程大型压机设备：LWH-0200~LWH-0900

采购选型注意事项

1. 型号区分：LWH-0130 对应物料编码 024305，有效行程固定 130mm，不可与 100mm 量程 LWH-0100 混淆；
2. 结构区分：LWH 为内置拉杆推拉式，LWG 外置球头、LWY 滑块式不可直接互换；
3. 工况升级：高喷淋、高潮湿环境可选择 IP67 防护定制版本，高精度测量场景可选用 ±0.04% 线性度定制款；
4. 配套配件：可搭配卡扣固定夹、加长螺纹接头、信号转换模块适配特殊安装与电控需求。

六、全文总结

德国 Novotechnik LWH-0130（024305）130mm 拉杆式直线位移传感器是中短行程工业精密位置检测通用传感元件，凭借 ±0.09% 标准线性精度、1 亿次超长耐磨寿命、柔性防偏安装结构、IP55 防尘防油污防护、通用标准化安装接口五大核心特性，覆盖注塑成型、液压钣金机床、木工包装自动化、非标测试设备绝大多数工业工况。

该型号分压式输出方案适配绝大多数工业 PLC 控制系统，整机结构标准化，设备整机配套、旧设备维修改造均可直接适配；相比常规碳膜电子尺，在 24 小时连续生产工况下，测量稳定性、使用寿命具备明显优势，是工业自动化领域直线位移检测的常用选型。
