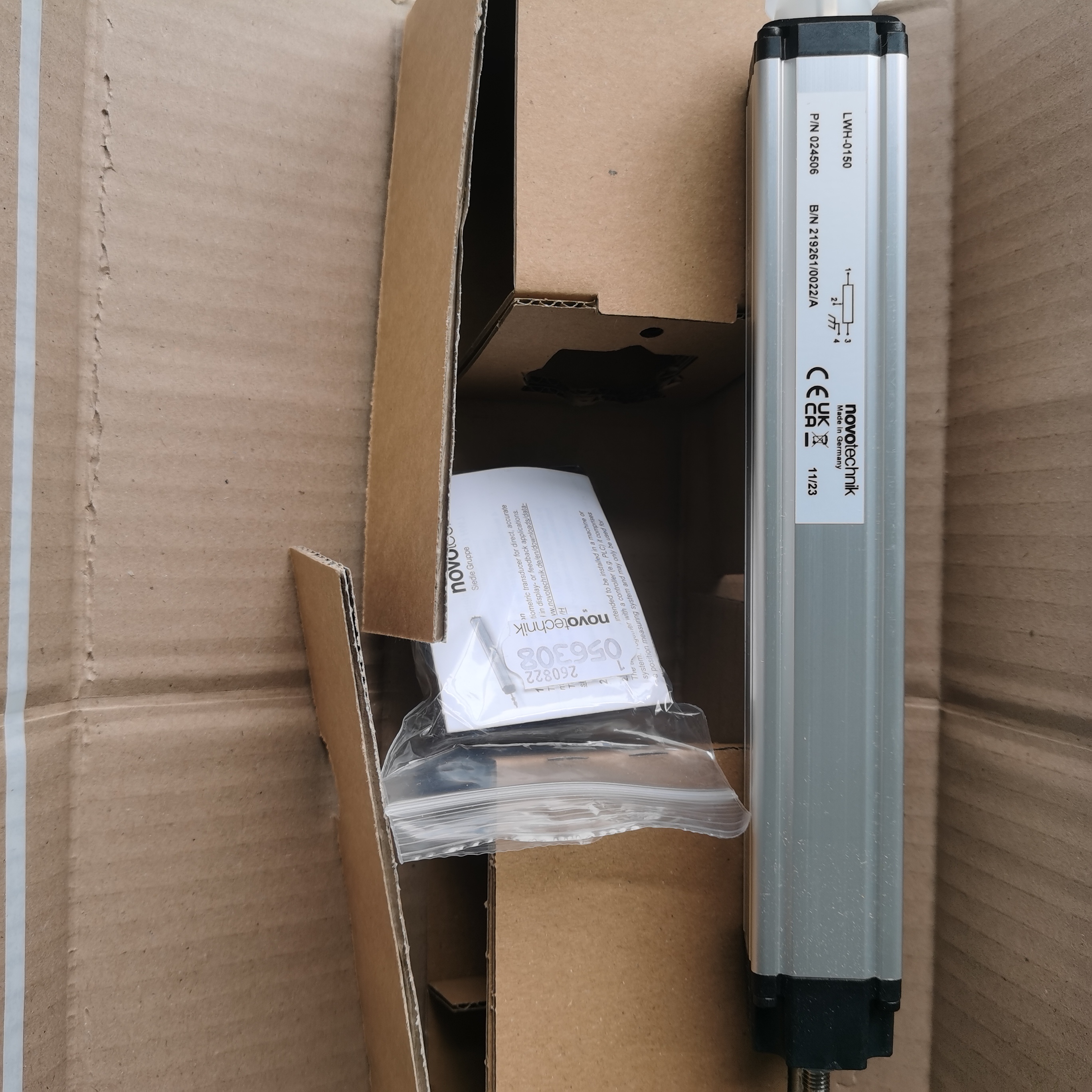

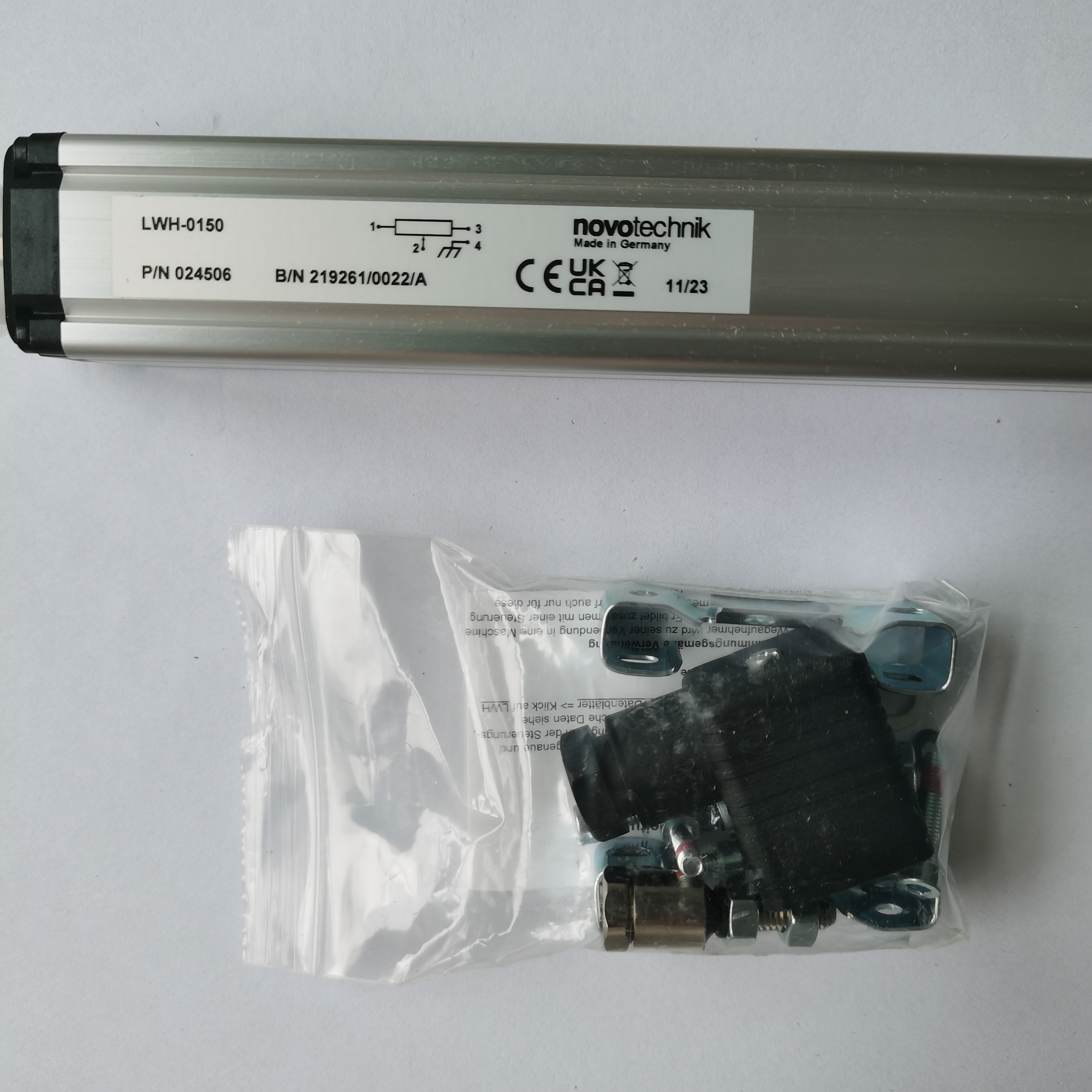

德国 Novotechnik LWH-0150（料号 024306）拉杆式直线位移传感器解析

一、基础概述

该传感器为导电塑料电位计式绝对位移电子尺，德国原厂制造，型号 LWH-0150，原厂物料编号 024306，有效测量行程 150mm，属于 LWH 通用拉杆系列，用于工业设备直线位移、行程、位置闭环控制，输出分压模拟信号，可直接对接 PLC、伺服控制器、数显仪表。

测量原理

内部导电塑料电阻轨 + 贵金属多触点滑刷，拉杆带动滑刷移动，输出与行程成正比的比例电压（分压信号），上电即可读取绝对位置，无需归零，无零点漂移累积误差。

二、核心技术参数（LWH-0150 专属）

1. 量程与精度

2. 电气规格

• 供电电压：≤42VDC，推荐工作电压 10~24VDC
• 输出信号：比例分压（0~ 供电电压），三线制
• 滑刷额定电流：≤1μA（过大电流会加速磨损）
• 温度系数：典型 5ppm/K
• 绝缘电阻（500VDC）：≥10MΩ
• 耐压：500VAC/50Hz，漏电流＜100μA
• 接口：DIN43650 标准 4 针液压插头（IP55 配套接头）

3. 机械与环境参数

• 机械总长度：约 340mm
• 拉杆：不锈钢 1.4305（303），M6 外螺纹，可 360° 旋转补偿侧向偏差
• 外壳：阳极氧化铝挤压型材，四面通用安装槽
• 安装方式：卡扣式可调固定夹钳，支持多方向固定
• 防护等级：IP55（插头拧紧状态）
• 工作温度：-30℃ ~ +100℃
• 机械寿命：≥1 亿次往复运动
• 允许运动速度：≤10m/s
• 加速度：≤200m/s²
• 抗振动：20g，5~2000Hz；抗冲击：50g/11ms（IEC 工业标准）
• 整机重量：约 486g

三、产品核心优势

1. 超长耐用，工业高强度适配

1. 导电塑料电阻轨 + 贵金属多触点弹性滑刷，摩擦损耗极低，1 亿次寿命远超国产普通电子尺；
2. 前端浮动缓冲轴承，可抵消安装微小不同心、侧向拉力，避免拉杆卡死、滑刷单边磨损；
3. 不锈钢拉杆 + 铝合金防腐外壳，耐切削液、轻微油污，适配机床恶劣工况。

2. 高精度、稳定信号

1. 0.01mm 超高分辨率，无分段跳变，低速微调控制无信号卡顿；
2. 分压比例输出不受供电电压波动影响，PLC 采集数值稳定；
3. 线性误差仅 ±0.08%，折弯、注塑闭环控制定位准。

3. 安装适配性强

1. 四槽通用型材外壳，任意角度固定；卡扣夹具无需打孔，拆装便捷；
2. M6 旋转拉杆接头，无需严格同轴安装，降低机械加工精度要求；
3. 标准 DIN 液压插头，行业通用，替换国产电子尺无需改线束。

4. 宽工况兼容

• -30~100℃宽温区间，北方低温车间、注塑高温模台均可使用；
• IP55 防尘防泼溅，无需额外加装防护罩；
• 高速运动 ≤10m/s，适配液压油缸快速往复场景。

四、主流工业应用场景

1. 塑料注塑机械（核心应用）

• 注塑机射胶行程、锁模位置、顶出机构闭环控制；
• 准控制射胶量、锁模力，减少产品飞边、缩水缺陷，替代老式拉杆电子尺。

2. 钣金锻压设备

• 折弯机滑块行程定位、剪板机刀架位移、液压冲床油缸位置反馈；
• 保证折弯角度一致性，批量加工尺寸稳定。

3. 液压 / 气动自动化设备

• 液压油缸、增压缸、伺服压装机位移检测；压力装配、压装深度闭环监控。

4. 木工 / 包装机械

• 木工推台锯、封边机进给定位；包装膜拉伸、裁切机构行程测量。

5. 非标自动化产线

• 移栽滑台、升降平台、夹具行程限位与准定位；
• 检测工装位移测量、材料厚度对比采集。

补充说明

该系列不可用于航空、军工、核工业、防爆高危场景，普通通用工业设备完全适配。

五、安装与接线注意事项

1. 接线定义（DIN43650 4 针插头）
2. 机械安装：尽量将电阻轨朝下安装，避免切削粉尘落入内部；拉杆预留少量缓冲行程，禁止硬限位撞击传感器。
3. 电气使用：滑刷电流必须控制在 1μA 以内，PLC 模拟量模块输入阻抗需＞100kΩ，防止加速滑刷磨损缩短寿命。
4. 防护：插头螺纹必须完全拧紧，否则防护等级下降，粉尘进水会直接损坏电阻轨。

六、同系列延伸型号参考

LWH 系列标准行程：50/75/100/130/150/175/200…900mm，选型仅需更改后缀数字，机械、电气接口完全通用，方便设备标准化替换。
