德国 Novotechnik LWH-0175（料号 024307）拉杆式直线位移传感器解析
novotechnik|LWH-0175（024307）拉杆式直线位移传感器用于测量和控制系统中，对位移和长度进行测量。工作量程可达到175mm。
产品参数
• 不同应用条件下，使用寿命长达1亿次
• 线性优异，高达±0 .04%
• 分辨率高于0.01mm
• 高运行速度
• DIN 43 650 标准插头和插座
• 防护等级IP 55
产品详情
德国 Novotechnik LWH-0175（料号 024307）拉杆式直线位移传感器解析
一、产品基础概述

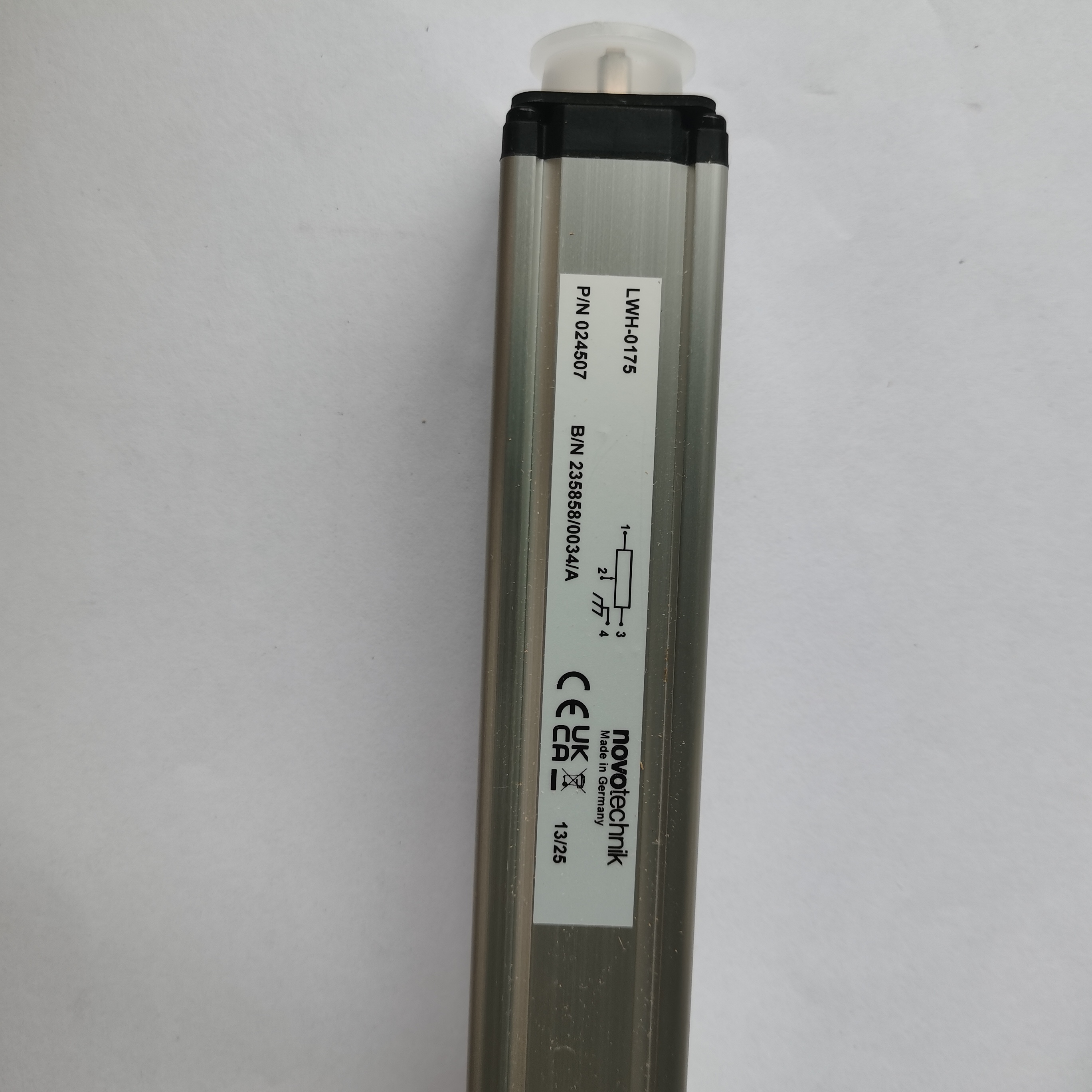

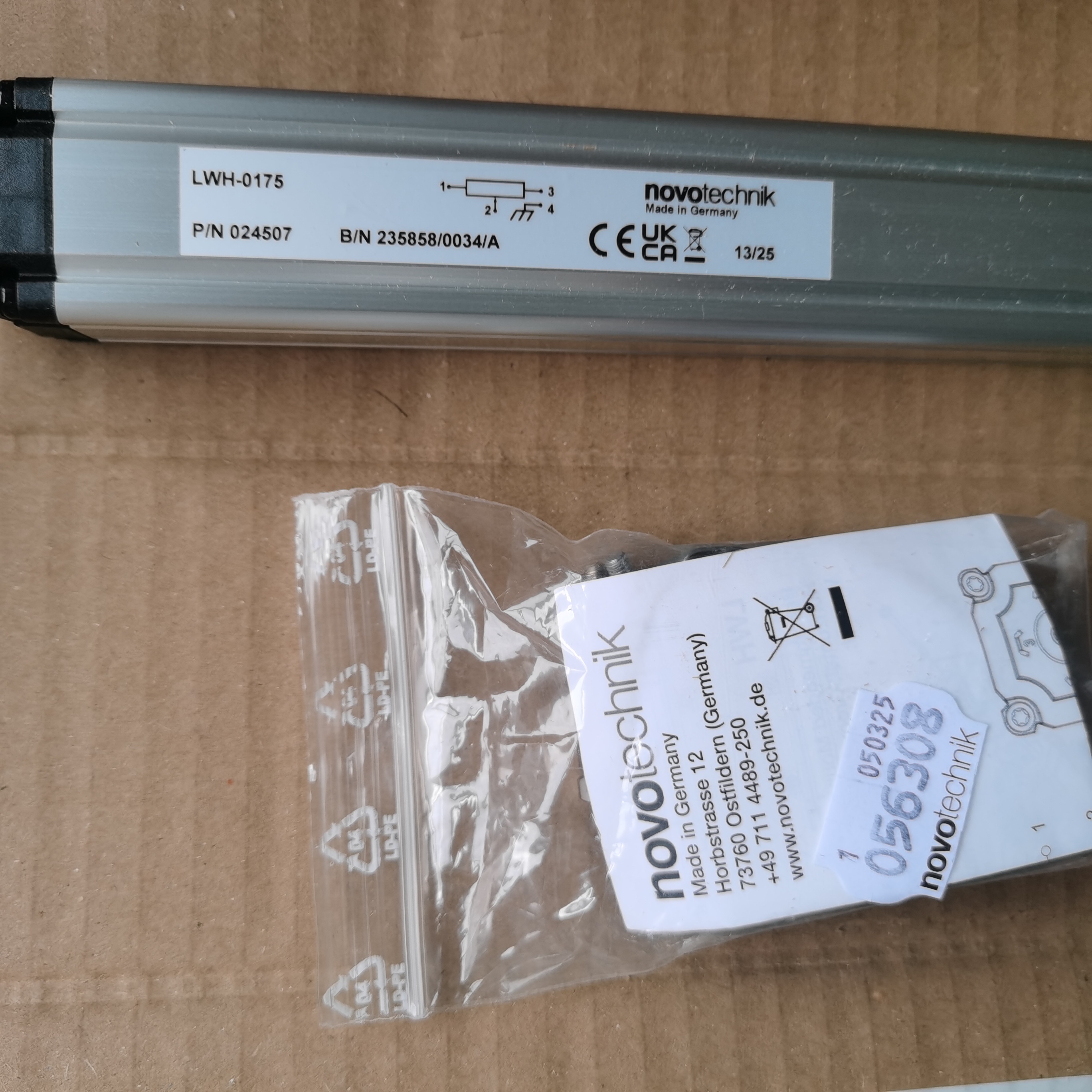

该产品为导电塑料电位计式位移电子尺，德国 Novotechnik 原厂原装，型号 LWH-0175，原厂物料编号 024307，有效电气行程 175mm，属于通用拉杆 LWH 系列。
测量原理
导电塑料精密电阻轨搭配贵金属多触点弹性滑刷，拉杆带动滑刷线性移动，输出与行程成正比的比例分压信号；上电直接读取位置，无需回零，无累积零点漂移，属于接触式高精度位置反馈元件，适配 PLC、伺服控制器、数显仪表采集。
二、专属核心技术参数
1. 量程与精度指标
| 参数项目 | LWH-0175（024307）标准值 |
|---|---|
| 有效电气行程 | 175mm |
| 机械总行程 | 约 186mm（预留两端缓冲余量） |
| 独立线性度 | ≤±0.07% FS（同系列中短量程段高精度等级） |
| 理论分辨率 | 0.01mm（无机械台阶，无限细分） |
| 重复定位精度 | ≤±0.01mm |
| 标称电阻 | 5kΩ，电阻公差 ±20% |
2. 电气规格
- 耐压：≤42VDC，推荐标准供电 10~24VDC
- 输出类型：三线制比例分压（0~ 供电电压），不受电压波动干扰
- 滑刷额定工作电流：≤1μA（电流过大会加速触点磨损）
- 温度系数：典型 5ppm/K，高低温下信号漂移小
- 绝缘电阻（500VDC）：≥10MΩ
- 耐压绝缘：500VAC/50Hz，漏电流＜100μA
- 接线接口：DIN43650 标准 4 针液压插头，工业通用
3. 机械与环境参数
- 外壳：32×32mm 阳极氧化铝挤压型材，四面通用安装槽
- 拉杆材质：不锈钢 1.4305（303），M6 外螺纹接头，可 360° 旋转补偿侧向偏差
- 安装配件：配套卡扣式可调固定夹钳，无需打孔、多方向固定
- 防护等级：IP55（插头完全拧紧状态）
- 工作温度区间：-30℃ ~ +100℃
- 机械使用寿命：≥1 亿次往复运动
- 允许运动速度：≤10m/s
- 加速度：≤200m/s²
- 抗振动：20g，5~2000Hz；抗冲击：50g/11ms（IEC 工业标准）
- 整机重量：约 510g
三、产品核心优势
1. 超长工业耐用性
- 贵金属多触点滑刷 + 低磨损导电塑料电阻轨，1 亿次往复寿命，远优于国产普通电子尺；
- 前端浮动缓冲轴承，可抵消安装不同心、侧向拉力，杜绝拉杆卡死、滑刷单边磨损；
- 不锈钢拉杆 + 防腐铝合金壳体，耐切削液、液压油污，适配机床恶劣工况。
2. 稳定高精度信号
- ±0.07% 线性误差，175mm 量程下定位误差≤ 0.1225mm，折弯、注塑闭环控制尺寸一致性强；
- 比例分压输出，供电电压小幅波动不会改变位置采集数值，工控采集稳定无跳变；
- 0.01mm 超高分辨率，低速微调、微量进给无信号卡顿。
3. 安装兼容性强
- 四槽型材外壳，任意角度固定；卡扣夹具拆装快速，无需额外加工安装支架；
- M6 旋转拉杆接头，对机械同轴度要求低，降低设备加工精度成本；
- DIN 标准液压插头，行业通用，替换国产 175mm 电子尺无需更改设备线束。
4. 宽工况适应能力
- -30℃低温车间、100℃注塑模台均可稳定工作；
- IP55 防尘防泼溅，轻度粉尘、冷却水无需额外加装防护罩；
- ≤10m/s 高速往复运动，适配液压油缸快速伸缩场景。
四、主流工业应用场景
1. 塑料注塑设备（核心适配场景）
注塑机锁模机构、射胶行程、顶出油缸闭环位置反馈；控制射胶量、锁模力，改善产品飞边、缩水缺陷，是注塑行业标配位移元件。
2. 钣金锻压机床
数控折弯机滑块行程定位、剪板机刀架位移、液压冲床油缸深度检测；保证批量折弯角度、冲压深度统一。
3. 液压 / 伺服压装设备
增压缸、伺服压装机、液压工装位移监测；压装深度、压力位移曲线闭环监控，用于轴承、五金精密装配。
4. 木工与包装机械
推台锯进给定位、封边机行走机构；包装拉伸膜、裁切工位行程测量。
5. 非标自动化产线
升降平台、移栽滑台、气动夹具限位定位；检测工装厚度、物料长度对比采集。
