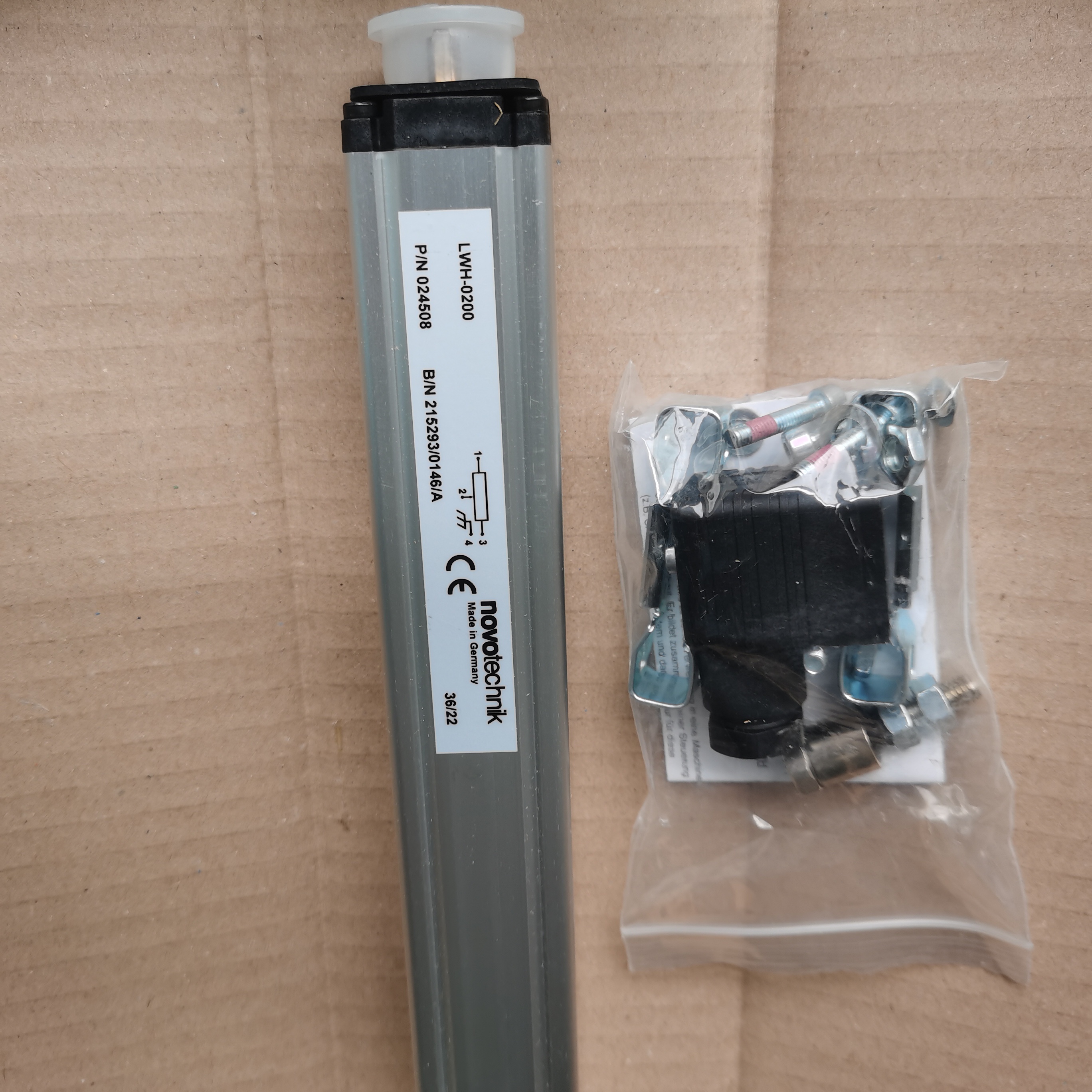

LWH-0200（料号 024308 / 024508）Novotechnik拉杆式直线位移传感器解析

Novotechnik LWH-0200（料号 024308 / 024508）拉杆式直线位移传感器解析

一、型号与料号区分（核心基础）

1. 基础型号定义

LWH：拉杆式导电塑料电位计直线位移传感器（拉杆内置，M6 螺纹推杆，适配注塑 / 液压设备）

0200：有效电气量程 200mm，实际电气行程 203mm（两端预留缓冲死区）novotechnik

2. 料号

024308/024508：标准 DIN43650 四针公插头（直出线标准款，国内注塑机通用标配）

二、工作原理（导电塑料分压式电位计）

属于接触式位移传感器，无需归零，上电直接输出位置：

传感器内部一条连续导电塑料电阻轨，两端 1、3 脚接入稳定 DC 供电（5V/10V/24V）；

拉杆联动贵金属多触点滑刷，沿电阻轨滑动；

2 号引脚输出分压比例电压（比率信号 ratiometric），电压与拉杆伸出长度严格线性正比；

4 脚为反向差分信号（高端控制系统做差分抗干扰）。

优势：无零点漂移、响应无延迟、成本低于磁致伸缩，适合闭环定位；短板为接触式，有机械磨损寿命上限。

三、LWH-0200 核心电气参数

参数项 标准数值 补充说明

标称电阻 5kΩ LWH≥175mm 量程统一 5kΩ，小量程 3kΩ

独立线性度 ±0.05%FS 高端批次可达 ±0.04% FS，200mm 满量程误差 ±0.1mm

重复精度 0.01mm 微小往复定位无误差

理论分辨率 无限（模拟量） 实测分辨＞0.01mm，远超常规工控需求

滑刷额定电流 ＜1μA PLC 模拟量输入阻抗足够，禁止大电流直驱

耐压可达 DC42V 常规供电 DC10V（推荐）、DC24V 兼容

温漂系数 5ppm/K 高低温环境漂移小

绝缘耐压 500VDC＞10MΩ 绝缘电阻 抗液压干扰、工频干扰

寿命 1 亿次往复滑动 注塑机开合模连续使用 5–8 年无衰减

四、机械结构与尺寸（LWH-0200）

1. 材质

外壳：阳极氧化铝型材，四面通用安装槽，可上下左右任意固定；

拉杆：不锈钢 1.4305（303），前端M6 外螺纹，拉杆可 360° 旋转；

前端轴承：柔性自调心缓冲轴承，吸收 ±3° 侧向偏载，杜绝拉杆卡死、磨损过快；

滑刷：贵金属多触点弹性阻尼电刷，降低摩擦噪音、提升耐磨寿命。

2. 关键尺寸（LWH-0200）

电气行程：200mm（有效测量），总机械行程 203mm；

壳体总长：341mm；

拉杆完全收回总长度：341mm；拉杆完全伸出总长：544mm；

安装方式：配套卡扣式固定夹，型材槽内滑动可调，无需额外加工底座。

3. 防护等级

IP55，防粉尘、防飞溅切削液 / 液压油；不可长期浸泡水中，潮湿环境建议加装防护护套。

五、标准接线定义（DIN43650 4 针插头）

引脚编号通用，024308/024508 通用：

Pin1：供电正极（+DC 10V/24V）

Pin2：主模拟量输出（0~ 供电电压，正比位移）

Pin3：供电负极（GND）

Pin4：反向差分输出（高端 PLC 差分输入使用，普通单端系统悬空）

接线规范

屏蔽电缆单端接地（PLC 控制柜侧接地，传感器端悬空，避免地环路干扰）；

电缆长度≤100m，长线建议选用屏蔽双绞电缆；

禁止将滑刷引脚接负载，必须接入高阻抗模拟量模块（输入阻抗＞100kΩ）。

六、安装要点（行业通用避坑指南）

平行度要求：拉杆运动轴线与被测机构运动轴线尽量重合，侧向力必须由前端自调轴承吸收，长期大偏载会快速磨损电刷；

安装朝向：电阻轨面朝下安装，防止油污、金属碎屑落入内部，大幅延长寿命；

限位保护：机械限位必须限制拉杆行程在 0–200mm 之间，严禁硬撞两端死区（200–203mm 缓冲段禁止频繁撞击）；

拉杆连接：配浮动接头，避免刚性硬连接带来的侧向应力。

七、典型应用场景

注塑成型机：锁模行程、顶出、射胶、座台位移闭环反馈（行业应用）；

折弯机、剪板机、液压压机：油缸活塞位置检测；

木工机械、包装自动化、压铸设备；

液压伺服油缸定位、工装夹具行程检测。

八、优缺点对比

优势

线性精度高 ±0.05%，重复定位 0.01mm，满足精密液压定位；

*对式信号，断电不丢失位置，上电无需回零；

价格远低于磁致伸缩位移传感器，维护简单；

自调心轴承，安装容错率高，适配现场粗糙装配；

1 亿次超长寿命，适合 24 小时连续生产设备。

短板

接触式结构，高速往复（＞1m/s）磨损加快；

强粉尘、强腐蚀、水下环境不如非接触磁致伸缩；

长线缆易受电磁干扰，需屏蔽接地处理。

九、校准与故障判断

1. 零点 / 满量程校准

拉杆完全收回（0mm）：输出电压≈0V；

拉杆完全伸出（200mm）：输出电压≈供电电压；

中间 50/100/150mm 多点验证线性，误差超 ±0.1mm 判定传感器老化。

2. 常见故障

信号跳变、数值漂移：电刷磨损、内部进油渣、接线屏蔽失效；

全程无电压输出：1/3 脚供电断路、插头进水氧化；

输出固定满电压：拉杆电刷断裂、电阻轨断路。

十、024308 与 024508 选型建议

标准注塑机、标准控制柜走线 → 024308（标准直插头）；

设备空间狭小、需要弯头出线、定制长线缆 → 024508；

二者精度、尺寸、寿命完全相同，仅出线结构区分，可互换替代。
