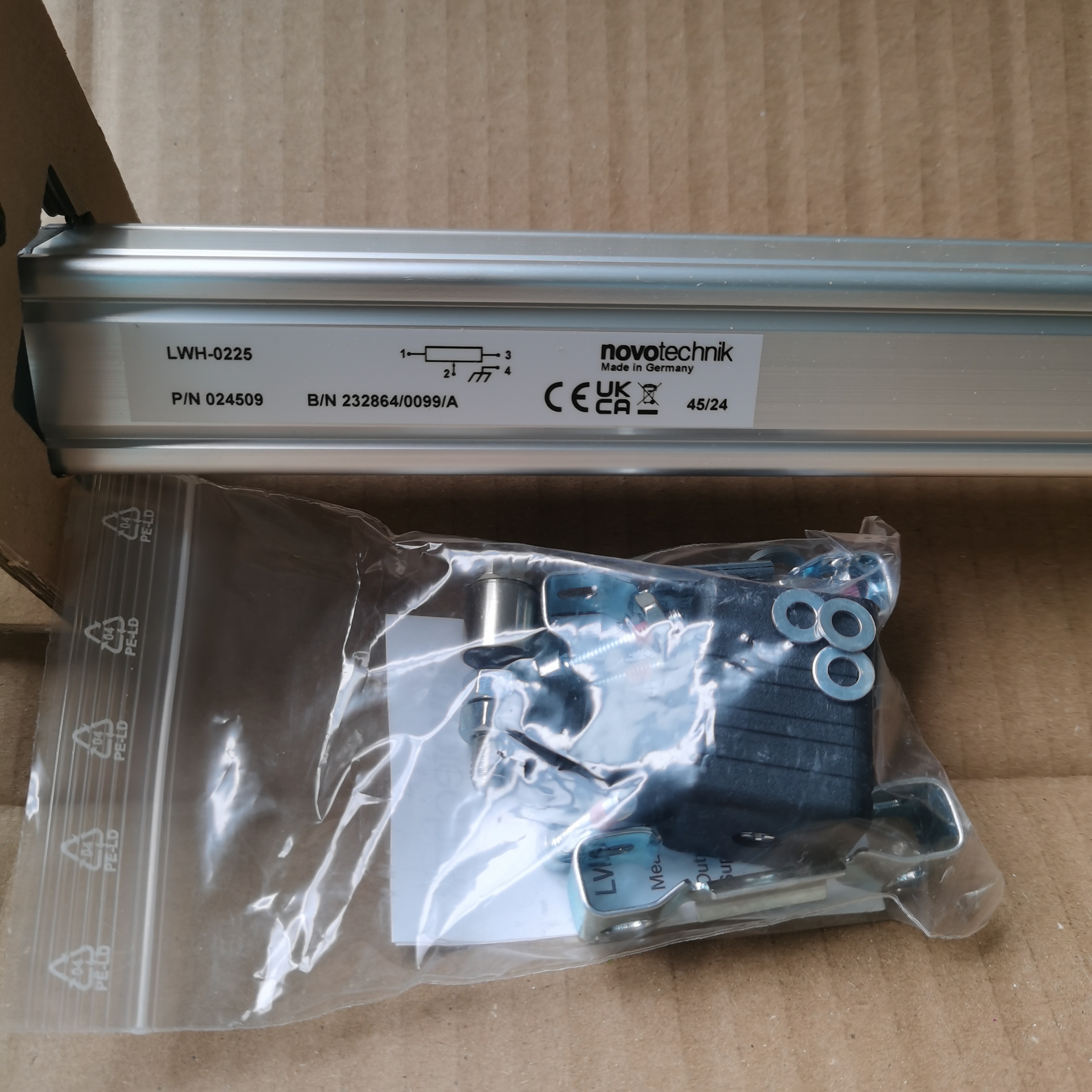

LWH-0225（料号024309/024509）Novotechnik拉杆式直线位移传感器解析

一、型号与料号定义（区分 024309 / 024509）

1. 型号释义

LWH：拉杆式导电塑料电位计型直线位移传感器，注塑 / 液压行业通用款

0225：标准有效电气量程 225mm，实际电气总行程 228mm（两端各 1.5mm 缓冲死区，禁止机械撞击死区）

2. 两支对应料号差异

024309：标准直头 DIN43650 四针公插头，短出线，常规注塑机标配

024509：弯头出线 DIN43650 插头版本（本次型号），壳体、量程、电气参数、精度完全一致，仅接头出线角度不同，设备狭小安装空间专用，可与 024309 直接互换替换

二、工作原理（绝对式导电塑料电位计）

属于接触式 ** 分压比率输出（ratiometric）** J对位移传感器，上电直接读取位置，无需回零：

内部一体式导电塑料电阻轨，两端 1、3 脚接入 DC 供电（推荐 10V，兼容 24V）；

M6 拉杆联动贵金属多触点弹性电刷沿电阻轨滑动；

2 号引脚输出 0~ 供电电压模拟信号，电压与拉杆伸出长度线性成正比；

4 脚差分反向输出，高端 PLC 差分输入抑制干扰，普通单端系统悬空即可。

优势：无零点漂移、响应无滞后；短板为接触结构，超高往复速度会加速电刷磨损。

三、LWH-0225 完整电气参数

参数项目 标准参数 补充说明

标称电阻 5kΩ LWH≥175mm 量程统一 5kΩ，公差 ±20%

独立线性度 ±0.05% FS，优质批次 ±0.04% FS 225mm 满量程误差≤±0.1125mm

重复精度 0.01mm 微小往复定位无偏移

分辨率 理论无限模拟量，实测＞0.01mm 满足精密液压闭环定位

电刷额定工作电流 ≤1μA 必须接入高阻抗模拟模块（＞100kΩ）

耐受电压 DC42V 工业常用 DC10V/24V 供电

温漂系数 5ppm/K 高低温环境漂移小

绝缘耐压 500VDC，绝缘电阻≥10MΩ 抗液压油、工频电磁干扰

机械寿命 1 亿次往复滑动 24 小时注塑机连续使用 6~8 年

工作温度 -30℃ ~ +100℃ 高温液压设备稳定运行

防护等级 IP55 防粉尘、切削液飞溅，不可长期浸水

四、机械尺寸与结构（LWH-0225 专属尺寸）

1. 材质配置

外壳：32×32mm 阳极氧化铝型材，四面通用安装槽，可任意角度固定

拉杆：不锈钢 1.4305（303），前端 M6 外螺纹，拉杆支持 360° 自由旋转

前端轴承：柔性自调心缓冲轴承，吸收 ±3° 侧向偏载，避免拉杆卡死、电刷快速磨损

电刷：贵金属多点弹性阻尼滑刷，降低摩擦噪音、提升耐磨寿命

2. 关键尺寸数据

有效电气行程：225mm

总电气长度（含缓冲）：228mm

壳体固定总长：349mm

拉杆完全收回总长度：349mm；完全伸出总长：349+228=577mm

整机重量：440g

配套标准卡扣式滑动固定夹，型材槽内可前后微调安装位置

五、DIN43650 4 针通用接线（024309/024509 通用）

Pin1：供电正极 +DC 10V/24V

Pin2：主模拟量输出（0~ 供电电压，位置信号）

Pin3：供电负极 GND

Pin4：差分反向输出（差分系统使用，普通设备悬空）

接线规范

屏蔽电缆单端接地（控制柜侧接地，传感器端屏蔽悬空，消除地环路干扰）；

线缆长度≤100m，长线选用双绞屏蔽线；

严禁电刷引脚接大功率负载，避免烧毁内部电阻轨。

六、现场安装要点（避坑指南）

同轴度要求：拉杆运动轴线与油缸 / 滑台运动轴线尽量重合，侧向力由前端自调轴承吸收，长期大偏载会快速磨损电刷；

安装朝向：电阻轨面朝下安装，防止液压油、金属碎屑落入内部，大幅延长使用寿命；

机械限位保护：设备硬限位限制拉杆行程 0~225mm，严禁频繁撞击 225~228mm 缓冲死区；

拉杆连接：必须搭配浮动接头，杜绝刚性硬连接带来的侧向应力。

七、主流应用场景

注塑成型设备：锁模行程、射胶、顶出、座台进退闭环位置反馈（该型号行业用量大）

液压折弯机、剪板机、四柱液压压机油缸定位检测

压铸机、木工裁板设备、自动化包装流水线

工装夹具、伺服液压油缸位移闭环控制

八、优缺点对比

优势

线性精度 ±0.05%、重复定位 0.01mm，满足精密液压定位需求；

绝对式模拟信号，断电不丢失位置，上电无需回零，调试简单；

相比磁致伸缩传感器成本更低，维护便捷；

自带自调心轴承，现场装配容错率高；

1 亿次超长机械寿命，适配 24 小时不间断量产设备。

短板

接触式结构，往复速度＞1m/s 时电刷磨损加快；

强腐蚀、水下、超细粉尘恶劣工况不如非接触磁致伸缩传感器；

长距离走线易受变频器、电机干扰，必须做好屏蔽接地。

九、校准与故障判断

1. 标准校准步骤

拉杆完全收回（0mm 零点）：输出电压≈0V；

拉杆完全伸出（225mm 满量程）：输出电压≈供电电压；

分段 50/100/150/200/225mm 多点校验线性，误差超过 ±0.11mm 判定传感器老化失效。

2. 常见故障现象

数值持续跳变、漂移：电刷磨损、插头进水氧化、屏蔽接地失效；

全程无输出电压：1/3 供电引脚断路、插头线束断裂；

输出固定满电压：内部电刷断裂、电阻轨断路。

十、选型区分建议

控制柜走线空间充足、直出线安装 → 024309（直头标准款）

设备狭小、油缸侧边安装、需要弯头避让管路 → 024509（本次型号弯头款）

二者量程、精度、尺寸、寿命完全一致，仅接头出线结构区分，可直接互换替代。

十一、同系列相邻型号对照（方便选型替换）

LWH-0200：200mm，料号 024308/024508

LWH-0225：225mm，料号 024309/024509

LWH-0250：250mm，料号 024310/024510
