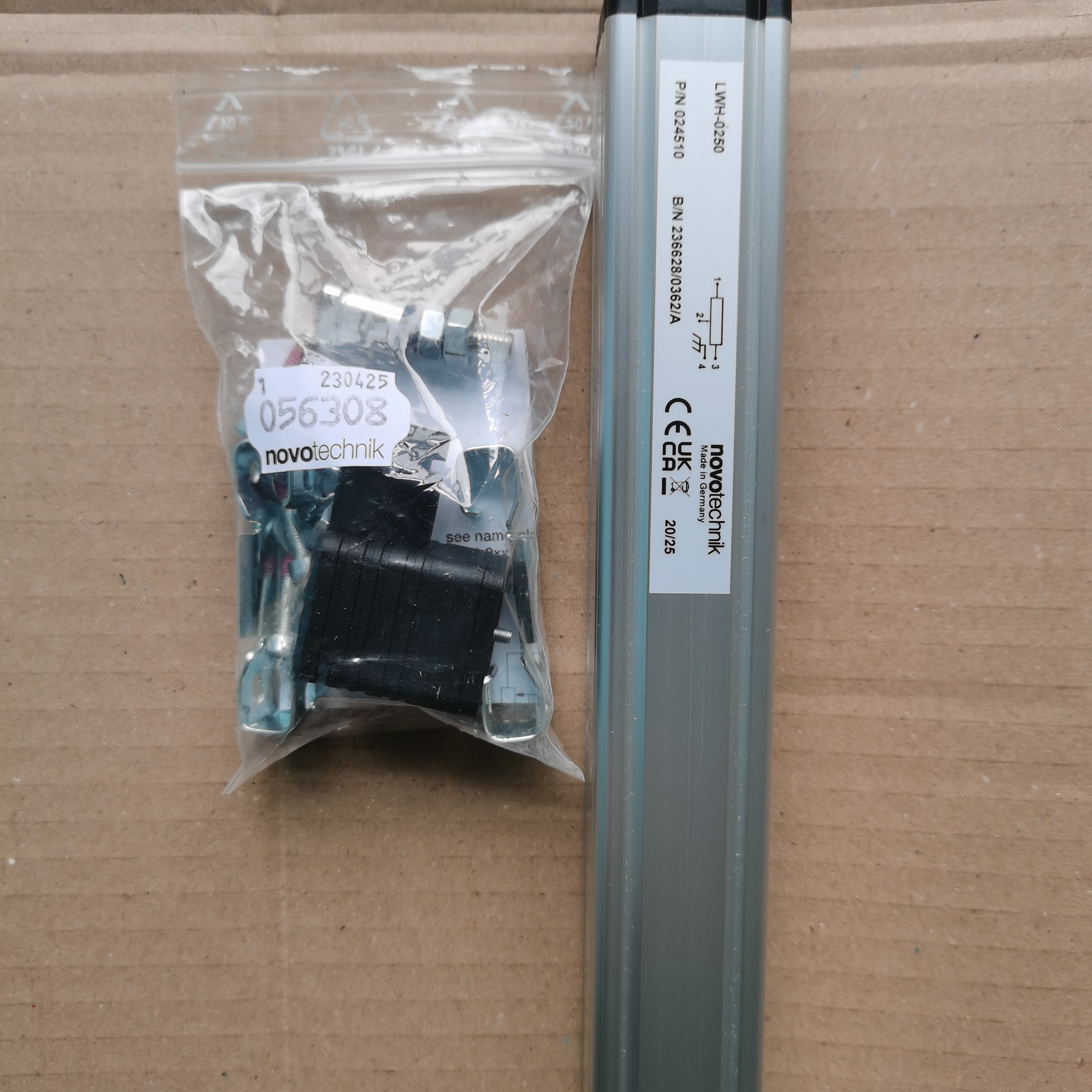

Novotechnik LWH-0250（料号 024510）拉杆式直线位移传感器解析

一、型号与料号定义

1. 型号释义Novotechnik,LWH-0250

LWH：拉杆式导电塑料电位计型直线位移传感器（行业俗称拉杆电子尺），适配注塑、液压压机闭环定位

0250：有效电气测量行程 250mm；两端各预留 1.5mm 缓冲死区，总机械行程 253mm，禁止设备硬限位撞击缓冲段

2. 同量程两款料号区分

024310：标准直出线 DIN43650 四针公插头，常规设备标配

024510（本次型号）：90° 弯头出线插头，壳体、电气、精度、尺寸完全一致，仅出线角度不同，狭小安装空间、油缸侧边布线专用，两款可直接互换替换

二、工作原理（J对式比率输出电位计）

接触式导电塑料分压传感器，绝对位置输出，上电无需回零：

内部一体式导电塑料电阻轨，1、3 引脚接入 DC 供电（推荐 10V，兼容 DC24V）；

M6 不锈钢拉杆联动贵金属多点弹性电刷沿电阻轨滑动；

Pin2 输出 0~ 供电电压模拟量，电压与拉杆伸出长度严格线性正比；

Pin4 为差分反向输出，高端 PLC 差分输入抑制干扰，普通单端控制系统悬空即可。

优势：无零点漂移、响应无滞后；短板为接触结构，往复速度＞1m/s 会加速电刷磨损。

三、完整电气参数（原厂标准）

Novotechnik,LWH-0250

参数项目 标准指标 补充说明

标称电阻 5kΩ 量程≥175mm 统一 5kΩ，公差 ±20%

独立线性度 ±0.05% FS，优质批次 ±0.04% FS 250mm 满量程误差≤±0.125mm

重复精度 ≤0.01mm 微小往复定位无偏移

分辨率 模拟无限分辨，实测＞0.01mm 满足精密液压闭环控制

电刷工作电流 ≤1μA 必须搭配高阻抗模拟模块（＞100kΩ）

耐受电压 DC42V 工业 10V/24V 供电通用

温漂系数 典型 5ppm/K 高低温工况漂移极小

绝缘耐压 500VDC，绝缘电阻≥10MΩ 抗变频器、电机工频干扰

机械寿命 1 亿次往复滑动 24 小时注塑设备连续使用 6~8 年

工作温度 -30℃ ~ +100℃ 高温液压设备稳定运行

防护等级 IP55 防粉尘、切削液飞溅，不可长期浸水

四、机械结构与专属尺寸

1. 整机材质

外壳：32×32mm 阳极氧化铝型材，四面通用安装槽，可任意角度固定；

拉杆：不锈钢 1.4305（303），前端 M6 外螺纹，拉杆支持 360° 自由旋转；

前端轴承：柔性自调心缓冲轴承，吸收 ±3° 侧向偏载，避免拉杆卡死、电刷快速磨损；

电刷：贵金属多点阻尼滑刷，降低摩擦噪音、提升耐磨寿命。

2. LWH-0250 关键尺寸（原厂手册标准）

有效电气行程：250mm

总机械缓冲行程：253mm

壳体固定总长：273mm

拉杆完全收回整机长度：273mm

拉杆完全伸出整机总长：273+253=526mm

整机重量：380g

配套卡扣式滑动固定夹，型材槽内可前后微调安装位置

五、DIN43650 4 针通用接线（024310/024510 通用）

Pin1：供电正极 +DC 10V/24V

Pin2：主模拟量输出（0~ 供电电压，位置信号）

Pin3：供电负极 GND

Pin4：差分反向输出（差分控制系统使用，普通设备悬空）

Novotechnik,LWH-0250接线规范

屏蔽电缆单端接地（控制柜侧接地，传感器端屏蔽悬空，消除地环路干扰）；

线缆长度≤100m，长线选用双绞屏蔽线；

严禁电刷引脚接大功率负载，避免烧毁内部电阻轨。

六、现场安装规范（避坑要点）

同轴度要求：拉杆运动轴线与油缸 / 滑台运动轴线尽量重合，侧向力由前端自调轴承吸收，长期大偏载会快速磨损电刷；

安装朝向：电阻轨面朝下安装，防止液压油、金属碎屑落入内部，大幅延长使用寿命；

机械限位保护：设备硬限位限制拉杆行程 0~250mm，严禁频繁撞击 250~253mm 缓冲死区；

拉杆连接：必须搭配浮动接头，杜绝刚性硬连接带来的侧向应力。

七、主流应用场景

注塑成型设备：锁模行程、射胶、顶出、座台进退闭环位置反馈（该型号用量大）

液压折弯机、剪板机、四柱液压压机油缸定位检测

压铸机、木工裁板设备、自动化包装流水线

工装夹具、伺服液压油缸位移闭环控制

八、优缺点对比

优势

线性精度 ±0.05%、重复定位 0.01mm，满足精密液压定位需求；

绝对式模拟信号，断电不丢失位置，上电无需回零，调试简单；

相比磁致伸缩传感器成本更低，维护便捷；

自带自调心轴承，现场装配容错率高；

1 亿次超长机械寿命，适配 24 小时不间断量产设备。

短板

接触式结构，往复速度＞1m/s 时电刷磨损加快；

强腐蚀、水下、超细粉尘恶劣工况不如非接触磁致伸缩传感器；

长距离走线易受变频器、电机干扰，必须做好屏蔽接地。

九、校准与故障判断

1. 标准校准步骤

拉杆完全收回（0mm 零点）：输出电压≈0V；

拉杆完全伸出（250mm 满量程）：输出电压≈供电电压；

分段 50/100/150/200/250mm 多点校验线性，误差超过 ±0.125mm 判定传感器老化失效。

2. Novotechnik,LWH-0250常见故障现象

数值持续跳变、漂移：电刷磨损、插头进水氧化、屏蔽接地失效；

全程无输出电压：1/3 供电引脚断路、插头线束断裂；

输出固定满电压：内部电刷断裂、电阻轨断路。

十、选型区分建议

控制柜走线空间充足、直出线安装 → 024310（直头标准款）

设备狭小、油缸侧边安装、需要弯头避让管路 → 024510（弯头款）

二者量程、精度、尺寸、寿命完全一致，仅接头出线结构区分，可直接互换替代。

十一、同系列相邻型号对照（选型替换参考）

LWH-0200：200mm，料号 024308/024508

LWH-0225：225mm，料号 024309/024509

LWH-0250：250mm，料号 024310/024510

LWH-0275：275mm，料号 024311/024511
