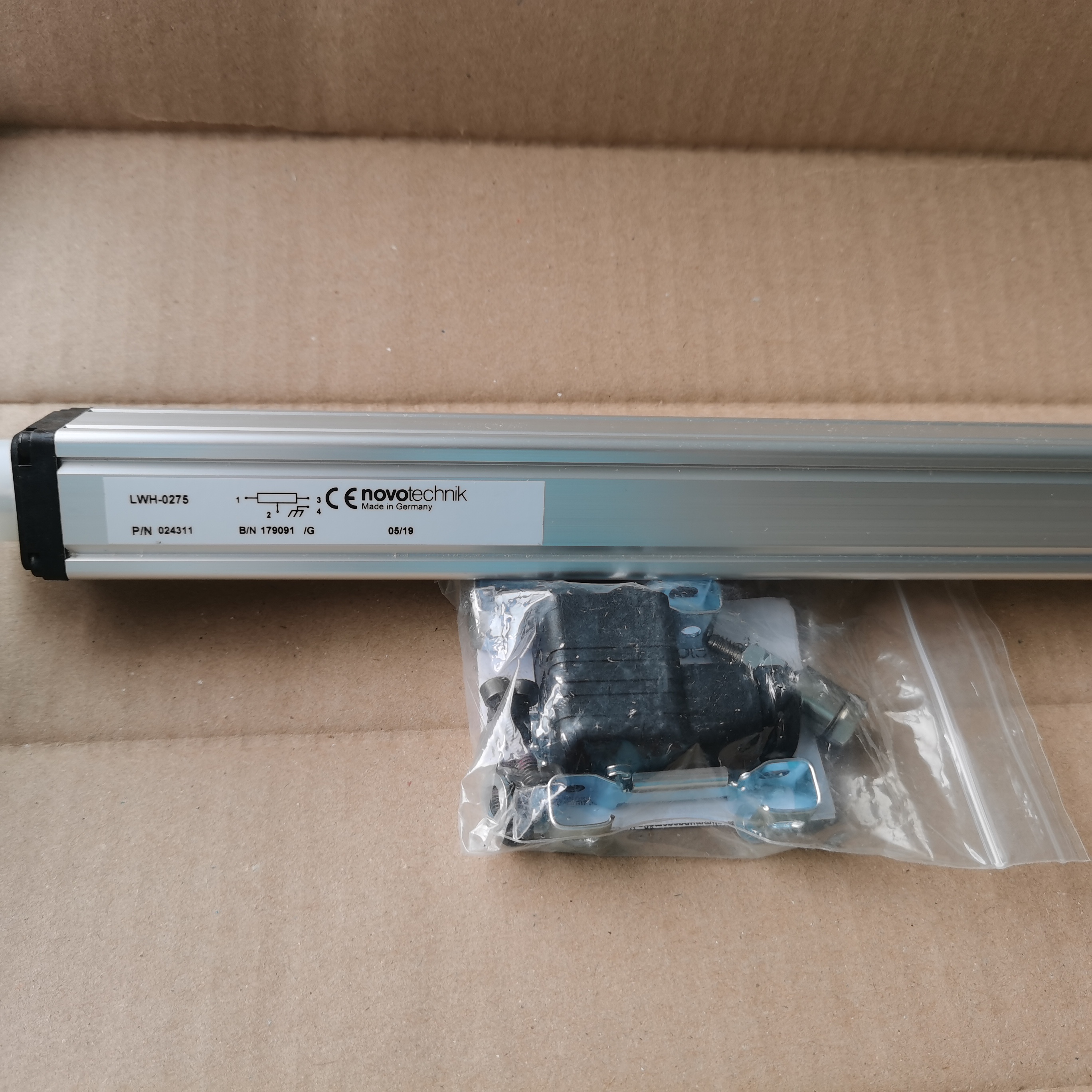

Novotechnik LWH-0275（料号 024311）拉杆式直线位移传感器解析

一、novotechnik,LWH-0275型号与料号定义

1. 型号释义

LWH：拉杆导电塑料电位计式直线位移传感器（行业俗称拉杆电子尺），注塑、液压设备标准闭环反馈元件

0275：有效电气测量行程 275mm；两端各预留 1.5mm 缓冲死区，总机械行程 278mm，设备硬限位严禁撞击 275~278mm 缓冲段

2. 同量程两款料号区分

024311（本次型号）：标准直出线 DIN43650 四针公插头，常规注塑机、液压设备标配，走线空间充足场景首选

024511：90° 弯头出线插头版本，量程、电气、尺寸、精度完全一致，狭小油缸侧边、管路密集设备使用，两款可直接互换替换novotechnik

二、novotechnik,LWH-0275工作原理（绝对式比率输出电位计）

接触式分压模拟量传感器，绝对位置输出，上电无需回零：

内部一体式长寿命导电塑料电阻轨，1、3 引脚接入 DC 供电（推荐 10V，兼容 DC24V）；

M6 不锈钢拉杆联动贵金属多点弹性阻尼电刷沿电阻轨滑动；

Pin2 输出 0~ 供电电压比例信号，电压与拉杆伸出长度线性成正比；

Pin4 差分反向输出，高端 PLC 差分输入抑制变频器、电机干扰，普通单端控制系统悬空即可。

优势：无零点漂移、响应无滞后；短板为接触结构，往复速度＞1m/s 会加速电刷磨损。

三、novotechnik,LWH-0275原厂标准电气参数

表格

参数项目 标准指标 补充说明

标称电阻 5kΩ 量程≥175mm 统一 5kΩ，阻值公差 ±20%novotechnik

独立线性度 ±0.05% FS，优质批次 ±0.04% FS 275mm 满量程误差≤±0.1375mm

重复精度 ≤0.01mm 微小往复定位无偏移

分辨率 模拟无限分辨，实测＞0.01mm 满足精密液压闭环定位

电刷工作电流 ≤1μA 必须搭配输入阻抗＞100kΩ 模拟量模块

耐受电压 DC42V 工业 10V/24V 供电通用

温漂系数 典型 5ppm/K -30~+100℃宽温工况漂移小

绝缘耐压 500VDC，绝缘电阻≥10MΩ 抗工频、变频电磁干扰

机械寿命 1 亿次往复滑动 24 小时连续注塑设备可用 6~8 年novotechnik.de

防护等级 IP55 防粉尘、切削液 / 液压油飞溅，不可长期浸水

运行速度 10m/s；加速度 200m/s² 短时高速工况稳定可靠

四、novotechnik,LWH-0275机械结构与专属尺寸

1. 整机材质

外壳：32×32mm 阳极氧化铝挤压型材，四面通用安装槽，任意角度固定；

拉杆：不锈钢 1.4305（303），前端 M6 外螺纹，拉杆支持 360° 自由旋转；

前端轴承：柔性自调心缓冲轴承，吸收 ±3° 侧向偏载，避免拉杆卡死、电刷快速磨损；

电刷：贵金属多点弹性滑刷，低摩擦、低磨损、信号稳定无跳变。

2. LWH-0275 关键尺寸

有效电气行程：275mm

总机械缓冲行程：278mm

壳体固定总长：372mm

拉杆完全收回整机总长：372mm

拉杆完全伸出整机总长：372+278=650mm

整机重量：410g

配套卡扣式滑动固定夹，型材槽内可前后微调安装位置

五、novotechnik,LWH-0275DIN43650 4 针通用接线（024311/024511 通用）

Pin1：供电正极 +DC 10V/24V

Pin2：主模拟量输出（0~ 供电电压，位置反馈信号）

Pin3：供电负极 GND

Pin4：差分反向输出（差分控制系统专用，普通设备悬空）

接线规范

屏蔽电缆单端接地（控制柜侧接地，传感器端屏蔽悬空，消除地环路干扰）；

线缆长度≤100m，长线选用双绞屏蔽电缆；

严禁电刷引脚接大功率负载，避免烧毁内部电阻轨。

六、novotechnik,LWH-0275现场安装规范

同轴度要求：拉杆运动轴线与油缸 / 滑台运动轴线尽量重合，侧向力由前端自调轴承吸收，长期大偏载会快速磨损电刷；

安装朝向：电阻轨面朝下安装，防止液压油、金属碎屑落入内部，大幅延长使用寿命；

机械限位保护：设备硬限位限制拉杆行程 0~275mm，严禁频繁撞击 275~278mm 缓冲死区；

拉杆连接：必须搭配浮动接头，杜绝刚性硬连接带来的侧向应力。

七、novotechnik,LWH-0275应用场景

注塑成型设备：大型注塑机锁模行程、射胶、顶出、座台进退闭环位置反馈（275mm 量程适配中型锁模机）

液压折弯机、剪板机、四柱液压压机油缸定位检测

压铸机、重型木工裁板设备、自动化重型包装流水线

工装夹具、伺服液压油缸位移闭环控制

八、novotechnik,LWH-0275优缺点对比

优势

线性精度 ±0.05%、重复定位 0.01mm，满足精密液压定位需求；

绝对式模拟信号，断电不丢失位置，上电无需回零，调试简单；

相比磁致伸缩位移传感器成本更低，维护便捷；

自带自调心轴承，现场装配容错率高；

1 亿次超长机械寿命，适配 24 小时不间断量产设备。

短板

接触式结构，长期持续＞1m/s 往复运动时电刷磨损加快；

强腐蚀、水下、超细粉尘恶劣工况性能不如非接触磁致伸缩传感器；

长距离走线易受变频器、大功率电机干扰，必须做好屏蔽接地。

九、novotechnik,LWH-0275校准与故障判断

1. 标准校准步骤

拉杆完全收回（0mm 零点）：输出电压≈0V；

拉杆完全伸出（275mm 满量程）：输出电压≈供电电压；

分段 50/100/150/200/250/275mm 多点校验线性，误差超过 ±0.1375mm 判定传感器老化失效。

2. 常见故障现象

数值持续跳变、漂移：电刷磨损、插头进水氧化、屏蔽接地失效；

全程无输出电压：1/3 供电引脚断路、插头线束断裂；

输出固定满电压：内部电刷断裂、电阻轨断路。

十、novotechnik,LWH-0275选型区分建议

控制柜走线空间充足、直出线安装、常规注塑机标配 → 024311（本次型号直头款）

设备狭小、油缸侧边安装、管路密集需要弯头避让 → 024511（弯头款）

二者量程、精度、尺寸、寿命完全一致，仅接头出线结构区分，可直接互换替代。

十一、novotechnik,LWH-0275同系列相邻型号对照（选型替换参考）

LWH-0200：200mm，料号 024308/024508

LWH-0225：225mm，料号 024309/024509

LWH-0250：250mm，料号 024310/024510

LWH-0275：275mm，料号 024311/024511

LWH-0300：300mm，料号 024312/024512
