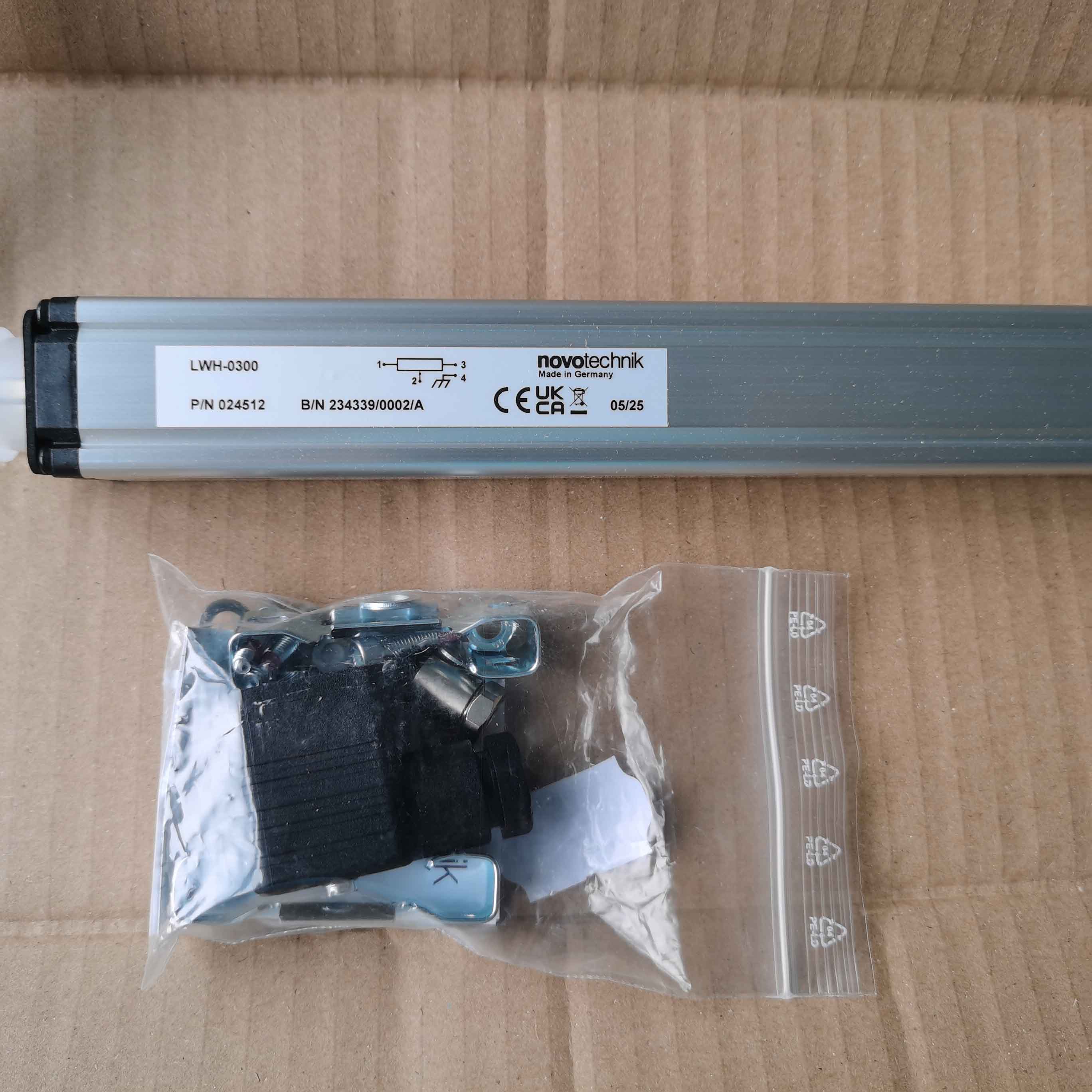

Novotechnik LWH-0300（料号 024312/024512）拉杆式直线位移传感器解析
novotechnik|LWH-0300（024312/024512）拉杆式直线位移传感器用于测量和控制系统中，对位移和长度进行测量。工作量程可达到300mm。
产品参数
产品详情
一、型号与料号定义
1. 型号释义
- LWH：拉杆式导电塑料电位计位移传感器（行业俗称拉杆电子尺），注塑、液压压机标准闭环反馈元件
- 0300：有效电气测量行程 300mm；两端各预留 1.5mm 缓冲死区，总机械电气行程 303mm，设备硬限位严禁撞击 300~303mm 缓冲段
2. 同量程两款料号区分
- 024312（本次型号）：标准直出线 DIN43650 四针公插头，常规大中型注塑机标配，设备走线空间充足场景首选
- 024512：90° 弯头出线插头版本，量程、电气、尺寸、精度完全一致，油缸侧边、管路密集狭小设备使用，两款可直接互换替换
二、工作原理（*对式比率分压输出）
接触式导电塑料电位计，绝对位置输出，上电无需回零：
- 内部一体式长寿命导电塑料电阻轨，1、3 引脚接入 DC 供电（推荐 10V，兼容 DC24V）；
- M6 不锈钢拉杆联动贵金属多点弹性阻尼电刷沿电阻轨滑动；
- Pin2 输出 0~ 供电电压比例模拟信号，电压与拉杆伸出长度严格线性正比；
- Pin4 差分反向输出，高端 PLC 差分输入抑制变频器、电机电磁干扰，普通单端控制系统悬空即可。
优势：无零点漂移、响应无滞后；短板为接触结构，长期往复速度＞1m/s 会加速电刷磨损。
三、原厂标准电气参数
参数项目 标准指标 补充说明
标称电阻 5kΩ 量程≥175mm 5kΩ，阻值公差 ±20%
独立线性度 ±0.05% FS，常规批次 ±0.06% FS 300mm 满量程误差≤±0.15mm
重复精度 ≤0.01mm 微小往复定位无偏移
分辨率 模拟无限分辨，实测＞0.01mm 满足大中型液压设备精密闭环定位
电刷额定工作电流 ≤1μA 必须搭配输入阻抗＞100kΩ 模拟量模块
耐受电压 DC42V 工业 10V/24V 供电通用
温漂系数 典型 5ppm/K -30~+100℃宽温工况漂移小
绝缘耐压 500VDC，绝缘电阻≥10MΩ 抗工频、变频干扰
机械寿命 1 亿次往复滑动 24 小时连续注塑设备可用 6~8 年
防护等级 IP55 防粉尘、切削液 / 液压油飞溅，不可长期浸水
运行速度 / 加速度 10m/s / 200m/s² 短时高速工况稳定可靠
工作温度 -30℃ ~ +100℃ 高温液压锁模设备稳定运行
四、机械结构与专属尺寸
1. 整机材质
外壳：32×32mm 阳极氧化铝挤压型材，四面通用安装槽，可任意角度固定；
拉杆：不锈钢 1.4305（303），前端 M6 外螺纹，拉杆支持 360° 自由旋转；
前端轴承：柔性自调心缓冲轴承，吸收 ±3° 侧向偏载，避免拉杆卡死、电刷快速磨损；
电刷：贵金属多点弹性滑刷，低摩擦、低磨损、信号稳定无跳变。
2. LWH-0300 关键尺寸
有效电气行程：300mm
总机械缓冲行程：303mm
壳体固定总长：402mm
拉杆完全收回整机总长：402mm
拉杆完全伸出整机总长：402+303=705mm
整机重量：约 650g
配套卡扣式滑动固定夹，型材槽内可前后微调安装位置
五、DIN43650 4 针通用接线（024312/024512 通用）
Pin1：供电正极 +DC 10V/24V
Pin2：主模拟量输出（0~ 供电电压，位置反馈信号）
Pin3：供电负极 GND
Pin4：差分反向输出（差分控制系统专用，普通设备悬空）
接线规范
屏蔽电缆单端接地（控制柜侧接地，传感器端屏蔽悬空，消除地环路干扰）；
线缆长度≤100m，长线选用双绞屏蔽电缆；
严禁电刷引脚接大功率负载，避免烧毁内部电阻轨。
六、现场安装规范（避坑要点）
同轴度要求：拉杆运动轴线与油缸 / 滑台运动轴线尽量重合，侧向力由前端自调轴承吸收，长期大偏载会快速磨损电刷；
安装朝向：电阻轨面朝下安装，防止液压油、金属碎屑落入内部，大幅延长使用寿命；
机械限位保护：设备硬限位限制拉杆行程 0~300mm，严禁频繁撞击 300~303mm 缓冲死区；
拉杆连接：必须搭配浮动接头，杜绝刚性硬连接带来的侧向应力。
七、主流应用场景
大中型注塑成型设备：锁模行程、射胶、顶出、座台进退闭环位置反馈（300mm 量程适配中大型锁模机）
液压折弯机、重型剪板机、四柱液压压机油缸定位检测
大型压铸机、重型木工裁板设备、重型自动化包装流水线
大型工装夹具、伺服液压油缸长行程位移闭环控制
八、优缺点对比
优势
线性精度 ±0.05%、重复定位 0.01mm，满足大中型液压精密定位需求；
绝对式模拟信号，断电不丢失位置，上电无需回零，调试简单；
相比磁致伸缩位移传感器采购、维护成本更低；
自带自调心轴承，现场装配容错率高；
1 亿次超长机械寿命，适配 24 小时不间断量产设备。
短板
接触式结构，长期持续＞1m/s 往复运动时电刷磨损加快；
强腐蚀、水下、超细粉尘恶劣工况性能不如非接触磁致伸缩传感器；
长距离走线易受变频器、大功率电机干扰，必须做好屏蔽接地。
九、校准与故障判断
1. 标准校准步骤
拉杆完全收回（0mm 零点）：输出电压≈0V；
拉杆完全伸出（300mm 满量程）：输出电压≈供电电压；
分段 50/100/150/200/250/300mm 多点校验线性，误差超过 ±0.15mm 判定传感器老化失效。
2. 常见故障现象
数值持续跳变、漂移：电刷磨损、插头进水氧化、屏蔽接地失效；
全程无输出电压：1/3 供电引脚断路、插头线束断裂；
输出固定满电压：内部电刷断裂、电阻轨断路。
十、选型区分建议
控制柜走线空间充足、直出线安装、常规注塑机标配 → 024312（本次型号直头款）
设备狭小、油缸侧边安装、管路密集需要弯头避让 → 024512（弯头款）
二者量程、精度、尺寸、寿命完全一致，仅接头出线结构区分，可直接互换替代。
十一、同系列相邻型号对照（选型替换参考）
LWH-0200：200mm，料号 024308/024508
LWH-0225：225mm，料号 024309/024509
LWH-0250：250mm，料号 024310/024510
LWH-0275：275mm，料号 024311/024511
LWH-0300：300mm，料号 024312/024512
LWH-0325：325mm，料号 024313/024513
