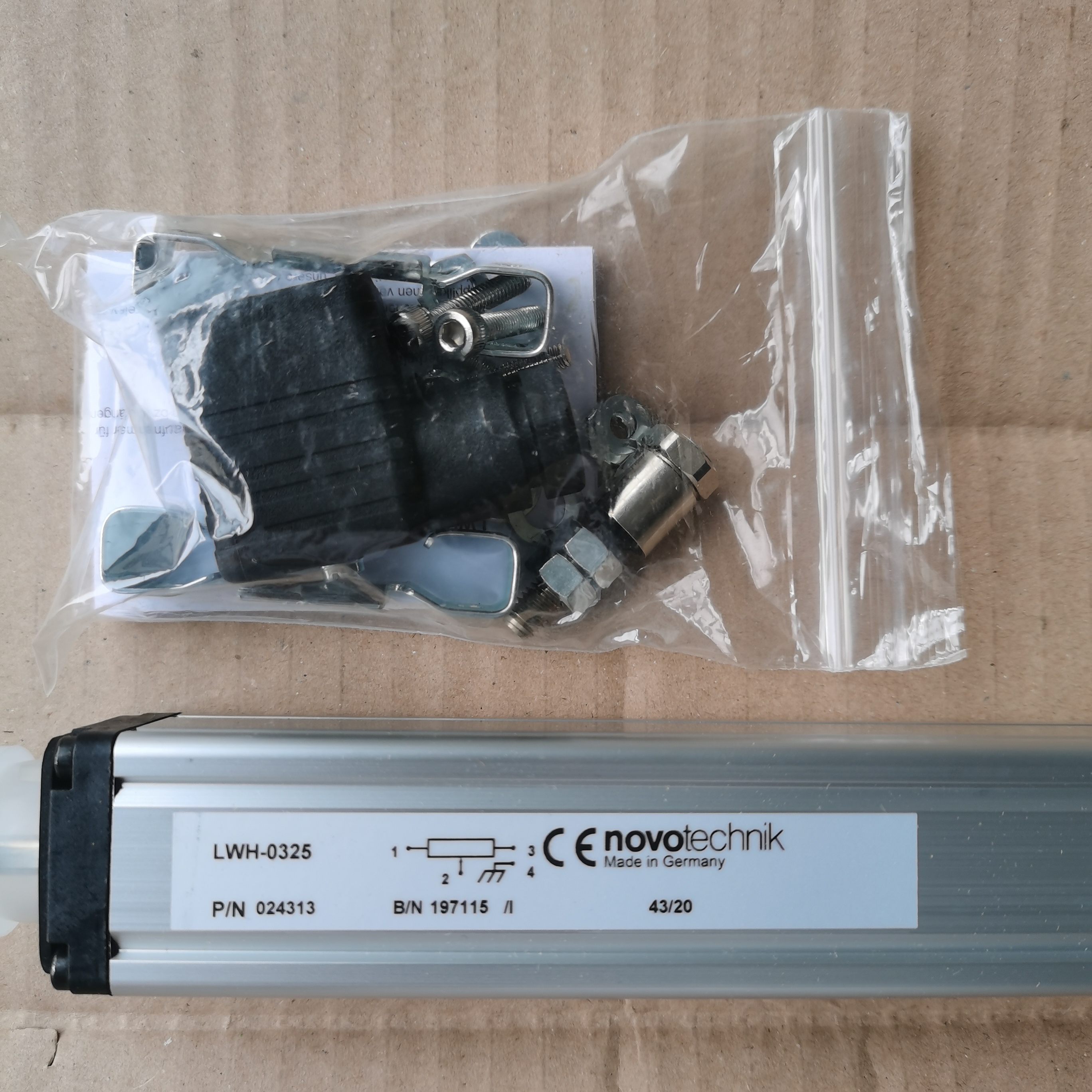

Novotechnik LWH-0325（料号 024313 / 024513）拉杆式直线位移传感器解析

Novotechnik LWH-0325（料号 024313 / 024513）拉杆式直线位移传感器解析
一、型号与料号释义

1. 型号命名规则

LWH-0325

LWH：拉杆式导电塑料电位计型直线位移传感器（接触式，区别于滑块 TLH、磁致伸缩 TH1）

0325：有效电气行程 325mm（满量程 FS=325mm）

2. 两个料号区分

024313：标准 4 芯 DIN43650 直出线插头（侧出连接器）

024513：4 芯 DIN43650 直角 90° 弯头插头（液压通用弯插）

二者机械、电气参数一致，仅出线插头角度不同，互换通用。

二、核心工作原理（分压式电位计）

属于接触式导电塑料分压传感器，绝对位置输出，无需归零：

外壳内部敷设一体化导电塑料电阻轨，两端施加稳定 DC 供电；

M6 不锈钢拉杆联动贵金属多触点滑刷沿电阻轨滑动；

滑刷输出比例电压（ratiometric），电压值与拉杆位移呈严格线性对应；

PLC / 控制器通过采集分压电压换算实时位置，断电位置不丢失。

关键：供电电压直接决定输出量程，10V 供电输出 0~10V，24V 供电输出 0~24V。

三、LWH-0325 技术参数（原厂手册标准）

1. 电气性能

参数项 标准数值 补充说明

有效行程 325mm LWH-0325 标称量程

标称电阻 5kΩ LWH 全系列标准阻值

独立线性度 ±0.05%FS 325mm 量程偏差 ±0.1625mm

重复精度 0.01mm 回差，无爬行滞涩

理论分辨率 无限（优于 0.01mm） 导电塑料无分段阶梯误差

推荐滑刷电流 ＜1μA 减小电刷磨损、延长寿命

耐受电压 DC42V 常规推荐 DC10V/24V 供电

温漂系数 5ppm/K 高低温测量漂移小

绝缘耐压 500VDC＞10MΩ 抗干扰、绝缘可靠

输出类型 比例分压模拟电压 无内置放大，直接分压输出

2. 机械结构参数

外壳：32×32mm 方形阳极氧化铝型材，四面 T 型安装槽

拉杆：AISI303 不锈钢（1.4305），M6 外螺纹，可 360° 旋转

前端支撑：浮动自调心缓冲轴承，可补偿 ±2° 微小侧向偏载，防卡滞

机械总长度：LWH-0325 本体总长约 478mm（原厂尺寸 A）

运行速度：10m/s，高速往复无磨损跳数

机械寿命：≥1 亿次往复运动（工业长期稳定）

防护等级：IP55（防粉尘、防飞溅油水，注塑 / 液压机通用）

工作温度：-40℃ ~ +85℃
四、机械安装方式

槽夹固定：配套原厂卡扣夹具，卡入外壳四面 T 型槽，可任意调整安装位置，拆装便捷；

拉杆连接：M6 螺纹配关节轴承 / 浮动接头，严禁刚性硬连接，抵消设备同轴度误差；

安装建议：电阻轨朝下安装，避免粉尘、切削液沉积在导电轨，大幅延长使用寿命；

限位保护：机械两端预留缓冲行程，禁止拉杆撞击堵头。

五、024313 vs 024513 选型差异

024313（直插头）

连接器与传感器轴线平行，安装空间狭长、直线走线场景；

024513（90° 弯头）

连接器垂直侧出，注塑机、液压油缸狭小安装位，避免线缆弯折挤压；

电气、精度、寿命相同，仅适配安装空间区分料号。

六、典型应用场景

注塑机械：锁模、射胶、顶针、射台位置闭环检测；

液压折弯机、压铸机、木工 CNC、包装自动化设备；

油缸直线位移闭环、伺服压机行程定位；

试验机、材料拉伸 / 压缩位移测量。

七、校准与调试流程

供电接入 DC10V（推荐，线性采样更稳定）；

拉杆收回机械零点，PLC 采集 0V 对应 0mm；

拉杆拉满 325mm 满行程，采集 10V 对应 325mm；

中间 25%/50%/75% 三点校验，线性偏差应≤±0.05% FS；

若信号反向，对调 Pin1 与 Pin3 供电正负极即可。

八、优缺点对比

优势

实时位置输出，断电无需回零；

重复精度 0.01mm，线性 ±0.04%，工业电位计标杆；

1 亿次超长寿命，浮动轴承容错安装；

DIN 标准液压插头，与液压阀通用接头，备件通用性强；

宽温、IP55 防护，适配油污、粉尘恶劣车间。

局限性

接触式电刷，高速高频往复磨损速度高于磁致伸缩传感器；

无电流 4-20mA 输出，需 PLC 模拟量电压模块采集；

防护仅 IP55，水下、高压喷淋场景需选用 TH 系列磁致伸缩尺。

九、故障快速排查

信号跳变、数值漂移：滑刷磨损 / 导电轨积污、屏蔽接地不良、滑刷电流＞10μA；

全程无电压输出：1/3 脚供电反接、插头针脚氧化断线；

零点正常、满程电压不足：电阻轨老化、拉杆行程未拉满电气量程；

数值卡顿：侧向力过大，未使用浮动接头，轴承卡死。
