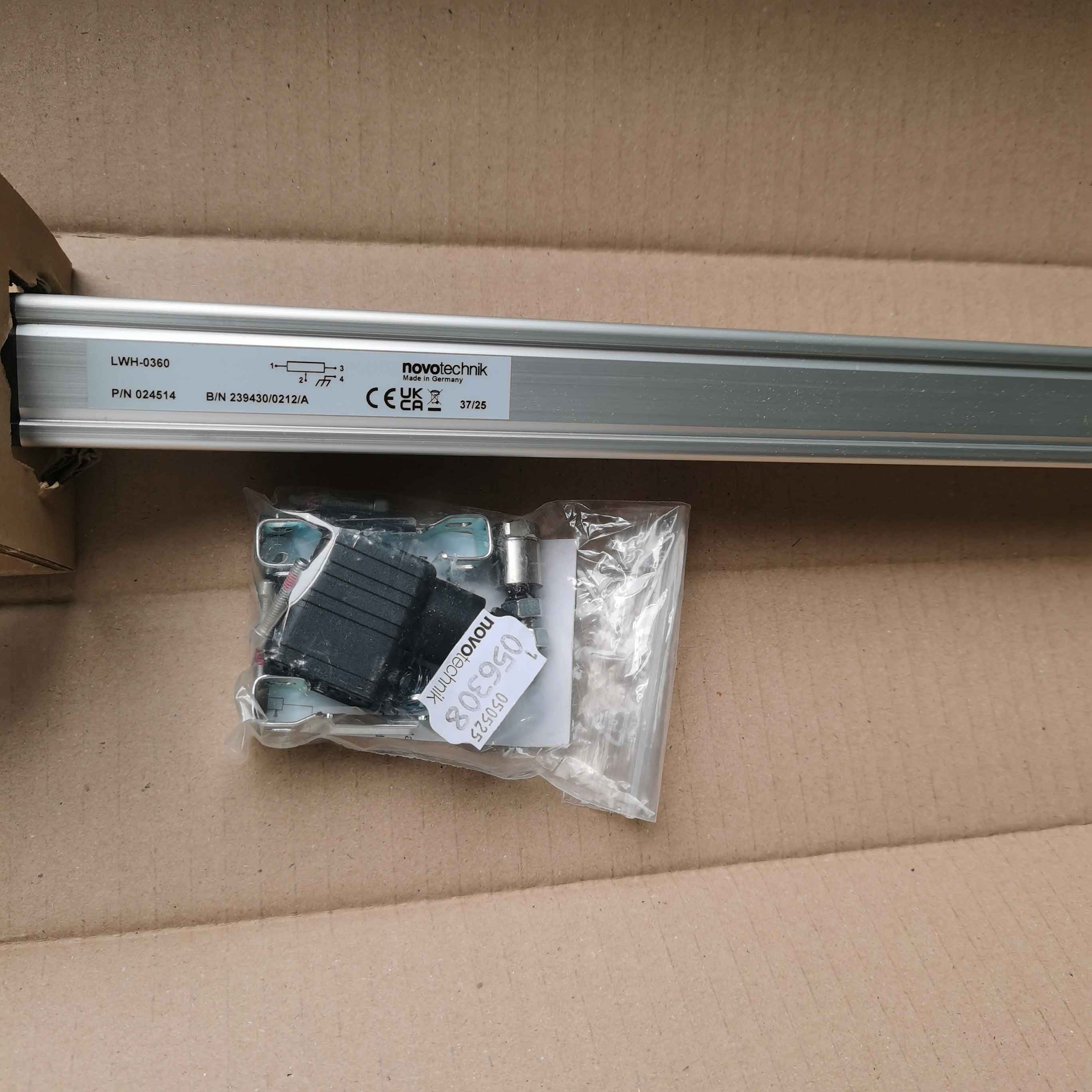

Novotechnik LWH-0360（料号 024314 / 024514）拉杆式直线位移传感器

Novotechnik LWH-0360（料号 024314 / 024514）拉杆式直线位移传感器

一、型号与料号释义

1. 型号编码规则

LWH-0360

LWH：拉杆式导电塑料电位型直线位移传感器，接触式绝对位置检测结构

0360：有效电气测量行程 360mm，满量程 FS=360mm

2. 两支料号区分逻辑

024314：标配 4 芯 DIN43650 直出线插头，连接器与传感器轴线同向直线引出

024514：标配 4 芯 DIN43650 90° 直角弯头插头，侧向垂直出线

二者机械尺寸、电气参数、测量性能一致，仅出线接头角度不同，可互换使用。

二、基础工作原理

采用导电塑料分压式电位测量结构，属于绝对位置输出器件：

传感器内部铺设一体式导电塑料电阻轨，两端接入稳定直流供电；

M6 不锈钢拉杆联动贵金属多触点滑刷沿电阻轨同步移动；

滑刷输出分压电压信号，电压数值与拉杆位移呈线性对应关系；

配套 PLC、控制器采集电压换算位移，断电后位置数据不会丢失。

输出为比例电压，供电电压直接决定输出电压区间，DC10V 供电对应 0~10V 输出，DC24V 供电对应 0~24V 输出。

三、标准技术参数（原厂手册标准）

（1）电气参数

参数项目 标准数值 补充说明

有效电气行程 360mm LWH-0360 标称量程

标称电阻 5kΩ LWH 中长量程统一阻值，电阻公差 ±20%

独立线性度 ±0.05%FS 360mm 量程偏差 ±0.18mm

重复精度 0.01mm 往复运动无明显回差

理论分辨率 优于 0.01mm 导电塑料无分段阶梯误差

推荐滑刷工作电流 ≤1μA 降低电刷磨损，延长使用周期

耐受供电电压 DC42V 现场常用 DC10V、DC24V 供电

温漂系数 5ppm/K 高低温环境测量漂移量小

绝缘性能 500VDC 绝缘耐压，绝缘电阻≥10MΩ 具备基础电磁隔离能力

输出类型 分压模拟电压 无内置信号放大模块

（2）机械结构参数

外壳：32×32mm 方形阳极氧化铝型材，四面预留 T 型安装槽

拉杆：1.4305 不锈钢材质，M6 外螺纹，拉杆可 360° 自由旋转

前端支撑：浮动自调心缓冲轴承，可补偿 ±2° 侧向偏载，避免运动卡滞

本体总长：约 513mm（公差 ±2mm）

机械总行程：374mm，两端预留缓冲防护区间

允许运行速度：10m/s，可适配高速往复工况

往复机械寿命：1 亿次往复运动

防护等级：IP55，可阻挡粉尘、飞溅油水侵入

工作温度区间：-30℃ ~ +100℃

允许轴向推力 / 拉力：≤10N

（3）4 芯 DIN43650 插头统一引脚定义（024314/024514 通用）

Pin1：供电正极（+DC）

Pin2：位置信号输出端

Pin3：供电负极 0V/GND

Pin4：屏蔽接地引脚

接线规范：线缆屏蔽层仅控制柜单端接地，传感器端屏蔽悬空，规避地环路干扰；配套线缆长度建议不超过 100 米。

LWH传感器尺寸图纸

四、两种料号选型适用场景区分

024314（直插头）

适配狭长安装空间、直线走线布局，线缆沿传感器轴向延伸，无空间弯折挤压风险。

024514（90° 弯插头）

适配狭小设备安装位，注塑机、液压油缸紧凑装配区域，避免插头与设备壳体干涉。

五、标准安装方式

槽夹固定：配套卡扣夹具卡入外壳四面 T 型槽，安装位置可自由调节，拆装便捷；

拉杆连接：M6 螺纹搭配关节浮动接头，禁止刚性硬连接，抵消设备同轴度偏差；

安装朝向建议：电阻轨朝下安装，减少粉尘、切削液堆积在导电轨表面；

限位防护：设备机械限位需预留缓冲行程，禁止拉杆撞击两端堵头。

六、常规应用场景

注塑设备：锁模、射胶、顶出、射台位移闭环检测；

液压折弯设备、压铸设备、木工数控设备、包装自动化产线；

液压油缸行程定位、伺服压力机位移监测；

材料力学试验机、拉伸 / 压缩位移采集。

七、现场校准操作流程

接入 DC10V 稳定供电，采集信号稳定性更好；

拉杆收回至机械零点，控制器记录 0V 对应 0mm；

拉杆拉伸至满行程 360mm，记录满电压对应 360mm；

选取 25%、50%、75% 行程三点校验，线性偏差应符合 ±0.05% FS 标准；

信号反向时，对调 Pin1 与 Pin3 供电正负极即可修正。

八、结构特性与使用局限

结构特性

绝对式信号输出，设备重启无需回零校准；

重复定位数值稳定，前端浮动轴承降低安装同轴度要求；

DIN 标准液压插头，与行业液压阀接头通用，备件兼容性强；

宽温、IP55 防护，适配车间油污、粉尘常规工况。

使用局限

接触式电刷结构，超高频高速往复工况下磨损速度高于磁致伸缩类传感器；

仅电压分压输出，需配套 PLC 模拟量电压采集模块；

防护等级仅 IP55，水下、持续高压喷淋场景不适用，可更换 TH 系列磁致伸缩传感器。

九、常见故障排查思路

信号持续跳变、数值漂移：滑刷磨损、导电轨积污、屏蔽接地异常、滑刷工作电流超标；

全程无电压输出：供电引脚接反、插头针脚氧化断线；

零点正常、满程输出电压不足：电阻轨老化、拉杆未拉满有效电气量程；

位移数值卡顿：侧向受力过大，未使用浮动接头，前端轴承卡滞。
