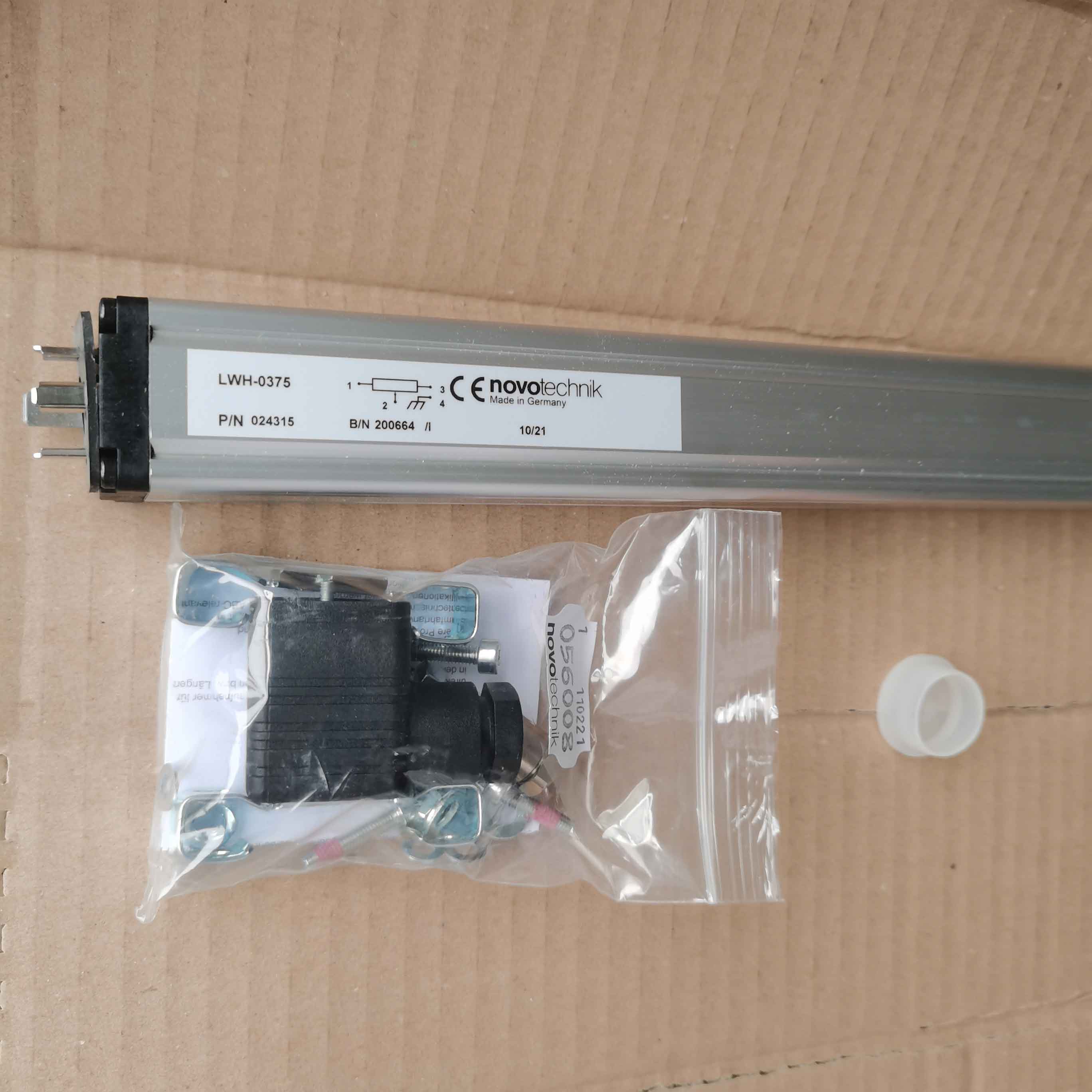

Novotechnik LWH-0375（料号 024315 / 024515）拉杆式直线位移传感器完整解析

一、型号与料号定义

1. 型号 LWH-0375
   LWH 代表拉杆导电塑料电位式直线位移传感器，0375 = 有效电气行程 375mm，机械总行程 390mm，标称电阻统一 5kΩ。
2. 两款料号区分

• 024315：4 芯 DIN43650 直插接头，线缆沿传感器轴向直线引出；
• 024515：4 芯 DIN43650 90° 直角弯头插头，侧向垂直出线；
  二者机械尺寸、电气性能、防护等级一致，仅接头角度不同，现场可互换使用。

二、工作原理

采用导电塑料分压绝对式测量结构，内部一体化电阻轨搭配贵金属多触点滑刷；拉杆移动同步改变输出分压电压，位移与电压线性对应，断电后位置数据不会丢失。适配 DC10V/24V 常规供电，输出比例电压信号，可直接对接 PLC 电压模拟量采集模块novotechnik.de。

三、标准技术参数

电气参数

有效行程：375mm

独立线性度：±0.05% FS，满量程偏差 0.1875mm

重复精度：0.01mm，无明显回差

理论分辨率：优于 0.01mm

耐受电压：DC42V，推荐供电 DC10/24V

温漂系数：5ppm/K，高低温漂移小

绝缘耐压 500VDC，绝缘电阻＞10MΩ；推荐滑刷电流＜1μA，降低电刷磨损

机械参数

外壳：32×32mm 阳极氧化铝型材，四面 T 型安装槽，卡扣固定

拉杆：1.4305 不锈钢 M6 外螺纹，可 360° 旋转；前端浮动缓冲轴承可补偿 ±2° 侧向偏载

本体总长约 476mm，机械缓冲行程 15mm

运行速度 10m/s，往复寿命 1 亿次

防护等级 IP55，可抵御车间粉尘、切削液飞溅

工作温度：-30℃ ~ +100℃novotechnik

四、选型适配场景

1. 024315 直插款：狭长设备空间、直线走线布局，无线缆弯折干涉；
2. 024515 弯插款：注塑机、液压油缸狭小安装位，规避插头与设备壳体碰撞。

五、安装与校准要点

1. 外壳采用槽夹卡扣固定，拉杆必须搭配浮动接头，禁止刚性硬连接；安装时电阻轨朝下，减少粉尘堆积；
2. 校准流程：拉杆收回零点对应 0V，拉满 375mm 满行程对应满电压，选取 25%/50%/75% 三点校验线性；信号反向可互换供电正负极。

六、适用行业与产品特性

应用场景

注塑锁模、射胶、顶出行程检测，液压折弯机、压铸设备、木工数控、伺服压机、材料力学试验机闭环位置反馈。

产品优势

绝对输出无需开机回零、浮动轴承降低安装同轴度要求、DIN 工业标准插头通用性强、IP55 适配油污粉尘车间工况。
