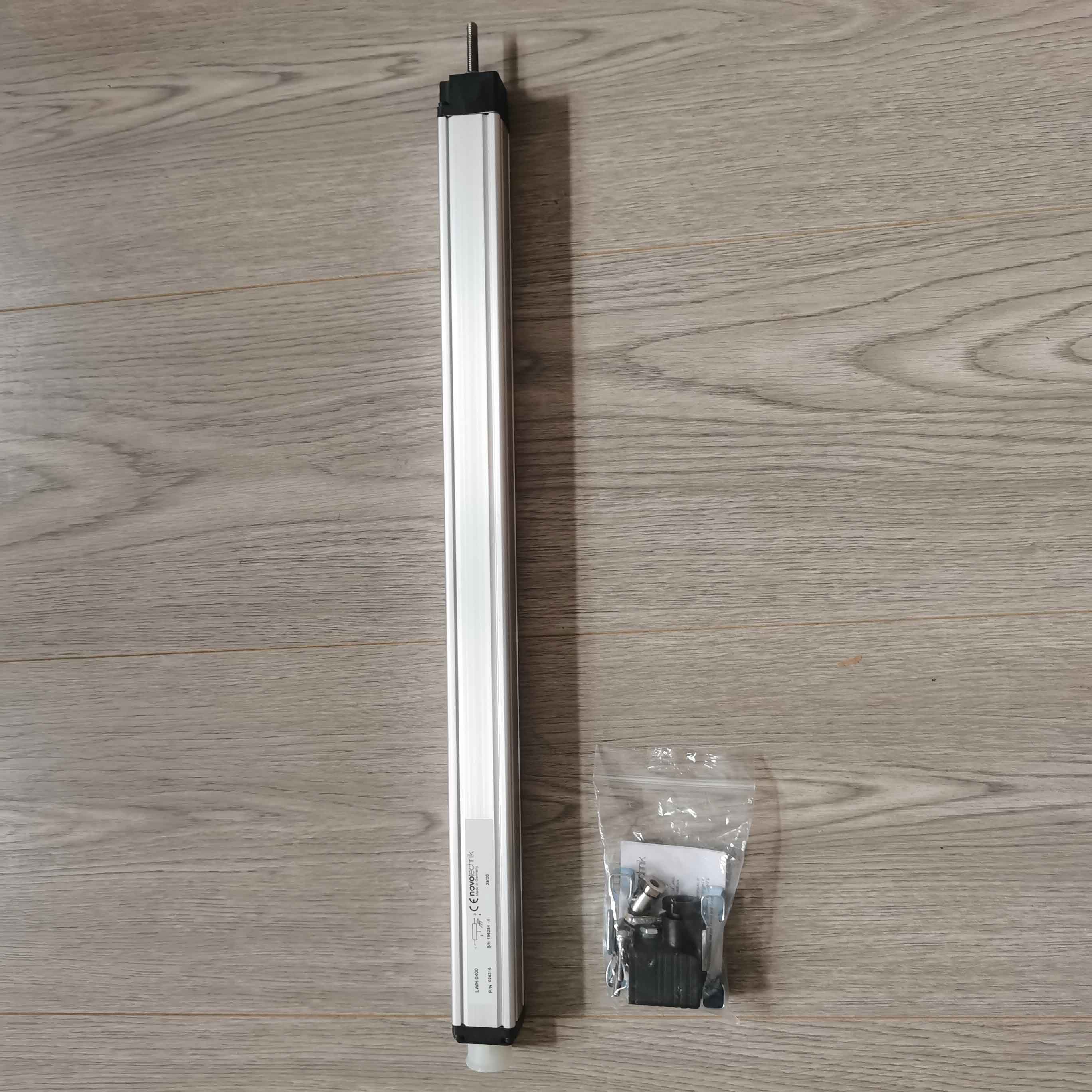

LWH-0400（料号 024316/024516）novotechnik拉杆式直线位移传感器

LWH-0400（料号 024316/024516）novotechnik拉杆式直线位移传感器

一、型号与料号区分

1. 型号 LWH-0400 释义
   LWH 代表拉杆导电塑料电位式位移传感器，0400 = 有效电气测量行程 400mm，机械总行程 415mm，全系列统一标称 5kΩ 电阻。
2. 两款料号仅接头角度不同，电气、机械参数通用，可现场互换：

• 024316：4 芯 DIN43650 直插接头，线缆沿传感器轴向直线出线，适配狭长走线空间；
• 024516：4 芯 DIN43650 90° 弯头插头，侧向垂直出线，适配注塑、液压设备紧凑安装位。

二、工作原理

采用导电塑料分压式实时位置检测结构，内部一体式电阻轨搭配贵金属多触点滑刷；拉杆移动同步改变输出分压电压，位移与电压呈线性对应，断电后位置数据不会丢失。适配 DC10V/24V 常规供电，输出比例电压信号，可直接对接 PLC 电压模拟量采集模块.

三、标准技术参数

电气参数

• 有效行程：400mm，独立线性度 ±0.05% FS，满量程偏差 0.2mm
• 重复精度≤0.01mm，理论分辨率优于 0.01mm，无阶梯测量误差
• 耐受 DC42V 供电，推荐滑刷工作电流＜1μA，降低电刷磨损
• 温漂系数 5ppm/K，500VDC 绝缘耐压，绝缘电阻＞10MΩ
• 外壳 32×32mm 阳极氧化铝型材，四面 T 型安装槽，卡扣夹具自由调节安装位置
• 拉杆 1.4305 不锈钢 M6 外螺纹，可 360° 旋转；前端浮动缓冲轴承可补偿 ±2° 侧向偏载，避免卡滞
• 运行速度 10m/s，往复机械寿命 1 亿次；防护等级 IP55，阻挡车间粉尘、切削液飞溅
• 工作温度区间：-30℃ ~ +100℃

4 芯 DIN 插头统一引脚定义

1 脚供电正极、2 脚位置信号输出、3 脚 0V 负极、4 脚屏蔽接地；线缆屏蔽仅控制柜单端接地，规避地环路干扰，配套线缆长度建议≤100 米。

四、安装、校准要点

1. 外壳槽夹固定，拉杆必须搭配浮动接头，禁止刚性硬连接；安装时电阻轨朝下，减少粉尘堆积；设备两端预留缓冲行程，禁止撞击堵头。
2. 校准流程：拉杆收回零点对应 0V，拉满 400mm 满行程对应满电压，选取 25%/50%/75% 三点校验线性；信号反向可互换供电正负极。

五、适用场景与产品特性

应用领域

注塑锁模、射胶、顶出行程监测，液压折弯机、压铸设备、木工数控、伺服压机、材料力学试验机闭环位置反馈。

产品优势

输出无需开机回零、浮动轴承降低安装同轴度要求、DIN 工业标准插头通用性强、IP55 适配油污粉尘车间工况。

使用局限

接触式电刷结构，超高频率往复工况磨损速度高于磁致伸缩传感器；仅分压电压输出，需配套模拟量采集模块；IP55 防护不支持水下、持续高压喷淋场景。

六、常见故障排查

信号跳变漂移：滑刷磨损、导电轨积污、屏蔽接地不良、滑刷工作电流超标；

全程无输出电压：供电引脚接反、插头针脚氧化断线；

位移数值卡顿：侧向受力过大，未使用浮动接头导致轴承卡滞。
