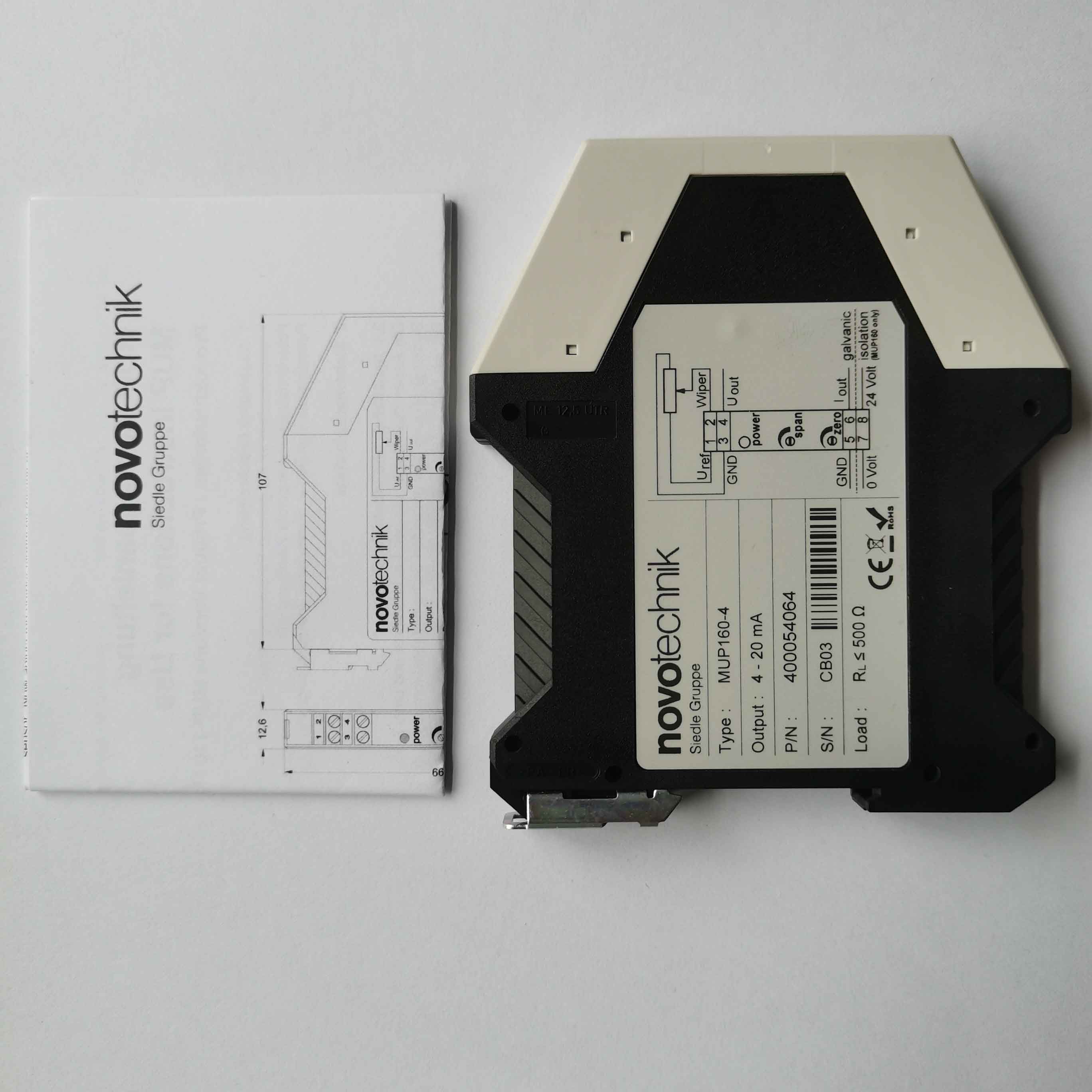

MUP160-4

德国NOVO MUP160-4工业信号放大器 高精度隔离信号转换器详解

德国Novotechnik诺沃泰克作为工业位移传感与信号调理领域的品牌，旗下MUP160系列导轨式信号转换器，是专为电位计类传感器量身打造的高精度信号放大模块。其中NOVO MUP160-4是行业主流爆款型号，主打电气隔离、超低温漂、高线性度、标准导轨安装、参数可调等核心特性，专门适配NOVO全系角度电位器、直线位移电子尺，可将微弱的电阻模拟信号转化为工业通用4-20mA标准电流信号，解决工业现场信号衰减、电磁干扰、温度漂移、系统不兼容等难题，广泛应用于工业自动化、精密机床、工程机械、智能测控等高端工控场景。本文全面解析德国NOVO MUP160-4信号放大器的产品参数、核心优势、适配场景及安装调试要点，为行业用户选型配套提供专业参考。

一、NOVO MUP160-4产品基础概述

NOVO MUP160-4是一款工业级带电隔离型信号放大器（信号转换器），隶属于MUP160系列精密信号调理设备，专为电位式位移、角度传感器定制研发。产品采用德国原装进口核心芯片与成熟工艺，搭载DC/DC隔离变换电路，具备电气隔离功能，可彻底阻断设备间地环流、信号串扰，保障信号传输纯净稳定。区别于普通壁挂式信号模块，该型号采用标准DIN导轨式安装设计，适配工业机柜标准化布线安装，结构紧凑、集成度高。

设备核心工作原理为：为电位计传感器提供稳定恒定激励电压，通过高阻抗输入端无损采集传感器微弱电阻变化信号，经过放大、滤波、隔离、校准处理后，输出线性标准4-20mA工业电流信号，适配PLC、工控机、伺服控制系统、数据采集模块等主流工业控制设备，是工业传感系统配套的核心精密模块。该产品可兼容NOVO IP6501-A502等全系工业电位器，是工业传感信号调理的配套方案。

二、NOVO MUP160-4核心技术参数

NOVO MUP160-4各项性能参数严格遵循德国工业标准，凭借低漂移、高线性、强隔离、高兼容的优势，成为中高端工业信号转换优选型号，核心技术参数如下：

- 产品型号：MUP160-4（Novotechnik原装信号转换器）

- 适配传感器：全系电位计式传感器、角度电位器、直线位移电子尺（5kΩ/10kΩ常规阻值通用）

- 输出信号：标准工业4-20mA电流信号，线性对应传感器全量程行程

- 温度漂移：典型20ppm/K超低温漂，行业领先温控精度，高低温环境无数据偏移

- 线性精度：线性转换精度，信号还原度高，无失真、无衰减、无跳变

- 电气特性：自带DC/DC电气隔离功能，有效隔绝地环流与电磁串扰

- 输入阻抗：超高输入阻抗，无损采集传感器微弱信号，不损耗原始传感数据

- 供电电压：工业标准宽电压供电，适配主流工控直流电源，兼容性强

- 安装方式：标准DIN导轨安装，适配工业机柜标准化布局，拆装便捷

- 调节功能：支持零点、量程手动微调，可匹配各类传感器量程与控制需求

- 工作工况：适配高低温、潮湿、粉尘、强电磁干扰等复杂工业场景，运行稳定性强

三、NOVO MUP160-4六大核心产品优势

1. 电气隔离设计，抗干扰能力拉满

相较于普通非隔离信号模块易受电磁干扰、出现信号漂移的短板，NOVO MUP160-4内置独立DC/DC隔离变换电路，实现输入、输出、电源三方电气隔离，可彻底解决工业现场变频器、电机、高压设备带来的电磁干扰问题，杜绝地环流、信号串扰、数据跳变故障，保障长距离信号传输稳定，适配复杂电磁环境下的精密工控系统。

2. 20ppm/K超低温漂，全天候输出

该模块搭载高精度温控芯片，典型温度漂移低至20ppm/K，优于市面绝大多数同类型信号转换器。在-20℃~+65℃工业宽温区间内，信号输出几乎无偏差，不会因车间温差、户外日晒雨淋、设备发热等环境因素影响检测精度，可实现全天候、不间断稳定作业，大幅降低设备校准频次。

3. 高阻抗无损采集，信号还原度高

MUP160-4配备超高阻抗输入端口，对接电位式传感器时不会对原始信号造成负载损耗，可完整采集传感器细微的电阻变化数据。经过内部精密算法处理后，输出信号线性度佳，真实还原设备位移、角度变化数据，从源头保障工业设备的定位精度与控制稳定性。

4. 导轨式标准化安装，适配性更强

产品采用工业通用DIN导轨安装结构，体积小巧、模块化设计，可直接嵌入标准工控机柜，适配自动化设备、机床控制柜、工程机械电控箱等各类安装场景。相较于壁挂式模块，布线更规整、设备集成度更高，契合现代工业自动化设备标准化、模块化的设计需求，安装调试省时省力。

5. 零点量程可调，灵活适配多场景

模块机身预留微调旋钮，支持零点与满量程双向手动校准。技术人员可根据传感器实际量程、设备控制参数、现场工况需求，自由匹配信号输出范围，无需复杂编程、无需改装设备，快速完成系统适配，兼容不同规格的NOVO电位器与各类工控系统，调试灵活性高。

6. 原装工业品质，稳定耐用低运维

整机采用德国原装工艺制造，核心元器件经过严苛工业级老化测试，抗震动、抗冲击、耐腐蚀，适配长期高频次连续运行。产品故障率低，日常无需频繁拆解维护，仅需定期简单除尘保养即可长期稳定工作，有效降低设备停机概率与后期运维成本，适配工业24小时连续作业需求。

四、NOVO MUP160-4主流应用场景

凭借电气隔离、超低温漂、高精度、易安装的综合优势，NOVO MUP160-4信号放大器成为电位传感器的高端配套模块，广泛应用于对控制精度、信号稳定性要求严苛的工业领域，核心应用场景如下：

- 高端工业自动化设备：伺服旋转工作台、多轴机械手、翻转机构、精密自动化流水线，配套角度电位器完成转角信号隔离放大，实现高精度闭环控制

- 精密数控机床设备：加工中心、数控车床、磨床、铣床，主轴转角、工作台位移信号调理，杜绝干扰导致的加工误差，保障机床加工精度

- 工程机械电控系统：起重机、升降机、高空作业车、环卫设备，臂架摆角、行程位置信号转换，适配户外温差大、干扰强的恶劣工况

- 橡塑与流体控制设备：注塑机、吹塑机、智能阀门、电动执行器，运动机构行程与角度信号稳定输出，保障设备运行参数可控

- 精密检测测控设备：工业测试仪器、自动化检测平台、工装夹具，微弱位移与角度信号无损采集、标准化转换输出

- 汽车与航空精密工装：高端汽车检测工装、航空配套测试设备，高精度位置信号采集，满足精密测控严苛标准

五、选型、安装与使用注意事项

1. 选型适配要点

NOVO MUP160-4为隔离型4-20mA标准电流输出型号，是MUP160系列通用性强、稳定性优的爆款产品，专门适配5kΩ、10kΩ全系电位计式传感器，可与NOVO IP6501-A502、SP2800等所有NOVO角度、位移电位器兼容。若需0-10V、0-20mA等其他信号输出，可选择MUP160系列对应型号，按需选型。

2. 安装规范要求

设备采用DIN导轨安装，需固定在干燥通风、无剧烈震动、无强腐蚀气体的工控机柜内；严格按照官方接线定义对接传感器与控制系统，区分电源、输入、输出线路，避免错接、短路；机柜内布线需远离变频器、接触器等强干扰元器件，进一步提升信号稳定性。

3. 调试与维护技巧

通电前仔细核查线路连接，确认无误后上电调试；通过机身微调旋钮校准零点与满量程信号，确保输出数值与传感器行程完全匹配；日常使用无需特殊维护，定期清理机柜粉尘、保持模块通风散热即可；长期运行出现轻微信号偏差时，重新校准参数即可恢复精度，设备整体耐用性强。

六、产品综合总结

德国NOVO MUP160-4隔离型信号放大器是工业电位传感系统的高端精密配套模块，集DC/DC电气隔离、20ppm/K超低温漂、高无损信号采集、导轨标准化安装、参数灵活可调、原装稳定品质六大核心优势于一体。有效解决普通信号模块干扰大、温漂高、精度差、适配性弱的行业痛点，为工业设备角度、位移检测提供纯净、稳定的标准信号，大幅提升工控系统的控制精度与运行稳定性。

作为Novotechnik原装正品模块，MUP160-4凭借严苛的工业品质、优异的工况适配性与超高性价比，成为精密自动化、高端机床、工程机械等领域信号调理设备的优选型号，深受设备厂家、工程调试人员与终端用户的广泛认可。
