德国 Novotechnik P-2501-A502 角度传感器 精密导电塑料电位器工业应用详解

一、产品简介

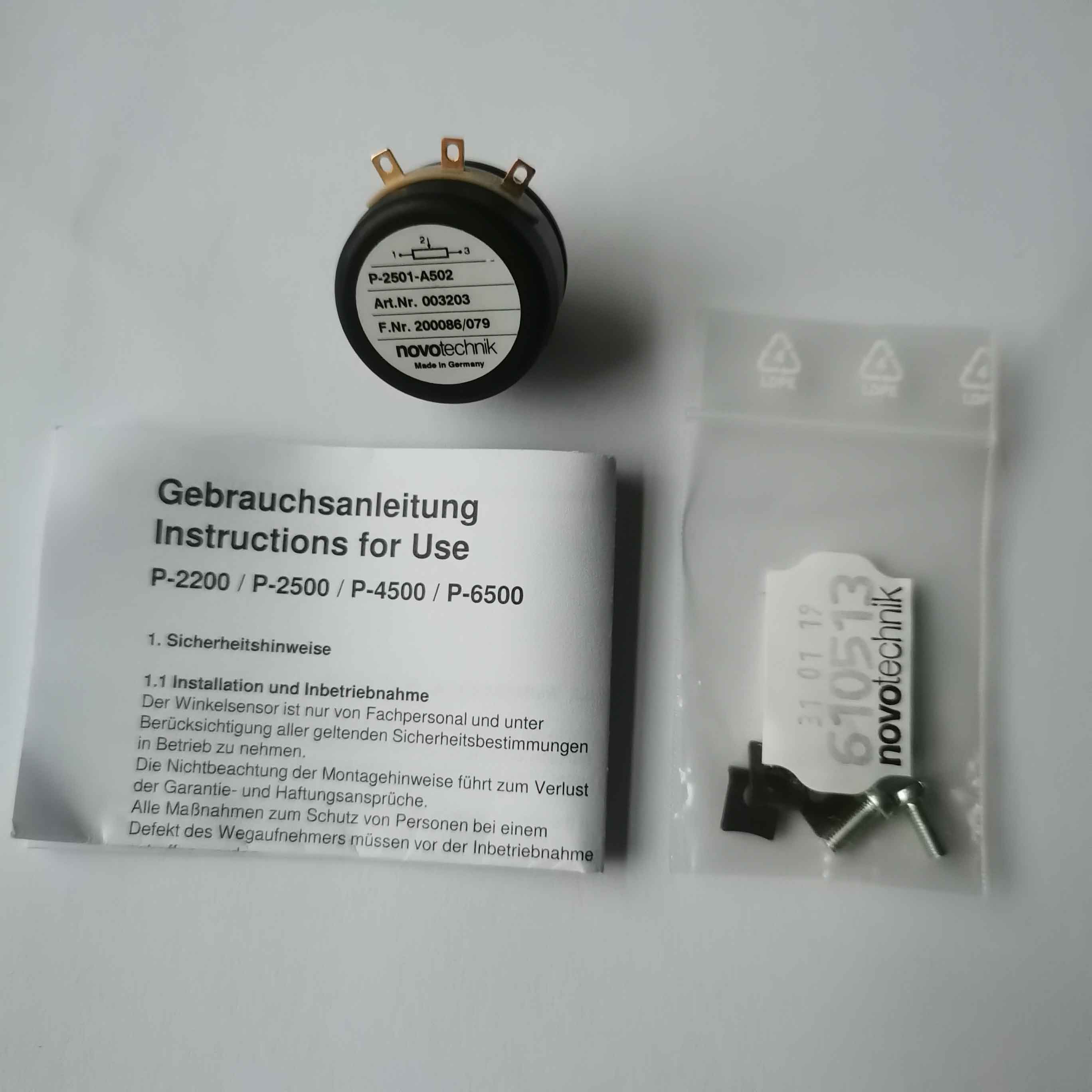

Novotechnik（诺沃泰克）源自德国，是高精度位移、角度传感器厂家，P-2501-A502属于经典 P2500 系列旋转电位器式角度传感器，原厂货号 003203，标准 5kΩ 阻值（A502 代表 5×10²=5000Ω），依托导电塑料电阻基材 + 贵金属多触点滑刷结构，实现连续 360° 无死角旋转角度检测，是自动化设备、精密阀控、测试工装主流原装进口角度反馈元件。P-2501-A502,P2501-A502,P2501A502,003203

二、核心硬件结构与德国原厂工艺

1. 外壳与转轴：阳极氧化铝全金属法兰外壳，耐高温工程塑料端盖，不锈钢实心转轴，搭配不锈钢滚珠轴承，转动顺滑、轴向径向可承受 15N 负载，机械扭矩仅 0.07N・cm，安装附带 Z1-11 标准固定卡扣，拆装便捷。
2. 核心传感介质：独家导电塑料电阻体，搭配弹性阻尼贵金属多触脚滑刷，减少摩擦磨损，杜绝信号跳变；端子采用镀金黄铜材质，抗氧化、长期稳定导电。
3. 防护与环境适配：防护等级 IP40，宽温工作区间 - 40℃~+100℃，通过 IEC 标准 50g 冲击、20g 振动测试，适配车间高低温、轻微粉尘工况。

三、P-2501-A502 关键技术参数（原厂标准）

• 阻值：5kΩ（A502），阻值公差 ±10%
• 电气测量角度：345°，有效电气行程 339°，机械可 360° 连续旋转
• 独立线性度：≤±0.2% FS，高精度版本可达 ±0.1%
• 分辨率：优于 0.01°，微小角度变化捕捉
• 重复精度：≤±0.003%，反复定位无漂移
• 允许转速：10000rpm，支持高速旋转机构实时检测
• 机械寿命：1 亿次往复运动，远超普通国产电位器
• 重量：约 20g，伺服标准小体积 27mm 外径，狭小设备空间易安装

四、产品核心优势

1. 超长使用寿命，降低设备维护成本

普通国产电位器百万次即出现信号失真，P-2501-A502 依托德国阻尼滑刷 + 耐磨导电塑料工艺，1 亿次稳定工作，适用于阀门、机械手、包装机高频往复旋转场景，大幅减少传感器更换频次。

2. 高精度线性输出，控制误差小

±0.2% 线性度搭配 0.01° 超高分辨率，输出连续分压模拟信号，搭配 PLC、单片机、工控仪表即可实现闭环角度控制，无阶梯式信号断层，满足精密定位、流量阀开度调节需求。

3. 高速稳定运转，动态响应优秀

支持 10000rpm 高速旋转检测，轴承结构消除高速抖动带来的信号杂波，木工机械、焊接设备、伺服旋转工装动态测量无滞后。

4. 紧凑伺服尺寸，通用性强

外径仅 27mm 微型一体化结构，自带标准安装卡扣，无需定制支架，兼容大多数自动化设备安装位；5kΩ 标准阻值，市面工控采集模块通用适配，无需额外信号转换模块。

5. 德国原装进口，一致性稳定

全产线德国制造，出厂全检校准，同批次传感器线性、阻值离散度低，批量设备配套时无需单独校准，替换备件即装即用。

五、主流行业应用场景

1. 工业自动化设备：包装机械、铆接机、焊接设备、木工机床旋转轴角度反馈、伺服工装定位检测
2. 流体阀控系统：调节阀、节气门、液压比例阀开度角度实时监测与闭环控制
3. 精密检测工装：自动化测试台、实验室仪器、角度标定设备
4. 医疗设备：医疗精密旋转执行机构、康复器械角度采集
5. 楼宇自控：风门、风阀执行器角度位置反馈
6. 机器人小型关节：小型机械手旋转关节角度信号采集

六、选型与配套说明

Novotechnik P2501 系列分三档标准阻值：

• P-2501-A102：1kΩ
• P-2501-A202：2kΩ
• P-2501-A502：5kΩ（市面通用型号，适配绝大多数采集系统）
• 采购原装 P-2501-A502 可配套原厂固定卡扣、安装螺丝、说明书，支持单支起订，现货直发，适配设备备件替换、新机批量配套需求。P-2501-A502,P2501-A502,P2501A502,003203

七、总结

德国 Novotechnik P-2501-A502 作为工业级精密角度电位器，兼顾小体积、高精度、长寿命、高速运转、强环境耐受性五大核心优势，5kΩ 标准输出通用性拉满，相比普通国产电位器在长期稳定性、测量精度上具有优势，是自动化阀控、精密工装、小型旋转机构角度检测的优选原装进口传感器。
